Как сделать шуруповерт напрямую от зарядки

Самые популярные из них – никель-кадмиевые (Ni – Cd) с напряжением 1,2 В.

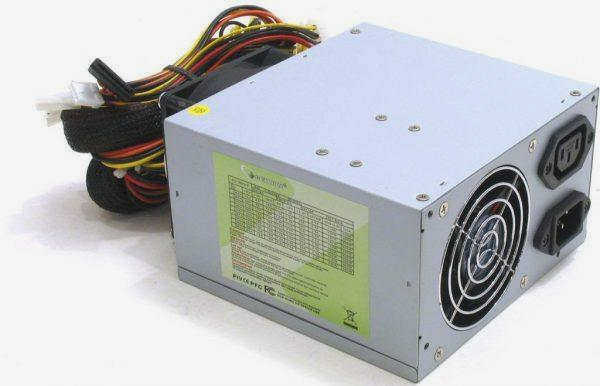

Питание 12 В от компьютера

Несколько способов превратить аккумуляторную отвертку в электроинструмент

Аккумуляторная отвертка незаменима в домашнем хозяйстве. Этот инструмент будет с вами везде, но он не работает, пока не разрядится аккумулятор, а количество циклов зарядки в нем ограничено, даже при бездействии аккумулятор может выйти из строя. Аккумуляторы живут около трех лет, по истечении этого времени их нужно будет заменить. Сохранить инструмент можно, переделав его из аккумуляторного в проводной, и для этого существуют различные способы.

Содержание статьи:

  • Зачем переделывать аккумуляторный шуруповерт?
  • Как перевести аккумуляторный шуруповерт на питание от сети 220 В?
  • Как напрямую зарядить аккумуляторный шуруповерт от ноутбука
  • Использование внешнего источника питания от компьютера
  • Видео: Как перевести аккумуляторный шуруповерт на сетевое питание
  • Использование автомобильного аккумулятора
  • Использование китайской платы питания
  • Подключение старого аккумуляторного блока
  • Прямое подключение

Зачем заменять аккумуляторную отвертку?

Зачем переоборудовать аккумуляторную отвертку и когда это необходимо?
Если вы читаете эту статью, то наверняка уже оценили удобство этого инструмента. Нет лишних проводов, и вы можете пользоваться им в любое время даже в самых труднодоступных местах, пока не разрядится аккумулятор. Это первый недостаток шуруповерта. Чем дешевле инструмент, тем быстрее разряжается его аккумулятор.
Это второй недостаток. И вы должны знать, что производитель экономит столько же, сколько и вы, и в этом нет ничего странного. Покупка новой батареи по стоимости мало чем отличается от покупки шуруповерта, но из этой ситуации есть выход, и сейчас мы рассмотрим варианты переделки шуруповерта из аккумуляторного в сетевой.

Существует несколько способов преобразования аккумуляторной отвертки в отвертку, работающую от сети:

  • – с помощью зарядного устройства для ноутбука;
  • с помощью адаптера питания от компьютера;
  • использование автомобильного аккумулятора;
  • питание от галогенной лампы;
  • использование китайской платы питания 24 В.

Зачем переводить шуруповерт на сетевое питание?

Помимо таких преимуществ аккумуляторных шуруповертов, как автономность и компактность, они имеют ряд недостатков, особенно при неправильной эксплуатации батарей. Стоимость пары новых батарей может превысить цену шуруповерта, но "смерть" батарей не является причиной для значительных финансовых затрат. Для питания электродвигателя инструмента от сети переменного тока 220 вольт можно использовать различные дополнительные источники питания – блоки питания или аккумуляторы.

Помимо экономии на покупке аккумуляторов, такое решение позволит шуруповерту работать непрерывно и не беспокоиться о том, что заряд батареи закончится. Инструмент можно подключить к бытовому источнику питания несколькими способами. Существует несколько способов подключения инструмента к домашнему источнику питания:

  • компьютерный блок питания (БП);
  • бытовой внутренний или внешний источник питания;
  • аккумулятор от автомобиля или другого транспортного средства;
  • китайский вторичный источник питания;
  • зарядное устройство от ноутбука, принтера или другой электроники с аналогичными характеристиками.

Общий принцип модификации одинаков для всех случаев – необходимо преобразовать переменный ток напряжением ~220 В в постоянный ток, соответствующий напряжению, необходимому для работы электродвигателя.

Что необходимо для преобразования

Для работы, помимо отвертки и источника питания, вам понадобятся

  • паяльник
  • паяльник с флюсом
  • мультиметр;
  • несколько проводов калибра 2,5 мм;
  • изоляционная лента;
  • острый нож, стамеска или скальпель.

Также необходимы минимальные знания в области радиоэлектроники и умение пользоваться тестером и паяльником.

Кабель для подключения шуруповерта к электросети

Можно использовать кабель тоньше 2,5 мм 2 при условии, что инструмент не используется в течение длительного времени. В противном случае кабель может перегреться, расплавить контакты и вызвать короткое замыкание. Длина кабеля определяет падение напряжения, поэтому следует избегать следующих ситуаций

Не используйте кабель длиной более 3-4 метров из-за падения напряжения. Маневренность и мобильность инструмента улучшаются при использовании удлинителя. Следует избегать скручивания пары или нескольких кусков кабеля вместе, особенно тех, которые имеют разное сечение и изготовлены из разных материалов. Такой подход снижает характеристики тока – в местах скрутки увеличивается сопротивление.

Потребляемая мощность шуруповерта

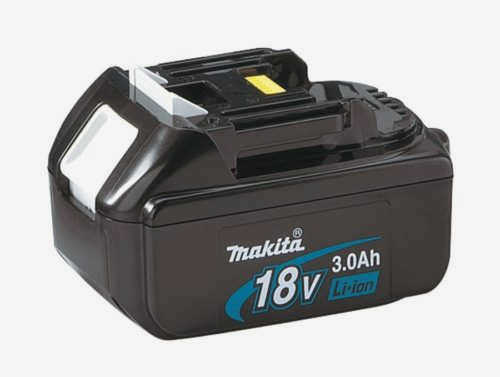

Расчет потребляемой мощности электродвигателя шуруповерта известен еще со школьных времен. Нужно умножить потребляемый двигателем ток на приложенное напряжение. Если, например, аккумулятор имеет емкость 3 Ач и напряжение 18 В, то вам нужен источник питания как минимум с соответствующим током. Эти значения относятся к холостому ходу.

Для нормальной работы двигателя под нагрузкой необходим запас около 30 процентов. В противном случае мощности не хватит для закручивания крепежа; при большом запасе аккумулятор может выйти из строя.

Как подключить шуруповерт от зарядного устройства - варианты преобразования

Совет! Мощность бытовых инструментов достигает 3-4 А, профессиональные инструменты могут превышать десяток ампер. Напряжение составляет 12, 14 или 18 вольт. Все параметры указаны на корпусе аккумулятора, в инструкции по эксплуатации, техническом паспорте или на официальном сайте производителя и варьируются от модели к модели.

Как переделать аккумуляторный шуруповерт на работу от сети 220 В?

Способы переоборудования аккумуляторного шуруповерта для работы от сети различны по сложности и чаще всего заключаются в следующем Подключение шуруповерта непосредственно к зарядному устройству. Подключение зарядного устройства для ноутбука не требует практически никаких знаний, для компьютерного блока питания необходим паяльник, а для перенастройки китайского блока питания специалист должен уметь работать с измерительными приборами.

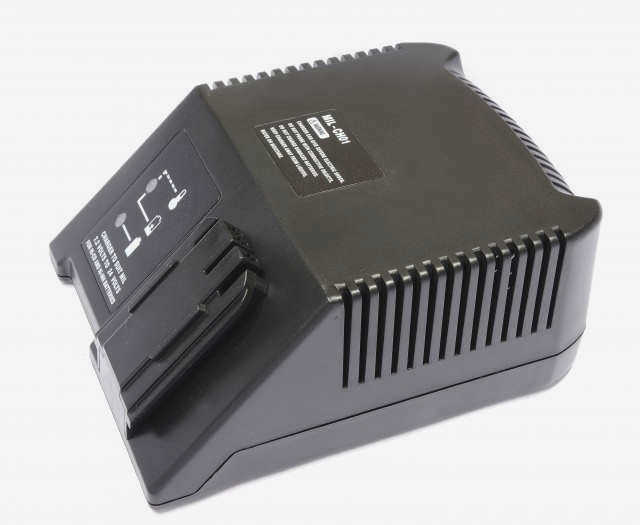

Обратите внимание, что оригинальный блок питания шуруповерта обычно не предназначен для прямого подключения шуруповерта, его мощность рассчитана только на зарядку аккумулятора. Если вы подключите отвертку непосредственно к оригинальному зарядному устройству, она будет едва вращаться, поскольку ей явно не хватает тока. На холостом ходу он потребляет около 2 А, но при 12-вольтовом питании, если вы попытаетесь остановить его, потребляемый ток увеличится с 7 А до 20 А, поэтому учитывайте это при выборе источника питания. Если вы не хотите потерять крутящий момент, вам следует выбрать подходящий источник питания.

Как подключить шуруповерт непосредственно к зарядному устройству ноутбука

Этот способ требует минимальных технических знаний. Если вам нужно превратить отвертку в сетевую, вам может помочь ненужное зарядное устройство для ноутбука, которое имеет схожие характеристики и легко найдется в любом доме. Первое, что нужно сделать, – проверить выходное напряжение зарядного устройства. Подойдут зарядные устройства на 12-19 В.

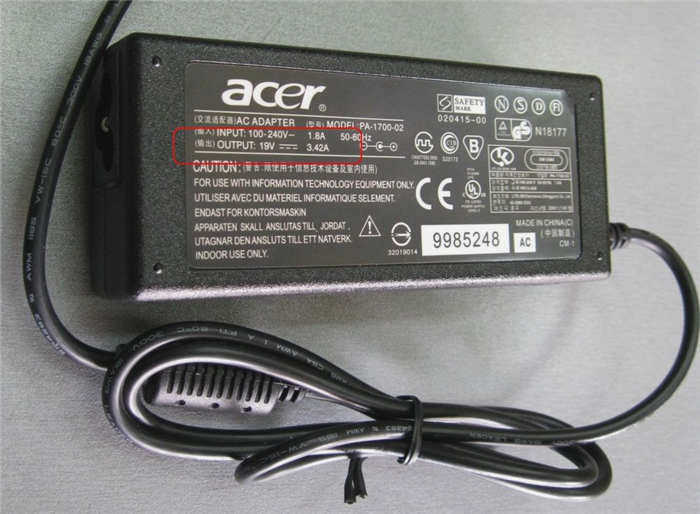

Зарядное устройство для ноутбука 🔴 Как сделать шуруповерт напрямую от зарядного устройства

Важно проверить напряжение и ток зарядного устройства

Вам необходимо обновить аккумуляторный блок, для этого его нужно разобрать и извлечь неисправные батареи.

  1. Снимите зарядное устройство с ноутбука.
  2. Отрежьте разъем и очистите провода от изоляции.
  3. Возьмите оголенные провода и припаяйте их. Если это невозможно, заклейте их изолентой.
  4. Проделайте в корпусе отверстие для кабеля и соберите конструкцию.

Если аккумулятор поврежден: Как сделать адаптер для шуруповерта?

Есть два способа сделать адаптер: использовать старый аккумулятор, у которого уже есть гнездо, подходящее для шуруповерта, или подключить провода непосредственно к держателю.

Подключение старого аккумулятора

Чтобы подключить старый аккумулятор, выполните следующие действия:

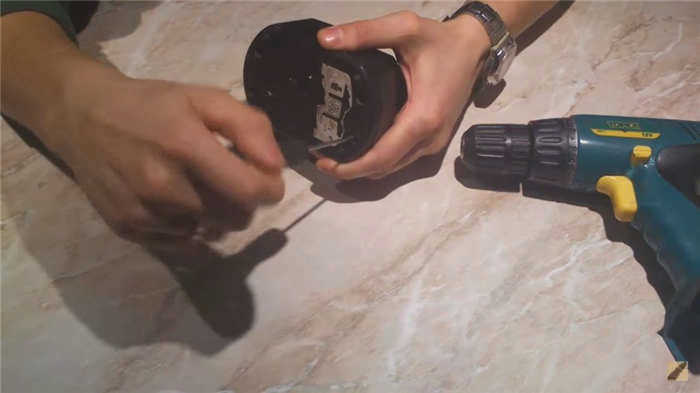

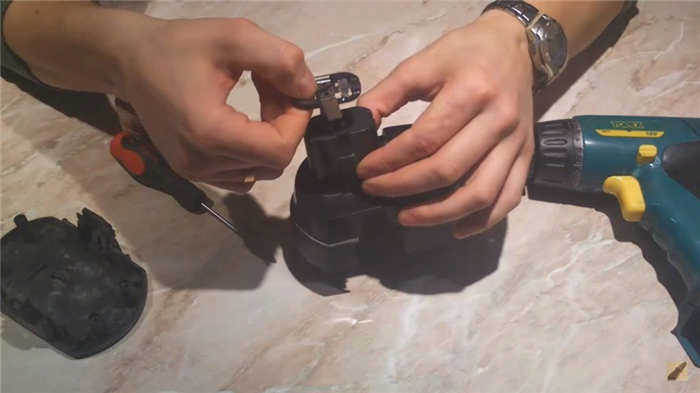

    Сначала снимите батарейный блок, открутив винты, как показано на рисунке.

Извлечение аккумулятора 🔴 Как сделать шуруповерт напрямую от зарядного устройства

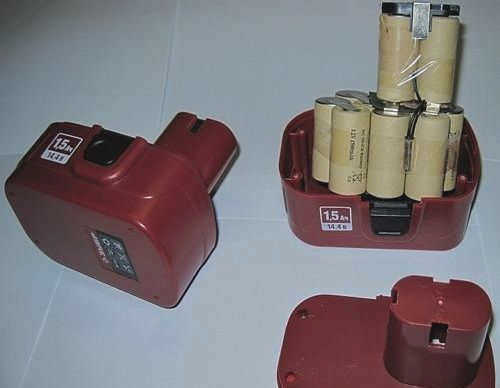

Извлечение старых аккумуляторов 🔴 Как сделать шуруповерт прямо из зарядного устройства

Как сделать шуруповерт непосредственно из зарядного устройства Разделение контактов разъема 🔴 Как сделать шуруповерт непосредственно из зарядного устройства

Прямое подключение выводов

Чтобы подключить провода непосредственно к отвертке, выполните следующие действия:

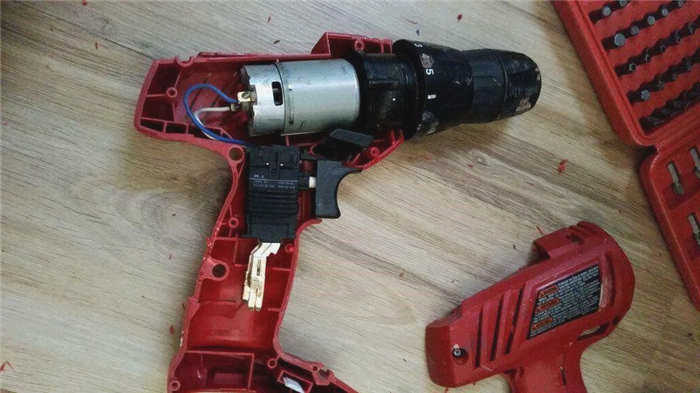

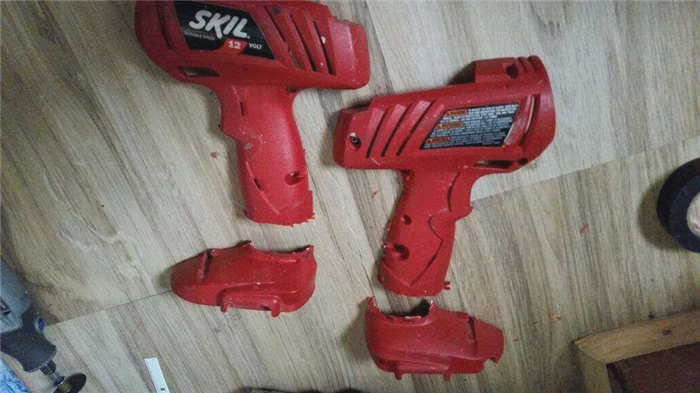

    Для прямого подключения проводов необходимо сначала разобрать шуруповерт, т.е. выкрутить винты, скрепляющие две половины корпуса.

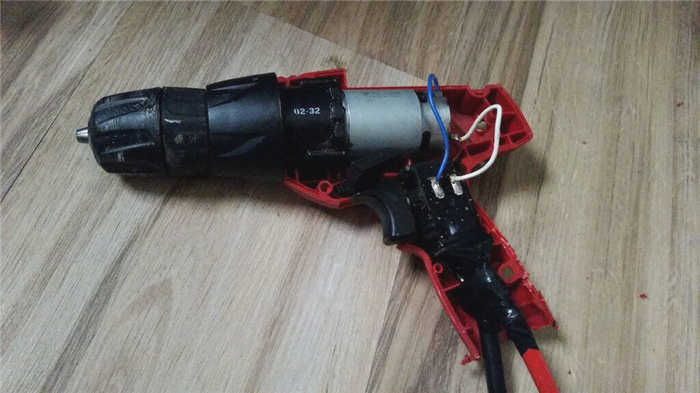

Сборка корпуса и изоляция соединений Разборка шуруповерта 🔴 Как сделать шуруповерт непосредственно из зарядного устройства

Сборка корпуса и изоляция соединений Демонтаж рукоятки 🔴 Как сделать шуруповерт прямо из зарядного устройства

Как сделать отвертку непосредственно из зарядного устройства Сборка корпуса и изоляция соединений 🔴 Как сделать отвертку непосредственно из зарядного устройства

Общие инструкции

Все вышеперечисленные методы имеют один общий шаг – демонтаж корпуса силового модуля. Если каркас скреплен винтами, это не представляет проблемы; крепление с помощью клея требует аккуратного демонтажа разъема путем простукивания паза молотком, вбивания в него ножа.

При монтаже необходимо обратить внимание на направление напряжения – оно не должно подаваться на аккумулятор. Поэтому модуль устанавливается параллельно силовым контактам, а в плюсовой провод встраивается диодный осветитель определенной мощности.

Резюме: на вопрос "может ли шуруповерт работать от зарядного устройства" есть положительный ответ и несколько вариантов решения, но оно требует осторожности, некоторых научных знаний и сноровки.

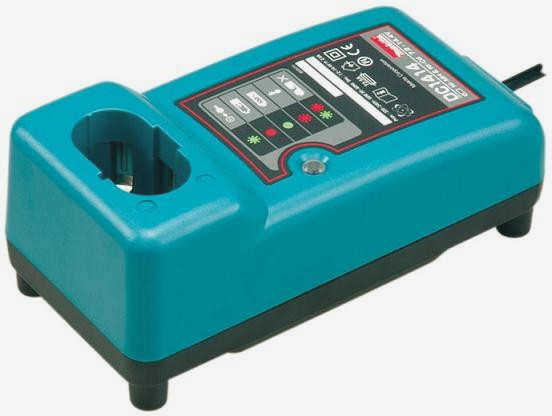

Зарядное устройство для инструмента MAKITA 193864-0, 7.2V-14.4V Ni-Cd, Ni-Mh зеленое Цена: 1750 P

MAKITA Зарядное устройство 193864-0, 7.2V-14.4V Ni-Cd, Ni-Mh

MILWAUKEE Зарядное устройство для инструмента 7.2V-24V Ni-Cd, Ni-Mh черное Цена: 3530 P

MILWAUKEE Зарядное устройство 7.2V-24V Ni-Cd, Ni-Mh

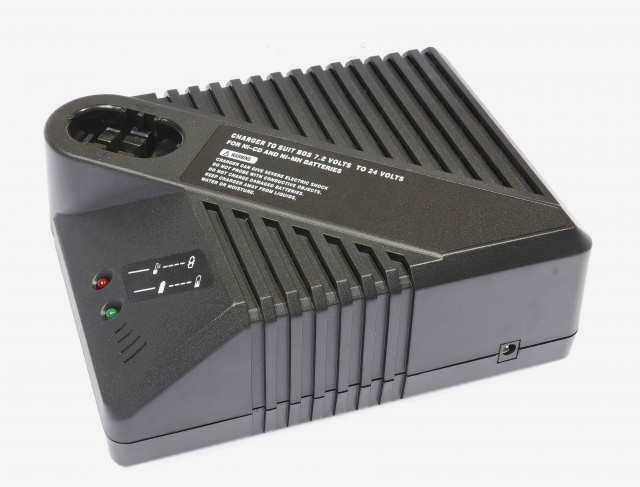

BOSCH Зарядное устройство для инструмента 7.2V-24V Ni-Cd, Ni-Mh черное Цена: 3570 P

Зарядное устройство BOSCH 7.2V-24V Ni-Cd, Ni-Mh

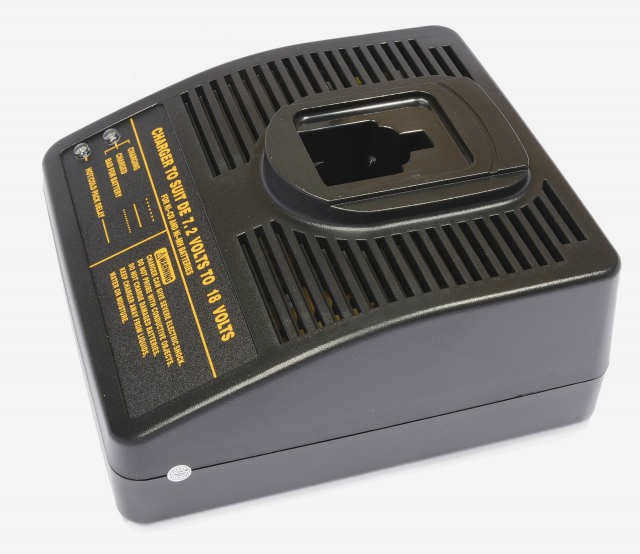

DEWALT Зарядное устройство для инструмента 7.2V-18V Ni-Cd, Ni-Mh черное Цена: 3570 P

Зарядное устройство DEWALT 7.2V-18V Ni-Cd, Ni-Mh

Отсутствие или полный отказ зарядного устройства сводит на нет всю запланированную работу. Но при наличии небольшой изобретательности, нескольких инструментов и…

Самозарядная отвертка – бесспорно, одно из лучших изобретений человечества, значительно облегчающее жизнь практически всем му…

Меры предосторожности

Рабочая зона при переоборудовании машины должна быть достаточно освещена. Наиболее эффективны лампы дневного света или светодиоды, причем дневной свет должен поступать из окна слева. Следует избегать бликов или прямого света, падающего на глаза.

Во избежание поражения электрическим током лучше избегать контакта с заземленными предметами, такими как радиаторы или газовые плиты. Стол, стул и пол не должны иметь токопроводящих поверхностей.

При работе с радиодеталями убедитесь, что они отключены от источника питания с помощью отвертки. После отключения питания необходимо разрядить конденсаторы в цепях. Для снятия заряда можно использовать, например, вольтметр.

Подключайте оборудование только после проверки соединений на герметичность. Лучше всего проверять не только визуально, но и механически.

Розетка должна быть прочно закреплена, не должна шататься и не должна иметь выдернутых проводов. Иногда для подключения к сети 220 В используется удлинитель, желательно с сетевым фильтром с предохранителем и автоматическим выключателем.

Рабочая зона должна быть вентилируемой или иметь вытяжку.
