Как работает громоотвод: устройство и принцип защиты здания

Молниеотвод (часто ошибочно называемый громоотводом) — это комплексная инженерная система, предназначенная для перехвата электрического разряда молнии и его безопасного отвода в грунт в обход конструкций здания. Важно понимать: установка одного металлического штыря на крыше не гарантирует безопасности. Для полноценной защиты требуется связка из трех ключевых элементов: молниеприемника, токоотвода и заземлителя, а также внутренняя защита электросети.

Как устроена система молниезащиты

Надежная защита работает как единый контур. Если один элемент установлен формально или не соответствует нормам по сечению металла, энергия разряда может пойти по пути наименьшего сопротивления — через водопроводные трубы, газовые коммуникации или электропроводку. Это приводит к пожарам и выходу из строя бытовой техники.

Внешняя молниезащита

Ее задача — встретить удар на крыше и увести ток по фасаду в землю. Она состоит из следующих узлов:

1. Молниеприемник. Это «уловитель» разряда. Выбор типа зависит от геометрии кровли.

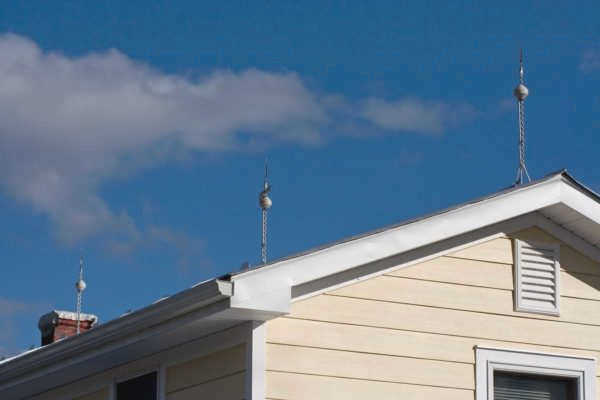

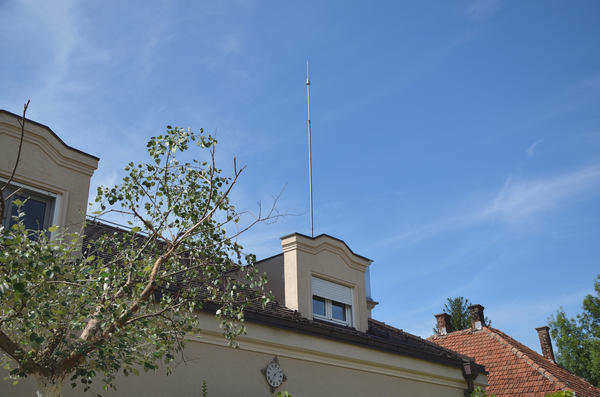

   • Стержневой тип: вертикальный металлический стержень (сталь, медь или алюминий) длиной от 1 до 3 метров. Его ставят на самой высокой точке дома. Для двускатной крыши обычно используют два штыря по краям конька.

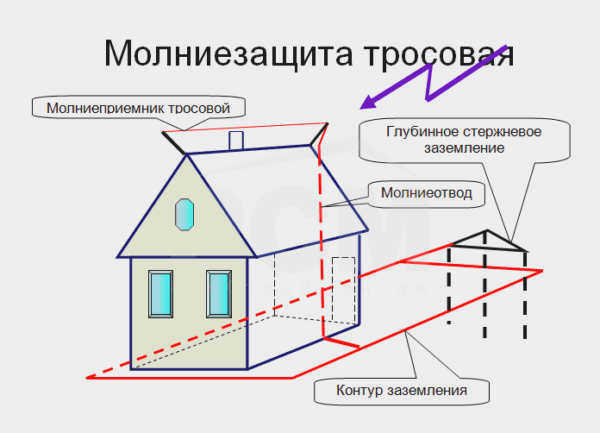

   • Тросовый тип: гибкий металлический прут (оцинкованная сталь, медь или алюминий), натянутый между опорами вдоль всего конька. Этот вариант считается более эффективным для протяженных зданий с металлочерепицей.

   • Сетчатый тип: проводник в виде ячеек, уложенный прямо на кровлю. Применяется на больших плоских крышах или объектах со сложной геометрией.

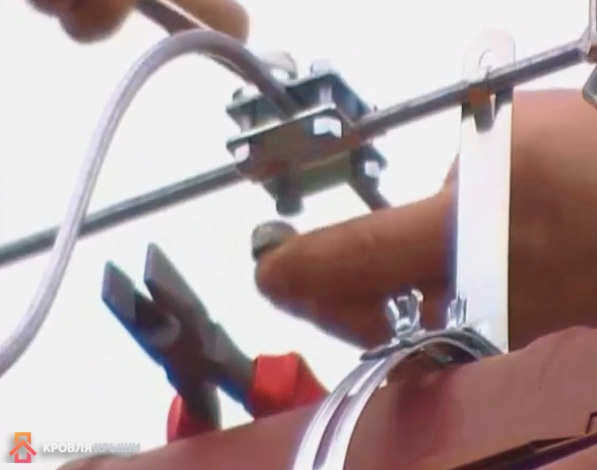

2. Токоотвод. Проводит ток от приемника вниз к заземлению. Обычно это проволока из меди, алюминия или стали диаметром 6–8 мм (сечением не менее 16–50 мм² в зависимости от материала). Токоотводы монтируют на фасаде с максимальным удалением от окон и дверей. Для штыревого приемника достаточно одного спуска, а для сетчатого или тросового требуется минимум два.

3. Заземлитель. Финальное звено, которое рассеивает заряд в почве. Это контур из металлических электродов (стальных стержней или полос), погруженных в грунт.

   • Кольцевой заземлитель: стальная лента, закопанная по периметру фундамента. Удобно монтировать на этапе строительства.

   • Очаговый заземлитель: несколько стержней, соединенных между собой в разных точках участка. Это решение подходит, если вы не хотите перекапывать всю территорию вокруг дома.

Внутренняя молниезащита

Даже если молния ударила точно в штырь, электромагнитное поле может вызвать скачок напряжения в розетках. Для защиты электроники используют УЗИП (устройства защиты от импульсных перенапряжений). Они устанавливаются в распределительном щитке и моментально перенаправляют опасный импульс в землю. Также применяется система уравнивания потенциалов, которая объединяет все металлические конструкции дома в единую сеть, исключая возникновение искрового разряда между ними.

Физика процесса: почему молния выбирает цель

Во время грозы в облаках происходит разделение зарядов. Отрицательные частицы скапливаются в нижней части кучево-дождевого облака, а на поверхности земли под ним индуцируются положительные заряды. Напряженность электрического поля растет до критического значения, и происходит разряд.

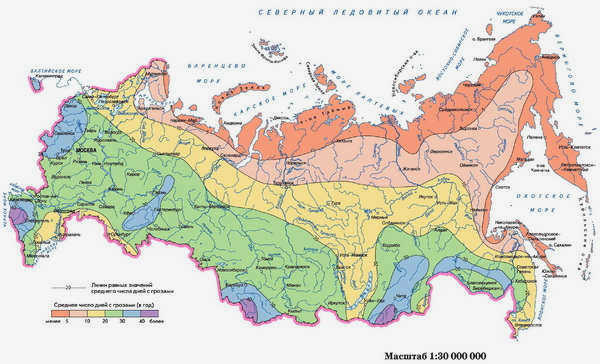

Молния стремится к объектам с высоким напряжением или тем, что сокращает дистанцию между облаком и землей. Поэтому в зоне риска всегда находятся:

• высокие здания и отдельно стоящие деревья;

• металлические конструкции и линии электропередач;

• здания на возвышенностях или участки с близким залеганием грунтовых вод;

• объекты рядом с водоемами.

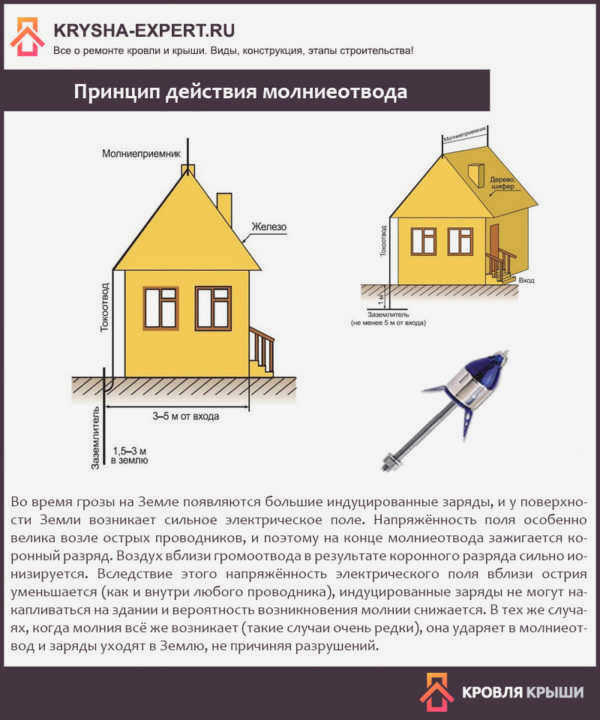

При работе молниеотвода происходит ионизация воздуха вокруг его острия (коронный разряд). Это создает для молнии более «привлекательный» путь, чем поверхность крыши или дымоход. Когда разряд все же случается, он проходит через металл системы, нагреваясь до температур в 20 000–30 000 °C, и уходит в заземление по заранее подготовленному пути.

Технические нюансы и ошибки монтажа

При проектировании важно учитывать радиус защиты. Он напрямую зависит от высоты молниеприемника: чем выше штырь, тем большую площадь он покрывает (приблизительно R = 1{,}732 × h, где h — высота от конька до пика приемника). Однако на крыше могут быть «мертвые зоны» — антенны, трубы или вентиляционные выходы, которые окажутся вне защитного конуса.

Типичные ошибки при самостоятельной установке:

• Использование слишком тонкого металла. Для медных стержней минимальное сечение составляет 35 мм², для стальных — 70 мм². Если металл будет тоньше, он может просто перегореть или расплавиться при ударе.

• Отсутствие диэлектрических прокладок. При установке штыря на кровлю важно использовать изоляторы (например, фторопласт), чтобы избежать пробоя через кровельный материал.

• Плохое соединение узлов. Все стыки токоотводов и заземлителей должны быть надежными: сварка или пайка предпочтительнее простых болтовых соединений, которые со временем окисляются.

• Игнорирование типа грунта. Если земля переувлажнена или содержит много ионов, она сама может накапливать заряд, что требует более глубокого погружения заземлителей.

Если вы планируете установку системы, помните: молниезащита — это не декоративный элемент, а вопрос выживания строения. Цена готового комплекта для частного дома может начинаться от 30 000 рублей, но пренебрежение правилами монтажа превращает громоотвод из защитника в источник пожара.
