Как проверить ТЭН водонагревателя мультиметром: пошаговая инструкция

Чтобы проверить нагревательный элемент (ТЭН) водонагревателя, необходимо провести два типа измерений: замерить сопротивление самой спирали между контактами и проверить отсутствие утечки тока на металлический корпус. Исправный ТЭН должен иметь электрическое сопротивление, соответствующее его паспортной мощности, рассчитанной по формуле R = U² / P. Если прибор показывает бесконечность («OL») — произошел обрыв спирали; если значение близко к нулю — случилось короткое замыкание. При проверке на пробой изоляции мультиметр должен показывать отсутствие проводимости (бесконечное сопротивление) между контактом и корпусом.

Подготовка к диагностике и меры безопасности

Работа с электрическим оборудованием, особенно в условиях влажности, требует строгого соблюдения правил. Первым делом полностью обесточьте водонагреватель. Недостаточно просто выключить прибор кнопкой на панели управления: необходимо вынуть вилку из розетки или отключить соответствующий автоматический выключатель в электрощите.

Прежде чем разбирать корпус, дождитесь остывания воды. Горячий ТЭН может вызвать серьезные ожоги при контакте. Если для демонтажа элемента требуется слив воды, делайте это аккуратно через нижний штуцер или смеситель. Перед тем как отсоединять провода от клемм, сфотографируйте схему их подключения. Это поможет избежать ошибок при последующей сборке, так как перепутать фазу и ноль в некоторых моделях бывает легко.

Для проведения тестов вам понадобятся:

Цифровой мультиметр (желательно с функцией прозвонки).
Набор отверток для снятия защитной панели.
Плоскогубцы, чтобы аккуратно снять прикипевшие клеммы.
Сухая ветошь и емкость для слива остатков воды.

Как рассчитать норму сопротивления ТЭНа

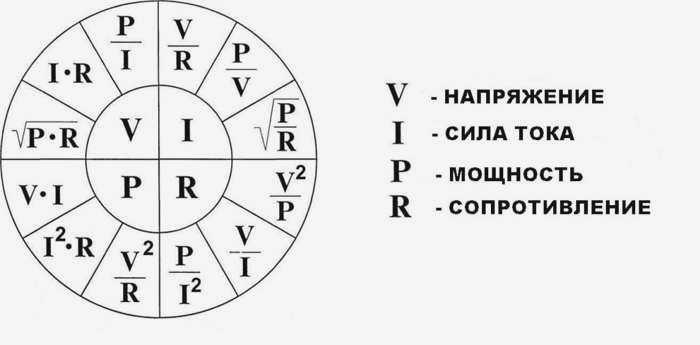

Чтобы понять, является ли полученное на мультиметре число правильным, нужно знать теоретическое значение сопротивления исправного элемента. Оно напрямую зависит от мощности (P) и напряжения сети (U). В бытовых сетях стандартное напряжение составляет 220–230 В. Используйте закон Ома для расчета: R = U² / P.

Например, если мощность вашего ТЭНа составляет 1500 Вт, расчет будет следующим: 220 × 220 / 1500 ≈ 32,3 Ом. Для элемента мощностью 2000 Вт значение составит около 24,2 Ом. Реальные показания могут отличаться на 5–15% из-за температуры и погрешности самого тестера, но резкое отклонение говорит о деградации материала.

Ниже приведены ориентировочные значения для типичных мощностей при напряжении 230 В:

Мощность ТЭНа (Вт)	Расчетное сопротивление (Ω)	Допустимый диапазон (±15%)
1000	52,9	45–60
1500	35,3	30–40
2000	26,5	22–30
2500	21,2	18–24
3000	17,6	15–20

Пошаговая инструкция проверки мультиметром

Шаг 1. Проверка целостности спирали (сопротивление между клеммами)

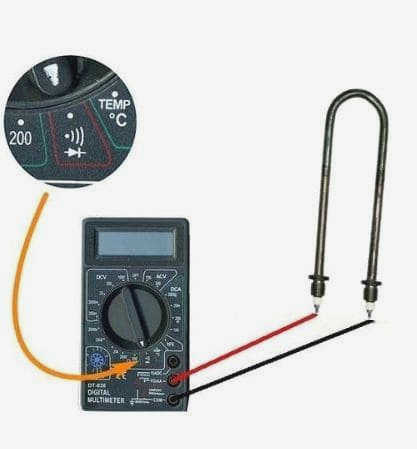

Переведите мультиметр в режим измерения сопротивления (значок ). Если прибор не имеет автоподбора диапазона, установите значение 200 Ом. Приложите щупы к двум контактам (клеммам) ТЭНа. Порядок подключения щупов значения не имеет.

Интерпретация результатов:

Значение в пределах расчетного (например, 25–30 Ом для 2 кВт) означает, что спираль цела.
На экране отображается «OL», «1» или символ бесконечности () — внутри произошел обрыв нихромовой нити. ТЭН подлежит замене.
Значение близко к 0 Ом — это короткое замыкание внутри трубки, когда спираль оплавилась и замкнула сама себя.

Шаг 2. Проверка на пробой изоляции (утечка на корпус)

Это самый важный этап для вашей безопасности. Даже если ТЭН греет, он может быть опасен, если ток «уходит» на воду или металлический фланец. Переключите мультиметр в режим измерения самого высокого сопротивления (мегаомы, M) или используйте режим прозвонки.

Один щуп приложите к одной из клемм ТЭНа, а второй — к металлическому корпусу элемента или фланцу. В идеальной ситуации мультиметр не должен показать никаких цифр (режим бесконечности). Если же прибор фиксирует какое-либо числовое значение проводимости, значит, изоляционный слой внутри (периклаз) разрушен. Это приводит к срабатыванию УЗО или ударам током при касании воды. Такой элемент использовать категорически запрещено.

Причины поломки и профилактика

Основной враг нагревательного элемента — накипь. Соли кальция и магния оседают плотным слоем на трубке, работая как теплоизолятор. Спираль внутри перегревается, так как не может эффективно отдавать тепло воде, что приводит к разрыву металла или разрушению керамического наполнителя.

Чтобы продлить жизнь бойлеру:

Раз в полгода проводите очистку ТЭНа от накипи с помощью лимонной кислоты или специальных средств.
Регулярно проверяйте состояние магниевого анода, который защищает бак и элементы от коррозии.
Используйте фильтры грубой очистки воды для снижения содержания солей жесткости.

Если диагностика показала обрыв или пробой, не пытайтесь чинить сам элемент. ТЭН — это герметичный узел, который невозможно восстановить в домашних условиях после нарушения целостности трубки или изоляции. Единственное верное решение — покупка нового изделия с идентичными параметрами мощности и размеров.
