11 способов крепления проводов и кабелей к стенам и потолкам
Современные жилые дома наполнены большим количеством электроприборов, работа которых требует подключения к сети 220 или 380 В, то есть большого количества электрических кабелей. В то же время использование компьютеров в жилом секторе стремительно растет. Все это приводит к необходимости прокладки и крепления многочисленных кабелей.
Силовые и информационные кабели предназначены для стационарной прокладки. Это означает, что после завершения монтажа их необходимо закрепить. В следующей статье мы рассмотрим популярные варианты крепления кабелей и проводов к стенам и потолкам в зависимости от типа установки.
Открытая проводка
Открытая проводка проста и быстро реализуема. Ее недостаток как способа прокладки проводов заключается в том, что она нарушает эстетику помещения. Поэтому открытая проводка используется
- во вспомогательных помещениях, таких как гаражи, подвалы, цокольные этажи;
- там, где в помещениях нет кабельных каналов;

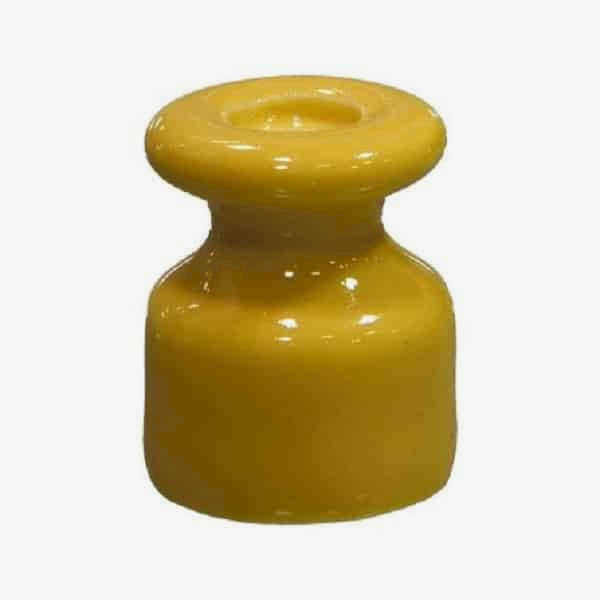

- в жилых помещениях, где популярен стиль ретро.
Независимо от использования открытой проводки, разработчик проекта может использовать ряд мер.

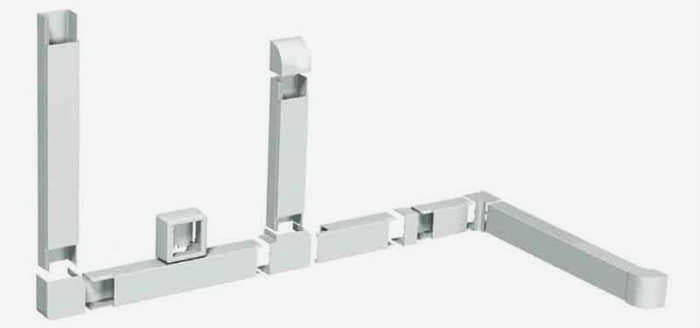

Кабельные каналы

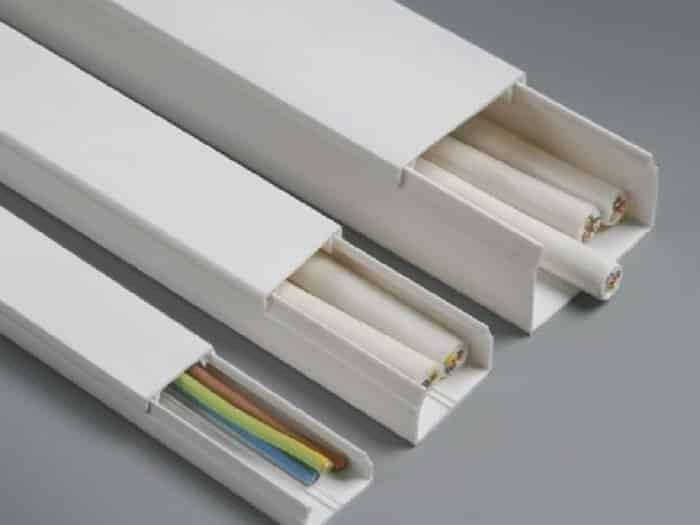

Кабельные каналы, также известные как (декоративные) кабель-каналы, прессуются из огнестойкого пластика. В качестве средства формирования кабельных трасс они очень часто используются при монтаже электропроводки в офисах. Они не часто используются в городских квартирах, но очень популярны в загородных домах из-за простоты установки.
Они представляют собой закрытые изделия с основанием и съемной или откидной крышкой, которая обеспечивает эстетику и защищает жгут. Съемная крышка крепится к основанию с помощью боковых защелок, как показано на рис. 1 Каналы могут быть прямоугольными или треугольными в сечении. Прямоугольные каналы устанавливаются горизонтально на высоте около 80 см по периметру комнаты и часто используются для спуска к выключателям света.
Треугольные полые пластиковые плинтуса удобны тем, что фиксируют края ковра.
Имеются также сегментированные каналы, которые выдерживают большие сжимающие усилия и предназначены для крепления к незащищенному полу.
Все типы кабельных каналов могут быть оснащены съемными или встроенными перегородками внутри канала для создания отдельных участков кабельных пучков и соблюдения норм пожарной безопасности.
Кабельные каналы и другие типы открытой проводки
Запутанные кабели — проблема, возникающая при проведении интернета, покупке нового телевизора или другой бытовой техники. У каждого, кто выбрал открытый способ монтажа, обычно возникает вопрос, что использовать: гофрированный кабелепровод, трубы или кабель-канал.
Гофрокороба — это гибкий кабель с круглым сечением. Его можно согнуть под любым углом и проложить без дополнительных фитингов. Он может быть оснащен стальным зондом для облегчения протягивания кабеля. Однако его нельзя использовать в холодную погоду — структура легко ломается при низких температурах. Он плохо вписывается в дизайн интерьера, поэтому его лучше использовать в промышленных помещениях и на складах.
Еще один метод — металлорукав. Он похож на пластиковую гофру, но изготавливается из оцинкованной стальной полосы. Это обеспечивает защиту оболочки от механических повреждений, поэтому такой тип хорошо подходит для наружной прокладки кабеля.
Трубы из ПВХ и ПНД — это жесткий вариант, поскольку они полностью непластичны. Они прокладываются под штукатуркой или бетонным полом. Провода скрыты, но могут быть легко извлечены для ремонта или замены.
Кабельный канал имеет и другое название — пластиковый профиль. Он изготавливается из негорючего ПВХ или полиэтилена. Он практически незаметен в дизайне, особенно при правильном монтаже. Его преимущества:
- простой монтаж, который может выполнить любой человек;
- легкий доступ к кабелю — достаточно открыть крышку профиля;
- защита электрических кабелей от механических повреждений.
Проводка в магистрали устанавливается на финишную отделку, поэтому ее можно легко модернизировать, добавить в сеть или убрать.
См. также:
К
Как установить плинтус: пошаговое руководство
Перед началом ремонта убедитесь, что у вас есть следующие инструменты и материалы:
- фитинги: тройники, уголки, отводы;
- пила по металлу или угловая шлифовальная машина с диском по металлу;
- кусачки;
- ударная дрель
- шуруповерт;
- лазерный или пузырьковый уровень;
- плоскогубцы;
- маркировочный карандаш.
- алюминиевый или пластиковый кабель-канал.
При выборе профиля обратите внимание на количество замков. Варианты с одинарным замком менее удобны, так как корпус можно открыть только с одной стороны. Специалисты рекомендуют модели с двойным замком. Крышка является автономной — ее можно снять. Это облегчает прокладку кабеля в кабельном канале.
Таким образом, упрощается размещение кабеля внутри корпуса, а также его последующая замена и ремонт.
Подготовка
При ремонте с нуля важно уже на этапе планирования знать, как крепить кабельный канал к стене, в зависимости от поверхности и места прокладки трасс. Важно знать будущее расположение мебели — место для холодильника, шкафа и других крупных предметов, которые находятся близко к стене, так как прокладка кабеля позволит это сделать не везде. Вам также понадобится источник установочного оборудования. Благодаря этому вся конструкция выглядит законченной, а проводка — незаметной.
Самое главное — спланировать расположение электропроводки. Вы можете заказать проект у специалиста или сделать его самостоятельно. Просто сделайте эскиз помещения и наметьте кабельные трассы с учетом того, где будет стоять мебель. Это необходимо потому, что проводка не позволит вам поставить шкаф-купе у стены. Расположите их ближе к потолку и на 10 см ближе к полу, чтобы избежать визуального беспорядка. Вертикальные трассы прокладывайте ближе к углам.
Крепление кабелей и проводов: типы и варианты
Для пучков проводов и кабелей можно использовать одни и те же типы креплений. Его выбирают в зависимости от существующих условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественное крепление без нарушения изоляции как при монтаже, так и при последующих работах и эксплуатации. Тип крепления выбирается из имеющихся вариантов. Их существует множество — есть специальные, которые производятся специально для кабелей, заимствованные из других областей, самодельные.

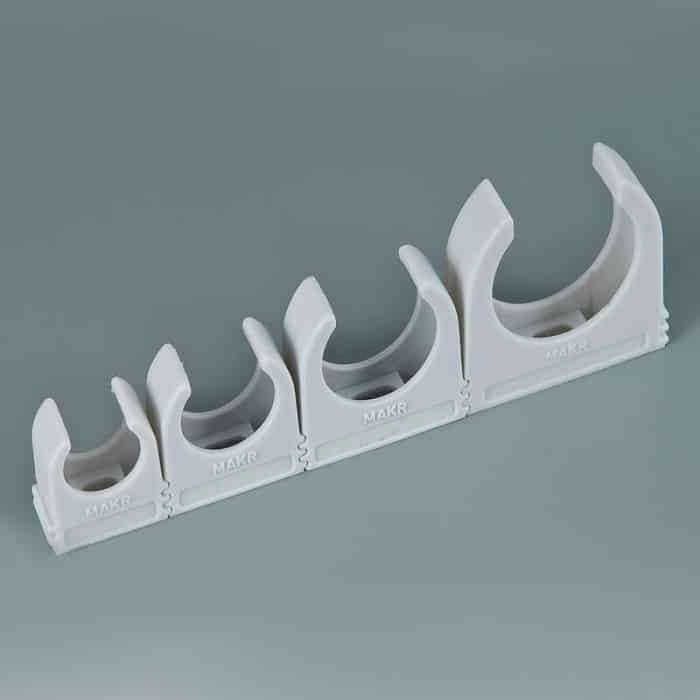

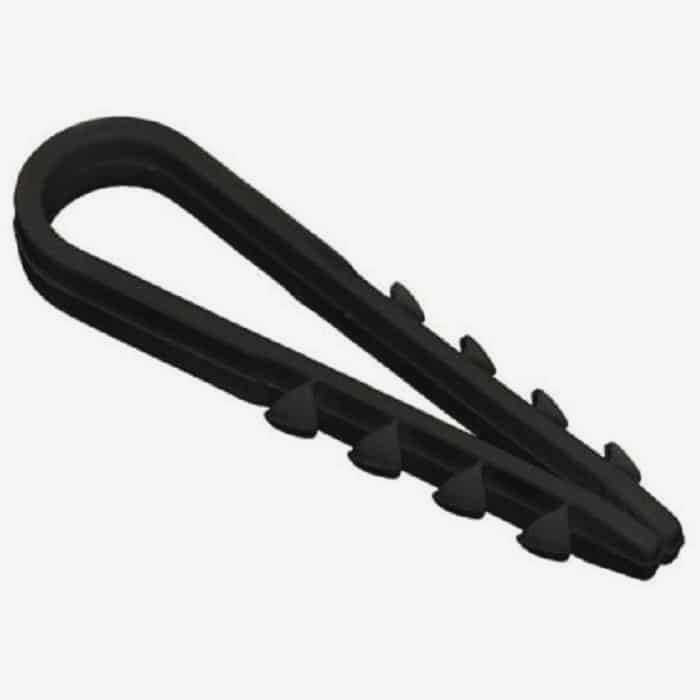

Зажим для крепления кабеля

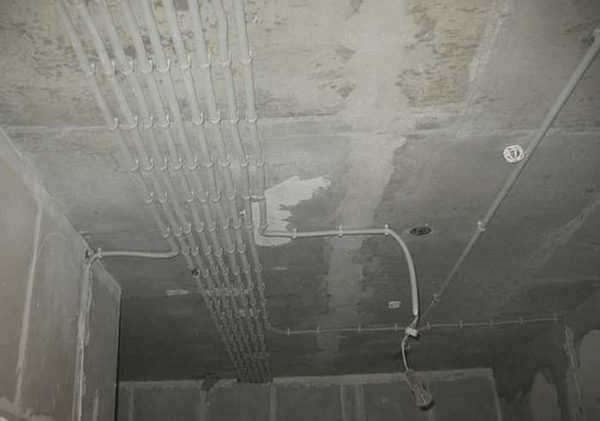

Клипсы могут использоваться для крепления кабелей к стене, потолку или полу. Все, что вам нужно сделать, это найти подходящую конструкцию, а их существует довольно много. Крепление с помощью клипс является очень популярным методом — оно может быть очень аккуратным и почти незаметным. Это актуально, если кабель прокладывается на открытом пространстве.

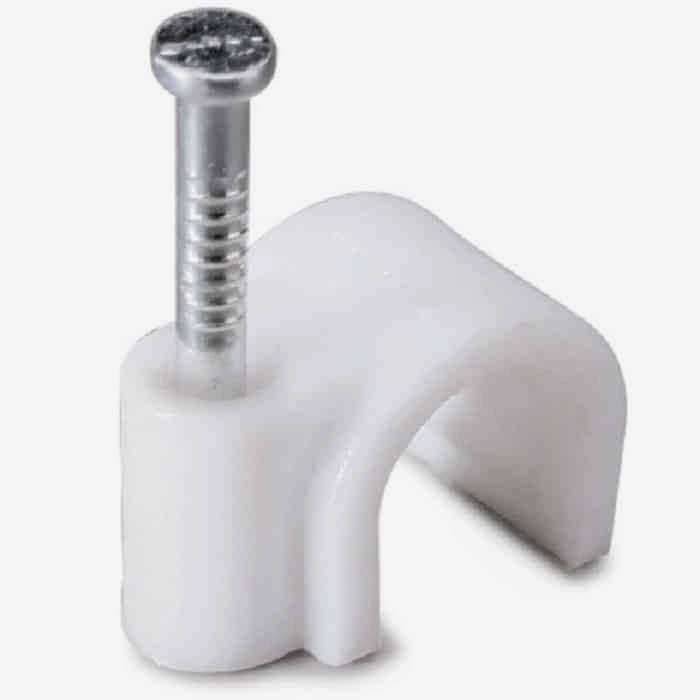

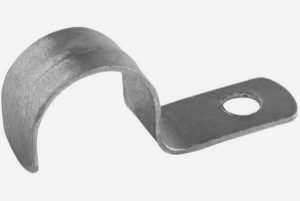

Кабельные зажимы бывают металлическими и пластиковыми и имеют разнообразную форму. Самые простые имеют форму дужек с отверстиями для винтов или штифтов с одной и другой стороны. Все они хороши, но для их установки необходимо просверлить два отверстия, а это требует времени.
Существует вариант, позволяющий обеспечить противопожарный зазор при прокладке силовых кабелей на горючих поверхностях (на рисунке слева). Этот соединитель крепится к поверхности с помощью одного самореза. Хорошей особенностью является то, что при необходимости вы можете добавлять пряди к одному коннектору. Для этого его не нужно разбирать, достаточно открутить винты, которые удерживают верхнюю часть зажима на месте.

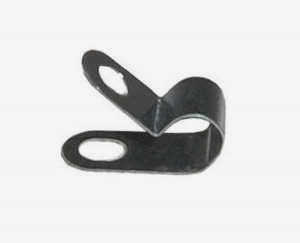

Третий вариант — это тип петли из полоски металла. Чтобы установить ее, сначала поместите в нее кабели, затем выровняйте отверстия и прикрепите ее к поверхности.

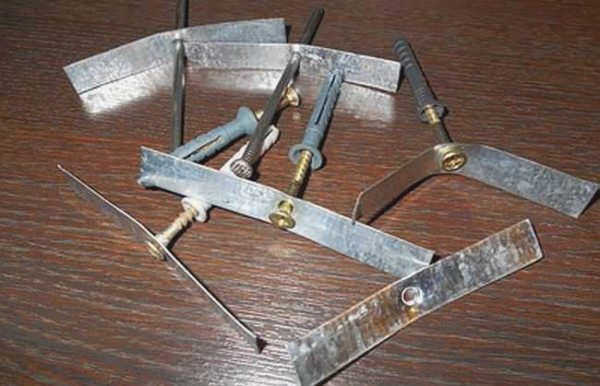

Самодельные крепления для кабелей
Многие коммерческие крепления стоят относительно недорого, но если вам нужны сотни таких креплений, то придется потратиться. А если ваша проводка скрыта — например, вам нужно закрепить кабель в гермовводе — зачем тратить лишние деньги, если можно обойтись подручными средствами. Вот как выглядит крепление кабеля в домашних условиях:
- Полоски жести + гвозди или дюбели — в зависимости от материала стены. Олово предпочтительно оцинкованное, его можно "добыть" из пивных банок. Ее нужно нарезать на полосы толщиной 7-10 мм, в которые вбивается гвоздь, а в центре делается отверстие. Первые крепления прибиваются вдоль трассы с интервалом 60-100 см, а затем кабель или провод зажимается жестяными полосками. Рекомендуется зажать концы кабеля, чтобы крепление было надежным.
- Простой U-образный кронштейн можно изготовить из оцинкованного металла, нарезанного на полосы толщиной около 1 см. Концы следует закрепить гвоздями, используя скобы, расположенные через каждые 50-80 см. Это можно использовать для крепления проводов к стенам и потолкам.
- Жестяную полосу можно также использовать для крепления кабеля в петле. Полоса обхватывает кабель, а затем крепится к стене (см. фото справа). Этот вариант также можно использовать для фиксации кабелей в разъеме. Единственное отличие этого метода от обычного внешнего крепления заключается в расстоянии между креплениями — их можно устанавливать реже, поскольку их цель — удерживать проводники до затвердевания раствора, используемого для заполнения стыка. Таким же образом можно закрепить проводники в защитной оболочке — гофрированной, трубчатой и т.д. Разница лишь в том, что полосы должны быть длиннее и, возможно, шире, чтобы обеспечить более надежное крепление. Для дерева подойдет гвоздь или саморез, а для кирпича и бетона понадобится дюбель.

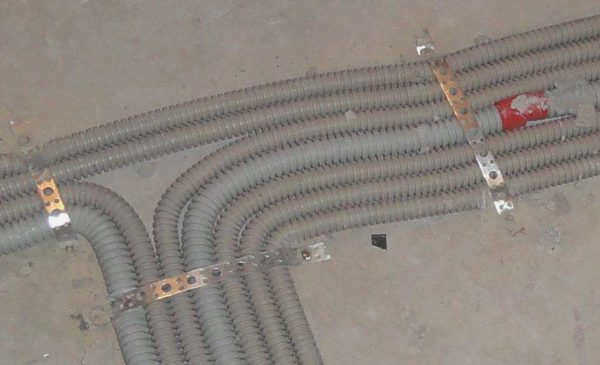

- Пучки проводов также можно закрепить с помощью мастерка. Длинная полоска жести может быть использована для крепления нескольких проводов рядом друг с другом. Перфорированный металл (например, кронштейны для подвесных потолков) — лучший способ, но можно использовать и обычные полоски жести.

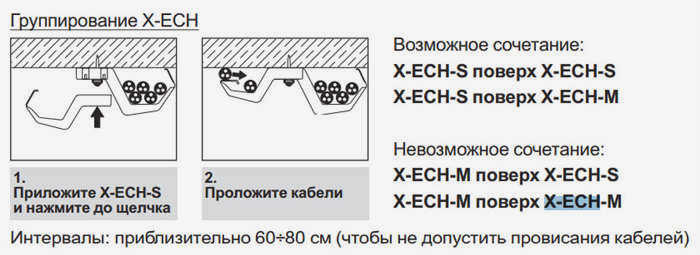

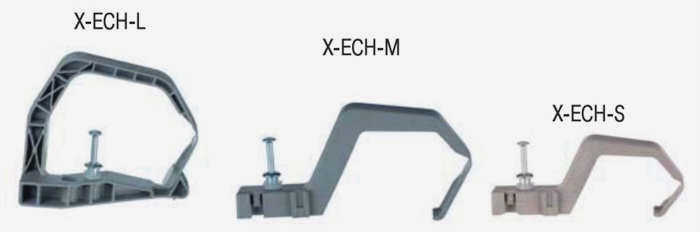

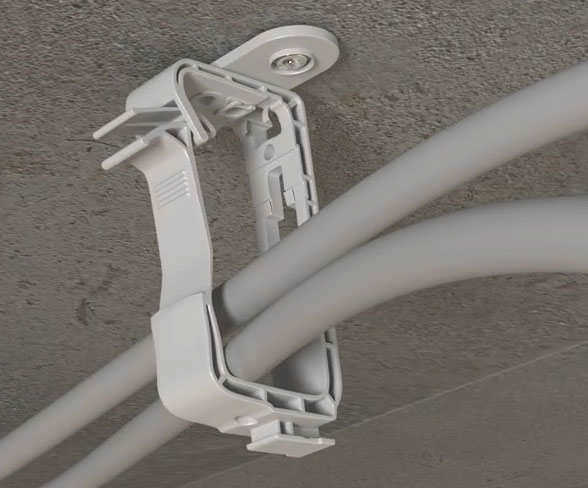

Держатель пучка кабелей X-ECH
- позволяет аккуратно группировать пучки кабелей на одном компоненте
легкий демонтаж с помощью защелкивающегося крепления
максимальное количество кабелей на одном держателе до 30 шт.

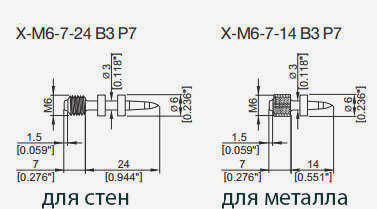

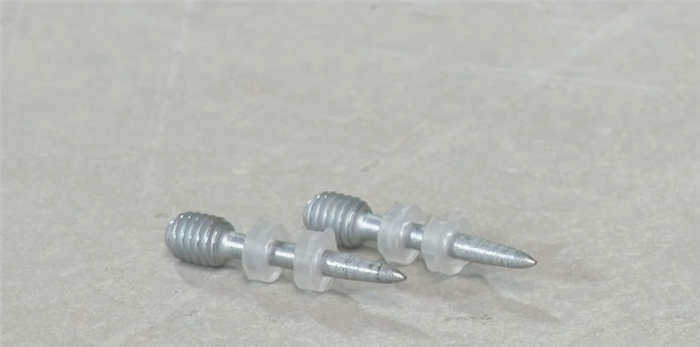

X-M6-7 B3 P7 одинарный дюбель

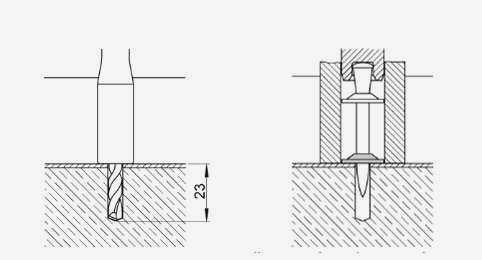

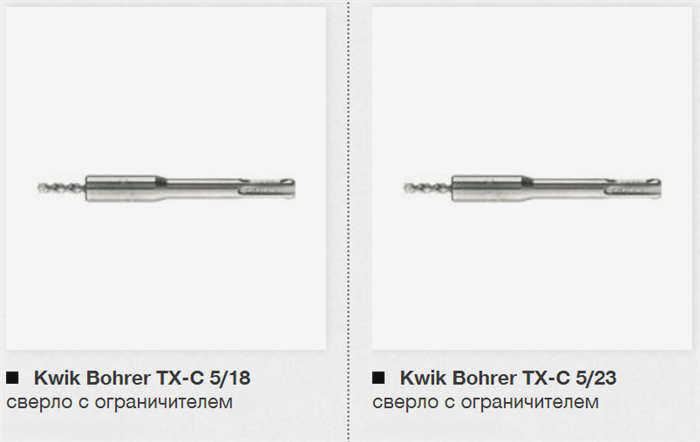

Новинка от Hilti. Усовершенствование технологии DX Kwik, используемой в пороховых пистолетах. С ними при забивании дюбеля в материал необходимо было предварительно просверлить отверстие упорным сверлом. При этом тратилось много времени и дополнительных принадлежностей.

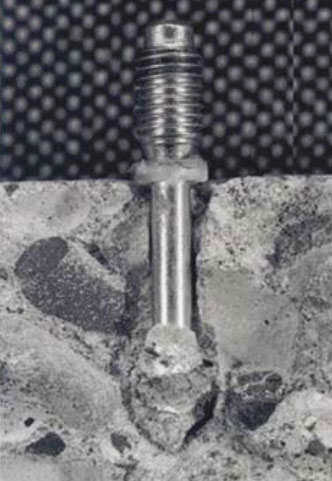

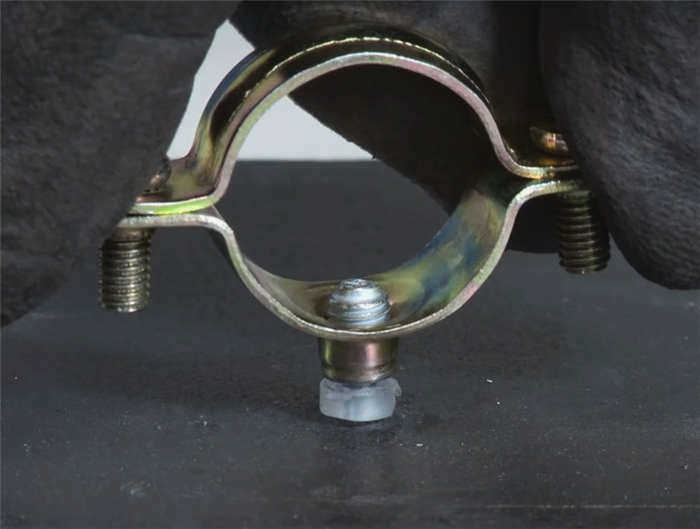

Этот дюбель можно вбить в бетон или металл с помощью аккумуляторной дрели Hilti BX3 одним движением. Все зависит от вашей фантазии и потребностей, что вы хотите закрепить на этой резьбе.
- длина хвостовика от 7 мм до 14 мм для металлических поверхностей и от 7 мм до 24 мм для бетона
оцинкованная поверхность для защиты от коррозии
Рекомендуемая нагрузка на один столб — 5 кг для бетона и 20 кг для стали
