Как подключить проводной звонок в квартире: схема и выбор кабеля

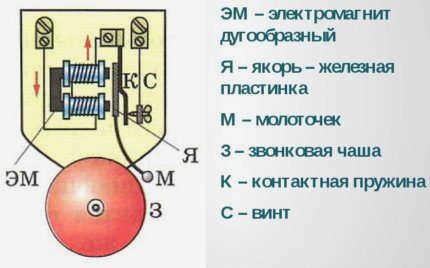

Для правильного подключения проводного дверного звонка необходимо понимать принцип работы электрической цепи: кнопка выступает в роли выключателя, который разрывает фазу. При нажатии контакты замыкаются, ток проходит через устройство, и раздается сигнал.

Выбор кабеля и материалов

Подключение требует предварительного подбора проводников. Использование слишком толстых кабелей финансово нецелесообразно из-за низкой мощности звонка. Оптимальное сечение для бытовых нужд составляет 0,5–0,75 мм². Если расстояние от распределительной коробки до устройства превышает 30 метров, стоит взять провод с сечением 1 мм².

Выбор марки кабеля зависит от условий монтажа. Для скрытой прокладки в штробах или внутри стен лучше использовать ВВГ или NYMнг-LS. Эти кабели надежны и рассчитаны на рабочее напряжение до 660 В. Если нужно соединить приборы в труднодоступных местах, подойдет гибкий ПУГВ или ШВП. Для систем сигнализации часто применяют КСПВ с полиэтиленовой изоляцией.

При выборе материала учитывайте тип жил: медь или алюминий. Желательно, чтобы кабель соответствовал материалу основной проводки в доме. Это поможет избежать проблем при соединении разных металлов.

Инструментарий для монтажа

Самостоятельная установка требует наличия базового набора инструментов. Вам понадобятся перфоратор или дрель для сверления отверстий под кнопку и корпус звонка. Для работы с электрикой обязательны индикаторная отвертка (для определения фазы) или мультиметр, а также пассатижи и кусачки. Также пригодится отвертка с тонким жалом для зачистки мелких клемм и стриппер для снятия изоляции.

Схемы подключения проводных моделей

Существует несколько способов организации цепи в зависимости от типа устройства и количества контактов.

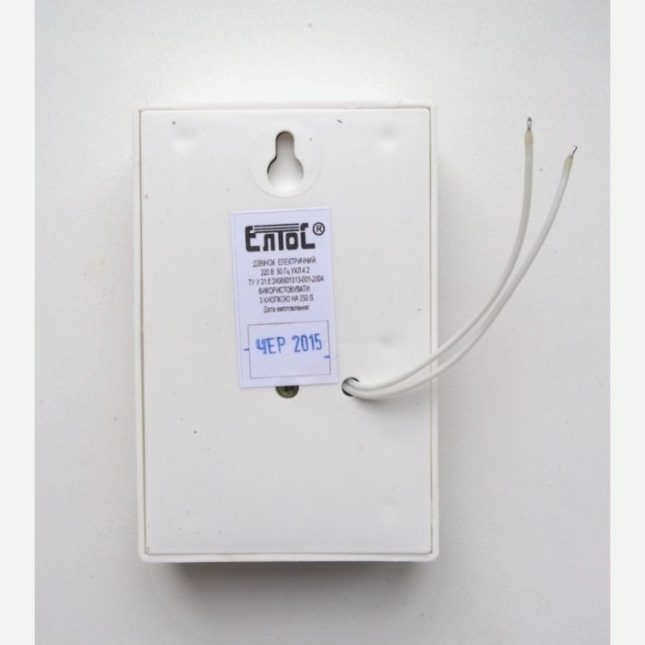

Подключение на две клеммы

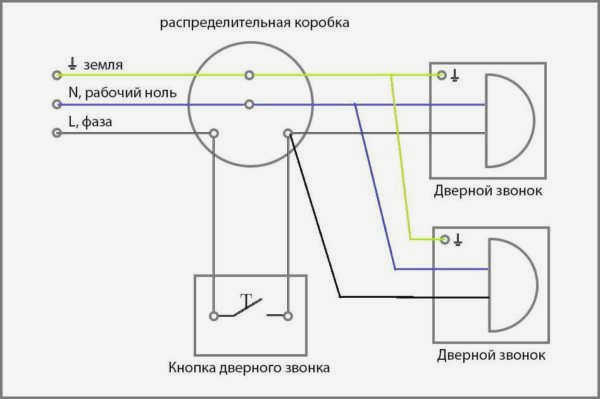

Это самый распространенный вариант для простых электронных или электромеханических звонков. Логика напоминает подключение обычного светильника через выключатель. Ноль сети подается напрямую на один из выводов звонка через распределительную коробку. Фаза же направляется сначала к кнопке, а от кнопки вторым проводом идет на оставшуюся клемму звонка. При нажатии фаза замыкает цепь.

Схема с четырьмя клеммами

Такие модели более надежны и часто имеют дополнительные контакты. Клеммы 1 и 2 подсоединяются к источнику питания, а контакты 3 и 4 используются для сигнальной цепи или контроля состояния двери. Главное отличие заключается в том, что при такой схеме не требуется сложная коммутация в распределительной коробке.

Использование трансформатора

Если вы устанавливаете звонок с низким напряжением (от 8 до 24 Вольт), понадобится понижающий трансформатор. Такие системы безопаснее для использования, особенно если кнопка металлическая. Трансформатор обычно монтируется в распределительном щите на свободное место. На входные контакты устройства подается 220 В, а с выходных клемм проводники тянутся уже к кнопке и звуковому блоку.

Пошаговая инструкция по установке

Перед началом любых работ обязательно обесточьте линию через автоматический выключатель в щитке. Проверьте отсутствие напряжения индикаторной отверткой на концах проводов.

Подготовка трассы. Если проводка скрытая, необходимо подготовить штробы и протянуть кабель от распределительного щита или коробки к месту установки звонка (обычно на высоте около 1,5 м) и к кнопке.

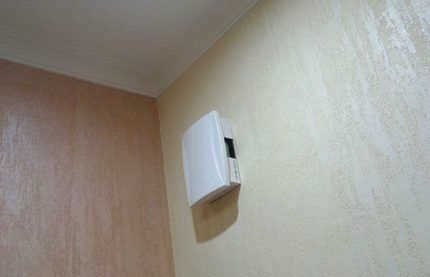

Монтаж звонка. Разместите корпус устройства на стене. Протяните через монтажное отверстие питающий кабель. Подключите жилы к самозажимным клеммам: фазную (L) и нулевую (N). Закрепите корпус саморезами так, чтобы головка выступала от стены на 3–5 мм, а затем наденьте декоративную крышку.

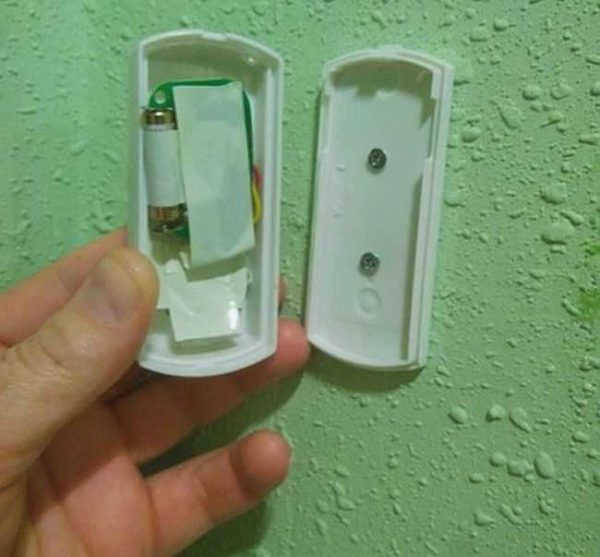

Установка кнопки. Просверлите отверстие в дверной раме или стене для вывода провода. Подсоедините кабель к клеммам кнопки и закрепите ее на поверхности с помощью дюбелей или саморезов.
Завершение. Включите питание в щитке и проверьте срабатывание устройства.

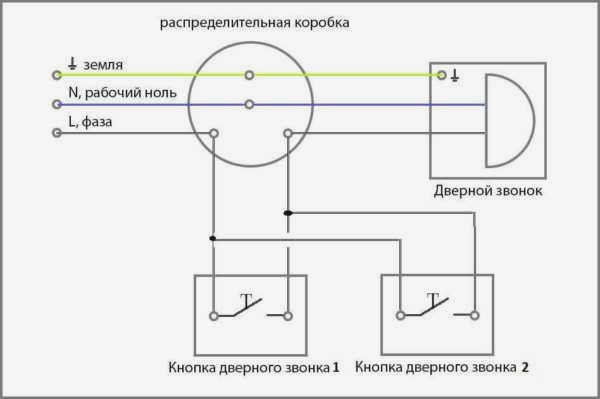

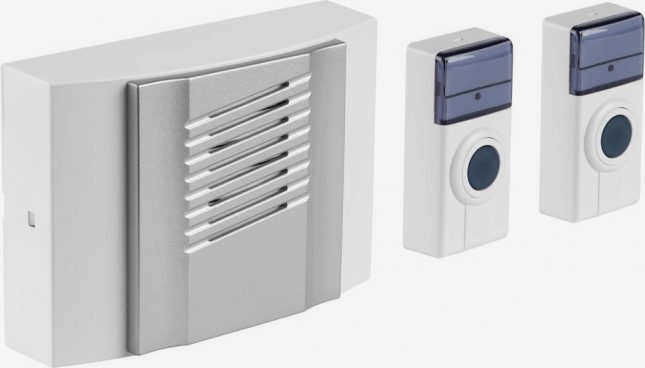

Если планируется установка двух кнопок, их нужно соединить параллельно. Фаза от первой кнопки и провод от второй подключаются к одному контакту, а выход от второй кнопки идет на свободный контакт первой.

Как убрать старый звонок

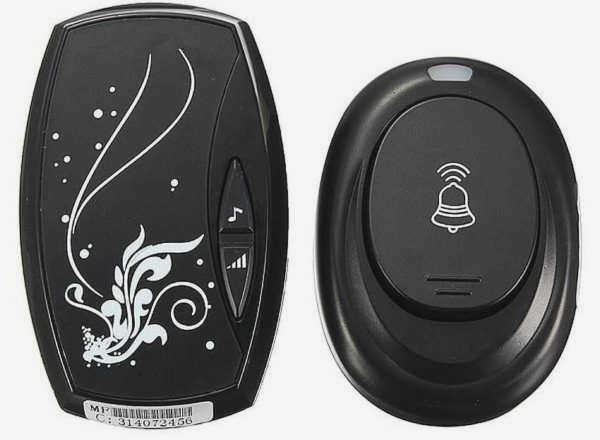

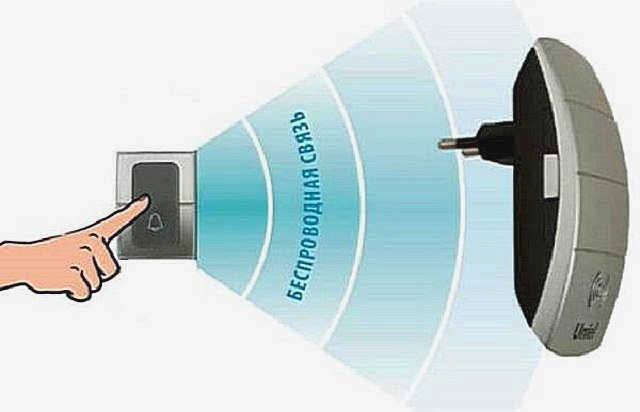

Если вы решили заменить проводную систему на беспроводную, не оставляйте оголенные провода в стенах. Сначала отключите электричество. Открутите винты, удерживающие кнопку и звуковой блок, после чего отсоедините провода. Если кабель спрятан в стене, его нужно обрезать внутри, а концы тщательно изолировать. Оставшиеся отверстия в отделке заделывают шпатлевкой. После завершения работ проверьте цепь мультиметром на предмет отсутствия короткого замыкания перед включением питания.
