Как правильно подключить дифавтомат: правила монтажа и схемы

Для правильного подключения дифавтомата (АВДТ) необходимо строго соблюдать полярность: фазный проводник (L) и рабочий ноль (N) должны заходить на входные клеммы устройства, а выходить через соответствующие выходные клеммы к нагрузке. Главное правило монтажа заключается в том, что нейтральный провод после дифавтомата должен быть полностью изолирован от общей нулевой шины и не соединяться с заземлением (PE) ниже по цепи. Если вы подключите «ноль» нагрузки напрямую к общей шине, минуя выходную клемму АВДТ, прибор будет мгновенно срабатывать при включении любого потребителя из-за разбаланса токов.

Технические характеристики для выбора устройства

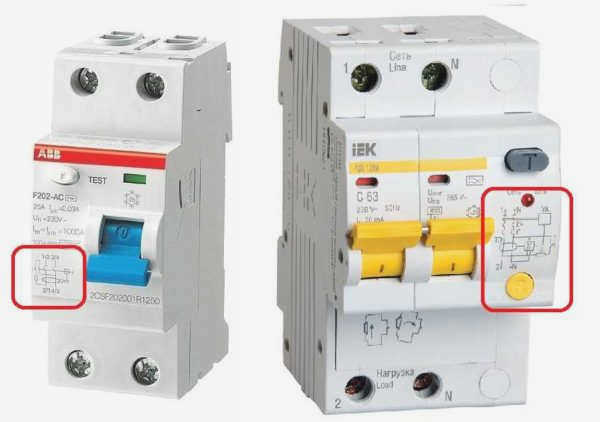

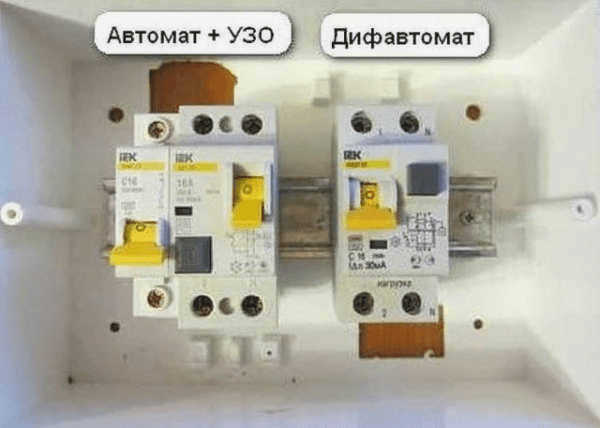

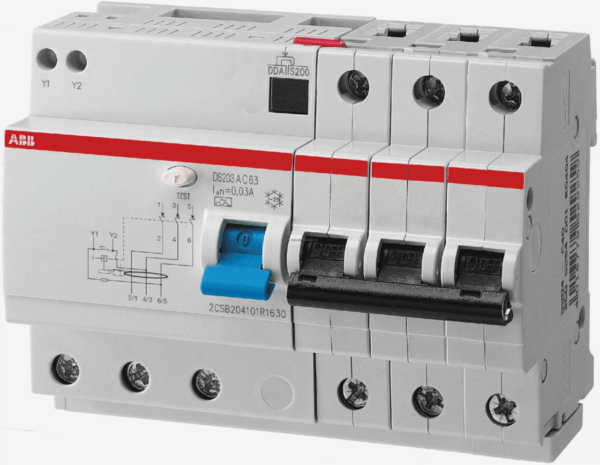

Прежде чем переходить к монтажу, нужно подобрать аппарат под параметры вашей сети. Дифавтомат объединяет функции автоматического выключателя и УЗО, поэтому его характеристики включают параметры обоих узлов.

| Параметр | Что означает | Влияние на выбор |

| :--- | :--- | :--- |

| Номинальный ток I_n (А) | Максимальный ток длительной работы | Должен соответствовать сечению кабеля и нагрузке |

| Уставка тока утечки I_{Δ n} (мА) | Порог, при котором сработает защита | 10–30 мА — для защиты человека; 100–300 мА — противопожарная |

| Тип утечки (AC, A, B) | Характер обнаруживаемого тока | AC — бытовые сети; A — техника с электроникой; B — инверторы/ПЧ |

| Отключающая способность I_cu (кА) | Максимальный ток короткого замыкания | Минимум 4,5 кА для квартир; 6–10 кА для домов |

Для жилых помещений стандартным выбором является тип чувствительности AC или A. Если вы планируете подключать оборудование с частотно-регулируемыми приводами (ПЧ) или зарядки для электромобилей, необходимо использовать тип B, так как он реагирует на утечки постоянного тока.

Пошаговая инструкция по монтажу и подключению

Монтаж АВДТ требует аккуратности. Ошибки в затяжке клемм могут привести к перегреву контактов и пожару.

1. Подготовка. Полностью отключите напряжение на вводном щите. Проверьте отсутствие тока с помощью индикаторной отвертки или мультиметра. Убедитесь, что корпус дифавтомата не имеет трещин.

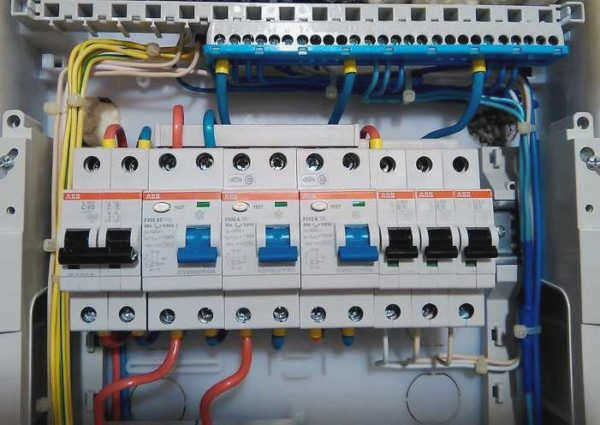

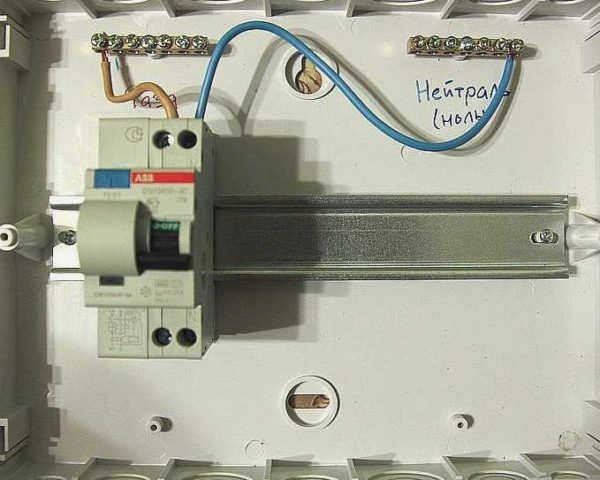

2. Установка на DIN-рейку. Закрепите устройство в распределительном щите. Большинство моделей имеют защелку, которая фиксирует прибор на металлической рейке.

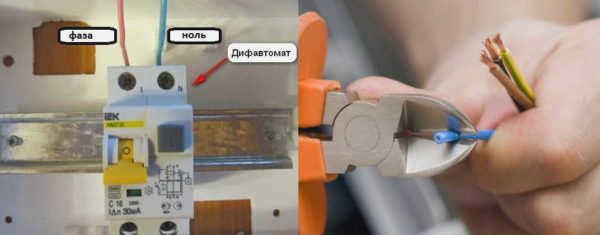

3. Подготовка проводников. Снимите изоляцию с концов проводов на длину 10–12 мм. Важно не повредить медные жилы при работе стриппером.

4. Электрическое соединение. Ослабьте винты клемм на 3–4 оборота. Вставьте провод в гнездо и плотно затяните крепеж. После затяжки обязательно потяните каждый провод руками, чтобы убедиться в надежности контакта.

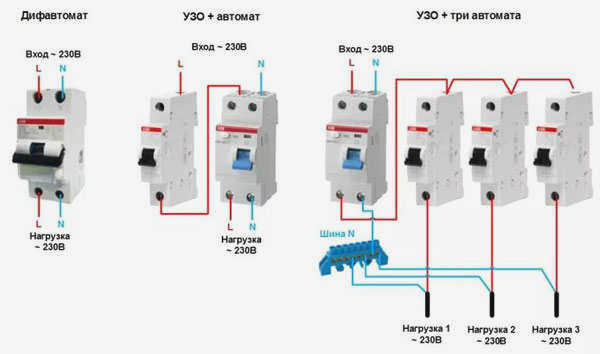

5. Соблюдение полярности. Подключите входящую фазу и ноль к верхним клеммам (маркировка L и N). Выходящие провода от нагрузки подключайте к нижним клеммам.

После завершения монтажа подайте питание и проведите функциональный тест. Нажмите кнопку «Test» (или «T»). Устройство должно мгновенно отключиться. Если при нажатии кнопки ничего не произошло, значит, либо устройство неисправно, либо допущена ошибка в схеме подключения.

Типичные ошибки монтажа: почему дифавтомат выбивает?

Даже опытные электрики иногда допускают ошибки, которые приводят к ложным срабатываниям или невозможности включить аппарат.

Неполнофазное подключение. Это ситуация, когда фаза идет через дифавтомат, а рабочий ноль берется напрямую с нулевой шины щита. В этом случае ток проходит по одному полюсу АВДТ, а возвращается в сеть «в обход» второго полюса устройства. Дифференциальный трансформатор фиксирует разницу токов и моментально отключает цепь, даже если вы включили слабую лампочку.

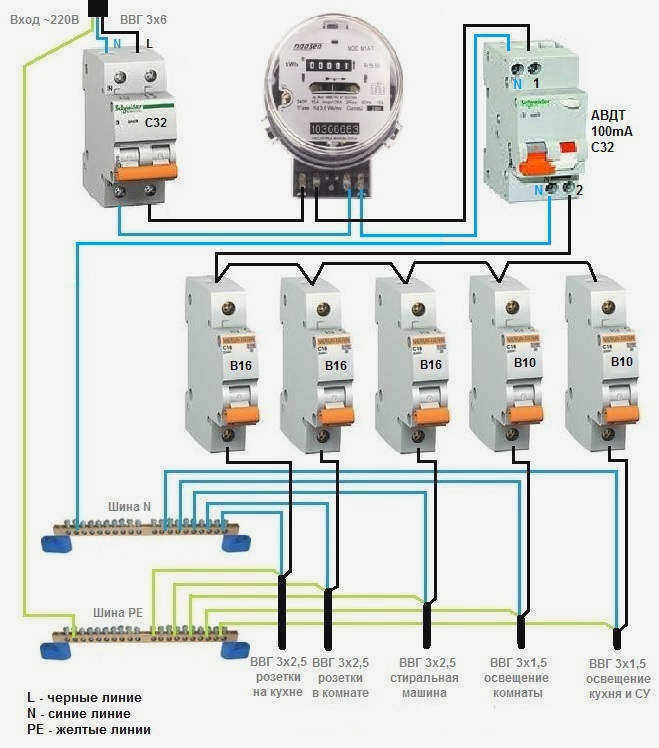

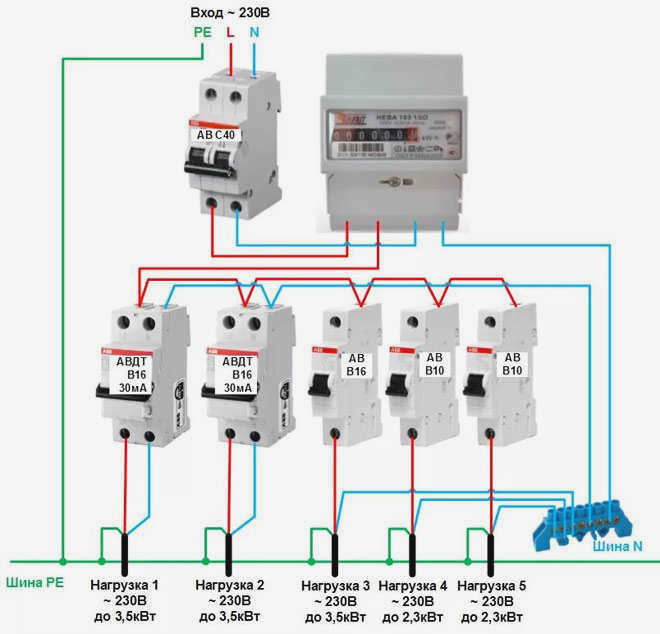

Смешивание нулей разных групп. При сборке щита с несколькими дифавтоматами часто соединяют выходные нулевые провода разных аппаратов в одну шину. Это приводит к тому, что при активации любого потребителя срабатывают сразу все связанные устройства, так как баланс токов нарушается во всей группе.

Соединение нуля и заземления. Самая опасная ошибка — соединение нейтрали (N) с защитным проводником (PE) после дифавтомата (так называемое «зануление»). Если ток утечки пойдет через землю, возникнет разность токов между фазным и нулевым полюсами АВДТ. В результате прибор либо не даст взвести рычаг в положение «Включено», либо будет постоянно отключаться без видимых причин.

Диагностика: как понять причину срабатывания?

Современные устройства, например серии OptiDin от КЭАЗ, позволяют визуально определить тип аварии по положению рычага управления и индикации через специальное окошко.

Если черный рычаг находится в нижнем положении (О) и при этом видна метка в окошке — произошло срабатывание из-за утечки тока на землю. Если же метки не видно, значит, сработала защита от перегрузки или короткого замыкания. Это знание помогает быстро локализовать проблему: либо искать повреждение изоляции, либо уменьшать количество одновременно включенных мощных приборов.
