Как найти сечение провода

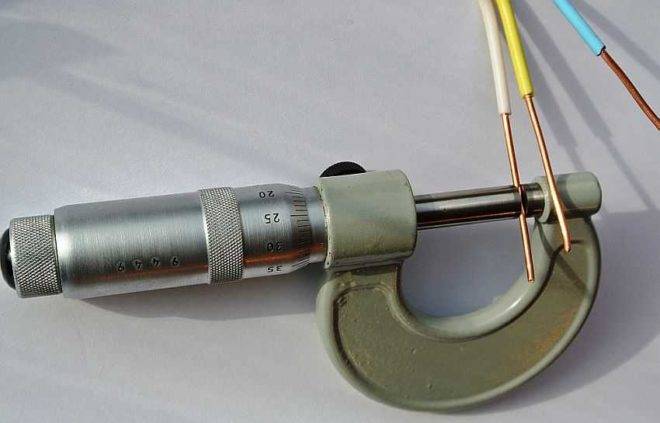

Измерение диаметра проволоки с помощью микрометра

Капитальный ремонт – это неизбежное мероприятие, которое должно быть проведено в любом жилом или коммерческом объекте. Помимо внешних отделочных работ, это предполагает замену всех коммуникаций, включая электрическую систему, которую необходимо выбрать и приобрести. К сожалению, информация, указанная на этикетке или на самом кабеле, часто не соответствует действительности, хотя юридически (государственные стандарты определяют допустимую погрешность), поэтому, чтобы обезопасить себя от покупки некачественного кабеля, нужно знать, как определить сечение кабеля.

Содержание

Почему вы должны определить площадь поперечного сечения кабеля

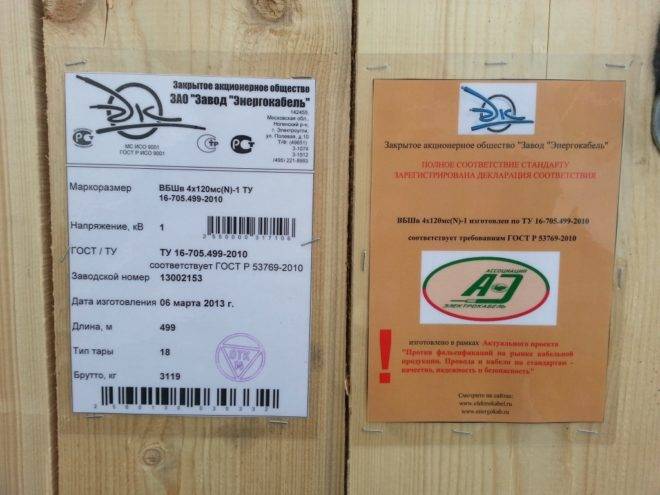

Маркировка производителя кабеля

Большинство проводов и кабелей маркируются производителем для указания их типа, количества жил и сечения. Если кабель маркирован как 3×2.5, площадь поперечного сечения проводника составляет 2,5 мм². Фактические значения могут отличаться от приведенных примерно на 30%, поскольку некоторые типы шлангов (особенно ПУНП) изготавливаются по устаревшим стандартам, допускающим погрешность в заданное количество процентов, и обычно кажутся меньше. В результате, если вы используете шланг с меньшим сечением, чем рассчитано, воздействие на трубу будет примерно таким же, как если бы вы подсоединили тонкий полиэтиленовый шланг к пожарному гидранту. Это может иметь опасные последствия: перегрев проводов, расплавление изоляции, изменение свойств металла. Поэтому перед покупкой убедитесь, что площадь поперечного сечения провода не отличается от указанной производителем.

Способы определения фактического диаметра проволоки

Самый простой и точный способ измерения диаметра проволоки – это использование специального инструмента, такого как штангенциркуль или микрометр (электронный или механический). Для точного измерения измеряемый провод должен быть очищен от изоляции, чтобы инструмент не прилипал к нему. Конец проволоки также следует проверить на отсутствие перегибов, которые могут возникнуть при разрезании жилы проволоки тупыми кусачками. После измерения диаметра можно рассчитать площадь поперечного сечения сердечника проволоки.

Измерение диаметра проволоки с помощью линейки

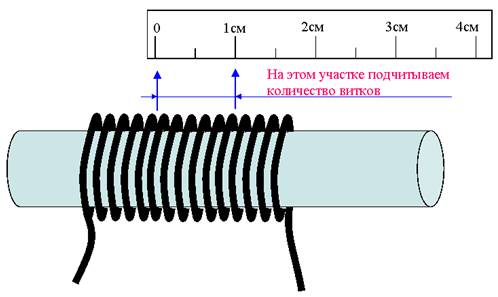

Если у вас под рукой нет точного измерительного инструмента, есть другой способ узнать поперечное сечение – вам понадобится отвертка (карандашная или любая трубчатая) и измерительная линейка. Вам также потребуется купить по крайней мере метр провода (50 см будет достаточно, если они продают такое количество) и снять с него изоляцию. Затем накрутите проволоку плотно, без зазоров, на оправку отвертки и измерьте длину накрученного участка линейкой. Полученная ширина намотки делится на количество витков, и в результате получается требуемый диаметр проволоки, из которого можно найти сечение.

Как проводить измерения, подробно показано в этом видео:

Какие формулы использовать

Вы уже знаете, что такое сечение провода из основ геометрии или черчения – это пересечение трехмерной фигуры с воображаемой плоскостью. Их точки соприкосновения образуют плоскую фигуру, площадь которой вычисляется по соответствующим формулам. Жила проводника обычно цилиндрическая и в поперечном сечении дает круг, поэтому площадь поперечного сечения проводника можно рассчитать по формуле:

R – радиус круга, равный половине диаметра;

Существуют провода с плоскими жилами, но их немного, и площадь поперечного сечения на них найти гораздо проще – достаточно перемножить стороны.

Чтобы получить более точный результат, помните об этом:

  1. Чем больше оборотов (должно быть не менее 15) на отвертке, тем точнее будет результат;
  2. Расстояние между катушками не должно быть слишком большим, так как из-за зазора погрешность будет больше;
  3. Необходимо провести несколько измерений, каждый раз меняя их начало. Чем больше измерений, тем точнее будет расчет.

Недостатком этого метода является то, что для измерения можно использовать небольшие провода, более толстые провода трудно намотать.

Определите площадь поперечного сечения проволоки по таблице

Использование формул не дает гарантированного результата, и как бы невзначай они забываются в самый нужный момент. Поэтому площадь поперечного сечения лучше определять по таблице, в которой приведены результаты расчетов. Если вам удастся измерить диаметр жилы, площадь поперечного сечения провода можно будет увидеть в соответствующей колонке таблицы:

Таблица диаметров проволоки

Если необходимо определить общий диаметр многожильного кабеля, рассчитайте диаметр каждой жилы отдельно и сложите полученные значения. Результат вычисляется по формуле или таблице.

При измерении площади поперечного сечения провода жила осторожно удаляется из изоляции, поскольку возможно, что ее толщина будет больше стандартной. Если по какой-то причине есть сомнения в точности расчета, лучше выбрать кабели или провода с запасом мощности.

Чтобы узнать примерное сечение приобретаемого кабеля, сложите мощность электроприборов, которые будут к нему подключены. Потребляемая мощность должна быть указана в техническом паспорте устройства. Исходя из известной мощности, рассчитывается общий ток, который будет протекать через проводник, и на основании этого выбирается площадь поперечного сечения.

Рекомендации по выбору площади поперечного сечения провода

Площадь поперечного сечения провода – это не то, что вы должны ожидать. Используемый материал также не лишен значения. Медная или алюминиевая проволока имеет определенный цвет, и если он сомнителен, то, скорее всего, это сплав металлов, используемый производителем для экономии средств. Это может привести к опасным последствиям, так как проводимость тока будет ниже, чем у заявленных металлов.

таблица - выбор сечений для накладного и скрытого монтажа

Площадь поперечного сечения провода определяется исключительно диаметром проводника. Некоторые покупатели ошибочно пытаются рассчитать поперечное сечение на основе общего диаметра (сердечник+изоляция) и вычесть из полученного результата предполагаемую толщину изоляции. Ни в коем случае не делайте этого, так как ошибка измерения будет слишком большой. Кроме того, в целях экономии металла производитель может утолщать саму изоляцию, и изделие выглядит вполне нормально.

Поперечное сечение в соответствии с ГОСТ или ТУ

Широкий ассортимент электротехнической продукции позволяет быстро решить проблемы, связанные с электромонтажными работами. Качество этой продукции очень важно, и вся продукция должна соответствовать требованиям ГОСТа.

В результате рынок насыщен низкокачественными и дешевыми товарами, которые необходимо перепроверять перед покупкой.

Если кабели, доступные в торговых точках по правильной цене, не соответствуют заданным параметрам, то остается покупка с запасом по сечению. Запас хода никогда не помешает качеству проводки. Также целесообразно обратить внимание на продукцию производителей, дорожащих своим именем – даже если она стоит дороже, это гарантия качества, а замена кабелей производится не так часто, чтобы на ней не стоило экономить.

Как определить сечение провода или кабеля?

При прокладке электрических кабелей убедитесь, что фактическое сечение кабеля соответствует указанному в проекте, поскольку этот параметр определяет сопротивление электрическому току, и его несоответствие вызовет перегрев и риск возгорания. На практике бывают ситуации, когда купленный кабель вообще не имеет маркировки, или у электрика возникают сомнения, соответствуют ли указанные характеристики реальным. В этом случае необходимо знать, как определить сечение кабеля на месте.

Почему существует такое расхождение?

Хотя в сегодняшней конкурентной среде производители изо всех сил стараются не разочаровать своих клиентов, некоторые из них идут на обман. Для этого они экономят металл, уменьшая диаметр. Уберите всего несколько квадратных миллиметров, и сотни километров кабеля окупятся значительным снижением стоимости.

И тогда они снизят цену для покупателя, и он будет счастлив. Но потребитель окажется в опасности, поскольку сопротивление проводника гораздо ниже заявленного. А в том месте, где проложен проводник, существует вероятность возгорания.

Пошаговые методы определения площади поперечного сечения проводника

Существует несколько способов измерения площади поперечного сечения с помощью диаметра сердечника. Если это одножильный провод, измерение будет производиться непосредственно на проводе, но одножильный проводник должен быть удален из катушки. Затем с него снимается изоляция, так что остается только металл.

Многожильный провод

Рис. 1 Снятие изоляции с проводников

Чтобы вычислить площадь круга по значению радиуса, используйте формулу: S = π × R 2 , где:

  • π – константа, равная 3,14;
  • R – радиус окружности.

Однако, поскольку с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам, формула для расчета примет такой вид: S = π × (D/2) 2 .

Диаметр проволоки

Рисунок 2 Диаметр проволоки

В зависимости от того, как измеряется диаметр, существует несколько методов расчета сечения проводов и кабелей. Давайте рассмотрим их.

По диаметру с помощью штангенциркуля или микрометра

Самым современным методом измерения диаметров являются такие приборы, как штангенциркули и микрометры. Эти устройства позволяют максимально точно измерить диаметр. Вам понадобится проволока и микрометр.

Проволока и микрометр

Рисунок 3: Проволока и микрометр

Рассмотрим пример определения поперечного сечения одножильного провода (см. рисунок 4).

Измерение площади поперечного сечения проволоки с помощью микрометра

Рисунок 4: Измерения с помощью микрометра

Для этого переведите защелку B в открытое положение. Ручка микрометра откручивается настолько, чтобы проволоку можно было легко поместить между щупами A. Затем устройство затягивается до срабатывания защелки с помощью рукоятки D. Затем в точке В снимаются показания по всем трем шкалам.

В данном примере диаметр составляет 1,4 мм, поэтому S = 3,14 × 1,4 × 1,4 / 4 = 1,53 мм2 . Та же процедура определения поперечного сечения может быть выполнена с помощью штангенциркуля.

Преимущество этого метода заключается в том, что можно измерить любой проводник с круглым сечением, даже если он уже установлен и используется для питания электрооборудования. Основным недостатком этого метода является высокая стоимость приспособлений, а покупать их для нескольких измерений явно непрактично.

Карандашом или шариковой ручкой

Этот метод основан на том, что проводник имеет одинаковый диаметр по всей длине. Возьмите обычный карандаш, ручку или маркер и намотайте проволоку по спирали. Чтобы устранить толщину изоляции, разрежьте ее по всей длине. Кольца должны располагаться как можно плотнее, чем больше расстояние между кольцами, тем ниже точность.

Определение поперечного сечения с помощью карандаша

Рисунок 5: Вид в разрезе с помощью карандаша

Поскольку все провода имеют одинаковую толщину, для определения диаметра медных проводов измерьте длину всей обмотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм. Используя ту же формулу, получаем площадь поперечного сечения S = 3,14 × 1 × 1 / 4 = 0,78 мм2 . Обратите внимание, что чем больше поворотов мы делаем, тем точнее определяем сечение.

Стоит отметить, что преимущество этого метода заключается в том, что для определения сечения можно использовать только ручные инструменты. Недостатками являются низкая точность и тот факт, что наматывать можно только тонкие проводники. В примере используется относительно тонкая проволока, но расстояние между витками уже заметно. Точность оставляет желать лучшего, очевидно, что алюминиевая проволока не может быть согнута таким образом.

Диаметр по линейке

Следует сразу отметить, что для измерений линейкой можно использовать только относительно толстую проволоку, так как чем меньше толщина, тем ниже точность. Диаметр проволоки можно определить по нитке или бумаге, причем последний вариант предпочтительнее, так как дает большую точность.

Подготовка бумаги к измерению

Рисунок 6: Подготовка бумаги к измерению

Оторвите небольшую полоску и сложите ее на одну сторону. Предпочтительнее использовать более тонкую бумагу, чтобы не нужно было складывать лист в несколько раз.

 Обертывание бумаги вокруг проволоки

Рисунок 7: Обертывание бумаги вокруг проволоки

Затем бумага помещается на проволоку и обматывается по окружности до соприкосновения с полосой. В точке контакта он складывается второй раз и помещается на линейку для измерения.

Измерение с помощью линейки

Рисунок 8: Измерение линейкой

Диаметр пряди D = L / 2 π отсчитывается от окружности L, а поперечное сечение рассчитывается, как показано ранее. Этот метод определения поперечного сечения хорошо работает для больших алюминиевых проводников. Однако точность этого метода самая низкая.

Диаметральный метод с использованием подготовленных таблиц

Этот метод подходит для проводников со стандартным сечением. Например, вы уже определили диаметр с помощью одного из описанных выше методов. Затем по таблице определяется площадь поперечного сечения.

Таблица 1: Определение площади поперечного сечения по диаметру проволоки

Например, если мы получим диаметр 1,8 мм, это соответствует 2,5 мм² согласно таблице.

Мощность или ток

Если вам известна емкость проводника, вы можете использовать ее для определения площади его поперечного сечения. Для этого нужен один из параметров проводника – ток или мощность. То же самое можно сделать, если вы умеете рассчитывать нагрузку. Затем выберите подходящий вариант из приведенных ниже таблиц. Однако следует учитывать, из какого материала изготовлен проводник – алюминия или меди.

Таблица 2: Выбор сечения медных кабелей в зависимости от потребляемого тока

Максимальный номинальный ток, A1,02,03,04,05,06,010,016,020,025,032,040,050,063,0
Стандартное сечение медного провода, мм 20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр проволоки, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Таблица 3: Для выбора сечения медного провода в зависимости от потребляемой мощности

Мощность прибора, в ваттах (Вт)100300500700900100012001500180020002500300035004000
Стандартное сечение медного провода, мм 20,350,350,350,50,750,751,01,21,51,52,02,52,53,0

Таблица 4: Сечение алюминиевой проволоки

Диаметр проволоки, мм1,61,82,02,32,52,73,23,64,55,66,2
Сечение провода, мм 22,02,53,04,05,06,08,010,016,025,035,0
Максимальный ток
Непрерывная нагрузка, A
1416182124263238556575
Максимальная мощность нагрузки
киловатт (кВт)
3,03,54,04,65,35,76,88,412,114,316,5

Например, если вы знаете, что максимальный ток, который может выдержать кабель при длительной нагрузке, составляет 21 А при прокладке алюминиевой проводки, то для выбора сечения нужно смотреть на линию выше – 4 мм2.

Расчет многожильных кабелей

Если используется многожильный кабель, в котором все жилы одинаковы, общая площадь поперечного сечения определяется путем сложения площадей всех жил. Например, измерьте размер одного проводника одним из описанных выше способов. Затем фактическая площадь поперечного сечения определяется по формуле So = n × Siгде

  • So – общее поперечное сечение всего проводника;
  • n – количество проводников одинакового диаметра;
  • Si – площадь поперечного сечения одного проводника.

Расчет сечения кабеля с помощью онлайн-калькуляторов

Советы электрика

При выборе провода или кабеля ВВГНГ для электросети обратите внимание на следующее:

  • Обратите внимание на цвет медной и алюминиевой проволоки, так как производитель мог сэкономить и использовать сплав, который значительно увеличивает электрическое сопротивление и не позволяет обеспечить приемлемую нагрузку на поперечное сечение.
  • Независимо от того, насколько тонкой является изоляция гибкого провода, для расчета сечения все равно достаточно измерить жилу. Поскольку дополнительные миллиметры позволят использовать меньшее сечение для подачи чрезмерной нагрузки, существует риск повреждения.
  • Если на каком-либо этапе вы не уверены в том, что сечение достаточно, или понимаете, что меньшие проводники использовать нельзя, лучше установить более толстые проводники.

Как вы можете определить, адекватны ли параметры?

Как правило, избежать подобных казусов при покупке можно, проявив предельную осторожность:

Как узнать сечение кабеля или провода по его диаметру

img25 августа 2012 года. imgКатегория: Кабели и провода

Сечение_кабеля_после_диаметра_поперек_сечения_к_диаметру

Здравствуйте, уважаемые посетители страницы “Записки электрика”.

Эта статья о том, как самостоятельно определить сечение провода по его диаметру.

В своей последней статье о кабеле ПУНП я сказал, что напишу серию статей о том, как правильно выбрать марку и купить кабели и провода.

Поэтому данная статья также имеет прямое отношение к этой теме.

Почему мы должны определять поперечное сечение кабеля или провода на основе его диаметра?

И нам это необходимо по нескольким причинам.

1. на бухте провода или кабеля отсутствует этикетка

Бывают случаи, когда на катушке с кабелем или проводом отсутствует этикетка с указанием сечения и других характеристик. Конечно, как опытный электрик, который имеет с этим дело почти ежедневно, я могу определить сечение провода или кабеля “на глаз”. Но я должен быть честным, иногда определение сечения может быть очень сложным.

2. 2. покупка проводов и кабелей

Вторая причина – покупка этих самых проводов и кабелей. Вы все знаете, и я не раз говорил вам, что в современных рыночных отношениях кабельно-проводниковая продукция “иногда” не соответствует требованиям современного ГОСТа. Но об этом мы поговорим более подробно в следующих статьях. Кому интересно, то подписывайтесь на получение уведомлений о новых статьях на сайте.

Как же определить сечение кабеля или провода по его диаметру?

Метод 1

Первый метод используется для определения площади поперечного сечения одного кабеля или провода.

Для этого нам необходимо с помощью обычного штангенциркуля или микрометра измерить диаметр жилы провода (кабеля) без изоляции. У меня нет микрометра, но штангенциркуль всегда присутствует в моем ящике с инструментами электрика.

sechenie_kabelya_после_диаметра_кабеля_до_диаметра_секции

В качестве примера я определю сечение жил кабеля ВВГнг, используя два метода. Наконец, давайте сравним результаты.

Вот кабель.

sechenie_kabelya_после_диаметра_сегмента_кабеля_диаметрsechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Давайте разрежем кабель и проложим провода.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Возьмите одну жилу (я взял синюю) и зачистите ее, т.е. удалите изоляцию жилы. Лично я использую для снятия изоляции стриппер Knipex 12 40 200 – рекомендую.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

С помощью штангенциркуля измерьте диаметр этого сердечника.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Я обнаружил, что диаметр измеренного сердечника составляет 1,8 (мм).

Затем подставим полученное значение диаметра в следующую формулу для вычисления площади круга.

sechenie_kabelya_после_диаметра_сегмента_кабеля_диаметр

Полученное значение 2,54 (кв.мм) – это фактический диаметр жил нашего кабеля.

Метод 2

Второй метод используется для определения сечения отдельного провода или кабеля на основе его диаметра без использования штангенциркуля или микрометра. Я считаю, что этот метод более сложный и трудоемкий.

Лучше использовать первый метод, так как он проще и точнее.

Но если у вас нет штангенциркуля или микрометра, вы можете использовать только второй метод. Для этого вам понадобится карандаш или ручка. Я использовал карандаш, но лучше использовать ручку или что-то более жесткое.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Все делается одинаково.

Отрежьте кабель до нужной длины и откусите любую прядь (я снова взяла голубую прядь).

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Снимите слой изоляции с этой жилы провода. Затем намотайте проволоку на карандаш.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Лучше намотать больше витков, так измерение будет более точным. Сама намотка должна быть выполнена таким образом, чтобы катушка плотно прилегала к другой катушке (без зазоров).

sechenie_kabelya_после_диаметра_сиденья_кабеля_диаметр

Вот что я получил.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Затем посчитайте, сколько раз вы повернулись. Я получил 10 оборотов.

Далее измеряем длину обмотки.

sechenie_kabelya_after_diameter_seat_cable_diameter_seat

Длина обмотки составляет 18 (мм).

Затем разделите длину обмотки на количество витков.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Теперь вы получите 1,8 (мм). Это диаметр сердечника, который вы ищете.

Диаметр жилы интересующего кабеля ВВГнг известен. Теперь, согласно уже известной нам формуле, определите его фактическое поперечное сечение.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Поскольку диаметр сердечника в обоих методах оказался одинаковым, соответственно, и их поперечные сечения одинаковы.

Метод 3

Третий метод применяется к поперечному сечению многожильного (гибкого) кабеля или провода.

Сначала нужно открутить сердечник и посчитать, сколько в нем проводов. Затем действуйте так же, как и в первом способе, определяя диаметр одной жилы штангенциркулем.

Например, количество проводов в пучке равно 12.

Измерив диаметр одной жилы, получаем значение 0,4 (мм).

Опять же, используя формулу для вычисления площади круга, вычислим сечение одной пряди в пучке.

sechenie_kabelya_после_диаметра_сегмент_кабеля_диаметр

Теперь рассчитайте сечение всего многожильного кабеля, умножив полученное сечение 0,125 (кв.мм) на количество жил в пучке.

sechenie_kabelya_после_диаметра_сегмента_кабеля_диаметр

Полученное значение 1,5 (кв.мм) является фактической площадью поперечного сечения гибкого кабеля или жилы провода.

Метод 4

Четвертый метод используется для определения сечения витого (гибкого) кабеля без использования штангенциркуля или микрометра.

Выполните все шаги, как описано выше для метода № 2. Единственное отличие заключается в том, что вам нужно намотать одну жилу из пучка на карандаш.

Определив диаметр одной жилы интересующего пучка гибких проводов или кабелей, найдите фактическое сечение по алгоритму, приведенному в методе №3.

P.S. Я постарался наглядно представить общепринятые способы определения диаметра проволоки. Если у вас есть вопросы, не стесняйтесь задавать их в комментариях. В следующих статьях я расскажу вам, что делать с полученным сечением жилы кабеля или провода и как проверить, соответствует ли оно действующим ГОСТам.

103 комментария на “Как определить сечение кабеля или провода по его диаметру”.

Большое спасибо за ваши интересные и познавательные статьи, я случайно наткнулся на ваш сайт и он мне очень понравился. Теперь вопрос по теме, насколько сильно качество меди влияет на сопротивление провода, так что достаточно просто определить сечение? Просто как купить ПВС на удлинителе, так мало того, что фактическое сечение занижено, так еще и сама жила жесткая, очень трудно даже скрутить и провода тоже попадаются, где заметна разница и цвете и мягкости жилы.

Да, конечно. Производители стараются сделать все возможное для снижения производственных затрат в ущерб качеству. Иногда алюминиевые проводники просто омеднены – да, такие случаи бывают. Как определить, что продукт качественный? В ближайшие дни появится новая статья на эту тему. Итак, кто еще не подписался на новые статьи, то подпишитесь, и вы будете получать уведомления по электронной почте, когда на сайте будет опубликована новая статья.

Недавно я купил PVS 2×2.5 от неизвестного производителя на недавно открывшейся строительной ярмарке. Я заказал пролет в 100 метров. Я заплатил за него 2500 рублей. Но когда рядом с домом оказался отсек расширения из настоящего ПВА 2х2,5, возникли сомнения и необходимость их развеять. Результат измерения проводов – диаметр провода в проводнике 0,25 мм (измеряется как микрометром, так и монтажным микроскопом), провода в проводнике 30 шт. Оказалось, что это вовсе не два с половиной квадрата. Это же подтвердил и скачанный ГОСТ на провода, согласно которому измерялись вес мотка и диаметр оболочки… После сложного разговора удалось обменять телеграмму обратно на деньги.
Сегодня я пошел другим путем. Купил в ОБИ две катушки ПУХНП 2х2,5 по 50 метров каждая. Производитель ООО “Ореол”, ул. Доватора, 152/3, г. Ростов-на-Дону, 344090 За эти 100 метров я заплатила 2118 рублей. После проведения измерений выяснилось, что сердечник состоит из 12 проволочек диаметром 0,38 мм каждая. S рассчитал 1,36 в квадрате… Может я чего-то не понимаю? Может быть, существует какой-то фактор, который делает общее сечение многожильного провода больше, чем одножильного, например, из-за большей поверхности охлаждения? Или все гораздо банальнее, и у людей просто закончилась совесть.
ЗС. Только что, для очистки совести, зашел в ближайший магазин DIY – там всеобщая путаница с сечениями. Существуют как хорошие, так и плохие провода. Но у меня нет нужного количества.

Сечение гибких (многопроволочных) проводов и кабелей рассчитывается, как указано в статье. Таким образом, вы рассчитали правильно.

В данном случае вопрос стоит несколько иначе. Гибкие кабели (провода) по ГОСТ 22483-77 имеют несколько классов. Каждый класс имеет свои требования к минимально допустимому сечению. Я расскажу вам об этом в ближайшее время.

Помимо алюминиевого медного покрытия, я видел намагниченную медь из китайских удлинителей.

Расчет сечения кабеля по диаметру

Правильный выбор электрического кабеля для питания электрооборудования является необходимым условием для долгой и стабильной работы установки. Использование проволоки неправильного типа чревато серьезными последствиями.

Физика ухудшения состояния электрической линии из-за использования неподходящего провода такова: из-за отсутствия в проводнике кабеля места для свободного движения электронов, плотность тока увеличивается, что приводит к чрезмерному выделению энергии и повышению температуры металла. Когда температура становится слишком высокой, изоляционная оболочка провода плавится, что может привести к пожару.

Чтобы избежать проблем, используйте кабель с проводниками правильной толщины. Одним из способов определения площади поперечного сечения кабеля является диаметр его проводников.

Калькулятор расчета поперечного сечения по диаметру

Калькулятор диаметра кабеля был разработан для упрощения расчетов. Он основан на формулах, которые можно использовать для расчета площади поперечного сечения одножильных и многожильных кабелей.

Измерьте поперечное сечение, измеряя жилу без изоляции, иначе ничего не получится.

Когда необходимо рассчитать десятки и сотни значений, онлайн-калькулятор может значительно облегчить жизнь электрикам и проектировщикам электрооборудования, делая расчеты более удобными и быстрыми. Просто введите значение диаметра проводника и, возможно, количество проводников, если кабель многожильный, и сервис покажет желаемое сечение проводника.

Формула расчета

Площадь поперечного сечения электрического проводника может быть рассчитана различными способами в зависимости от его типа. Во всех случаях для расчета площади поперечного сечения проводника в зависимости от его диаметра используется одна формула. Он имеет следующую форму:


D – диаметр проволоки.

Диаметр жилы обычно указывается на оплетке провода или на общей этикетке с другими техническими данными. При необходимости это значение можно определить двумя способами: с помощью штангенциркуля или вручную.

Первый метод очень прост и включает в себя измерение диаметра сердечника. Для этого снимите изоляционную оболочку, а затем используйте штангенциркуль. Значение, которое он показывает, – это диаметр сердечника.

Если провод скручен, распустите пучок, пересчитайте провода и измерьте штангенциркулем только один провод. Нет смысла определять диаметр всего пучка – он будет неправильным из-за наличия пустот. В этом случае формула для расчета площади поперечного сечения будет выглядеть следующим образом:

Расчет сечения кабеля по диаметру[1].docx - Microsoft Word (Product Activation Failure).jpg

D – диаметр проводника;

a – количество проводников в сердечнике.

Если штангенциркуля нет, диаметр сердечника можно определить вручную. Для этого небольшой участок проводника должен быть очищен от изоляционной оболочки и намотан на тонкий цилиндрический предмет, например, карандаш. Катушки должны плотно прилегать друг к другу. В этом случае формула для расчета диаметра сердечника проволоки выглядит следующим образом:


L – длина катушки проволоки;

N – количество полных витков.

Чем больше длина катушки, тем точнее будет результат.

Выбор из таблицы

Зная диаметр проволоки, можно определить площадь ее поперечного сечения с помощью готовой таблицы размеров. Таблица размеров для расчета площади поперечного сечения кабеля в зависимости от диаметра проводника выглядит следующим образом:

Диаметр проводника, ммПоперечное сечение кабеля, мм2
0.80.5
10.75
1.11
1.21.2
1.41.5
1.62
1.82.5
23
2.34
2.55
2.86
3.28
3.610
4.516

Как только среднеквадратичное значение известно, можно определить допустимые значения мощности и тока для медного или алюминиевого проводника. Это позволит определить, какую нагрузку может выдержать жила проводника. Для этого используйте таблицу максимального тока и номинальной мощности сечения проводника.

В воздухе (лотки, каналы, полости, проводники)Поперечное сечение, мм²В земле
Медные проводникиАлюминиевые проводникиМедные проводникиАлюминиевые проводники
Текущая страница АМощность, кВтТон. АМощность, кВтТок, AМощность, кВтТекущий. АМощность, кВт
220 (В)380 (В)220(В)380 (В)220(В)380 (В)220(В)
194.117.51,5775.917.7
355.516.4194.117.57,5388.375796.3
357.773775.917.744910.733.S388.4
*29.777.63777166013.339.54610.1
5517.136.7479.777.6109019.8S9.77015.4
7516.549.36013.739.51611575375.79019,8
9570,967.57516.549.3751503398.711575.3
17076.478.99019.859.73518039.6118.514030.8
14531.995.411074.777.45077549314817538.5
ISO39.6118.414030.897.17077560.518171046.7
77048.4144.817037.4111.99531077.6717.775556.1
76057,7171.170044131,617038584.7753.47956S
30567.1700.773551.7154.615043595.7786.333573.7
35077730.377059.4177.718550011037938584.7

Пересчет из ватт в киловатты

Для того чтобы правильно использовать шкалу сечение кабеля/ватт, важно сделать правильный перевод из ватт в киловатты.

1 киловатт = 1000 ватт. Поэтому мощность, выраженная в ваттах, должна быть разделена на 1000, чтобы получить значение в киловаттах. Например, 4300 ватт = 4,3 киловатта.

Примеры

Пример 1. Определите предельные значения тока и мощности для медного проводника с диаметром жилы 2,3 мм. Напряжение питания составляет 220 В.

Сначала определите площадь поперечного сечения проводника. Это можно сделать из таблицы или с помощью формулы. Первый случай дает значение 4 мм 2 , второй – 4,15 мм 2 .


Расчетное значение всегда точнее табличного.

Из таблицы мощности и тока можно сделать вывод, что для медного сердечника с сечением 4,15 мм2 допустима мощность 7,7 кВт и ток 35 А.

Пример 2. Рассчитайте значения тока и мощности для многожильного алюминиевого провода. Диаметр провода – 0,2 мм, количество жил – 36, напряжение – 220 В.

Для многожильного провода нецелесообразно использовать табличные значения, лучше воспользоваться формулой расчета площади поперечного сечения:


Теперь можно определить значения мощности и тока для алюминиевого многожильного провода сечением 2,26 мм2. Мощность – 4,1 кВт, сила тока – 19 А.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
