Как вывести провод на выключатель из розетки: схема подключения

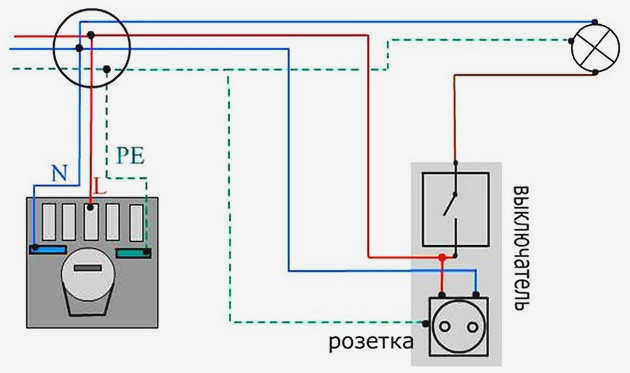

Для подключения выключателя от розетки необходимо использовать два провода: один подключается напрямую к нулевому контакту (N), а второй — через выключатель к фазному контакту (L) розетки, после чего эта цепь идет на светильник. Основная логика заключается в том, что выключатель должен разрывать только фазный провод.

Подготовка и необходимые инструменты

Прежде чем приступать к монтажу, подготовьте рабочий инструмент. Вам понадобятся крестовая и плоская отвертки, индикаторная отвертка для проверки наличия напряжения, нож электрика или стриппер для снятия изоляции, бокорезы и уровень для фиксации механизмов в подрозетниках. Если вы планируете соединять провода в распределительной коробке, используйте клеммники WAGO — это значительно упрощает процесс и повышает надежность контакта по сравнению со скрутками.

Безопасность стоит на первом месте. Обязательно отключите электропитание нужной группы через автоматический выключатель в распределительном щите. Проверьте отсутствие напряжения индикаторной отверткой на контактах розетки перед началом любых работ. Не пренебрегайте этим правилом, так как цена ошибки слишком высока.

Выбор кабеля и расчет нагрузки

Выбор сечения провода напрямую зависит от мощности оборудования, которое вы планируете подключать через этот узел. Чтобы найти номинальный ток (I), используйте формулу: I = P / U, где P — мощность в Ваттах, а U — напряжение (220 В).

При выборе кабеля ориентируйтесь на следующие нормы:

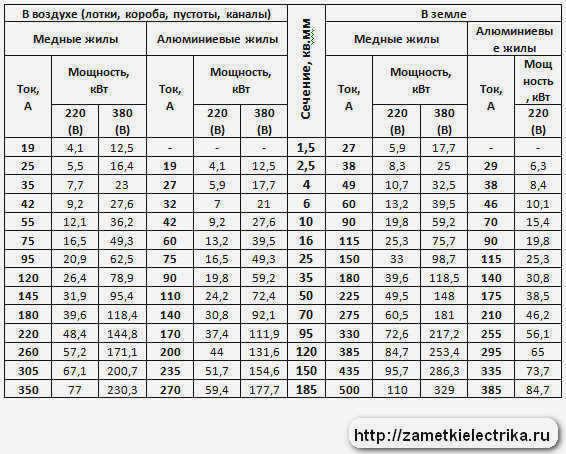

• Для медных проводников минимальное сечение должно составлять 1,5 мм² при внутренней прокладке.

• Если вы используете алюминиевый кабель, выбирайте сечение не менее 4 мм².

• Согласно ПУЭ, даже если вы подключаете одну лампочку, нельзя использовать провод тоньше 1 мм² для меди.

Не стоит пытаться запитать от такой связки мощные приборы вроде чайника или обогревателя. Выключатели обычно рассчитаны на ток до 16 А, в то время как розетки могут выдерживать до 25 А. Перегрузка приведет к перегреву контактов и возможному возгоранию.

Пошаговая инструкция по монтажу

Существует два основных способа реализации схемы: когда светильник находится рядом с розеткой или когда он расположен далеко. Если лампа близко, можно протянуть провода напрямую от подрозетника. В противном случае нейтральный провод (синий) лучше соединить в распределительной коробке для экономии кабеля и эстетики.

Шаг 1: Демонтаж и проверка

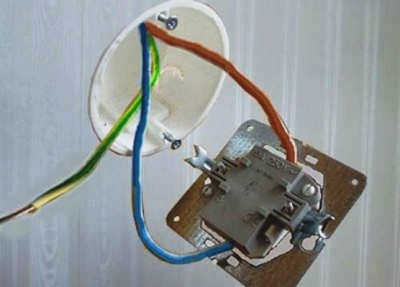

Снимите декоративную панель старой розетки. Открутите винты-фиксаторы лапок, которые удерживают механизм в стене. Извлеките устройство и ослабьте клеммы, чтобы отсоединить провода. Оставьте концы проводов длиной около 100 мм. С помощью индикаторной отвертки убедитесь, что фаза (где горит лампочка на инструменте) определена верно. В современных сетях синий провод — это ноль, желто-зеленый — заземление, а третий — фаза.

Шаг 2: Подготовка проводов

Зачистите изоляцию на концах новых жил на расстояние примерно 1 см. Если вы используете комбинированный блок (розетка и выключатель в одном корпусе), подготовьте два подрозетника рядом. Проложите кабель между ними в штробе или через имеющееся отверстие.

Шаг 3: Подключение механизмов

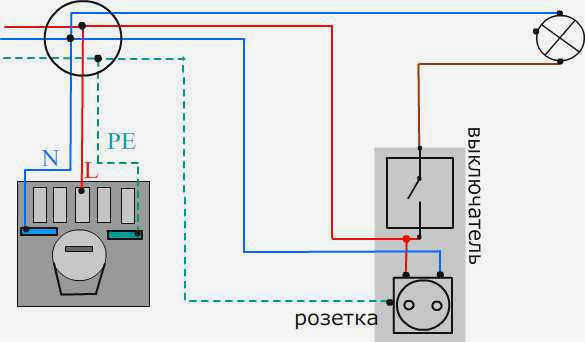

Сначала монтируем розетку. В одну колодку подключается фазный провод, в другую — нулевой. Заземление крепится к центральному контакту. Плотно затяните винты. Затем переходите к выключателю. Один провод (фазный от розетки) заходит во вводную клемму выключателя. Второй провод идет на светильник. Чтобы сохранить питание в самой розетке, нулевой провод от светильника нужно соединить с нулем розетки через клеммник WAGO или напрямую в подрозетнике.

Шаг 4: Фиксация и проверка

Установите механизмы в подрозетники и закрепите их винтами. Проверьте положение по уровню, чтобы рамки стояли ровно. Установите декоративные клавиши и лицевые панели. Включите автомат в щитке и протестируйте работу: розетка должна работать постоянно, а свет — включаться и выключаться кнопкой.

Важное ограничение: почему нельзя наоборот?

Многие совершают ошибку, пытаясь подключить розетку от выключателя. Технически это реализовать можно, но такая схема неработоспособна для бытовых нужд. Если вы выключите свет клавишей, питание на розетке мгновенно пропадет. Это сделает использование любых приборов (зарядки, телевизора) невозможным, пока не будет включен свет. Поэтому всегда делайте разветвление так, чтобы фаза на розетку шла в обход выключателя.

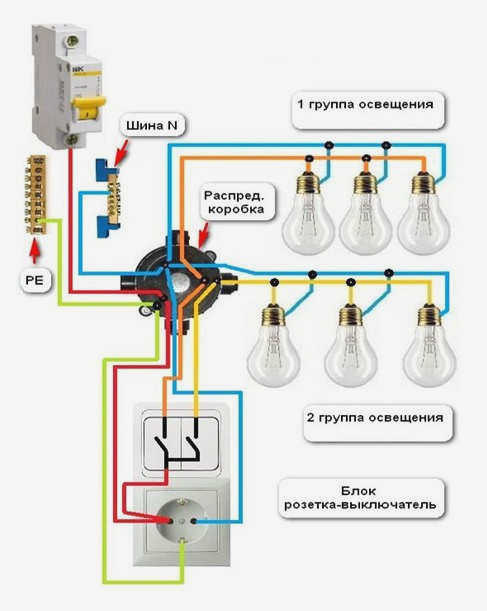

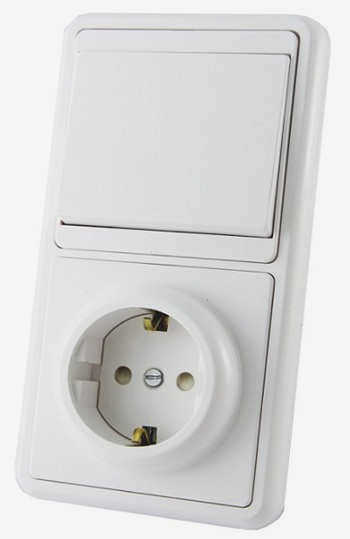

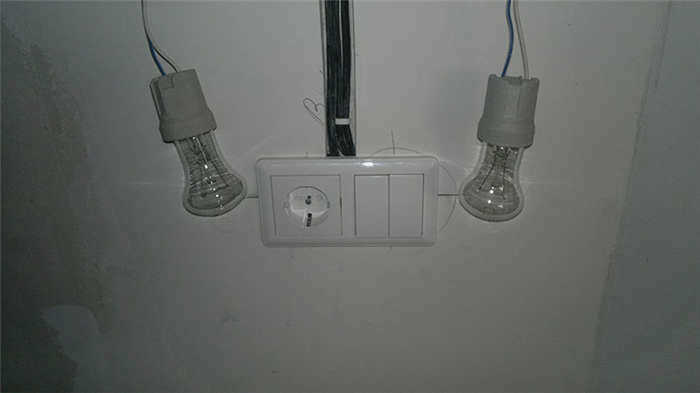

Если вам нужно обесточить какой-то прибор, например роутер, расположенный высоко, можно использовать блок «розетка + выключатель». В этом случае вы подключаете питание оборудования к розетке, а выключатель разрывает фазную линию внутри самого блока. Это позволит управлять питанием без необходимости лезть в щиток.
