Кабель-каналы для электропроводки: размеры и правила заполнения

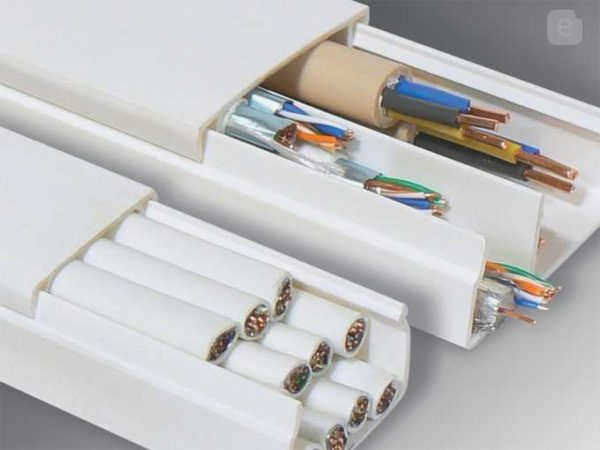

Для выбора подходящего кабельного канала необходимо ориентироваться на суммарное сечение всех прокладываемых проводов и соблюдать коэффициент заполнения. Согласно ПУЭ, для коробов с открываемыми крышками максимальное заполнение составляет 40% от внутренней площади сечения. Если вы используете глухие короба без возможности легкого доступа, этот показатель снижается до 35%. Это правило защищает кабели от перегрева: если забить канал под завязку, провода не смогут эффективно отдавать тепло в окружающую среду.
Нормативные требования и стандарты материалов
Проектирование электропроводки регулируется ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Этот документ устанавливает жесткие рамки для материалов, из которых изготавливаются короба. Кабель-каналы должны иметь индекс горючести не ниже В1. Это означает, что материал относится к трудногорючим веществам: он может воспламениться только при прямом контакте с огнем и обязательно прекратит горение после удаления источника тепла.

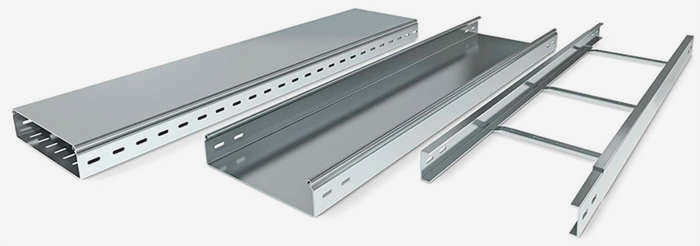

Выбор материала напрямую зависит от условий эксплуатации объекта. ПВХ (PVC) является самым популярным решением для жилых комнат и офисов из-за низкой цены и простоты монтажа. Однако в местах с повышенными требованиями к безопасности, например в школах или больницах, необходимо применять безгалогенные материалы с индексом нг(A)-HF. Они выделяют минимум дыма при пожаре. Для промышленных зон лучше подходит ABS-пластик, который выдерживает более высокие температуры (до +85 °C) и устойчив к ультрафиолету. Металлические каналы из оцинкованной стали незаменимы в технических зонах, где важна механическая прочность и стойкость к влаге.
Параметры проводов для точного расчета
Невозможно подобрать размер канала, не зная реальных габаритов кабеля. Важно различать сечение жилы и наружный диаметр провода с изоляцией. Именно внешний диаметр определяет, сколько жил физически поместится в короб.
Для меди действуют ориентировочные показатели: на 1 мм² сечения приходится примерно 10 А допустимого тока. Ниже приведены характеристики популярных проводов:
| Сечение жилы, мм² | Диаметр жилы, мм | Диаметр с изоляцией, мм | Площадь провода, мм² |
|---|---|---|---|
| 1,5 | 1,38 | 2,8–3,2 | 8,0 |
| 2,5 | 1,78 | 3,5–4,0 | 12,6 |
| 4 | 2,26 | 4,2–4,8 | 18,1 |
| 6 | 2,76 | 5,0–5,6 | 24,6 |
| 10 | 3,57 | 6,2–7,0 | 38,5 |
Как рассчитать размер кабельного канала
Расчет базируется на сравнении суммарной площади сечений всех кабелей с полезной площадью канала. Формула выглядит так: S_кабелей ≤ K_заполн × S_канала
Где Kзаполн — это 0,4 для коробов с крышками и 0,35 для глухих моделей. Площадь каждого кабеля в расчетах берется по формуле квадрата его наружного диаметра (S = D²), так как кабели не ложатся плотно друг к другу, а образуют пустоты.
Пример расчета: Вам нужно проложить два кабеля ВВГ 3×2,5 мм². Наружный диаметр такого кабеля составляет около 7,8 мм.
-
Площадь одного кабеля: 7,8 × 7,8 = 60,84 мм².
-
Общая площадь двух кабелей: 60,84 × 2 = 121,68 мм².
-
Требуемая площадь канала (с учетом запаса по ПУЭ): 121,68 / 0,4 = 304,2 мм².
В данном случае подойдет канал размером 25×16 мм, так как его внутренняя площадь составляет 400 мм², что обеспечивает необходимый запас. Всегда округляйте расчетное количество проводов в меньшую сторону. Это даст вам пространство для маневра при монтаже и возможность добавить один-два провода в будущем.
Справочная таблица размеров и вместимости
Чтобы упростить подбор, используйте данные о том, сколько проводов разного сечения помещается в стандартные короба с учетом коэффициента заполнения 40%.
| Размер канала (мм) | Провод 1,5 мм², шт | Провод 2,5 мм², шт | Провод 4 мм², шт | Провод 6 мм², шт |
|---|---|---|---|---|
| 12×12 | 7 | 4 | 3 | 2 |
| 20×10 | 10 | 6 | 4 | 3 |
| 25×16 | 20 | 12 | 8 | 6 |
| 40×16 | 32 | 20 | 14 | 10 |
| 60×40 | 120 | 76 | 53 | 39 |
Стандартная длина большинства пластиковых каналов составляет 2 метра. Металлические лотки обычно поставляются отрезками по 2,5 метра. При заказе всегда проверяйте минимальную упаковку: часто цена указана за метр, но продается сразу отрезок целиком.

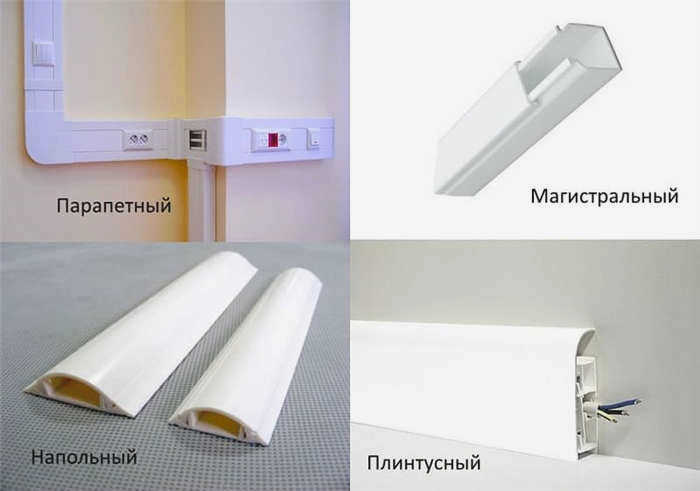

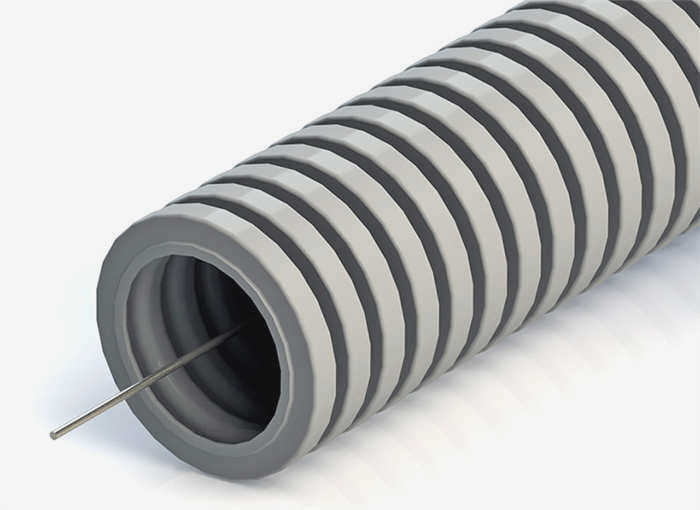

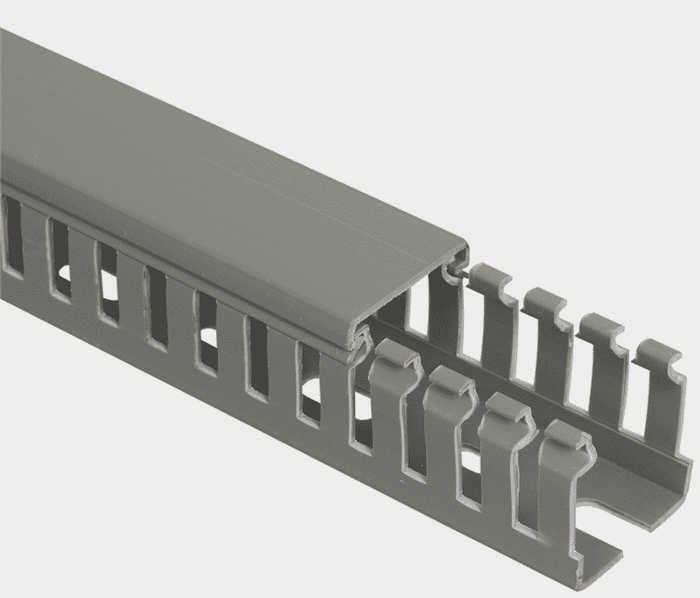

Классификация по типам конструкции
Выбор формы канала зависит от места его установки и эстетических задач.
-

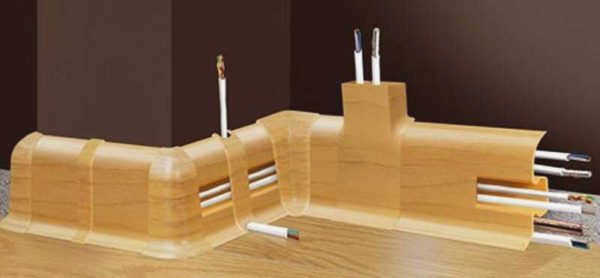

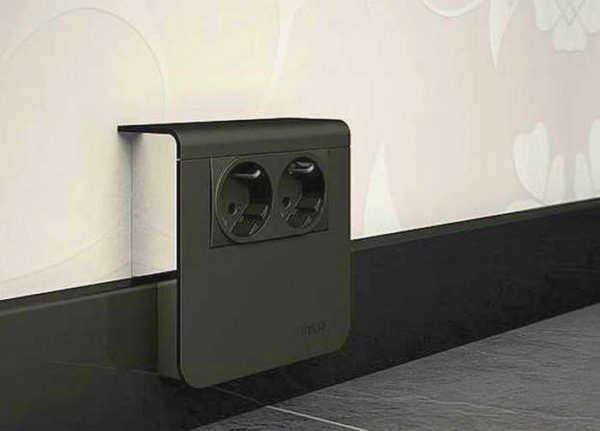

Плинтусные каналы. Это разновидность пластикового плинтуса с внутренним желобом. Они позволяют спрятать проводку вдоль пола, не штробя стены. Популярны в жилых комнатах.
-

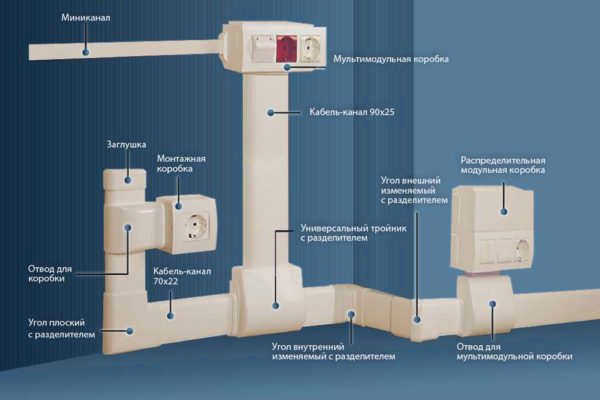

Парапетные (магистральные) каналы. Имеют большой объем и устанавливаются на уровне парапета или вдоль стен в офисах. Подходят для разветвленных сетей.
-

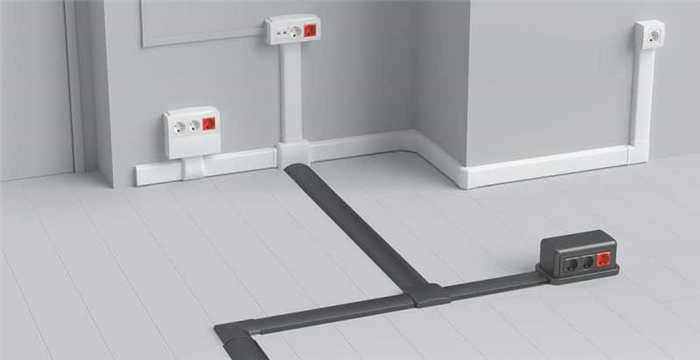

Напольные кабели. Изготавливаются с закругленным профилем, чтобы люди не спотыкались при ходьбе.
-
Угловые каналы. Имеют треугольное сечение и монтируются в углах потолка или стен для сохранения геометрии помещения.
-
Прозрачные короба. Используются преимущественно для декоративной подсветки светодиодными лентами.

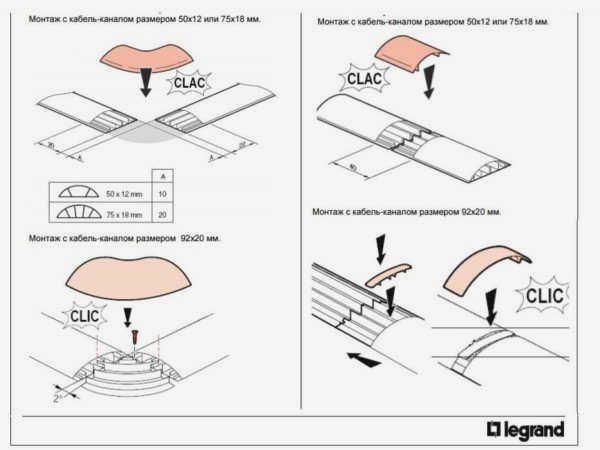

Правила монтажа и крепежа
Способ фиксации канала зависит от основания стены. На деревянных поверхностях лучше использовать гвозди с широкой головкой или саморезы. Для гипсокартона подходят только саморезы, а для бетона или кирпича обязательны дюбели.
Соблюдайте дистанцию между креплениями: она должна составлять примерно 60–70 см. Чтобы стык не выглядел неаккуратным, устанавливайте крепеж на расстоянии 3–5 см от края профиля или места соединения. При работе с пластиком используйте острые ножницы по металлу для чистого среза. Если нужно сделать вырез под розетку, сначала разметьте и отрежьте крышку, а затем — сам корпус. Это гарантирует идеальное совпадение деталей при сборке.
