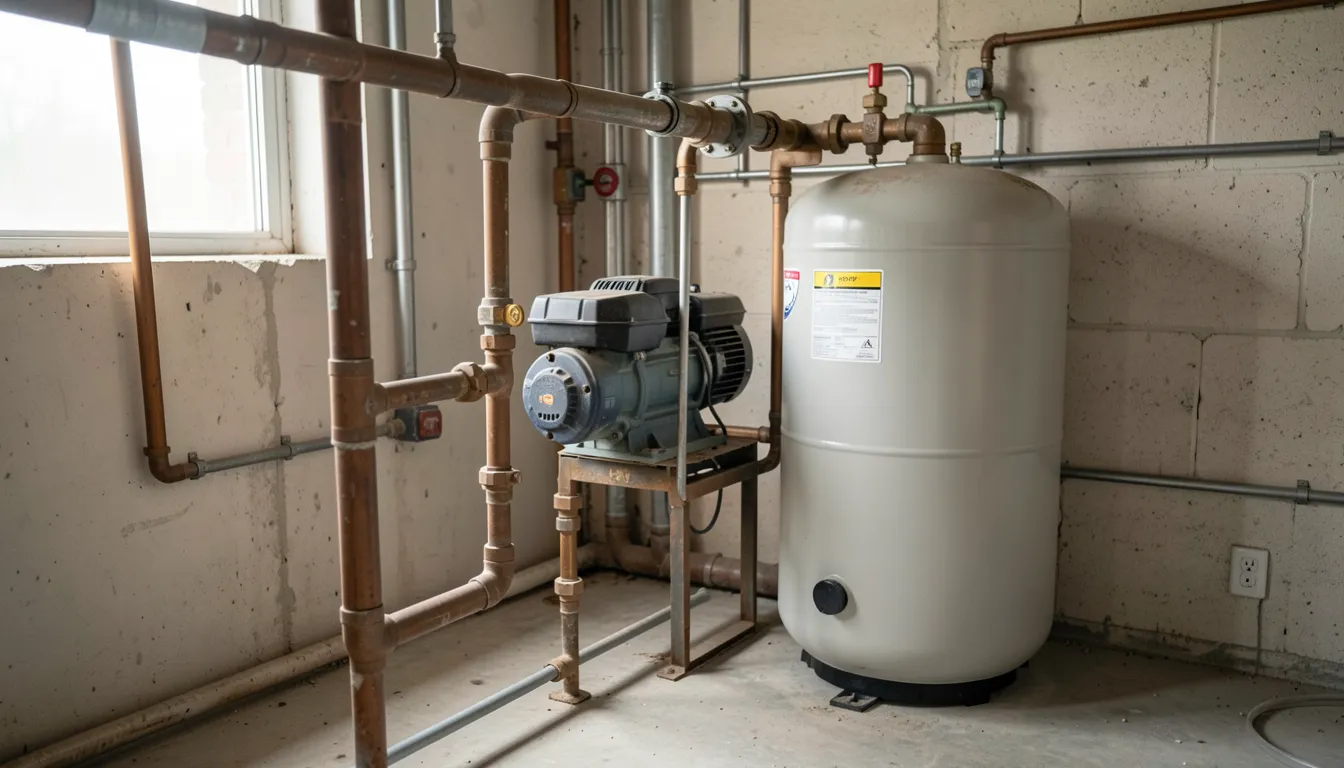

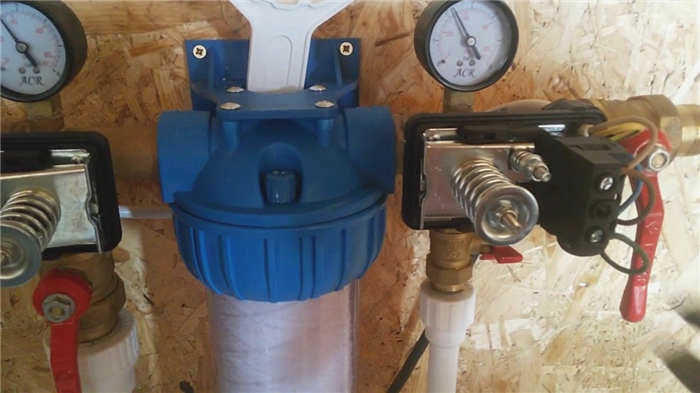

Электрическая схема подключения насоса с поплавком

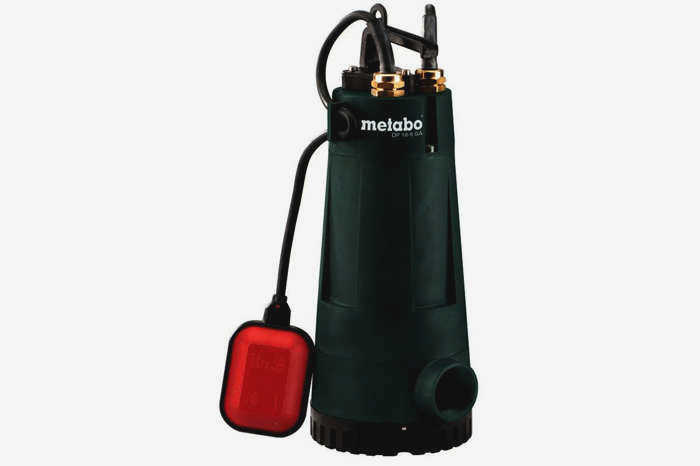

Электрическая схема подключения погружного насоса с поплавком зависит от двух ключевых факторов: режима работы системы (наполнение или откачка) и типа электросети (однофазная 220 В или трехфазная 380 В). Поплавковый выключатель работает как автоматический размыкатель или замыкатель цепи, реагируя на изменение уровня жидкости.

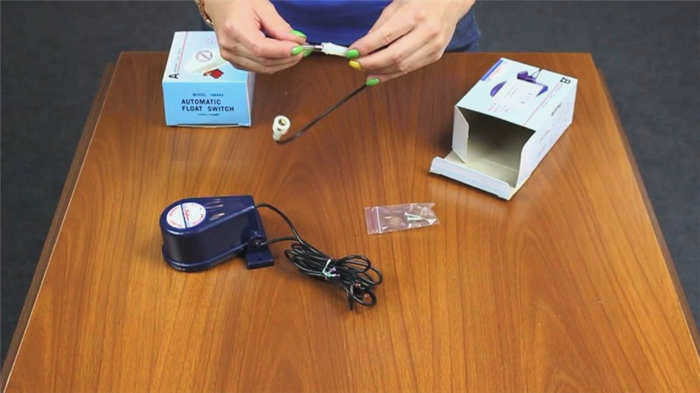

Логика работы поплавкового выключателя

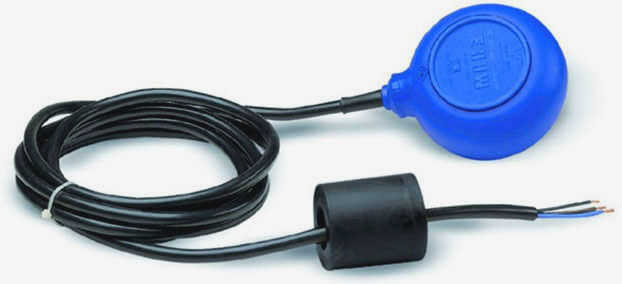

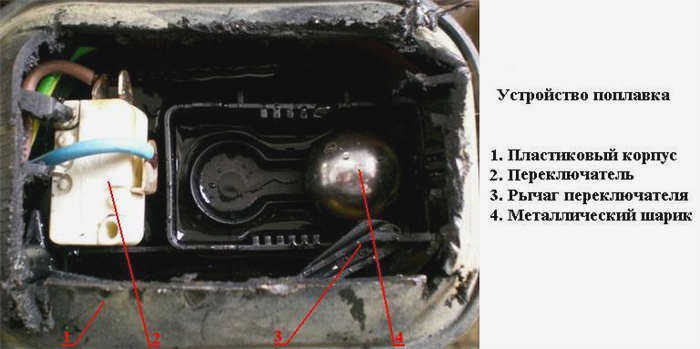

Конструкция стандартного поплавка включает пластиковый корпус, внутри которого находится электрический переключатель и стальной шарик. Когда уровень воды меняется, шар перемещается под действием силы тяжести или плавучести, воздействуя на рычаг и замыкая (или размыкая) контакты.

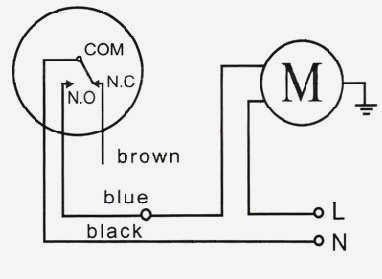

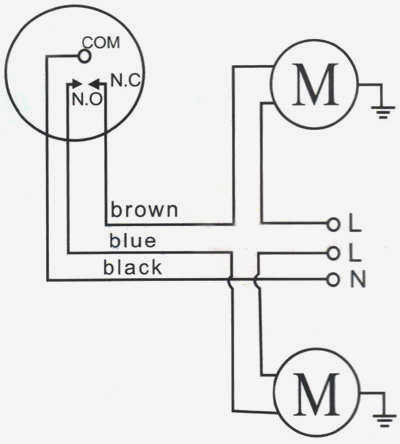

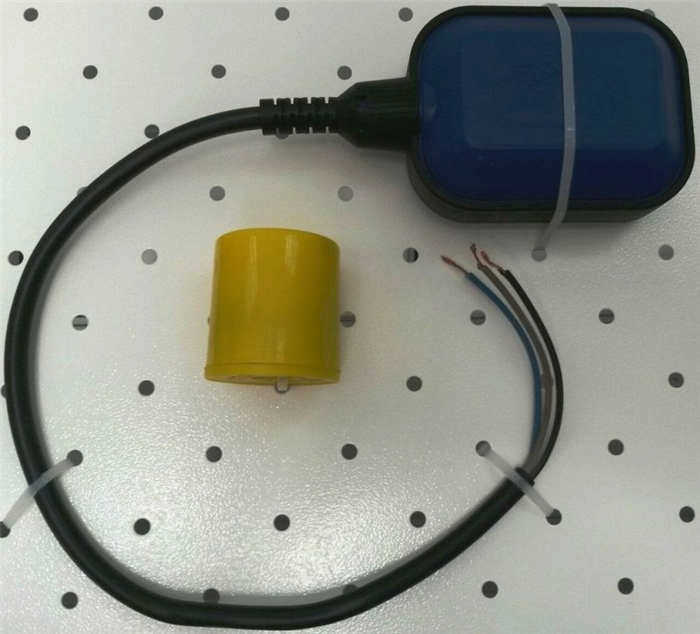

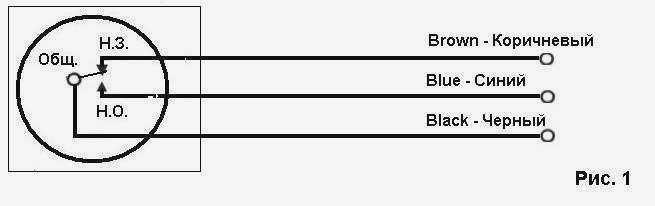

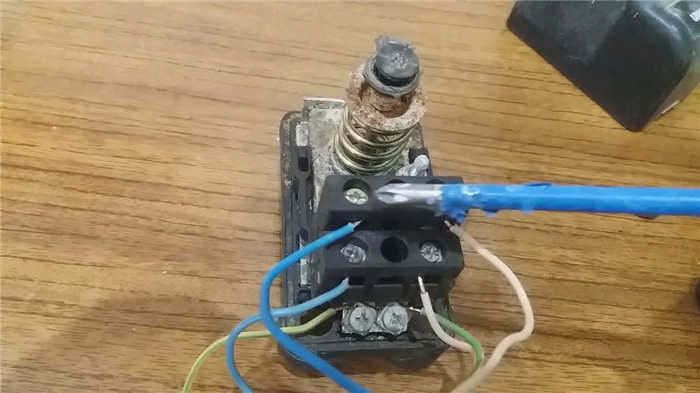

Типовая схема кабеля поплавка предусматривает три провода: коричневый, синий и черный. Обычно один провод является общим, а два других отвечают за нормально замкнутый (NC) и нормально разомкнутый (NO) контакты. При движении поплавка вверх или вниз происходит переключение между этими режимами.

Сценарии применения электрических схем

Правильное соединение проводов определяет, будет ли насос защищать резервуар от перелива или предотвращать «сухой ход».

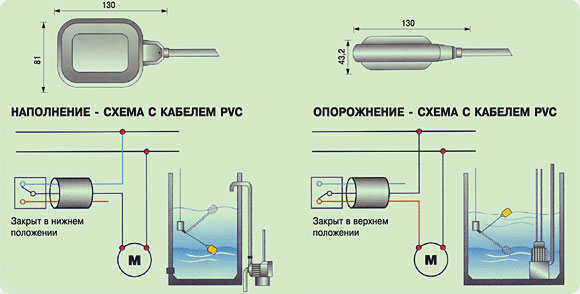

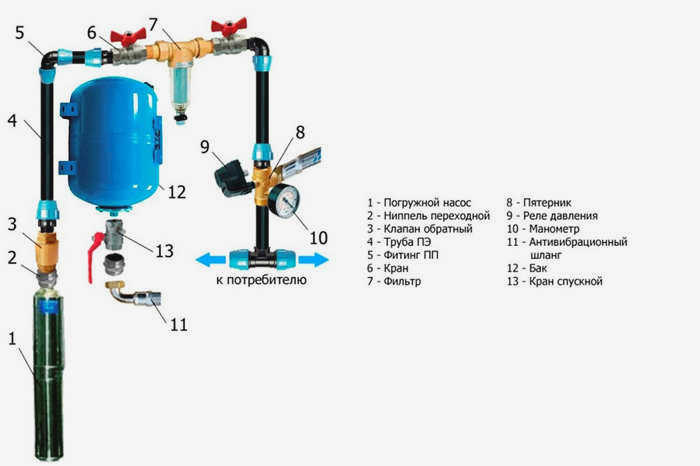

Наполнение накопительной емкости

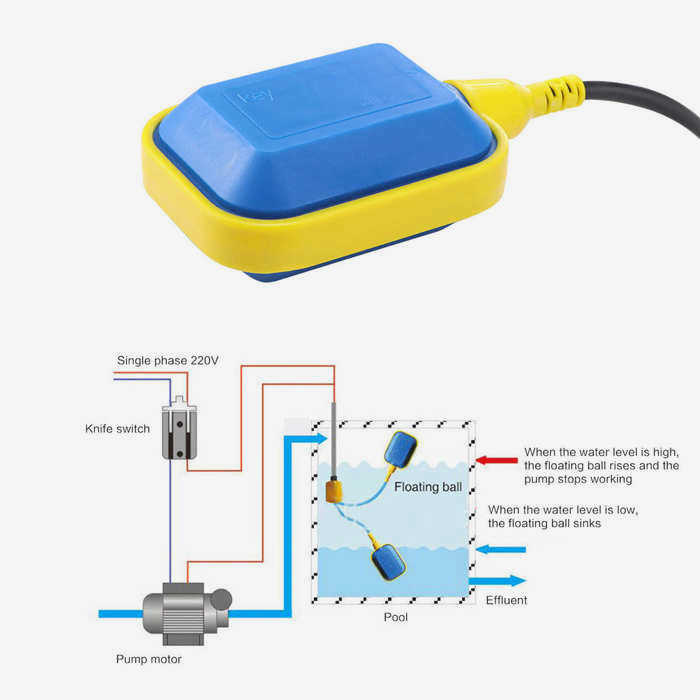

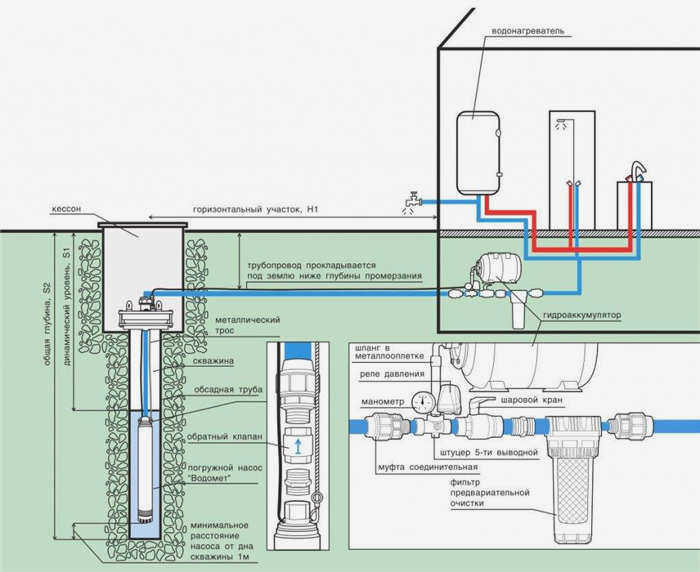

В этом режиме поплавок выступает в роли датчика верхнего уровня. Основная задача — вовремя остановить подачу воды из скважины при достижении баком максимальной отметки. Как только уровень падает до минимально допустимого значения, реле или прямой контакт замыкают цепь, и насос начинает наполнение.

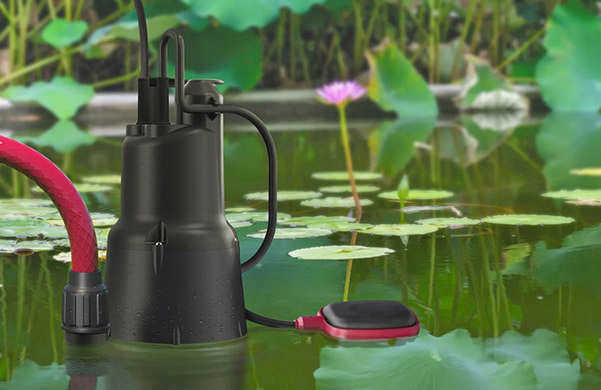

Откачка воды (дренаж)

При дренаже логика работы меняется на противоположную. Насос включается при достижении верхнего уровня жидкости и работает до тех пор, пока поплавок не опустится в нижнее положение. Это критически важно для предотвращения перегрева двигателя, так как насос отключается до того, как вода полностью уйдет из резервуара.

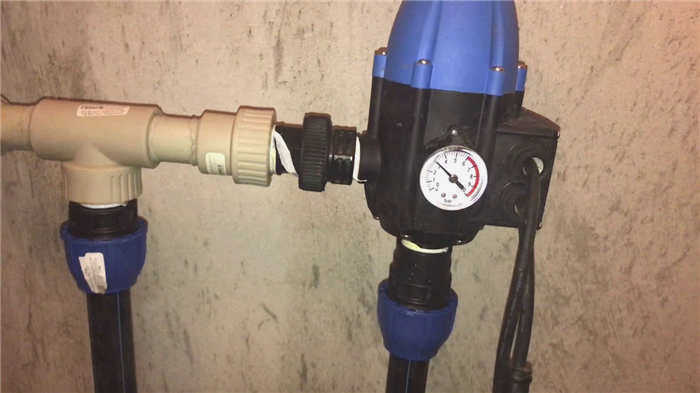

Схемы подключения: однофазные и трехфазные системы

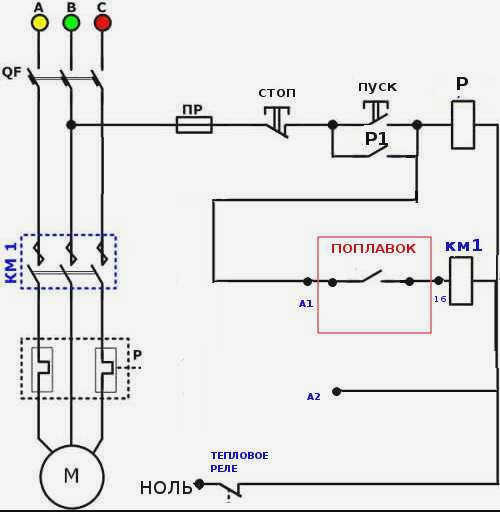

Для управления мощными двигателями поплавок не подключается напрямую к силовым проводам, а используется через промежуточное устройство — контактор (магнитный пускатель) или реле. Это защищает хрупкие контакты выключателя от высоких токов.

Подключение одного поплавка

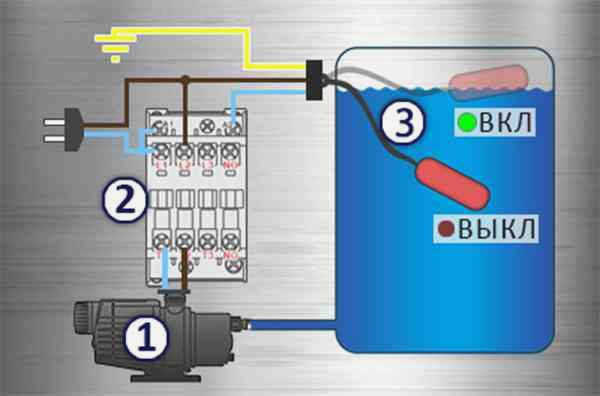

Если в системе используется один датчик, он управляет катушкой контактора.

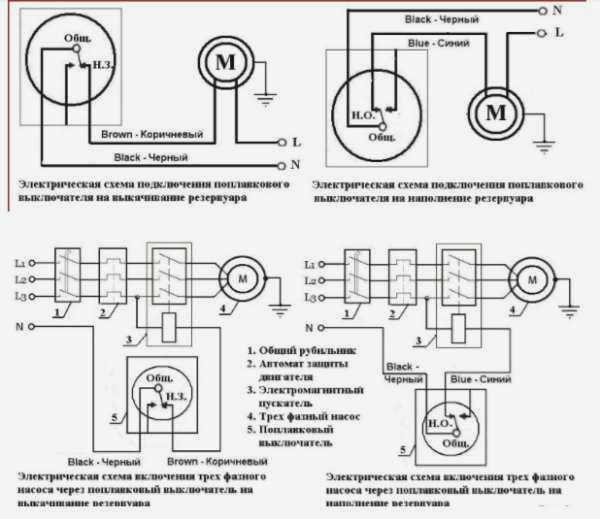

1. Для однофазного насоса (220 В) цепь управления проходит через контакт поплавка и подает напряжение на катушку пускателя, который замыкает силовые фазы двигателя.

2. При работе с трехфазным насосом (380 В) схема аналогична, но управление осуществляется через контактор, способный коммутировать три фазы.

Использование двух поплавков для точного контроля

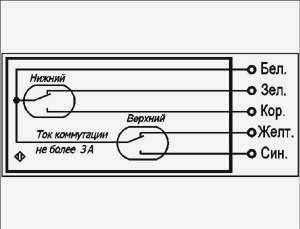

Один поплавок не позволяет задать четкие границы включения и выключения, что приводит к слишком частому срабатыванию двигателя. Для решения этой задачи устанавливают два датчика на разной высоте.

• Верхний поплавок служит сигналом к запуску насоса при достижении критического уровня.

• Нижний поплавок выполняет роль защиты от сухого хода, отключая систему, когда уровень воды падает ниже безопасной зоны.

Для работы с реле серии NJYW1 схема может быть дополнена датчиками (электродами). Например, модель NJYW1-BL1 позволяет поддерживать уровень сразу в двух резервуарах, используя комбинацию датчиков для минимального и максимального уровней жидкости.

Специализированные решения для сложных сред

При работе с фекальными стоками или агрессивными жидкостями обычные пластиковые поплавки быстро выходят из строя из-за налипания грязи. В таких случаях применяются специализированные устройства, например, серия Taurus.

Внутри корпуса таких датчиков вместо воздуха находится засыпка из металлической дроби (гранул), а само устройство имеет три герметичные камеры. Это обеспечивает надежную работу даже при наличии твердых частиц в воде. Для защиты оборудования от перелива и сухого хода в сложных системах можно использовать до трех поплавков: один для запуска основного насоса, второй — для отключения при низком уровне, и третий (резервный) — для включения дополнительного насоса, если основной не справляется с объемом стоков.

Техническое обслуживание и безопасность

Надежность автоматики напрямую зависит от состояния изоляции кабеля и герметичности корпуса поплавка.

• Проверяйте целостность оболочки кабеля, так как мягкие провода легко повреждаются при монтаже или эксплуатации.

• Раз в месяц промывайте корпус поплавка струей воды, чтобы предотвратить его застревание на стенках резервуара или трубах.

• При сборке самостоятельно убедитесь, что кабельный ввод надежно изолирован смолой или специальными уплотнениями для защиты от влаги.



Для обеспечения безопасности эксплуатации обязательно наличие заземления в электрической схеме и использование конденсатора, который помогает двигателю стартовать при нагрузке.
