Инструмент для зажима интернет-кабеля: виды и кримперы

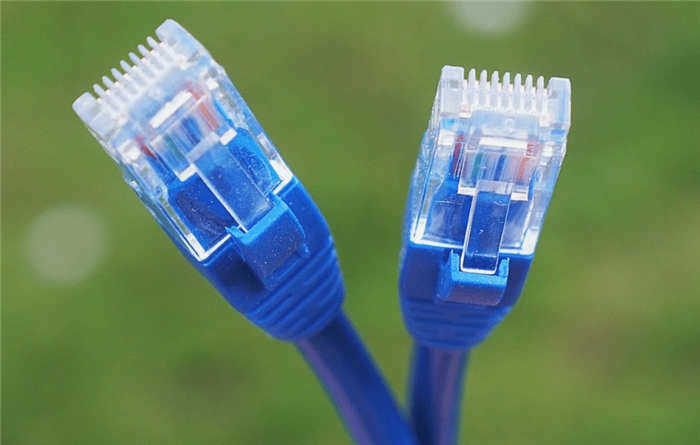

Для профессионального монтажа интернет-кабеля используется обжимной инструмент, который в технической среде называют кримпером. Он предназначен для фиксации коннекторов на концах витой пары путем механического сдавливания контактов. Основным стандартом для сетевых разъемов является RJ-45 (8P8C), где 8 позиций и 8 контактов обеспечивают передачу данных в локальных сетях. Если работа связана с телефонными линиями, применяются другие типы разъемов: RJ-12 (6P6C), RJ-11 (6P4C или 6P2C).

Классификация инструментов по назначению и типам разъемов

Выбор устройства напрямую зависит от того, какой тип кабеля и коннекторов вы планируете использовать. Ошибочный выбор приведет к невозможности качественного соединения или повреждению жил. Специалисты разделяют инструменты на узкоспециализированные и универсальные модели.

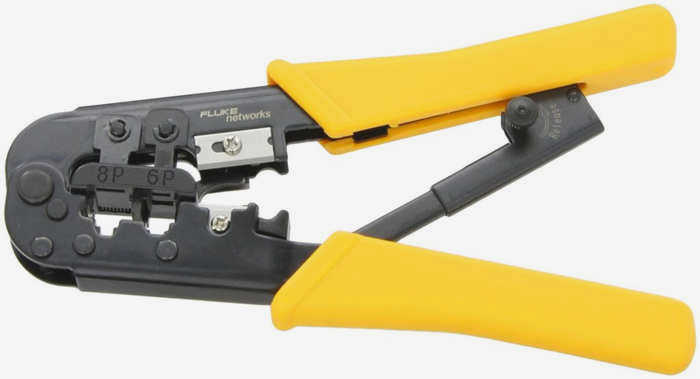

Универсальные кримперы часто имеют в рабочих губках несколько гнезд (матриц), что позволяет работать с разными стандартами. Например, популярный инструмент может одновременно подходить для Ethernet-кабелей формата 8P8C и телефонных линий форматов 6P6C или 6P4C. Количество таких посадочных мест в качественных моделях обычно варьируется от 4 до 6.

При выборе стоит ориентироваться на следующие стандарты:

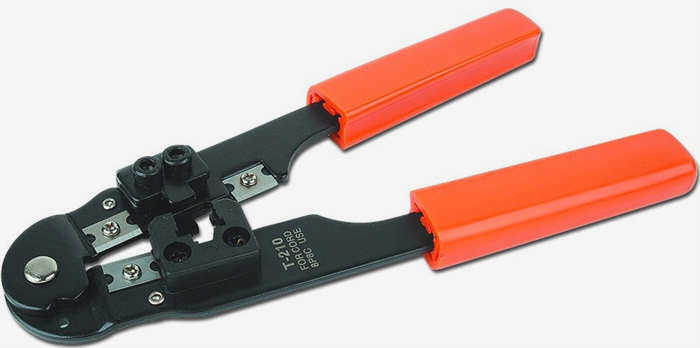

• 8P8C (RJ-45) — основной стандарт для интернет-кабеля и витой пары;

• 6P6C / 6P4C (RJ-12/RJ-11) — используются для телефонных соединений;

• Комбинированные модели — позволяют работать с набором разъемов, например, сочетание 8P8C и 6P6C.

Профессиональный монтаж требует не только обжима, но и подготовки кабеля. Поэтому многие современные кримперы являются многофункциональными устройствами «3 в 1». Они включают в себя функции обжима, снятия изоляции (стриппинга) и обрезки проводов. Наличие встроенного лезвия для резки упрощает работу, избавляя от необходимости носить с собой отдельные кусачки или бокорезы.

Технические особенности конструкции кримперов

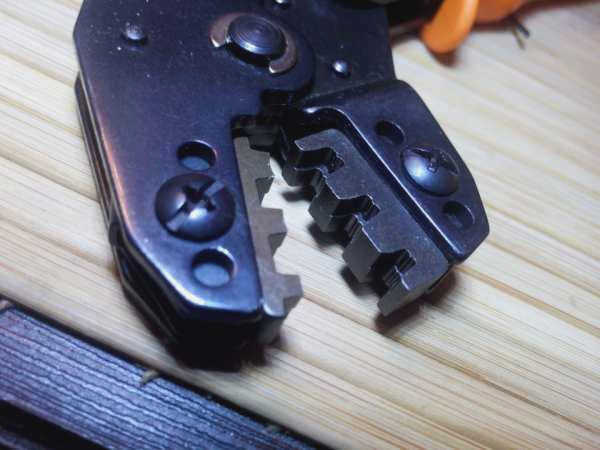

Конструктивно инструмент напоминает плоскогубцы, однако его рабочая часть существенно отличается. Вместо обычных губок здесь установлены специальные матрицы — выемки нужного размера под конкретный тип разъема. Губки могут быть соединены шарниром или располагаться параллельно друг другу для обеспечения равномерного давления при опрессовке.

Рабочие элементы изготавливаются из стали, которая проходит процесс закалки. Края матриц обрабатывают антикоррозийными составами для защиты от влаги и износа. Эргономика играет критическую роль в скорости работы: головка инструмента часто имеет изогнутую или округлую форму. Такая геометрия снижает нагрузку на запястье мастера при длительных сессиях монтажа.

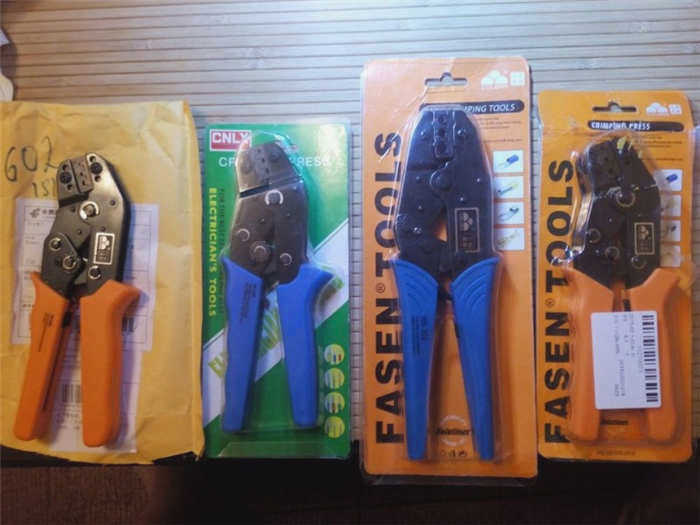

Рукоятки инструментов обычно имеют пластиковое покрытие. Для повышения комфорта и предотвращения проскальзывания используются прорезиненные вставки. Длина корпуса варьируется от 175 до 210 мм, что обеспечивает оптимальный рычаг для создания необходимого усилия при зажиме контактов.

Стрипперы и инструменты для заделки кабеля

Если задача состоит только в подготовке провода к монтажу, используется стриппер (съемник изоляции). Этот инструмент позволяет аккуратно снять внешнюю оболочку или индивидуальную изоляцию с каждой жилы, не повреждая медный проводник. Модели премиум-класса позволяют регулировать глубину зачистки, что исключает риск перерезания самой жилы.

Для работы в патч-панелях, коммутационных шкафах и розетках применяются другие устройства — инструменты для заделки (punch down tools). Они используются для соединения жил с контактами внутри модулей или кросс-боксов. Например, система Z-MAX использует специализированный инструмент Z-TOOL, который подходит как для экранированных, так и для неэкранированных модулей. Он позволяет фиксировать кабель зажимным кольцом в задней части модуля.

Для контроля качества выполненных соединений обязательно применяется кабельный тестер. Прибор выявляет обрывы линий, короткие замыкания, перегрузки или затухание сигнала. Наличие светодиодных индикаторов на тестере позволяет быстро визуально оценить правильность распиновки всех пар в кабеле.
