Импульсное реле для освещения: схема подключения и принцип работы

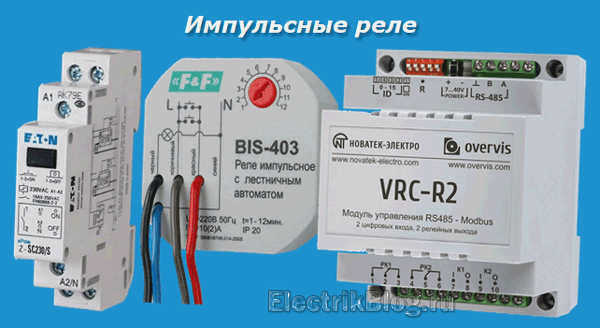

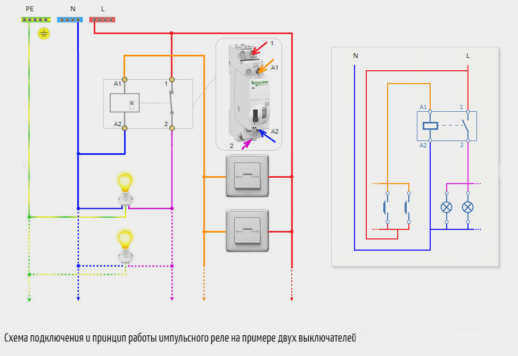

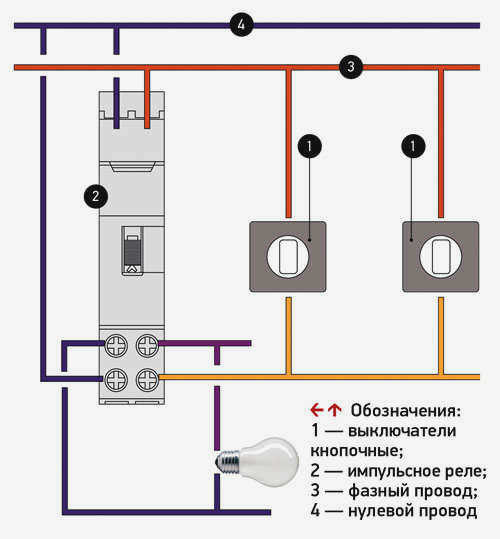

Для подключения импульсного реле в стандартную схему освещения используется принцип параллельного соединения управляющих кнопок. Основная схема подразумевает, что фаза подается на вход кнопок, от них идет сигнальный провод к контакту катушки (обычно маркируется как A1), а нейтраль подключается напрямую к контакту катушки (A2) и к нагрузке (лампе). Силовая часть соединяется так: фаза поступает на общий контакт реле (например, 1 или L), а с выходного контакта (например, 2 или T) провод идет непосредственно к светильнику.

Импульсное реле против проходных выключателей

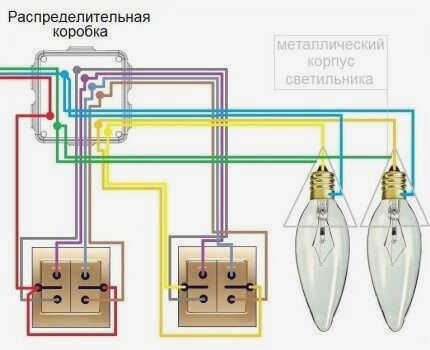

Традиционные схемы управления из нескольких точек строятся на комбинации проходных и перекрестных переключателей. Это требует прокладки трехжильного кабеля (например, ВВГнг-Ls 3*1,5) между всеми точками управления. При увеличении количества мест количество проводов растет в геометрической прогрессии, что усложняет монтаж и увеличивает расход дорогостоящего кабеля.

Импульсное реле кардинально меняет подход к разводке. Все кнопки управления подключаются параллельно на одну линию. Это позволяет реализовать неограниченное число точек включения света в одном помещении. Вы можете использовать двухжильный кабель или даже тонкую низковольтную проводку сечением 0,5–0,75 мм², так как ток в цепи управления составляет менее 0,5 А. Расстояние между кнопкой и реле может достигать 600 метров.

Выбор технологии зависит от задач. Классические переключатели надежны за счет отсутствия автоматики. Реле же позволяют экономить на материалах и легко масштабировать систему. Например, в длинном коридоре или на лестничном пролете можно установить десятки кнопок без лишней траты кабеля.

Различия типов реле: электромеханические и электронные

Перед покупкой важно понимать разницу между двумя основными технологиями. Это влияет не только на цену, но и на логику подключения питания.

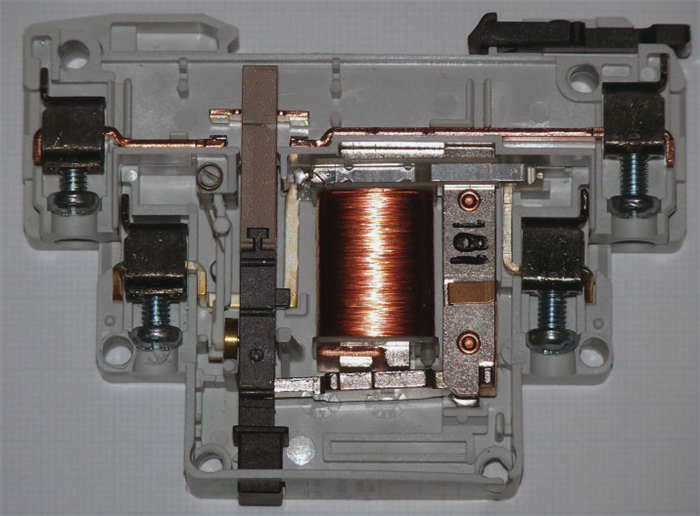

Электромеханические модели работают на базе катушки, сердечника и подвижного якоря. Энергия потребляется только в момент нажатия кнопки для переброса контактов. Такие устройства обладают высокой надежностью и устойчивы к сетевым помехам. Они запоминают свое состояние (вкл/выкл) даже при полном отключении электричества.

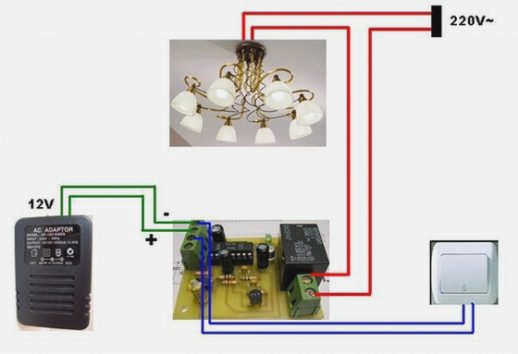

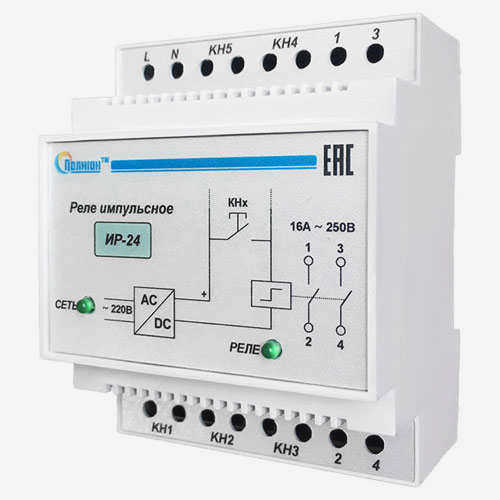

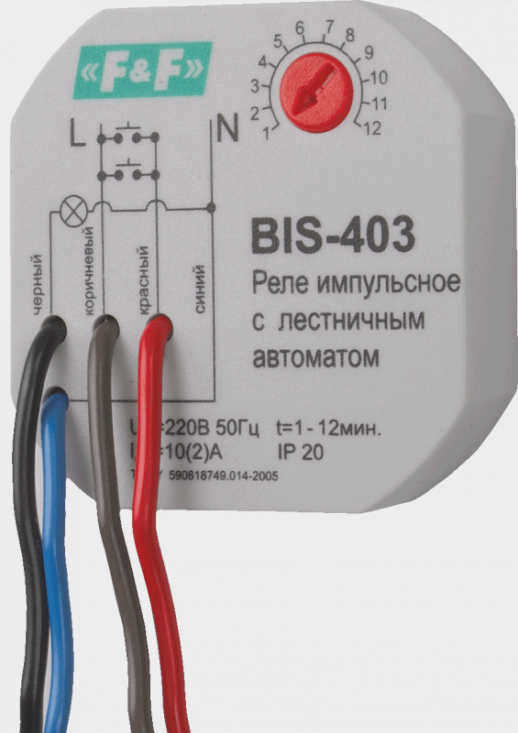

Электронные реле базируются на микроконтроллерах и полупроводниковых ключах, таких как симисторы. У них компактные габариты и богатый функционал: можно настроить таймеры задержки или управление через Wi-Fi. Однако электронная начинка более чувствительна к помехам в сети. Важно помнить, что питание на электронное реле должно подаваться постоянно для поддержания его работоспособности.

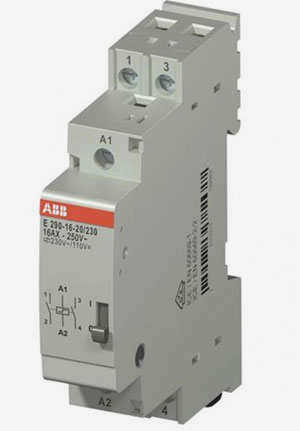

Маркировка контактов и подготовка компонентов

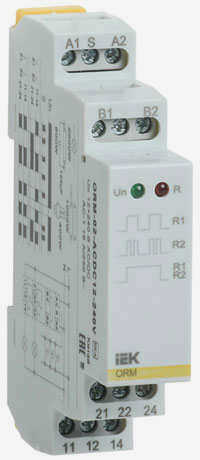

Чтобы не допустить ошибок при монтаже, нужно разобраться в буквенных обозначениях на корпусе устройства. Типичная маркировка включает следующие элементы:

• A1 и A2 — это клеммы катушки реле. На них подается напряжение для срабатывания механизма (чаще всего 220 В).

• L или 1 — входной силовой контакт, куда приходит фаза для питания нагрузки.

• N — клемма нулевого провода.

• T или 2 — выходной силовой контакт, от которого провод идет к лампе.

• ON и OFF — специальные контакты в моделях с центральным управлением для принудительного переключения состояния.

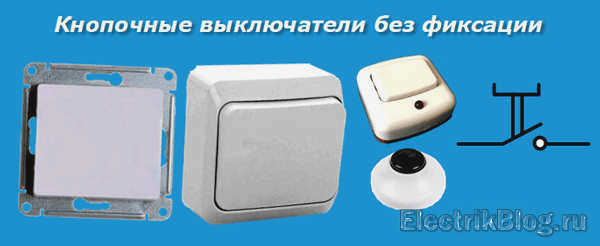

Критически важный момент касается выбора управляющих элементов. Для работы импульсного реле категорически не подходят обычные клавишные выключатели с фиксацией положения. Вам нужны только кнопки без фиксации, работающие по принципу звонка: нажали — контакт замкнулся, отпустили — пружина вернула кнопку в исходное положение. Если оставить обычный выключатель в положении «включено», катушка реле будет находиться под напряжением слишком долго, что приведет к перегоранию изоляции.

Пошаговая схема подключения освещения

Процесс монтажа лучше всего начинать со сборки щита. Правильная структура защищает и оборудование, и человека.

Сначала установите автомат защиты группы света (например, на 6А или 10А). Он защищает кабели питания светильников и цепи управления. Далее монтируется само импульсное реле на DIN-рейку.

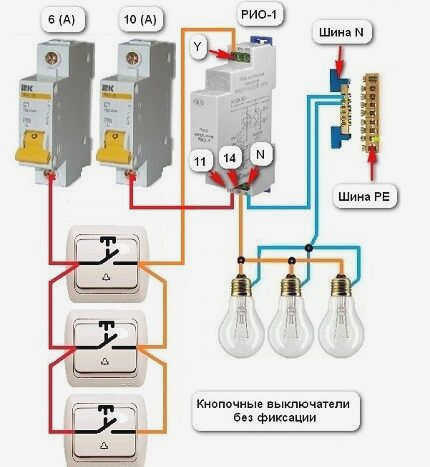

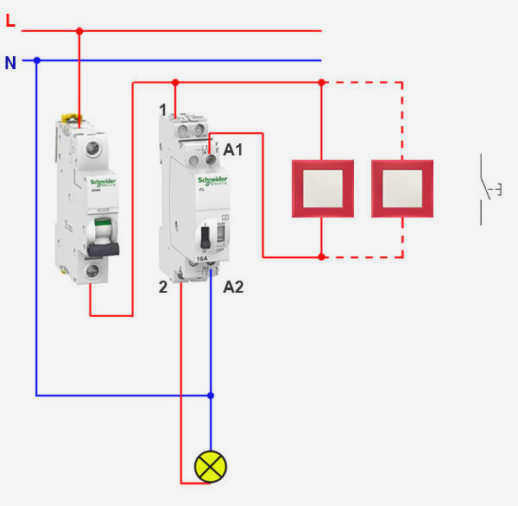

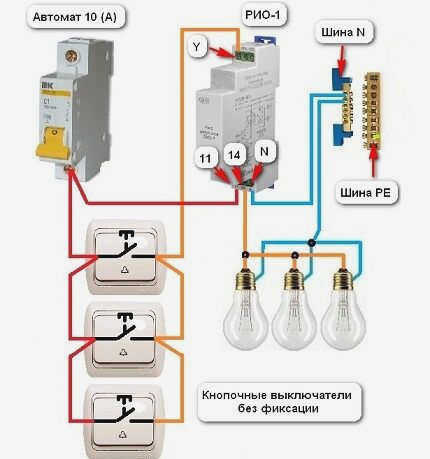

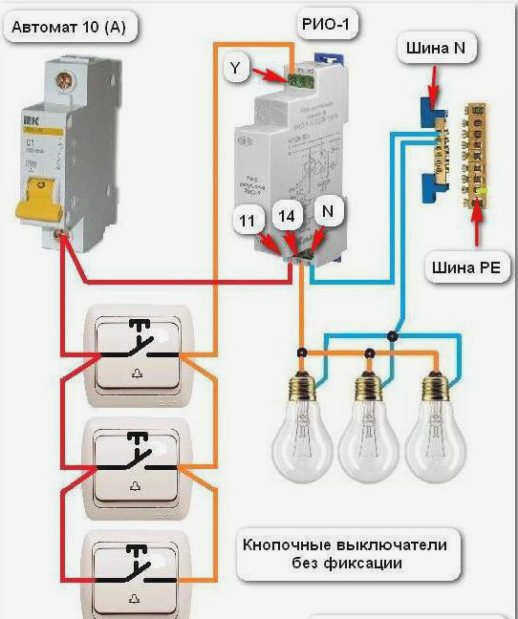

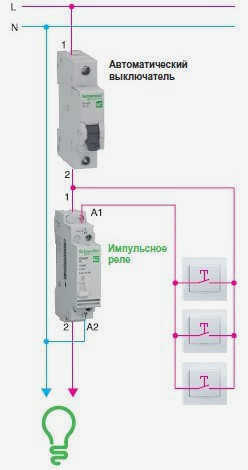

Для реализации схемы с тремя кнопками выполните следующие шаги:

1. Подключите фазный провод от автомата к первой кнопке, затем соедините все кнопки между собой параллельно.

2. От последней кнопки проведите сигнальный провод к контакту A1 катушки реле.

3. Подключите нулевой провод (N) к контакту A2 реле и к одной из клемм светильника.

4. Проведите фазу от автомата напрямую к силовому входному контакту реле (клемма 1 или L).

5. От выходного контакта реле (клемма 2 или T) проведите провод к оставшейся клемме светильника.

При такой схеме нажатие любой из кнопок подаст кратковременный импульс на катушку, и контакты перебросят фазу на лампу или разомкнут цепь. Если вы используете реле с центральным управлением, можно добавить «мастер-кнопку», которая одной командой погасит весь свет в помещении.
