Глубина штробы для электропроводки: нормы и размеры

Стандартная глубина штробы для прокладки одиночного силового кабеля составляет 20–30 мм, а максимальная глубина не должна превышать 25–26 мм при работе с несущими конструкциями. Если кабель укладывается в защитной ПВХ-гофре или металлической трубе, глубину необходимо увеличить до 25–40 мм, чтобы обеспечить полную посадку изоляции без натяга. Ширина канала обычно варьируется от 10 до 30 мм в зависимости от количества жил и диаметра используемой защиты.

Технические параметры штробления

Размеры каналов напрямую влияют на механическую прочность стены и долговечность электропроводки. Слишком мелкая штроба приведет к тому, что слой штукатурки над кабелем будет слишком тонким, что чревато появлением трещин при усадке здания или температурных колебаниях. С другой стороны, чрезмерно глубокие и широкие борозды ослабляют структуру материала, особенно в случае с кирпичной кладкой или газобетонными блоками.

Для планирования работ удобно ориентироваться на следующие показатели:

• Одиночный кабель (2–3 жилы) в кирпиче или штукатурке требует глубины 20–30 мм и ширины 10–20 мм.

• Прокладка в гофре диаметром 16–20 мм подразумевает штробу глубиной 25–40 мм и шириной 25–35 мм.

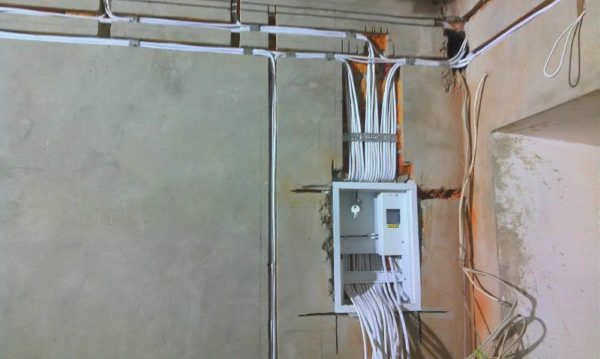

• Групповая прокладка нескольких кабелей или жгутов требует углубления до 35–60 мм при ширине от 35 мм и выше.

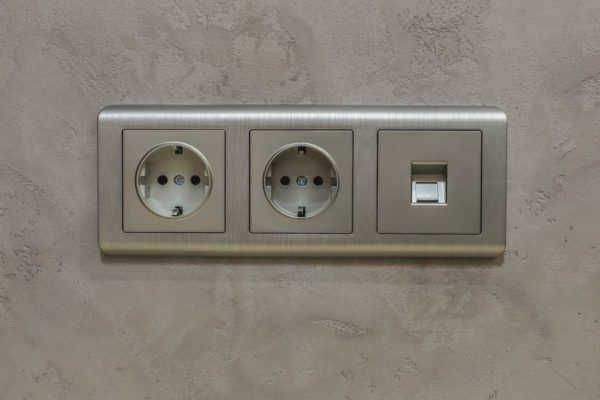

При монтаже подрозетников для розеток или выключателей глубина полости увеличивается до 45–70 мм, чтобы корпус изделия встал вровень с плоскостью стены.

Правила размещения трасс по СНиП

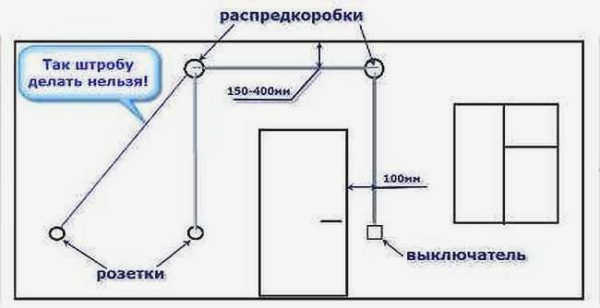

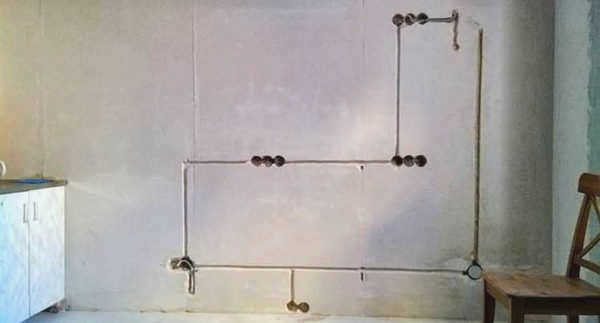

Прокладка кабеля должна быть предсказуемой и безопасной. Согласно строительным нормам (СНиП 3.05.06-85), штробы допускается делать только строго вертикально или горизонтально. Наклонные линии — это исключение, которое применимо лишь на мансардных этажах, где трассы идут параллельно скатам крыши.

Существуют жесткие ограничения по удаленности от других коммуникаций и конструктивных элементов:

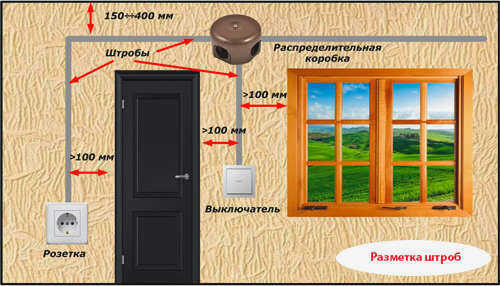

1. От углов помещений, оконных и дверных проемов нужно отступать не менее 10 см.

2. Расстояние до газовых, водопроводных или канализационных труб должно составлять минимум 50 см.

3. Прокладка кабеля в межплиточных швах потолочных перекрытий категорически запрещена из-за риска повреждения жил при естественной усадке дома.

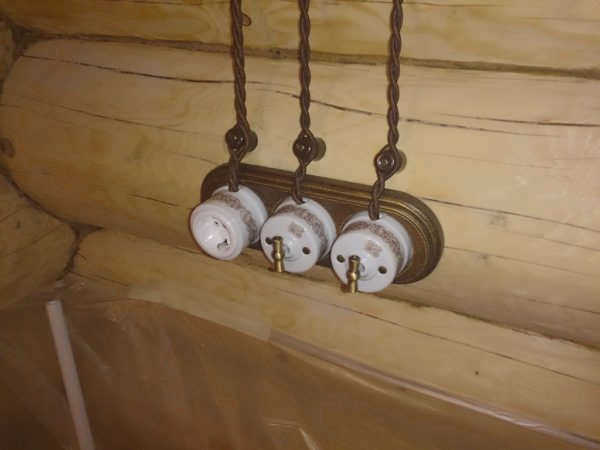

Категорический запрет наложен и на штробление несущих железобетонных конструкций. Если в процессе работы вы обнаружили арматуру, прокладывать кабель сквозь неё нельзя — это нарушает несущую способность здания. В таких случаях трассу необходимо изменить или использовать открытый способ монтажа.

Выбор инструмента для работ

Метод штробления зависит от материала стен и требуемой чистоты реза. Для работы с бетоном, кирпичом или деревом можно применять разные подходы.

Болгарка (УШМ) позволяет сделать два параллельных пропила на расстоянии 2–3 см друг от друга, после чего оставшаяся перемычка выбивается перфоратором. Это быстрый метод, но он создает колоссальное количество пыли и требует обязательного использования респиратора и защитных очков.

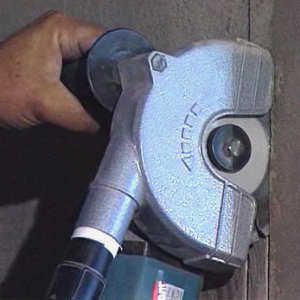

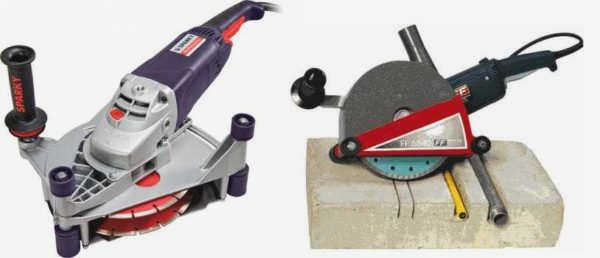

Штраборез считается более профессиональным инструментом. Он оснащен двумя алмазными дисками, которые режут оба края штробы одновременно. Это дает идеально ровный шов и позволяет регулировать ширину канала за счет изменения расстояния между дисками. Большим преимуществом является возможность подключения строительного пылесоса напрямую к инструменту для минимизации мусора.

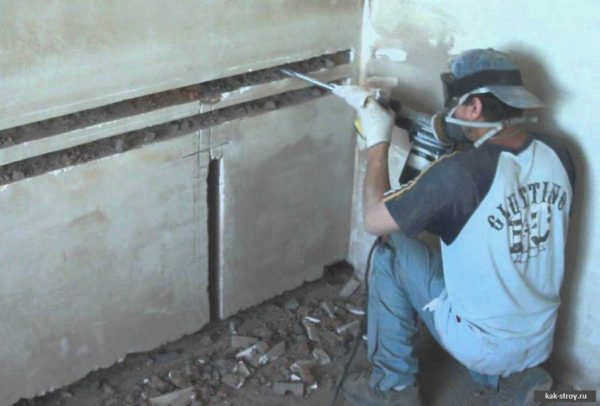

Перфоратор с насадкой «лопатка» подходит для мягких материалов, таких как газобетон или старый кирпич. В плотном бетоне этот метод крайне трудозатратен и дает рваные края, которые придется выравнивать буром диаметром 12 мм, чтобы избежать повреждения изоляции кабеля острыми выступами.

Для самых сложных случаев или при работе в исторических зданиях используют молоток и зубило. Это медленный процесс, который подходит для штукатурки или дерева, но требует аккуратной обработки краев наждачной бумагой после завершения работ.

Особенности работы с разными материалами

Бетонные стены требуют осторожности из-за наличия стального каркаса. Перед началом работ рекомендуется просканировать поверхность детектором арматуры. Если кабель необходимо провести в полу, его следует закладывать только в бетонную стяжку.

Кирпич — более податливый материал, но при работе с силикатным кирпичом важно помнить о его хрупкости. Глубокие штробы в кладке могут привести к разрушению перегородок.

Газобетонные блоки отличаются легкостью обработки, однако их пористая структура требует особого подхода. Увеличивать глубину канавки в таком материале нужно осторожно, так как из-за низкой плотности стен велик риск потери устойчивости конструкции при слишком масштабном удалении материала.

Заделка штроб и финишная отделка

После укладки кабеля и его фиксации (через каждые 5–7 см с помощью пластиковых зажимов) канавки необходимо подготовить к заделке. Сначала из них полностью удаляют пыль строительным пылесосом. Затем поверхность грунтуют кистью, а после полного высыхания грунтовки можно слегка увлажнить штробу водой для лучшей адгезии раствора.

В качестве наполнителя используют штукатурную смесь, строительный гипс или специальные составы. Важно заполнять паз так, чтобы после высыхания слой отделочного материала был устойчивым и не имел риска отслоения. Если проводка планируется под гипсокартонным потолком, кабели можно закрепить на поверхности перекрытия в гофре, что избавит от необходимости штробить бетон.
