Как сделать катушку для намотки удлинителя своими руками

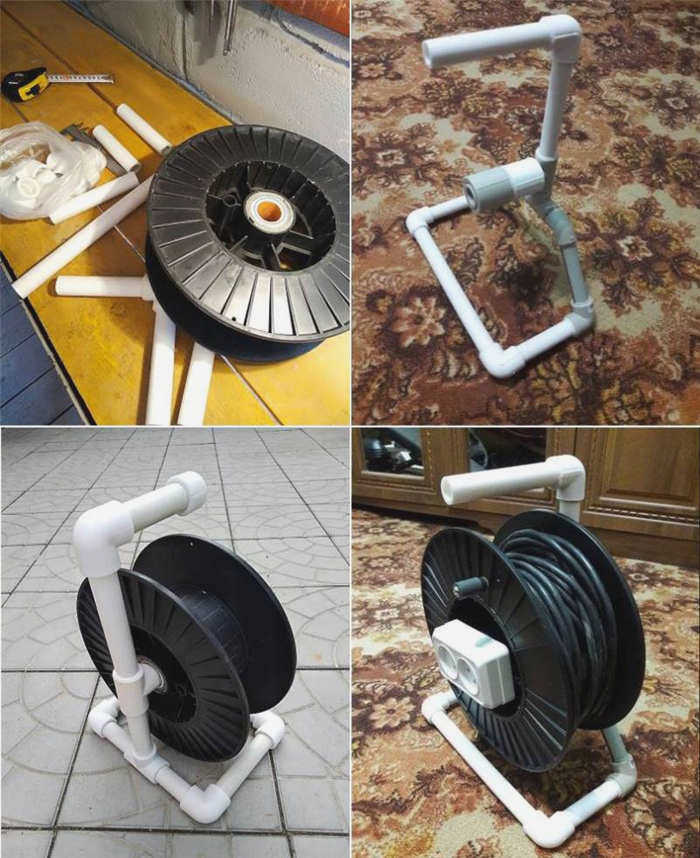

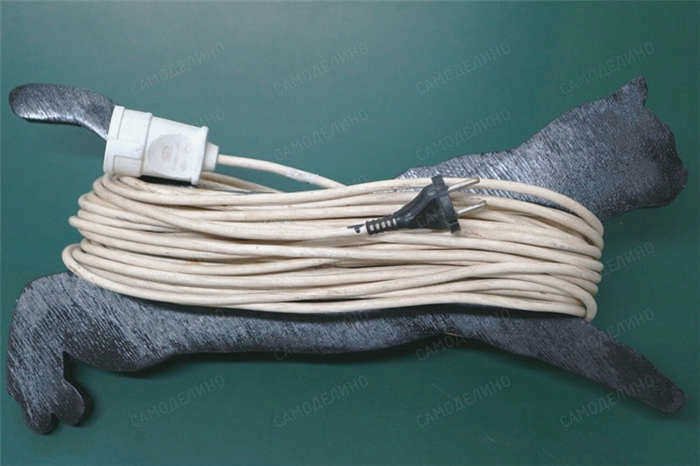

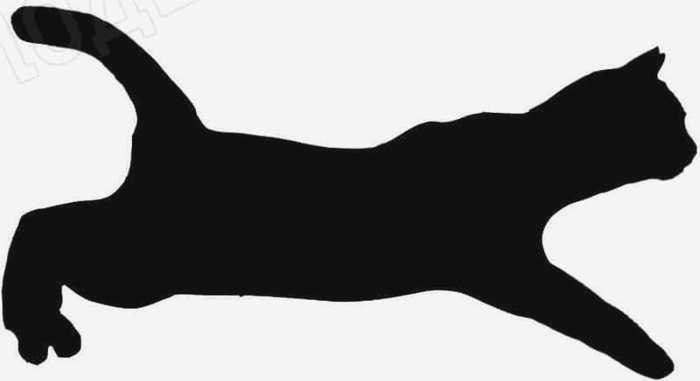

Чтобы не тратить время на распутывание проводов, необходимо изготовить катушку (барабан) для намотки. Самый доступный способ — использовать готовую пластиковую катушку от сварочной проволоки в качестве основы. Она уже имеет центральное отверстие и форму, пригодную для хранения кабеля.

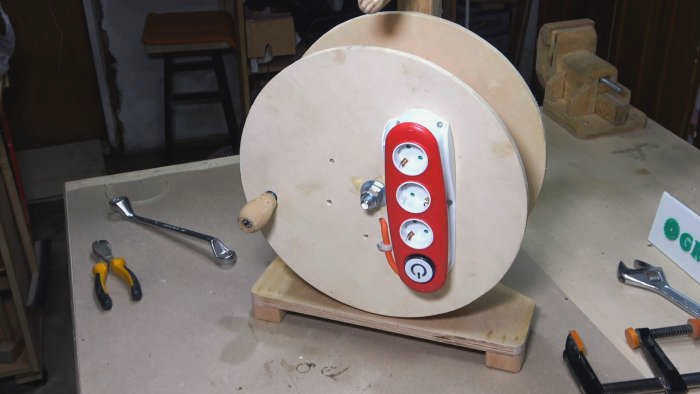

Конструкция барабана и механика вращения

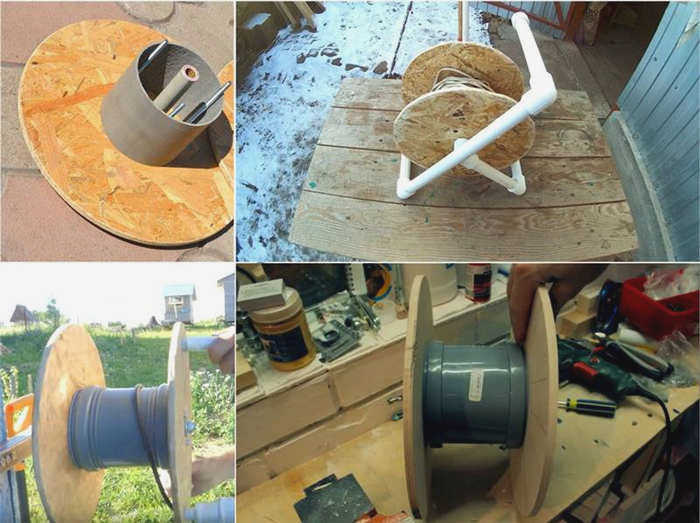

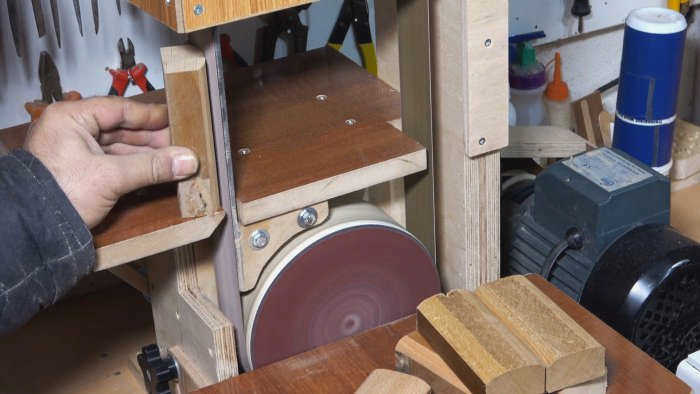

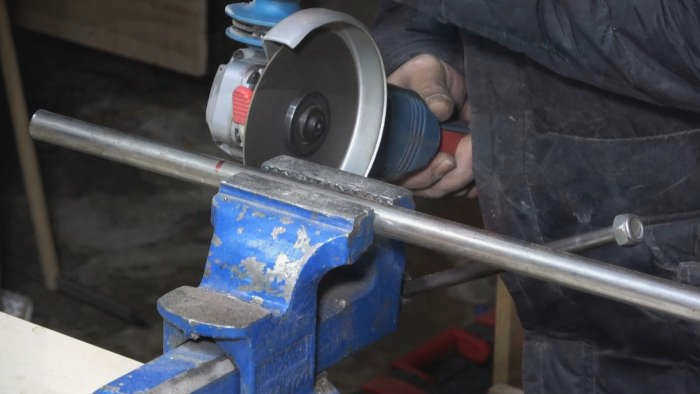

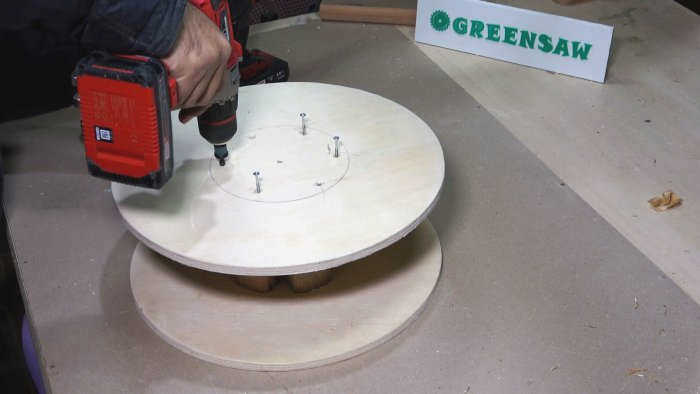

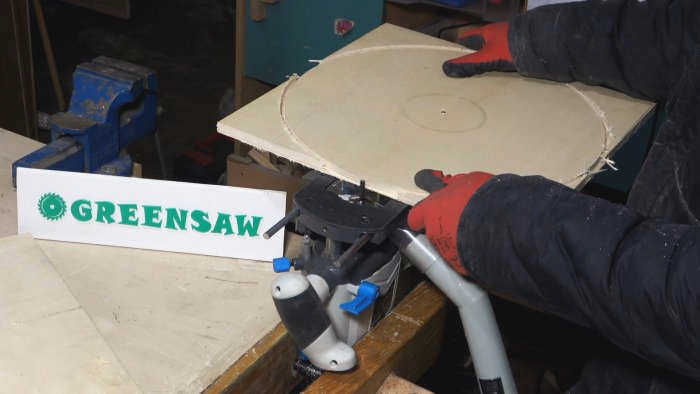

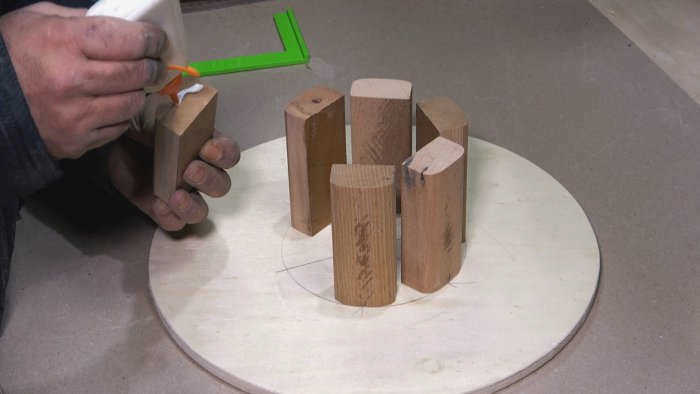

Создание устройства начинается с выбора основы. Если вы решили делать всё с нуля, можно изготовить раму из круглой трубы, а катушку собрать из фанеры толщиной 8–12 мм. Два диска соединяются цилиндрическими кусками рейки, углы которых нужно скосить, чтобы они не повредили изоляцию провода при намотке.

Для надежной фиксации катушки на оси (шпильке) используются следующие решения:

• В центре барабана сверлится отверстие под гильзу или втулку. Чтобы она не вращалась вместе с кабелем, её фиксируют клеем.

• Если используется металлическая рама, катушку крепят на шпильку М16 с помощью гаек и фланцев.

• Для центровки пластиковой катушки от проволоки можно изготовить втулку из трубы диаметром 57 мм, обработав её на токарном станке под нужные размеры.

Механизм вращения должен работать плавно. Для этого ручку делают из шпильки (например, М12) и круглой трубы. Чтобы гайки не откручивались при активной работе, их фиксируют сваркой или используют контргайки. Если катушка забивается или идет туго, поможет смазка литолом, хотя в дешевых пластиковых моделях это помогает редко.

Электрическая часть и безопасность

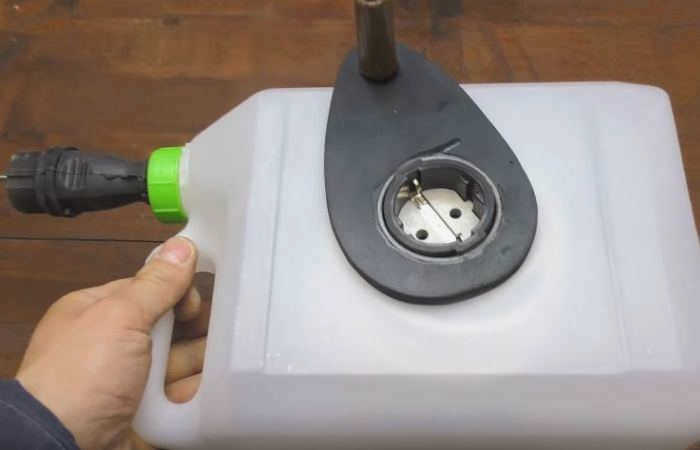

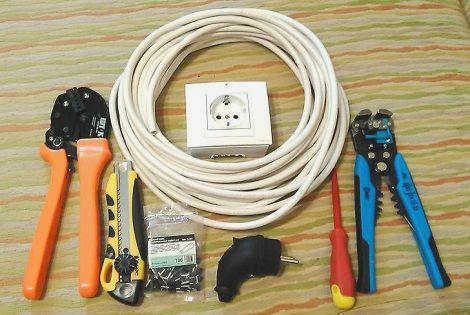

При сборке удлинителя на катушке критически важно правильно подобрать компоненты. Для работы во дворе или гараже выбирайте вилки и розетки с защитой IP44 (влагозащищенные). Качественные бренды, такие как ALFA (Baysal), демонстрируют хорошую износостойкость: их корпуса ощущаются «резиновыми» и плотными, что удобно при захвате руками.

Выбор кабеля напрямую зависит от нагрузки. Для бытовых нужд подходит медный провод ПВС. Если вы планируете подключать мощные инструменты, используйте кабель КГ-ХЛ в резиновой изоляции: для сварки берите сечение 2,5 мм², для прочих задач — 1,5 мм².

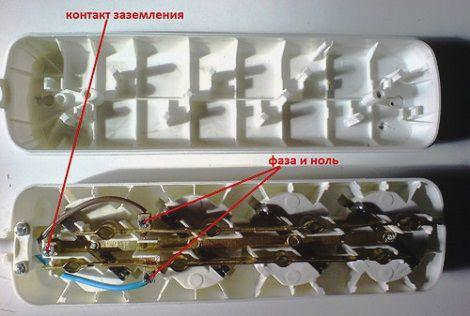

Никогда не игнорируйте заземление. Если кабель трехжильный, третий провод обязательно подключается к заземляющему контакту на вилке и розетке. При работе с большими нагрузками на катушке возникает риск перегрева. Это происходит из-за того, что при намотке провода плотно прилегают друг к другу, мешая отводу тепла. Если вы используете мощный прибор (например, тепловую пушку 1,5 кВт) на полностью смотанном кабеле, витки могут спечься. Поэтому для серьезных нагрузок лучше использовать размотанный кабель сечением не менее 2,5 мм².

Технология монтажа контактов

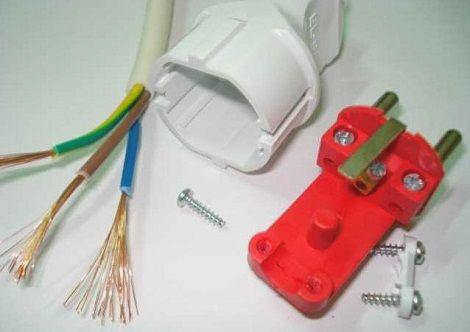

Надежность соединения определяет долговечность всего изделия. При зачистке жил снимайте изоляцию на 5–7 см, а концы самих проводников укорачивайте на 1 см. Самая частая ошибка — плохая фиксация провода в клеммах розетки или вилки.

Лучший способ обеспечить качественный контакт — использовать обжимные гильзы и кримпер. Даже если винтовое зажимное соединение кажется надежным, без наконечника оно может ослабнуть со временем. Если нет возможности обжать провода, их можно припаять к шинам, особенно в случае с земляной шиной, чтобы избежать дребезга контактов.

После завершения сборки обязательно проверьте устройство мультиметром или подключением к сети. Убедитесь, что розетки на катушке держат вилки плотно и нет посторонних запахов при включении нагрузки.
