Цветовое обозначение фаз в трехфазной цепи по ГОСТ и ПУЭ

В трехфазной цепи переменного тока цвета фаз зависят от используемого стандарта: согласно современным ГОСТ (33542-2015) и международным нормам МЭК, фазы маркируются коричневым (L1), черным (L2) и серым (L3) цветами. В распределительных устройствах по ПУЭ для шин применяется иная система: желтый (A), зеленый (B) и красный (C).

Понимание разницы между этими стандартами критически важно. Ошибка в идентификации может привести к неправильному чередованию фаз, что вызовет поломку электродвигателей или некорректную работу промышленного оборудования.

Стандарты маркировки: переход от ПУЭ к ГОСТ

В российской электротехнике сосуществуют две системы обозначений. Исторически сложившаяся система (согласно старым редакциям ПУЭ) часто встречается в существующей застройке и на шинах распределительных устройств. Современные же нормы, основанные на гармонизации с международными стандартами МЭК (IEC), применяются при монтаже новых кабельных линий и покупке современной продукции.

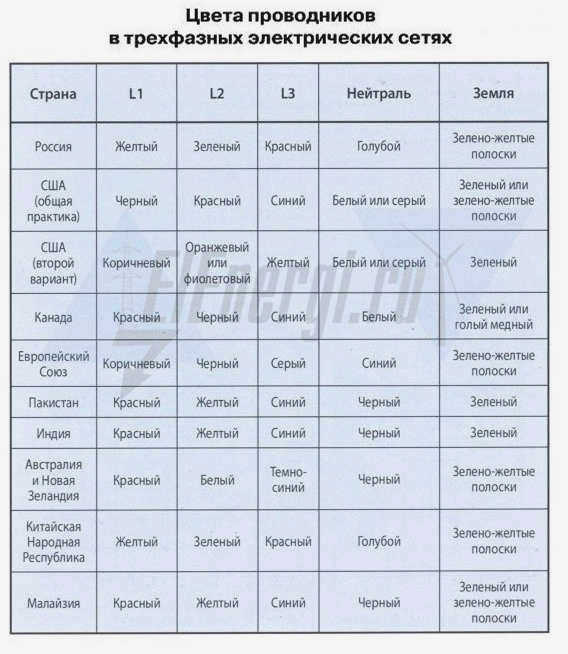

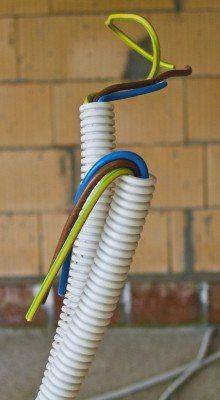

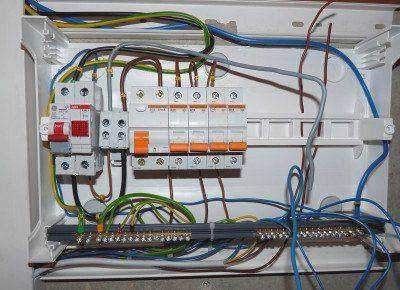

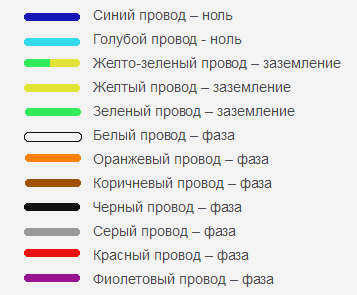

Цвета жил кабеля (ГОСТ 33542-2015 / ГОСТ Р 50462-2009)

Для изолированных проводников, которые прокладываются внутри зданий и в силовых кабелях, действуют следующие правила:

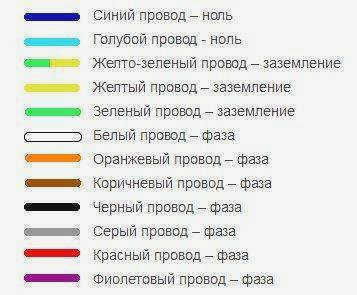

Назначение	Буква	Цвет изоляции
Фаза 1 (L1)	L1	Коричневый
Фаза 2 (L2)	L2	Черный
Фаза 3 (L3)	L3	Серый
Нейтральный провод (N)	N	Синий или голубой
Защитный проводник (PE)	PE	Желто-зеленый (двухцветная комбинация)

Важное уточнение по заземлению. Согласно ГОСТ Р 50462-2009, нельзя использовать чистый желтый или чистый зеленый цвет для обозначения PE. Только сочетание двух цветов допускается для защиты. На любом участке такой жилы один из цветов должен занимать от 30% до 70% поверхности изоляции.

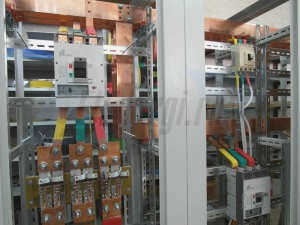

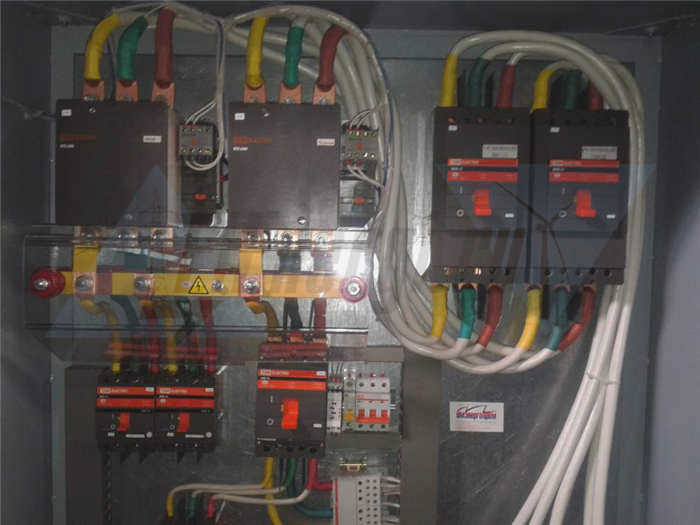

Цвета шин в распределительных устройствах (ПУЭ)

Если вы работаете с открытыми щитами или крупными распределительными узлами, цвета фазных шин будут отличаться:

Фаза A: желтый цвет;
Фаза B: зеленый цвет;
Фаза C: красный цвет.

Совмещенные проводники и особые случаи

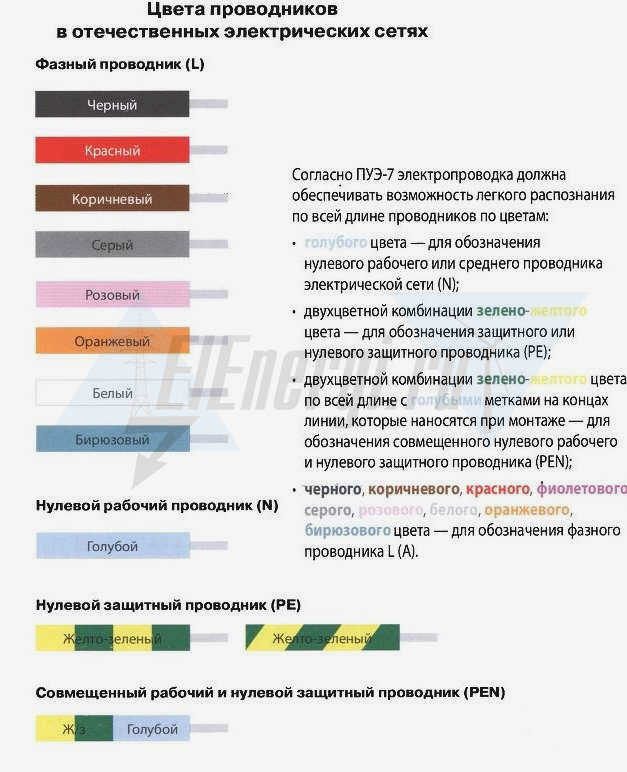

В системах заземления типа TN-C часто встречается совмещение функций нейтрали и защитного проводника. Такой проводник обозначается как PEN. Его маркировка строго регламентирована, чтобы исключить путаницу с фазными жилами.

Для PEN-проводника используется синий цвет по всей длине, но на концах обязательно наносятся желто-зеленые метки. Аналогично маркируются комбинированные проводники PEL (защитно-фазные) или PEM (защитно-средние): они имеют желто-зеленую основу с синими маркерами на концах.

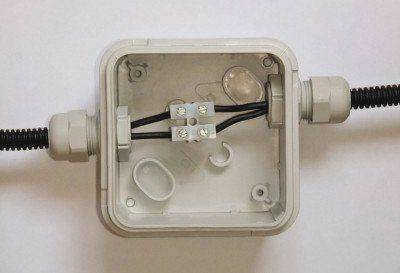

Если при монтаже используется кабель, цвета которого не соответствуют проекту, необходимо использовать термоусадочные трубки (кембрики) или цветную изоляционную ленту. Это позволяет обозначить назначение провода в месте соединения, даже если основная жила имеет «неправильный» цвет.

Маркировка в цепях постоянного тока

В сетях постоянного тока терминология «фаза» и «ноль» не применяется. Здесь работают понятия положительного и отрицательного полюсов.

Для изолированных проводников (жил) по ГОСТ 33542-2015 приняты такие обозначения:

Положительный полюс (L+): коричневый цвет;
Отрицательный полюс (L−): серый цвет;
Средний проводник (M): синий (голубой).

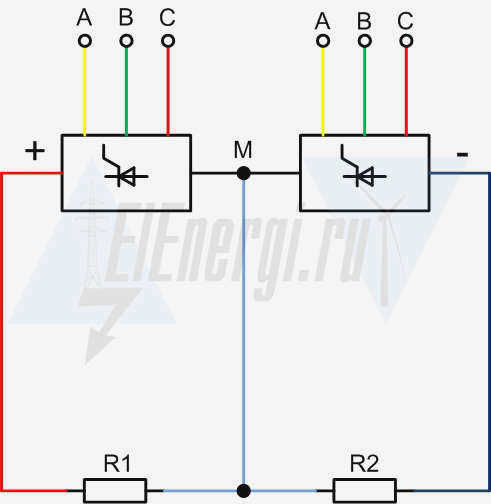

Однако в распределительных устройствах для шин постоянного тока ПУЭ предписывает иную логику: положительная шина (+) должна быть красной, а отрицательная (−) — синей. При работе с такими системами всегда сверяйтесь с проектной документацией, так как правила зависят от конкретного типа установки.

Как проверить правильность подключения

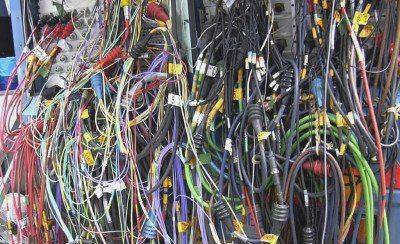

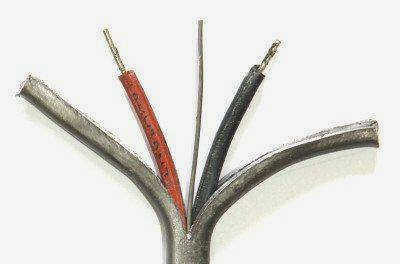

Цветовая маркировка — это лишь ориентир. Она может быть нарушена из-за ошибок монтажа или использования устаревших кабелей (например, советских времен, где провода часто были просто черными или белыми).

Перед началом работ всегда проводите проверку приборами:

Индикаторной отверткой: позволяет быстро найти фазу методом исключения. Если вы определили синий (ноль) и желто-зеленый (землю), оставшийся провод гарантированно является фазным.
Мультиметром: для проверки связи между проводами. Подключите один щуп к предполагаемой фазе, а второй — к нейтрали. Напряжение должно быть в пределах номинала сети (около 220–230 В). При проверке заземления напряжение на мультиметре будет значительно ниже.

Не полагайтесь только на цвет изоляции. Прозвонка цепей перед подачей напряжения — единственный способ гарантировать безопасность оборудования и персонала.
