Цоколи лампочек для дома: виды и расшифровка маркировки

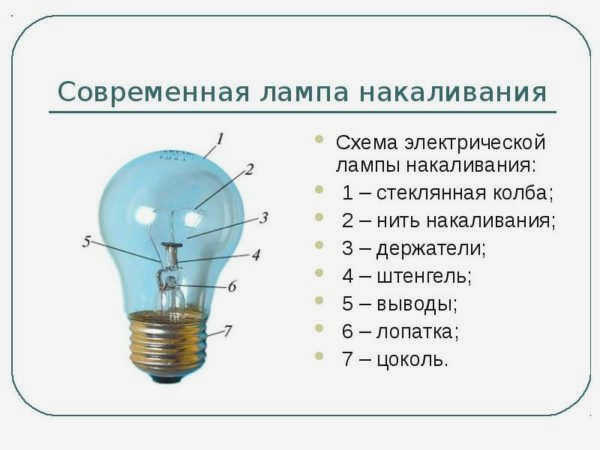

Цоколь — это конструктивный элемент лампы, который фиксирует её в патроне и передает электрический ток через контакты. От правильного выбора этого узла зависит не только возможность вкрутить лампу в светильник, но и безопасность всей системы. Ошибки при подборе ведут к неплотному прилеганию, перегреву или риску короткого замыкания.

Как читать маркировку цоколя

Производители используют буквенно-цифровую систему для идентификации параметров. Если на упаковке указано «E27» или «GU10», этот код расшифровывается по строгому алгоритму.

Первая заглавная латинская буква определяет тип контактной группы. Например, буква «E» указывает на резьбовое соединение, а «G» — на штырьковый тип. Иногда встречаются дополнительные буквы, которые уточняют назначение устройства: «A» обозначает автомобильный вариант, а «U» — энергосберегающую лампу.

Цифры в коде характеризуют физические размеры. Для резьбовых моделей это диаметр основания в миллиметрах. В штырьковых разъемах цифры показывают расстояние между центрами контактов.

Строчная латинская буква сообщает о количестве токопроводящих элементов. Буква «s» означает один контакт, «d» — два, «t» — три, «q» — четыре, а «p» — пять выводов. Если строчной буквы в маркировке нет, значит конструкция имеет стандартную комплектацию для данного типа.

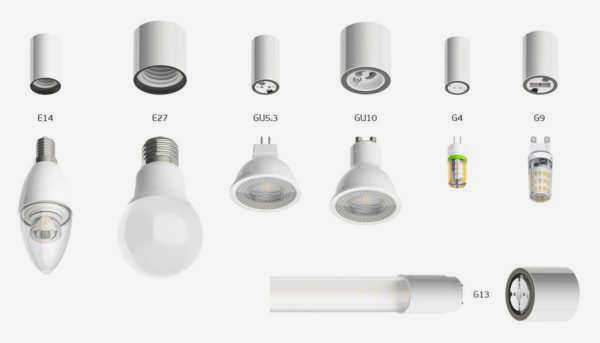

Основные типы цоколей для дома

Все разъемы можно разделить на группы по способу механической фиксации и электрического соединения.

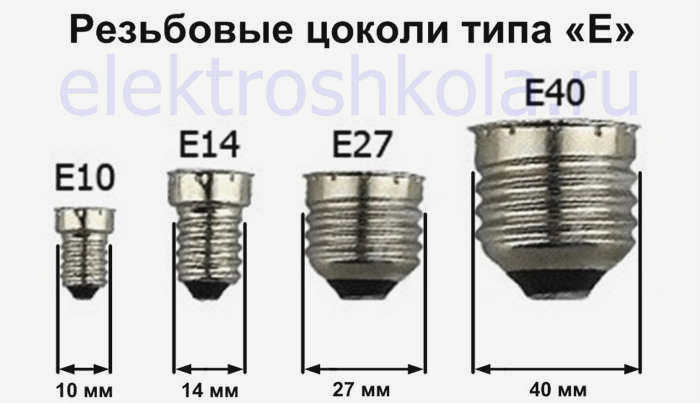

Резьбовые модели (тип E)

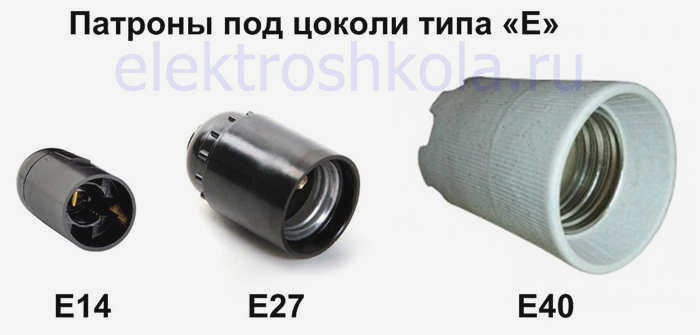

Их часто называют цоколями Эдисона. Это самый популярный вариант, где лампа закрепляется путем вкручивания в патрон. Основным параметром здесь выступает диаметр резьбы.

Стандартный формат E27 является наиболее распространенным в России. Под него адаптировано большинство потолочных люстр, торшеров и настольных светильников. Малогабаритный вариант E14 называют «миньоном». Его используют для бра, декоративных ламп или ночников.

Существуют и более мелкие модификации. Например, цоколь E10 часто встречается в подсветке холодильников, вытяжек или гирлянд. Для зарубежной бытовой техники или специфических люстр может потребоваться E11 или E12. Крупногабаритный промышленный стандарт E40 применяется в мощных уличных прожекторах и освещении больших территорий.

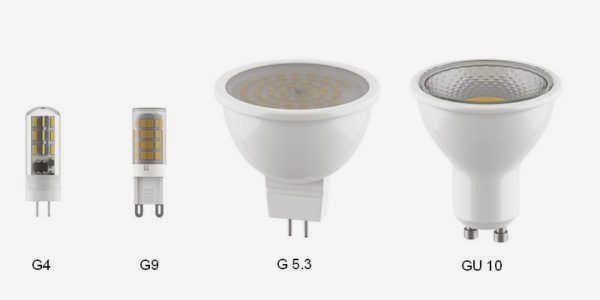

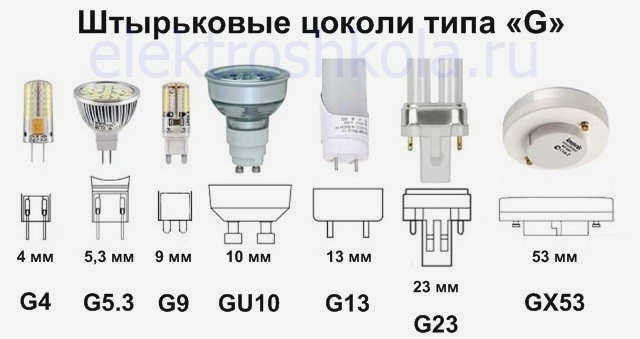

Штырьковые разъемы (тип G)

В этих моделях контакт происходит через металлические штырьки, которые вставляются непосредственно в патрон. Они широко применяются в светодиодных и галогенных лампах.

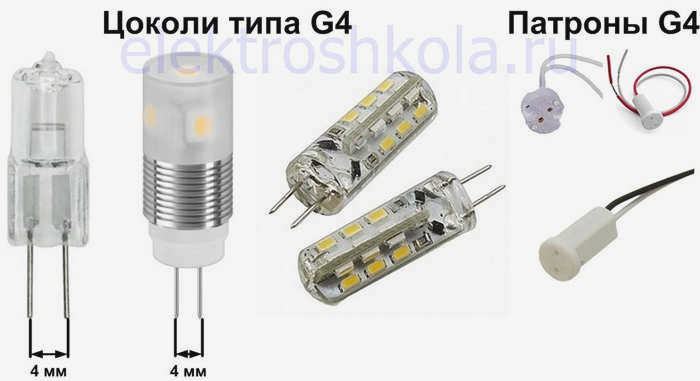

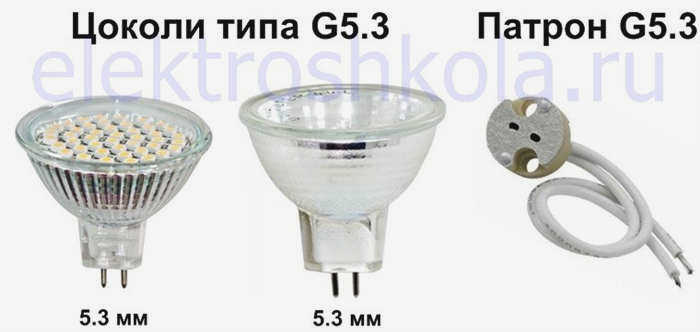

Маленькие лампы с маркировкой G4 имеют расстояние между контактами всего 4 мм. Такие устройства обычно работают от низкого напряжения (12 или 24 В), поэтому для их подключения к сети 220 В обязательно нужен драйвер или трансформатор. Модель G5.3 часто встречается в спот-системах и декоративной подсветке.

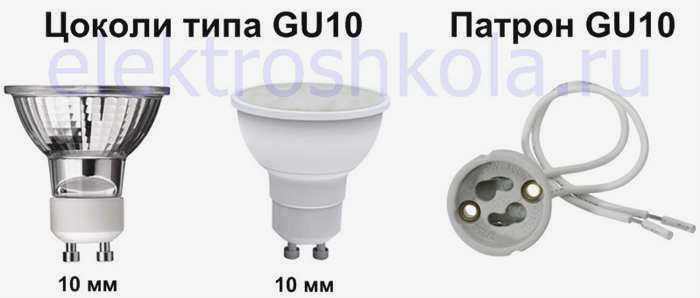

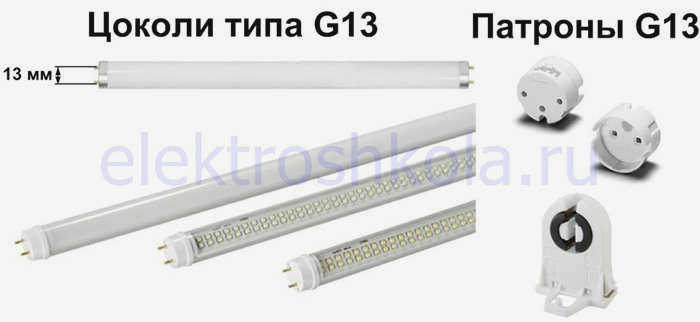

Разновидность GU10 отличается наличием утолщений на концах штырьков. Эти «лапки» позволяют зафиксировать лампу поворотом на 90 градусов, что гарантирует надежный контакт. В отличие от G4, светильники с GU10 работают напрямую от сети 220 В. Для линейных светодиодных или люминесцентных ламп используется формат G13 с расстоянием между штырями 13 мм.

Байонетные и специальные типы

Байонетный цоколь (тип B) подразумевает вставку лампы в патрон с последующим поворотом для фиксации боковыми штифтами. Такое крепление устойчиво к вибрациям, поэтому его часто используют в автомобильной светотехнике или технике, подверженной тряске.

Существуют также специфические решения:

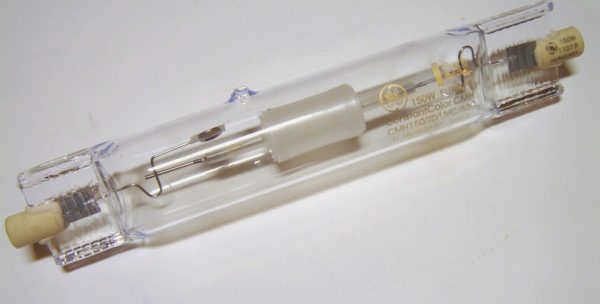

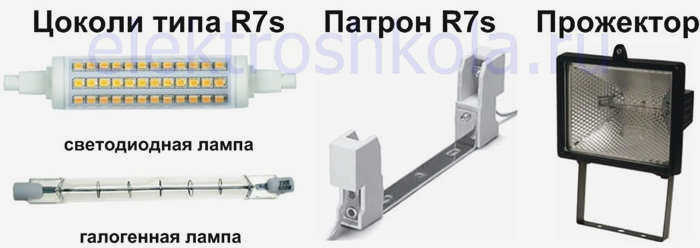

Тип R имеет утопленные контакты и используется в кварцевых лампах под пружинный механизм патрона.
Тип S (софитные) применяется в сценическом освещении и интерьерных подсветках.
Тип K оснащен гибкими кабелями для работы в системах с высоким напряжением.

Как определить цоколь, если маркировка стерлась

Если надписи на основании лампы не читаются, воспользуйтесь проверенными методами.

Сначала проведите визуальный осмотр. Дождитесь полного остывания лампы и внимательно изучите её основание. Если есть резьба, измерьте её диаметр обычной линейкой. Значение около 27 мм подтвердит тип E27, а результат в 14 мм укажет на миньон E14. Для штырьковых моделей замеряйте расстояние между центрами контактов.

Проверьте документацию к светильнику или коробку от него. Производитель обязан указывать тип используемого патрона. Самый надежный способ — взять перегоревшую лампу с собой в магазин и показать её консультанту для точного подбора аналога.
