Что такое АВР в электрике: расшифровка и назначение

АВР расшифровывается как автоматический ввод резерва. Это функциональный блок электрощитового оборудования, который при пропадании напряжения или выходе параметров сети за допустимые пределы автоматически переключает нагрузку с основного источника на резервный. Согласно ГОСТ 32396-2021, система представляет собой комплекс аппаратуры для контроля и управления пусковыми коммутационными аппаратами, к которым подключены взаиморезервируемые сети.

Назначение и нормативная база

Применение АВР строго регламентировано правилами устройства электроустановок (ПУЭ). Целесообразность установки системы напрямую зависит от категории надежности потребителей.

Согласно ПУЭ п. 1.2.18–1.2.21, электроприемники делятся на три группы:

• I категория. Требует бесперебойного питания. Перерыв допускается только на время самого переключения АВР. Особая группа I категории требует наличия третьего независимого источника (например, ДГУ).

• II категория. Допускает перерыв электроснабжения на время действий обслуживающего персонала.

• III категория. Работает от одного источника; восстановление питания может занять до суток.

Для первой категории АВР является обязательным элементом. Он гарантирует, что критически важные объекты (больницы, серверные, системы безопасности) не останутся без энергии при аварии на линии.

Расшифровка маркировки электрощитов

В проектной документации и спецификациях термин «АВР» часто встречается в составе более сложных аббревиатур. Это производные обозначения типов изделий:

1. ЩАП — щит автоматического переключения.

2. ЯАВР — ящик АВР.

3. УАВР — устройство АВР.

Типоразмер ЩАП кодирует ключевые параметры через цифры. Первая цифра указывает на количество вводов (например, «2» — два ввода, «3» — три). Вторая цифра обозначает наличие секционного аппарата («0» — нет, «1» — есть). Далее указываются габарит и номинальный ток. Пример: ЩАП-33-31 УХЛ4 означает трехфазный щит на 40 А по схеме с двумя вводами и одной нагрузкой в климатическом исполнении УХЛ4.

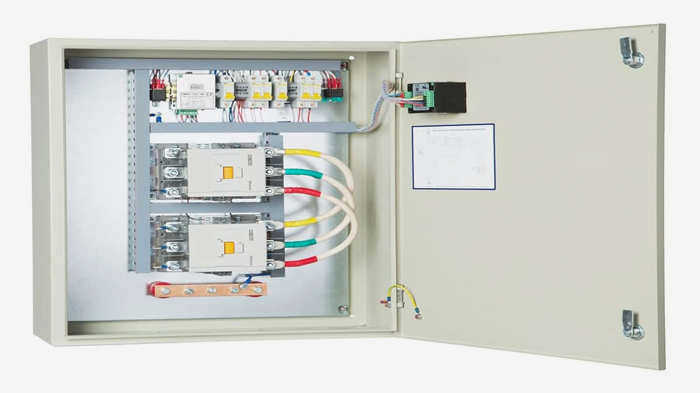

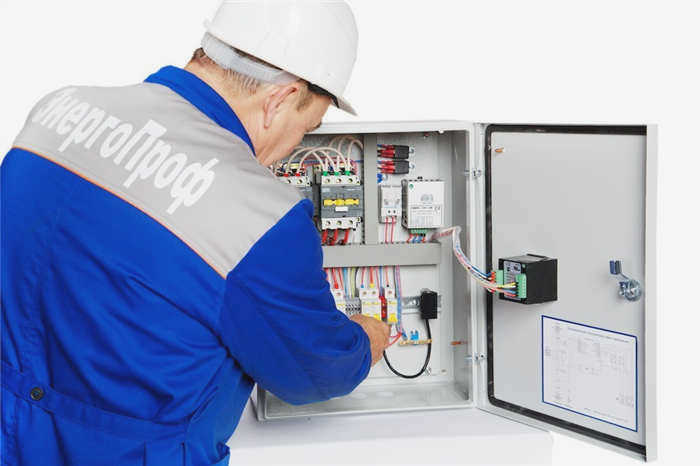

Техническое устройство и состав

Система состоит из двух принципиально разных частей: логической (управляющей) и силовой (коммутационной). Она не занимается управлением технологическими приводами, а отвечает только за ввод резерва.

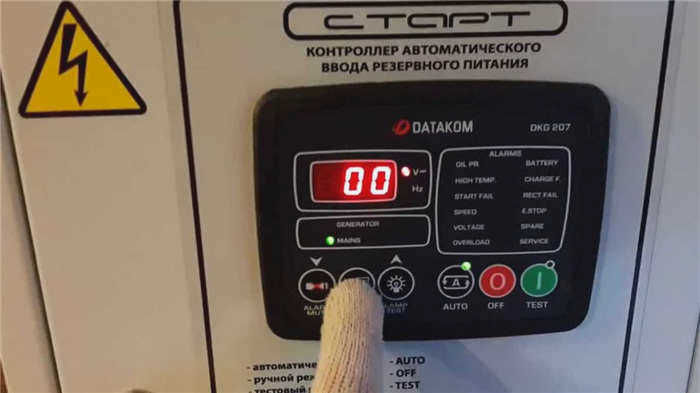

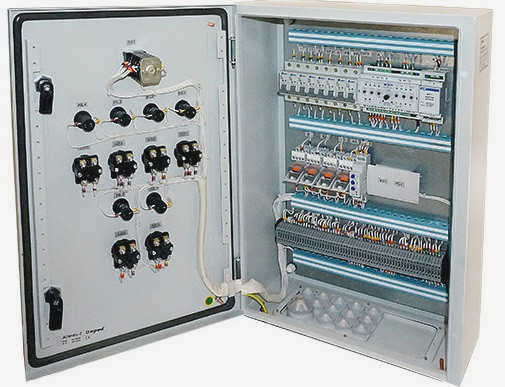

Логический блок включает в себя реле контроля напряжения, реле контроля фаз (для фиксации перекосов или смены чередования), а также микропроцессорные контроллеры или ПЛК. Эти элементы задают алгоритмы: время задержки перед запуском генератора, приоритеты линий и условия возврата на сеть.

Силовая часть состоит из следующих компонентов:

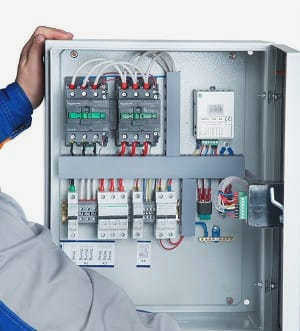

• Коммутационные аппараты. В сетях 0,4 кВ это могут быть контакторы или автоматические выключатели с моторным приводом. Для высокого напряжения (10 кВ) применяются вакуумные выключатели.

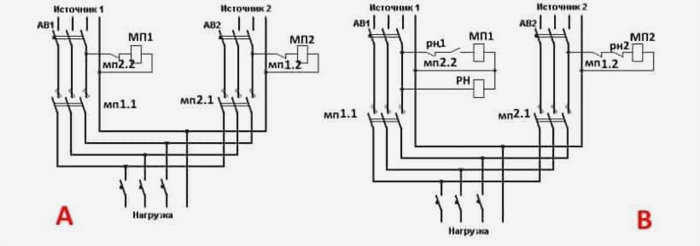

• Системы блокировки. Это критически важный узел. Чтобы избежать встречного включения двух разных источников, в схему закладывается одновременно электрическая и механическая взаимоблокировка.

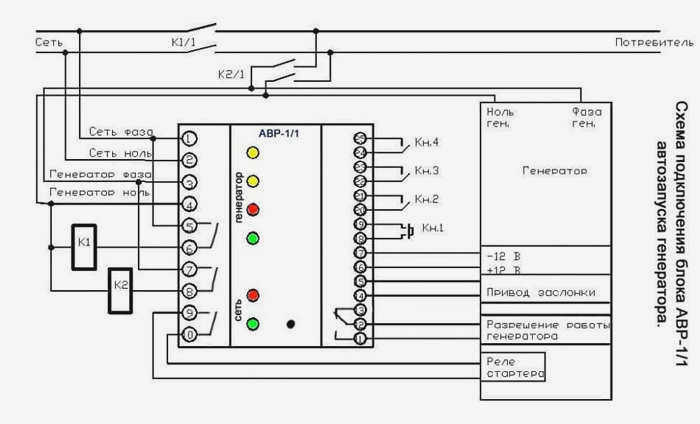

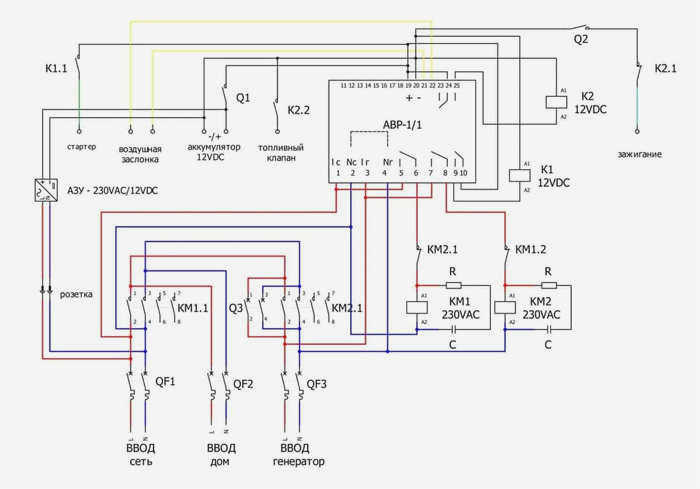

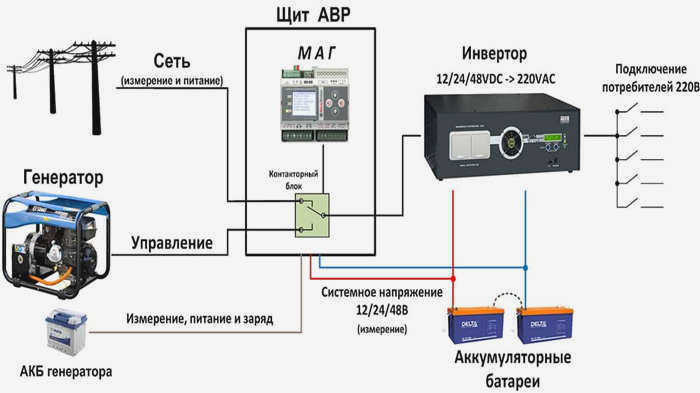

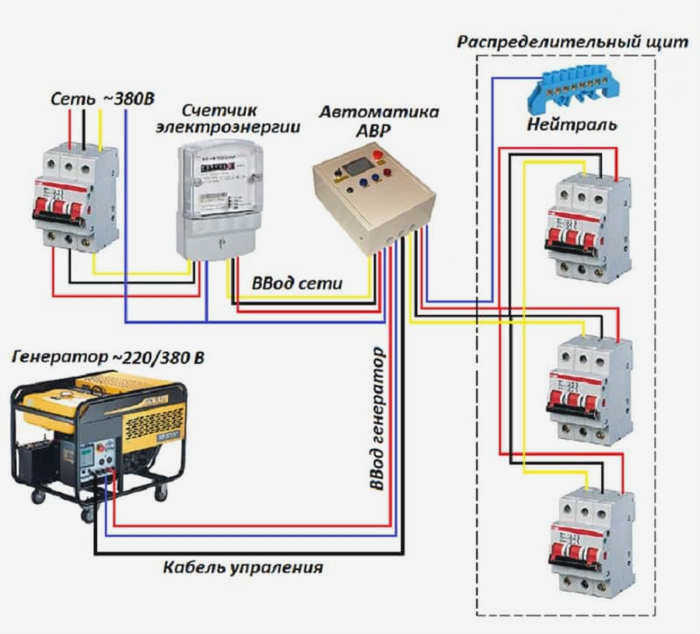

Алгоритм работы с генератором (ДГУ)

Если резервным источником выступает дизель-генераторная установка, процесс переключения становится многоступенчатым. АВР не просто «щелкает» контактами.

Сначала контроллер фиксирует провал напряжения на основном вводе. Затем он подает сигнал на дистанционный запуск двигателя ДГУ. Система обязана выждать время, необходимое для прогрева агрегата и выхода его параметров (частоты и напряжения) на номинальные значения. Только после подтверждения стабильности работы генератора контакторы переключают нагрузку на резервную линию. При восстановлении сетевого питания АВР сначала проверяет стабильность основной сети с выдержкой времени, затем возвращает потребителей в исходный режим и дает команду на остановку ДГУ.

Типы исполнения по принципу действия

Инженеры классифицируют устройства по тому, как они распределяют нагрузку между источниками:

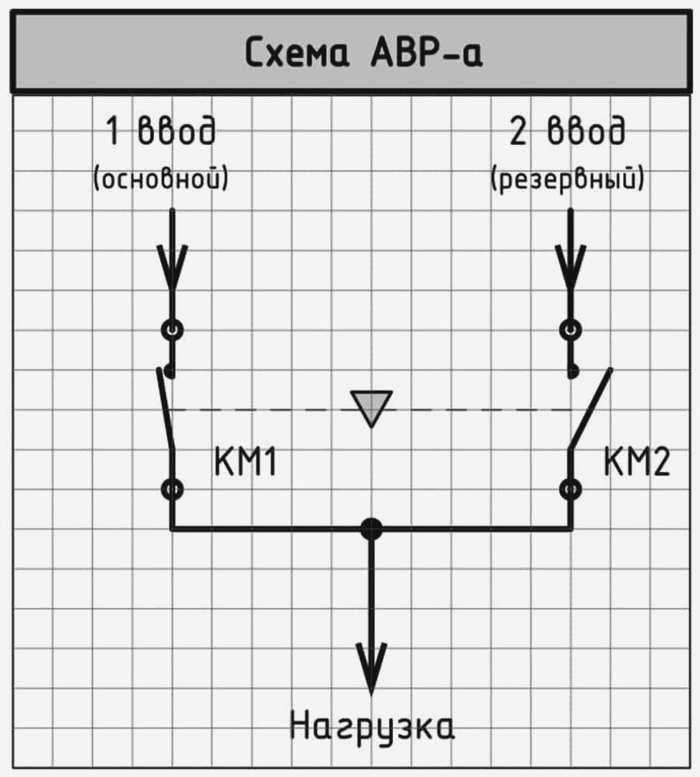

• Односторонние. Есть один основной (рабочий) ввод и один резервный. При восстановлении сети система всегда возвращает питание на основной источник.

• Двусторонние. Оба ввода считаются равноправными. Любая из линий может стать рабочей, а любая другая — резервной.

• С функцией восстановления и без неё. Первые возвращают схему в исходное состояние после стабилизации сети, вторые остаются на резерве до ручного вмешательства.

Выбор конкретной модели зависит от номинального тока (от 10 А до 6300 А) и требуемого времени переключения. Тиристорные системы работают мгновенно (около 3 мс), тогда как автоматы с моторным приводом могут требовать от 3 до 10 секунд на срабатывание. При проектировании важно учитывать, что в схемах с секционированием ток вводного аппарата должен быть примерно вдвое больше тока секционного выключателя.
