Армопояс для газобетона под крышу как делать

Для выполнения всего комплекса работ, связанных с заливкой железобетонного монолита, строителю Вам понадобятся следующие инструменты и оборудование:

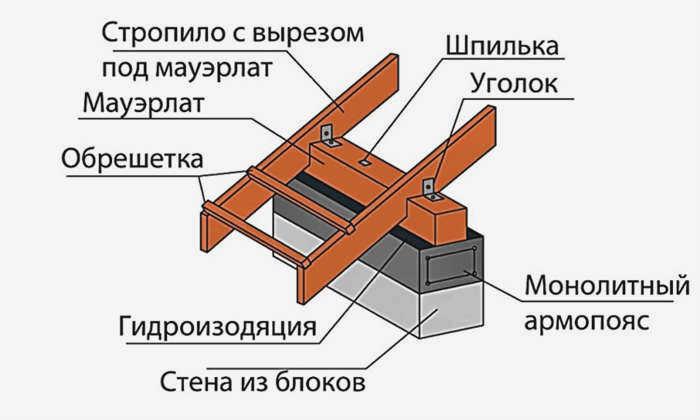

Схема конструкции для армированной полосы

Создание арматурной полосы на стенах из ячеистого бетона под мауэрлат: нюансы и фото

рисунок 43046_4

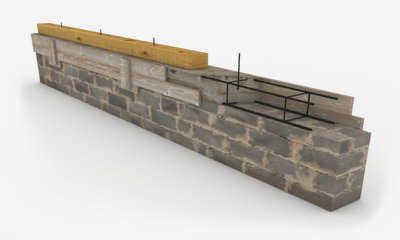

Армопояс при строительстве дома из бетонных блоков выполняется в виде замкнутой железобетонной монолитной конструкции по периметру несущих внутренних и внешних стен.

Самое главное – установить такую защитную конструкцию под всеми типами перекрытий и крыш. Мауэрлат – это элемент кровельной системы, на который монтируется крыша.

Для того чтобы распределить большие нагрузки кровли и защитить несущие стены от появления различных трещин, сооружается специальная конструкция из более прочного материала, чем блоки из ячеистого бетона.

Арматура или сейсмопояс должны быть выполнены строго в соответствии с проектом, а размеры должны соответствовать строительным характеристикам дома.

Необходимость сейсмического пояса в доме из газоблоков

Армированный пояс обычно устанавливается на слабые стены из газоблоков в виде замкнутой конструкции. Он возводится из монолитных блоков, кирпича или U-блоков.

Такая защитная конструкция создается для того, чтобы:

  1. Равномерно распределить вес крыши и передать общую нагрузку через стены на фундамент, тем самым защитив стены от перегрузки и растрескивания.
  2. Плотно соединить крышу с внешними несущими стенами.
  3. Сейсмическая защита дома.
  4. Компенсация деформации стен из газобетона при неравномерной перегрузке или модуле упругости.
  5. Надежное крепление к несущей газобетонной стене.
  6. Служит в качестве компенсатора при использовании висячей стропильной системы.

картинка 43046_9

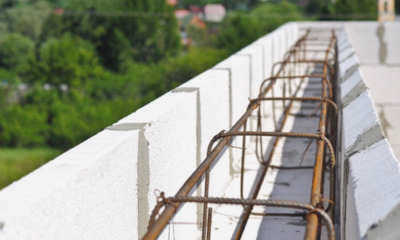

На фотографии показана арматура из газобетона под колонной:

Газобетонные блоки имеют много преимуществ в качестве стенового материала. Это, прежде всего, термостойкость и легкость за счет пористости внутренней структуры. Однако с увеличением коэффициента пористости механическая прочность газобетона снижается, и он не способен выдерживать значительные местные статические и динамические нагрузки от тяжелой кровли.

Усиленную полосу часто называют сейсмической полосой, что вполне уместно, поскольку конструкция способна воспринимать неравномерные нагрузки и распределять их равномерно, защищая тем самым стену здания.Это объясняется тем, что бетонные или железобетонные конструктивные элементы никак не армируются.

Это объясняется тем, что бетон или армированный кирпич гораздо более устойчивы к внешним сжимающим нагрузкам, чем газосиликат, а встроенная в структуру арматура предотвращает повреждения при растяжении. Благодаря совместной функции этих двух строительных материалов, такая защитная лента может выдерживать даже гораздо большие нагрузки, чем стандартная.

Почему она необходима?

Жилые здания, как и любые другие сооружения, подвергаются многочисленным нагрузкам, наиболее важными из которых являются вертикальные нагрузки, создаваемые собственным весом крыши, а также осадками в виде снега и льда, усиленные ветровой нагрузкой.

Пролетные нагрузки создаются за счет того, что стропила давят на стену. Эта нагрузка воздействует на стены ограждения, пытаясь раздвинуть их, тем больше, чем больше нагрузка на крышу.

Многие современные материалы для строительства стен, несмотря на свои многочисленные преимущества, плохо выдерживают точечное давление, которое может их разрушить. Пенобетон, газобетон и пенобетон – лишь некоторые из этих материалов. При использовании этих материалов создание зоны усиления под световым люком становится необходимостью.

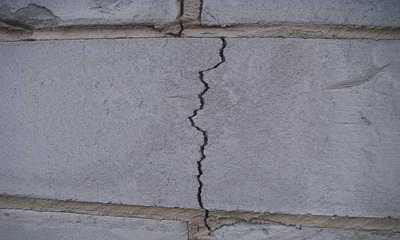

При отсутствии такой защитной полосы установка мансардного окна приведет к следующим дефектам несущих стеновых конструкций:

картинка 42987_10

  1. Сверление отверстий под дюбели в бетонных блоках способствует их разрушению из-за образования в блоках массивных трещин.
  2. Висячие стропила создают разнообразные нагрузки во всех направлениях, что приводит к распиранию блоков, деформации конструкций стен и крыши.
  3. Пенобетонная кладка не способна создать идеально ровную поверхность крыши, поэтому стеновой камень также будет подвергаться точечным разрушительным воздействиям.

Несмотря на то, что кирпичные стены обладают высокой механической прочностью. Специалисты также рекомендуют устанавливать под кладкой железобетонную ленту, особенно в районах с высокими сейсмическими нагрузками.

Можно ли обойтись без нее?

Армированную защитную полосу под кровельным меандром можно не устанавливать, если стеновые конструкции способны самостоятельно выдерживать вертикальные и горизонтальные нагрузки кровельной системы, в этом случае важно обеспечить выполнение следующих условий:

Армированные ленточные материалы

Железобетонная монолитная хорда формируется непосредственно на строительной площадке. Для этого используйте:

  1. бетонная смесь;
  2. цементное вяжущее
  3. ребристые или гладкие арматурные стержни.

Все эти элементы укладываются в сборную опалубку поверх стены.

фото 42987_1

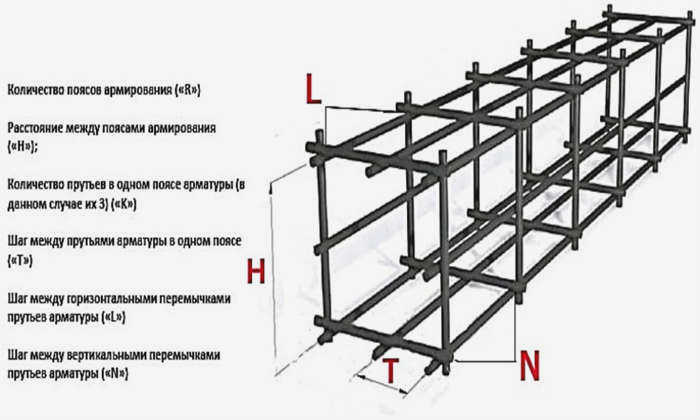

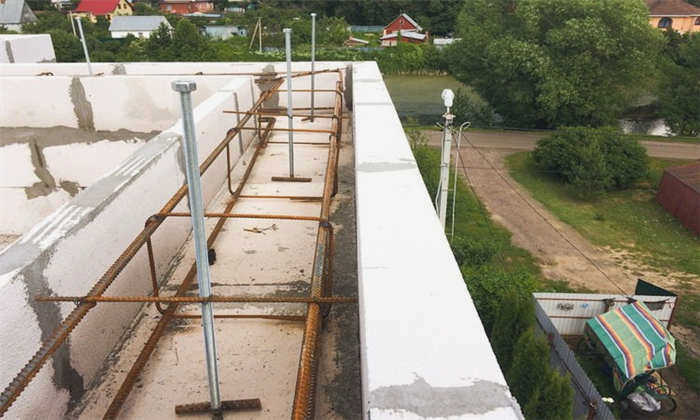

Опалубка выполняется в виде сплошной замкнутой конструкции по периметру несущих стен, как наружных, так и внутренних. Армирование производится как отдельными стержнями, так и каркасами.Армирование должно производиться как одиночными стержнями, так и каркасами, образованными вязальной проволокой.

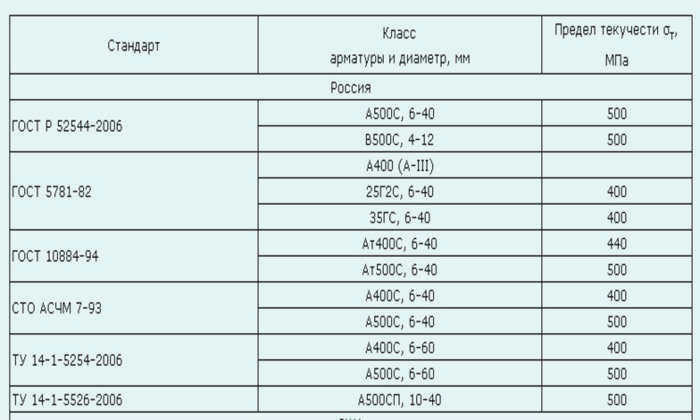

Продольные стержни должны быть D=12 мм, их длина должна быть не менее 8 м, а нахлест – не менее 50 см. Поперечное сечение каркаса – прямоугольное. Продольная арматура должна быть D= 8 мм и располагаться на расстоянии 200-400 мм друг от друга.

В местах пересечения стен и на углах сетка дополнительно армируется для увеличения жесткости в этих местах. Для этого используются изогнутые L-образные прутья длиной 400 мм с каждой стороны. В последнее время строители широко и успешно используют новый вид арматуры – композитную арматуру.

Бетонная смесь для армирования состоит из цементного вяжущего и следующих компонентов:

  • песок
  • щебень различных фракций
  • добавки, повышающие устойчивость к замораживанию и оттаиванию и сокращающие время гелеобразования.

Бетон производится как на заводе, так и непосредственно на стройплощадке.

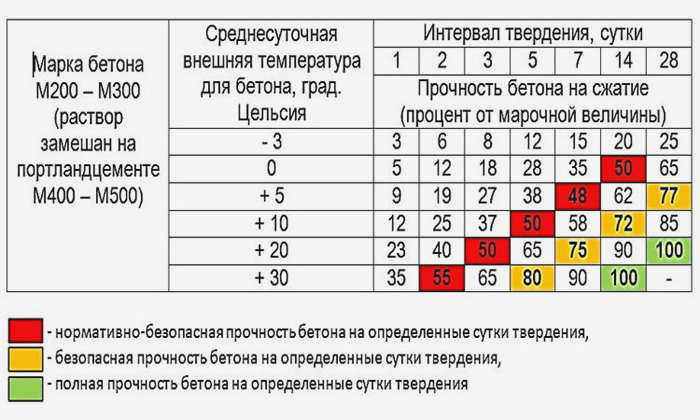

Для такой защитной конструкции он должен обладать особой прочностью, поэтому обычно используются марки М200/350, Марки М200/350 используются в следующих пропорциях:

  1. 1 часть цемента М500;
  2. 2 части песка;
  3. 3 части гравия.

фото 42987_4

Армированная полоса между этажами

Данный тип конструкции изготавливается для перекрытий или балок. Основная функция перекрытия – поддерживать и передавать нагрузку от собственного веса, внутренних помещений и людей на стены, разделяя внутреннее пространство зданий на этажи и перекрытия пролетов. Это несущая конструкция, которая опирается на внешние и внутренние стены по периметру.

Основой для заливки арматуры является несущая поверхность несущих стен, которая воспринимает весь вес будущего здания. Общие требования:

Нужна ли арматурная лента в одноэтажном доме из газобетона?

  • монтаж производится по всему периметру будущего здания, включая внутренние стены;
  • для наружных несущих стен использовать блоки плотностью не менее D-500;
  • высота соответствует высоте ячеистого бетона или может быть меньше (200-400 мм);
  • ширина фланца – 500 мм (может быть уменьшена на 100-150 мм);
  • рекомендуется квадратная (в сечении) арматурная лента; такая форма более прочная, хорошо выдерживает механические нагрузки;
  • арматурную обойму устанавливают на опоры (кирпичи, блоки, пластиковые обоймы) высотой 3 см так, чтобы она не касалась стен, образуя так называемый защитный слой бетона;
  • Для заливки используется бетон класса не ниже В-15.

Арматура балок перекрытия заливается в заранее подготовленную опалубку. Такой каркас изготавливается из:

  1. Пластик.
  2. Алюминия.
  3. Железа.
  4. Фанеры.
  5. Дерева.
  6. Блоки из ячеистого бетона.

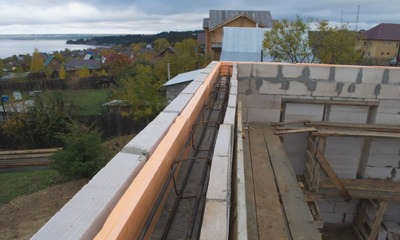

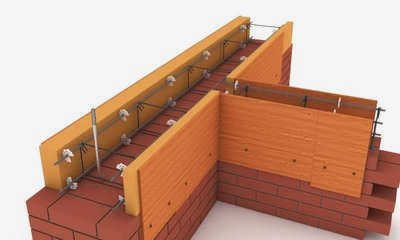

Опалубка из дерева

Этот тип опалубки используется чаще всего. Это самый дешевый и популярный вариант. Устанавливается двухсторонняя съемная деревянная рама (деревянные стамески), крепится саморезами с обеих сторон стены (к газобетонным блокам). Сверху стягивают деревянными перемычками (шаг 800-1000 мм). Это необходимо для того, чтобы бетон не сдвинул конструкцию при заливке.

Описание видео

Как сделать деревянную опалубку для арматурной ленты:

Блочная опалубка

Изготовление такой опалубки требует дополнительных блоков-заполнителей или U-образных сборных бетонных блоков. В этом случае внутренние (толщиной 5 см) и внешние (толщиной 10 см) или U-образные блоки (со стенками 5 и 10 см) укладываются на клей (поверх предыдущего ряда). Во внутреннее пространство (к внешней стене) укладывается арматура и изоляция. Затем заливается бетон. Для проемов (двери, окна) деревянные перемычки устанавливаются поверх предыдущего ряда кладки. Они должны быть закреплены вертикальными опорами.

Этот вариант опалубки относительно быстро и легко устанавливается. Однако он не очень популярен из-за необходимости приобретения дополнительного материала и, как следствие, увеличения стоимости строительства.

Армирование стен балок перекрытия в газобетоне

Установка меерлата на газобетонные блоки без армирования

Не рекомендуется устанавливать зенитный фонарь непосредственно на газобетонную стену без предварительной заливки арматуры. Это допускается только для хозяйственных построек, где крыша легкая и нет больших снеговых нагрузок (уточняйте в климатическом регионе).

Целесообразность использования или неиспользования арматуры описана в видеоролике ниже:

Рекомендуется крепить колонну к газобетону без слоя арматуры с помощью анкеров 500 мм. Порядок установки следующий:

  1. Между стеной и деревянной балкой укладывается гидроизоляционный слой. Это предотвращает проникновение влаги, которая приводит к образованию плесени. Для создания гидроизоляционного слоя можно использовать рубероид.
  2. Брус укладывается в проектное положение. Отметьте место, где должны быть установлены стропила.
  3. Учитывая положение стропил, просверливаются отверстия для анкеров.
  4. Анкер вбивается до тех пор, пока шайба не упрется в гайку.
  5. Анкеры крепко затягиваются для обеспечения жесткости конструкции.

Химические анкеры можно использовать для крепления деревянной балки к стене, где нет арматуры. Они появились на рынке уже давно, но доказали свою эффективность. Химические анкеры делятся на следующие типы:

  • Каповая конструкция. В отверстие, сделанное под анкер, вставляется ампула со специальным составом. При контакте с воздухом он начинает затвердевать. В подготовленное отверстие вбивается булавка, чтобы нарушить герметичность ампулы. Через 30-45 минут состав полимеризуется в отверстии, образуя надежное соединение.
  • С помощью вставки. Конструкция анкера содержит трубку, заполненную полимерным составом. Для подачи компаунда в отверстие используется дозирующий пистолет. Время полимеризации полимеров составляет примерно 45 минут.

Сравнение обычных металлических и химических анкеров

Химические анкеры, несмотря на свою высокую стоимость, очень надежны. Срок службы таких соединений достигает 50 лет. Полимер глубоко проникает в поры ячеистого бетона, обеспечивая высокую степень сцепления.
