25 Ампер 380 вольт сколько киловатт

Автоматические выключатели типа D устанавливаются в защитных цепях линий, питающих нагрузки с большими пусковыми токами – мощные однофазные трансформаторы, асинхронные электродвигатели со сложными условиями пуска, емкостные фильтры и т.д.

25 Ампер сколько киловатт таблица 380

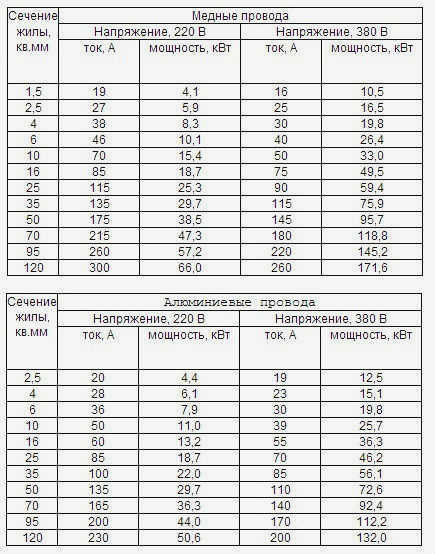

В таблице приведены значения мощности, силы тока и сечение кабелей и проводовдля для расчета и выбора кабелей и проводовкабельных материалов и электрооборудования.

Для расчетов используются данные из таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.

Таблицы для медных и алюминиевых проводников приведены ниже.

Таблица определения размеров по току и мощности для кабелей с медными жилами
Таблица определения размеров по току и мощности для кабелей с алюминиевыми жилами

Пример расчета сечения кабеля

Цель: Подача мощности W=4,75 кВт к радиатору с медным проводником в трубе.
Расчет тока: I = W/U. Мы знаем напряжение: 220 V. Согласно формуле, протекающий ток равен I = 4750/220 = 21,6 ампера.

Мы имеем в виду медный провод, поэтому берем диаметр медного провода из таблицы. В столбце 220 В – медный провод находим значение тока, превышающее 21,6 ампера, что составляет строку 27 ампер. Из этой же строки берем площадь сечения кабеля, равную 2,5 квадрата.

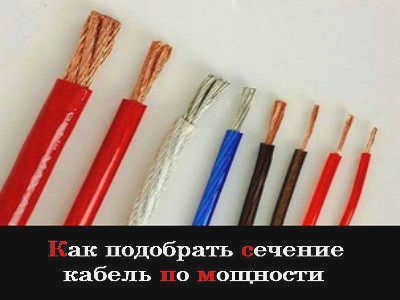

Расчет необходимого сечения кабеля в зависимости от марки кабеля, провода

Расчет кабеля производится уже на этапе проектирования. Сначала рассчитывается допустимая токовая нагрузка цепей и на основании этого выбираются автоматические выключатели, сечение кабеля и провода. Особое значение имеет выбор автоматического выключателя 380 для защиты от перегрузок и коротких замыканий.

Слишком высокий номинал может привести к поломке оборудования, так как устройство не сработает вовремя. Низкий номинальный ток автоматического выключателя приведет к тому, что защита сработает даже при небольшой перегрузке в часы пик. Правильные расчеты помогут выбрать оптимальный вариант для конкретных условий эксплуатации.

Читайте также: Описание сорта винограда Крайнова мнения фото

Характеристики 16-амперного автомата

Маркировка номинального тока, коммутационной способности, класса ограничения тока, номинальной отключающей способности и время-токовых характеристик разветвительной цепи нанесена на ее корпус. Номинальный ток составляет 16 ампер и может уменьшаться или увеличиваться при изменении температуры. Отключающая способность составляет 4 500 и 6 000 ампер для бытового блока, а ограничение тока – 10 миллисекунд.

Назначение

Автоматический выключатель 25 А – это устройство, основное назначение которого заключается в обеспечении безопасности электрической сети от сверхтока, то есть короткого замыкания с перегрузкой. Основное назначение устройства – обеспечение безопасности пользователя при использовании сетевого и электрического оборудования.

Оборудование этого типа включается и выключается из электрической цепи. Чаще всего оно используется для защиты электроплиты или других кухонных нагревательных приборов.

Примечание. Он также может использоваться для защиты систем освещения, двигателей, трансформаторов и электронных устройств.

Конструкция устройства

Корпуса изготавливаются из прочных, негорючих термопластов с очень хорошими изоляционными свойствами.

В зависимости от требований безопасности и условий эксплуатации автоматические регуляторы газовых горелок могут иметь степень защиты в соответствии с ГОСТ 14255 – 96:

Привод состоит из системы рычагов и пружин, механически соединенных с рукояткой выключателя.

При повороте рукоятки в положение "включено" силовые контакты замыкаются, а в положении "выключено" – размыкаются.

Ручное переключение больших автоматических выключателей на большие токи требует значительных физических усилий, поэтому в комплекте с ними поставляются специальные удлинители, которые устанавливаются на рукоятку и служат своего рода рычагом, облегчающим обращение с рукояткой.

Удлинители хранятся у обслуживающего персонала, чтобы несанкционированные коммутационные операции не могли быть выполнены неуполномоченными лицами.

Существуют также электромагнитные выключатели с дистанционным приводом.

Эти устройства используются в автоматических распределительных устройствах (АВР) и для создания автоматизированных систем управления технологическими процессами.

Дугогасительные камеры предназначены для снижения дуговых разрядов при размыкании контактов под нагрузкой, а также при срабатывании при перегрузках и коротких замыканиях.

Дуга постоянного тока горит более устойчиво, поэтому автоматические выключатели постоянного тока имеют меньшую коммутационную способность, чем автоматические выключатели переменного тока того же размера.

Вспомогательные контакты используются для подачи сигнала на включение или отключение автоматического выключателя.

Автоматические выключатели постоянного тока имеют аналогичную конструкцию.

Выбор автоматического выключателя по сечению проводника - фото

Экспертная оценка
Специалист по технологиям, электрике и электронике
Задать вопрос 'Специалисту по модернизации электрогенераторов'

Выбор автоматического выключателя остаточного тока в зависимости от сечения провода: таблица В наши дни появляется все больше мощных электроприборов, поэтому нелишним будет позаботиться об этом заранее, если вы решили приобрести более мощный пылесос или добавить в комнату какие-либо дополнительные приборы. Спрашивайте смело, я на связи!

Как рассчитать, на сколько ампер нужен автоматический выключатель?

  1. Силовые соединения для жилых и производственных помещений, индивидуальных электроустановок и электроприборов.
  2. Защита от перегрузки и короткого замыкания линий и нагрузок различного назначения: осветительное и промышленное оборудование, приборы, электроника, бытовая техника и т.д.
  3. Безопасность персонала линии во время ремонтных или монтажных работ, требующих полного обесточивания.

Защита от сверхтока или тепловой перегрузки.

Основан на свойствах линейного расширения металлов при нагревании.

Чувствительный элемент представляет собой биметаллическую пластину, изготовленную из материалов с различными коэффициентами теплового расширения.

Когда ток превышает определенное значение, пластина нажимает на защелку, механически размыкая контактную группу.

Для автоматических выключателей, рассчитанных на большие токи, предусмотрена возможность электронной тепловой защиты.

При превышении допустимого значения тока в течение определенного времени электронная схема посылает управляющий импульс на расцепляющую катушку,

Его сердечник ударяет по пусковому устройству, вызывая размыкание силовых контактов.

Время срабатывания защиты от перегрузки обратно пропорционально значению тока.

Например, для автоматического выключателя BA-21 время срабатывания составляет 60 секунд при двухкратной перегрузке и 0,12 секунды при восьмикратной перегрузке.

Мгновенная защита от сверхтока

Чувствительный элемент представляет собой соленоид с сердечником, в катушке которого протекает рабочий ток. При достижении тока срабатывания сердечник ударяет по расцепляющей защелке, и автоматический выключатель отключается.

Большинство используемых автоматических выключателей имеют три типа срабатывания: B, C и D.

Выключатели класса В срабатывают без задержки, если ток нагрузки превышает (3…5)В, для класса С – (5…10)В, для класса D – (10…14)В.

Стоимость устройства

С сентября 2021 г. Автоматический выключатель с25 В производится зарубежными компаниями ABB, Schneider Electric, Legrand и отечественными организациями KEAZ, IEK, EKF.

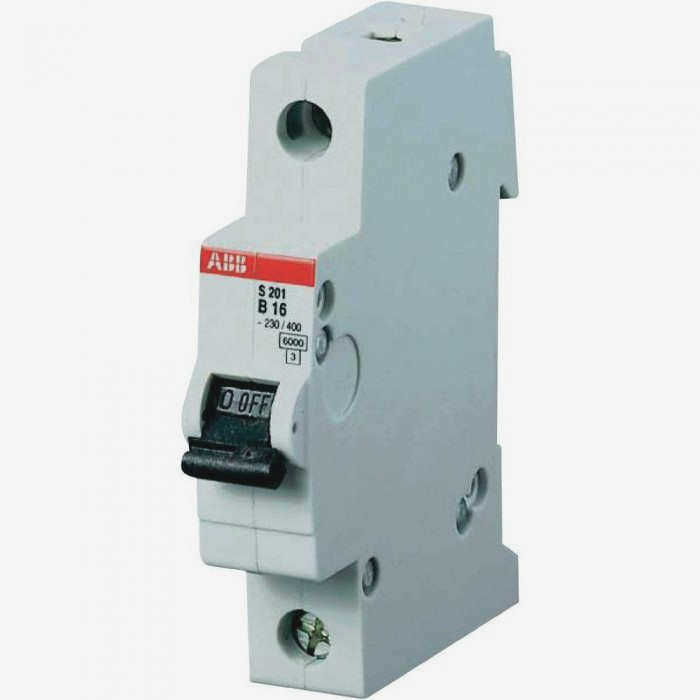

Автоматический выключатель ABB c25

Цена трехфазного автоматического выключателя варьируется от 64 до 2000 рублей. Цена зависит от технических параметров, мощности, качества и бренда.

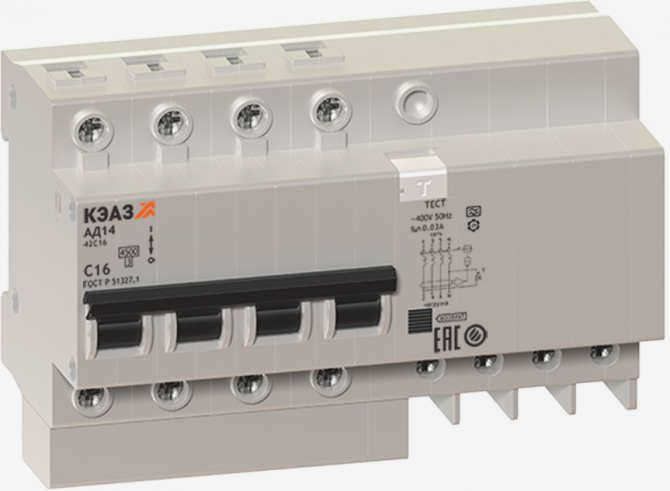

Автоматический выключатель s25 КЭАЗ

Автоматический выключатель 380 В 25 А будет полезен пользователям, у которых часто происходят отключения электроэнергии, перегрузки сети и короткие замыкания. Это недорогой прибор, который легко подключается к электросети согласно инструкции. Он используется в бытовых целях и имеет заводскую маркировку. Имеет оптимальные характеристики для длительного и надежного использования.

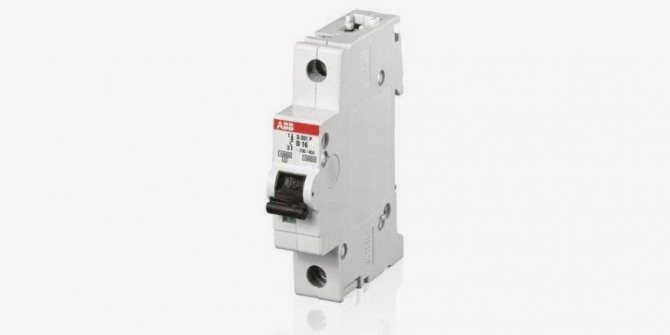

Автоматические выключатели ABB серии S200 и SH200L

Автоматические выключатели серии S200 относятся к профессиональному сегменту автоматических выключателей АББ. Широкий ассортимент включает устройства, подходящие как для бытовых и коммерческих установок, так и для сложных промышленных систем. Они отличаются удобными двойными зажимами, которые позволяют одновременно подключать два провода снизу или сверху. Возможно подключение дополнительных аксессуаров. Автоматические выключатели S200 выпускаются в одно-, двух-, трех- и четырехполюсном исполнении, характеристики отключения – B, C, D, K и Z.
Автоматические выключатели S200L – это облегченная версия серии S200, которая является частью серии Compact Home для домов и небольших офисов. Снижение стоимости в этой серии было достигнуто за счет уменьшения номинальной коммутационной способности и сокращения диапазона. Не рекомендуется использовать в качестве вводного автоматического выключателя. Кроме того, к ним невозможно подключить дополнительные устройства сигнализации и управления. Как и более старые автоматы, они выпускаются в одно-, двух-, трех- и четырехполюсном исполнении, с характеристиками отключения C.

Технические характеристикиS200SH200L
Номинальный ток0,5-63 А6-40 А
Напряжение230/400 В
Номинальная отключающая способность6, 10, 15 и 25 кА4,5 кА
Сечение подключаемого кабелядо 25 мм2

Все автоматические выключатели Все автоматические выключатели поставляются по официальным каналам С заводов в Германии. Приобретая автоматические выключатели ABB в нашем магазине, Вы можете быть уверены в высоком качестве Вы можете быть уверены в высоком качестве продукции.

Для получения дополнительной информации о нашем ассортименте автоматических выключателей, пожалуйста, свяжитесь с нами.
