Детали установки розеток для гипсокартонных плит


Преимущества стен из гипсокартона неоспоримы: они термостойкие, звуконепроницаемые и экологически чистые, к тому же они доступны по цене и могут быть быстро возведены. На этапе предварительной отделки в стене чаще всего прокладывается электропроводка, выключатели и розетки. Правила установки розеток в гипсокартонных стенах не сильно отличаются от правил установки розеток в бетонных или кирпичных стенах. Однако существуют определенные аспекты гипсокартона, которые следует принять во внимание, прежде чем приступать к работе.

Содержание

Специальные возможности

Установка розеток в гипсокартон, конечно, намного проще по сравнению с другими материалами, но при всех своих достоинствах она имеет и недостатки. В частности, он очень легко крошится, и при работе с ним нельзя использовать обычные шурупы.

При работе с гипсокартоном также не допускается использование электрических ударных инструментов. — Все работы выполняются с использованием дрели и специальных инструментов для гипсокартона (например, ножей или лобзика).

При установке розеток в гипсокартоне необходимо использовать специальные монтажные коробки, называемые розетками. Монтажные коробки для гипсокартонных стен отличаются от бетонных аксессуаров наличием специальных соединителей, которые запрессовываются в гипсокартон.




Гипсокартонные субсборки, как уже упоминалось выше, могут иметь специальный способ крепления. Они похожи на пластиковый стаканчик. На передней стороне расположены четыре винта. Двое из них стоят выше остальных. Они необходимы для крепления стальной рамы самого гнезда.

Другие винты, которые находятся чуть ниже, отвечают за крепление самой розетки в гипсокартоне. В нижней части держателя розетки имеются специальные зажимные лапки. Их положение можно регулировать с помощью этих винтов. При затягивании винта ножка притягивается к гипсокартону. Это обеспечивает надежную установку розетки и гарантирует, что она не выскочит из стены при первой же возможности.



Существует два распространенных способа прокладки электрических проводов и розеток в гипсокартоне:

  • Во время строительства здания;
  • На этапе отделки.

Подготовка инструментов

Чтобы ускорить и облегчить этот процесс, следует подумать о вспомогательных инструментах:

  • Основной инструмент — электродрель со специализированным сверлом, которое не только ускоряет процесс, но и облегчает всю работу. Стандартный диаметр сердечника для данного вида работ составляет 68 мм.
  • Рулетка для измерения положения будущих розеток.
  • Спиртовой уровень для проверки установки.




  • Маркер или карандаш для разметки линий.
  • Крестовая отвертка — используется как для сборки гнезда, так и для фиксации сердечника гнезда. Он также используется для крепления электрических проводов.
  • Простой индикатор для определения наличия или отсутствия напряжения на электрических проводах.

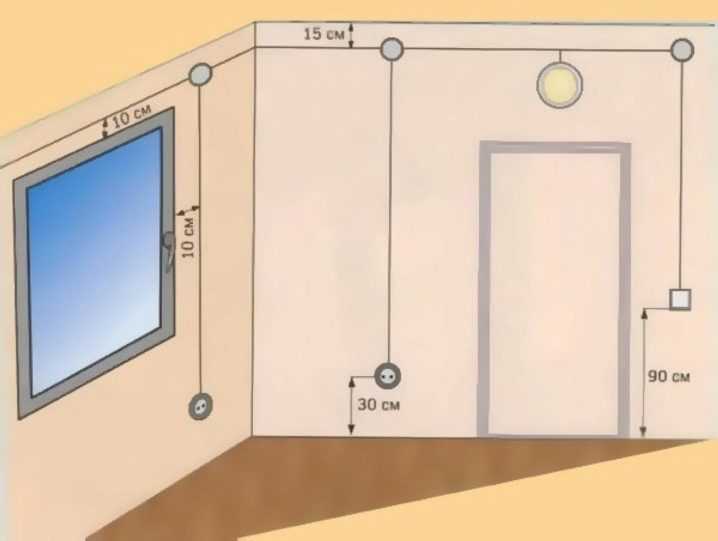

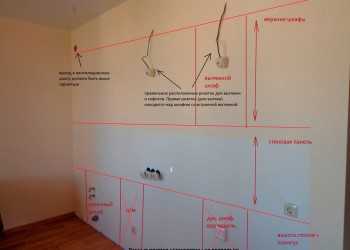

Выбор местоположения

При выборе места расположения выключателей и розеток важно не только соблюдать строительные нормы и правила, но и учитывать назначение розеток. Другими словами, места расположения будущих электроприборов, таких как холодильники, сплит-системы, телевизоры и т.д., должны органично вписываться в общую обстановку помещения.

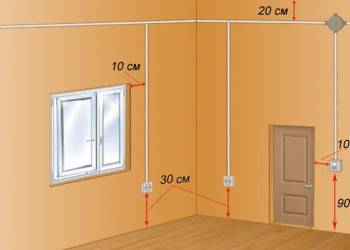

При установке розеток многие сегодня следуют европейским строительным нормам, рекомендации которых учитывают расстояние розеток от пола:

  • 30 см над уровнем пола в каждой комнате;
  • над рабочей зоной кухни (столешница) — 120 см
  • для стиральных или посудомоечных машин: 100 см
  • Для выключателей света 80 см (на уровне руки);


Расстояние от проводки до дверных и оконных проемов должно быть не менее 10 см.

Такая схема в целом удобна, но иногда от нее приходится отступать.

Например, кухонные розетки (обычно двойные или тройные) обычно устанавливаются непосредственно над кухонной столешницей. Такое расположение позволяет быстро подключать и отключать электроприборы без лишних изгибов. Розетку для воды можно установить параллельно электрическим розеткам на кухне.




Точно так же оправдана высокая установка розетки за аквариумом: ведь несколько электроприборов (освещение, компрессорная система, фильтр) нужно подключить, и лучше разместить их повыше, чтобы провода не лежали на полу.

Как установить?

Процедура выполняется следующим образом:

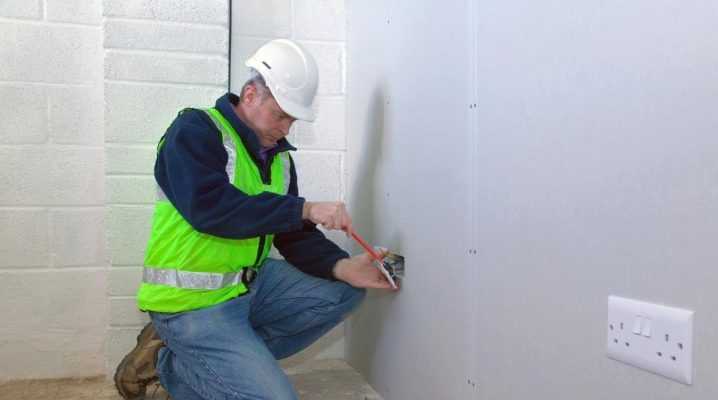

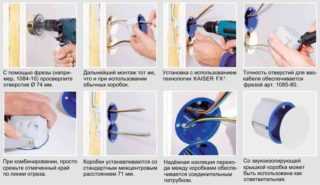

Сделайте отверстия для розеток

Перед установкой розетки в гипсокартон просверлите отверстие для стекла:

  • С помощью карандаша отметьте место, где будет крепиться розетка;
  • Возьмите электродрель или шуруповерт с насадкой для гипсокартона;
  • Острая часть сверла центрируется по метке;
  • Аккуратно проделайте отверстие (если у вас нет дрели, можно воспользоваться лобзиком);
  • Отверстия для выключателей сверлятся аналогичным образом.


СОВЕТ! Если вы планируете установить розеточную планку в этом месте, вертикальные линии должны быть расположены через каждые 72 мм. Это расстояние необходимо для того, чтобы гнезда сидели правильно, чтобы их края не перекрывали друг друга.

После того как отверстие сделано, материалы и все инструменты подготовлены, можно приступать к монтажным работам. Последовательность работ варьируется в зависимости от техники монтажа. Если электрический кабель закреплен в стене, достаточно подсоединить его к розетке и включить в сеть.

В случае, если предполагается прокладка электрических кабелей с внешней стороны перегородки, в гипсокартоне прорезается канавка, прокладываются кабели и закрепляются быстротвердеющим составом (например, алебастром). Концы кабеля вставляются в нужные места на необходимом уровне.




ПОМНИТЕ! При установке розетки в гипсокартонной стене необходимо оставить не менее 10 см запасного электрического провода, но рекомендуется оставлять больше.

Следующие шаги по установке розетки своими руками следующие:

  • Установка розетки. Перед установкой розетки прорежьте ножом отверстие в задней части розетки. Если вы посмотрите на корпус стакана, то увидите 4 винта, 2 из которых нужны для крепления самого гнезда и 2 для регулировки распорных ножек. Сначала нужно вывести провода из отверстия и пропустить их через розетку. Затем установите раму в гипсокартон, закрепив ее шурупами с противоположной стороны с помощью зажимных струбцин.


  • Замазка к замазке. Как правило, после установки розетки и проверки системы на пригодность наступает время для первичной отделки. Только после высыхания первого и последнего слоя шпаклевки можно приступать к установке розетки.
  • Подключите блок питания к розетке. Перед подключением убедитесь, что линия обесточена (это можно проверить с помощью простого индикатора). Подключите фазу заземления и нейтральную фазу к соответствующим клеммам на корпусе розетки и крепко затяните провода, чтобы не ослабли контакты и не расплавился пластиковый корпус.

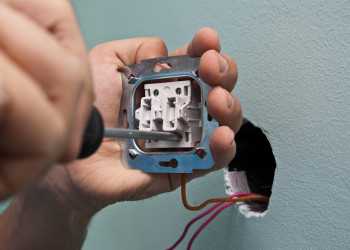

  • Установите розетку в стакан. Розетка устанавливается в стакан и закрепляется соответствующими винтами. Затем установите пластиковую рамку и переднюю крышку. Проверьте прилегание к стене; при необходимости ослабьте винты на выступах и выполните регулировку.

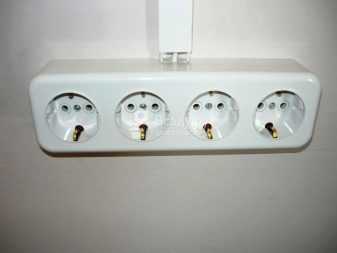

Монтаж розетки для поверхностного монтажа

В некоторых случаях вместо привычных встраиваемых розеток используются розетки, монтируемые на поверхность. Нет необходимости сверлить отверстия в стенах и монтировать установочные коробки (розетки). А сама проводка проходит не под гипсокартоном, а по нему.

Этот метод не очень привлекателен с эстетической точки зрения. Розетка, монтируемая на поверхность, является массивной. Прокладка проводов вдоль стен не добавляет целостности интерьеру комнаты. Но на некоторых участках это оправдано, особенно когда расстояние между стеной и бетонной стеной слишком мало — менее 45 мм — и под рукой нет пробивной машины.



Наружная проводка и накладные модели розеток также часто используются в дизайне помещений в стиле лофт, ретро или стимпанк. В таких случаях используются специализированные огнестойкие электрические кабели в стабильной, негорючей изоляции. Они также могут быть в гофрированном рукаве.

Электрические провода крепятся к стене с помощью клипс, а розетка просто прикручивается к гипсокартону шурупами, как и накладная. Преимуществом такого расположения является то, что положение электроприборов и розетки может быть изменено в любое время.

Советы

Для того чтобы максимально правильно установить розетки для гипсокартона, Следует обратить внимание на следующие моменты:

  • Учитывайте пустое пространство между гипсокартоном и основной поверхностью стены (оно должно быть не менее 4,5 см, а розетка должна свободно помещаться в основании). Доска основания может быть углублена с помощью молотка или зубила.
  • При монтаже гипсокартонной конструкции целесообразно оставить 20-30 см кабеля за пределами места установки розетки.

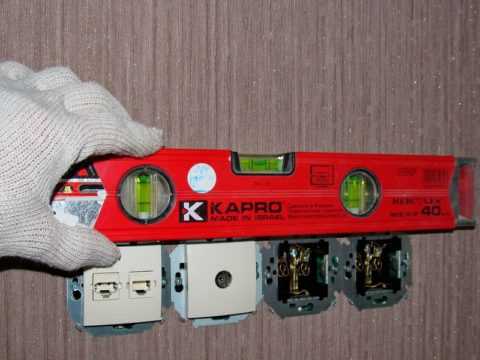

  • При установке нескольких устройств используйте спиртовой уровень, чтобы правильно разметить и установить розетки.


  • Кабели внутри конструкции должны быть защищены от механических воздействий (в гофрированных рукавах), чтобы минимизировать повреждения во время монтажа или эксплуатации.
  • Обратите внимание, что металлические профили, на которые опирается гипсокартон, могут быть сбиты при выполнении отверстий. Чтобы предотвратить это, используйте сильный магнит. Приложите его к стене и проведите им по поверхности, чтобы проверить, нет ли за плитой металлического профиля.
  • Однако если есть контакт с металлической конструкцией, не отчаивайтесь. Нет необходимости переносить отверстия для розеток. Часть профиля, которая мешала, отрезается железными ножницами или выбивается (сгибается) обычным зубилом.



  • При проведении ремонта вы, скорее всего, получите точный учет. Но через некоторое время вам может понадобиться установить дополнительный выключатель, повесить картину или передвинуть несколько настенных светильников. Именно тогда хаотичная проводка может стать серьезной проблемой. Ударный молоток или электродрель могут легко повредить проложенную электропроводку и вызвать короткое замыкание. Чтобы избежать подобных сюрпризов, прокладывайте электрические кабели параллельно полу, добавив несколько поворотов на 90 градусов. Желательно зафиксировать схему электропроводки: нарисовать план, эскиз или просто сфотографировать на телефон. Затем, через несколько лет, вы сможете сверлить любые места в стенах без каких-либо нежелательных последствий для электрической системы.

Установка розетки в гипсокартонной стене довольно проста и может быть выполнена своими руками. Если вы будете следовать всем вышеперечисленным рекомендациям, то такая процедура, как установка электрических розеток в гипсокартонной стене, будет выполнена наиболее правильно и в кратчайшие сроки.

Смотрите видео ниже о том, как выбрать и установить розетку в гипсокартоне.

Установка розеток в гипсокартонные листы — быстро и просто

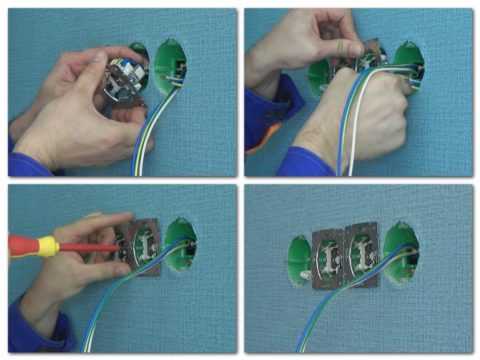

Этапы установки розеток

Многие люди при ремонте квартир используют гипсокартон (гипсоволокнистые системы). Это связано с неоспоримыми преимуществами данного материала, его оптимальной стоимостью и скоростью сборки конструкции. При отделке помещений электрические провода прокладываются в стене, а розетки устанавливаются в гипсокартон. В этой статье вы узнаете, какие типы розеток можно использовать и как установить их в гипсокартонной стене.

Особенности установки

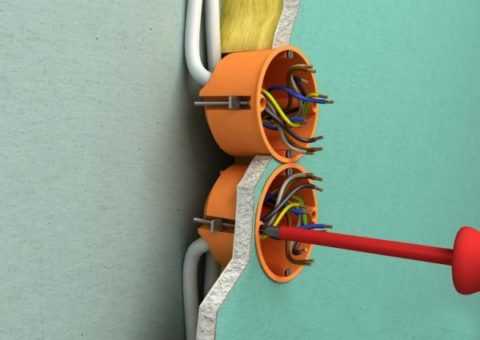

Крепление розеток к гипсокартону

По сравнению с некоторыми материалами, установка розеток в гипсокартоне намного проще — но не без трудностей, к которым относятся:

  • Гипсокартон очень склонен к осыпанию;
  • Монтаж нельзя выполнять с помощью саморезов;
  • Использование электрических ударных инструментов не допускается. Работы можно выполнять только с помощью дрели, ножевых пилок и лобзика;
  • При установке розеток для гипсокартона своими руками используйте специальные монтажные элементы или розетки скрытого монтажа. Такие дюбели для гипсокартонных стен отличаются от изделий для бетонных стен наличием оригинальных соединителей, которые прижимают их к гипсокартону.

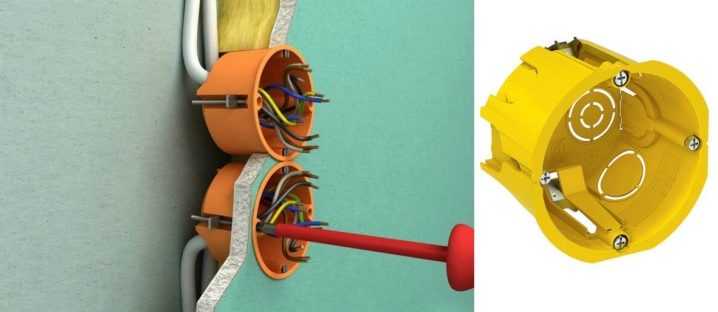

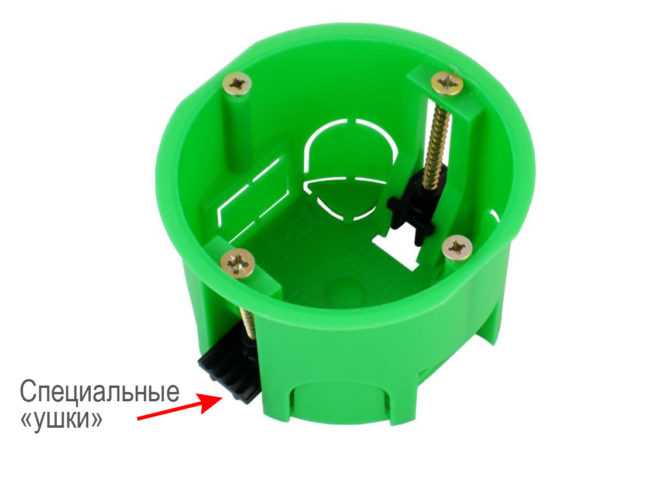

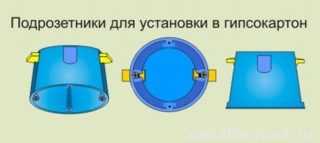

Для того чтобы правильно выбрать розетки, стоит ознакомиться с их конструкцией:

  • Дренажные коробки для гипсокартона имеют особый способ крепления;
  • Снаружи это пластиковая клетка с 4 обычными винтами на внешней стороне. Два стоят выше остальных и используются для крепления существующей металлической рамы для фиксации розетки. Другие, расположенные немного ниже, используются для фиксации розетки в гипсокартоне;
  • В нижней части гипсокартона установлены специальные прижимные лапки. Они будут удерживать раму в гипсокартоне. Их положение регулируется с помощью винтов: после того как элементы будут прикручены, лапки будут давить на гипсокартон, что обеспечит прочное крепление коробки, гарантируя, что розетка не выпадет из стены.

Выбор розеток и определение количества розеток в квартире

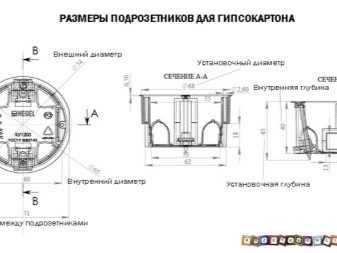

На качество муфт влияет правильный выбор материала, из которого изготовлены муфты. Конструкция должна соответствовать стандартам, определяющим размеры внутренних компонентов, размещаемых в коробке.

Совет: Несмотря на стандартные размеры, при покупке розеток следует обращать внимание на их совместимость друг с другом.

От выбора удобной и подходящей розетки зависит скорость монтажа всей конструкции.

Некоторые производители продукции и их изображения приведены в таблице ниже:

Перед покупкой розетки рассчитайте количество розеток, которые будут установлены в квартире. Строительные нормы и правила не регламентируют количество розеток в помещении, но внешний вид различных типов электроприборов подсказывает, сколько источников должно быть в комнате.

  • Для спален в дополнение к пылесосу желательно приобрести розетку, которая будет установлена по обе стороны кровати, у журнального столика, для телевизора напротив кровати;
  • В гостиной — по обе стороны дивана, перед телевизором, до 4 штук;
  • В детской комнате — у детской кроватки, у письменного стола — 3 штуки, для телевизора — 3 штуки, для подключения пылесоса;
  • В коридоре — для пылесоса;
  • В ванной комнате — к стиральной машине, к электробритве, к фену;
  • На кухне — для холодильника, посудомоечной машины, на рабочем месте для электрочайника, микроволновой печи, тостера, вытяжки, телевизора, необходимо установить до 3 дополнительных свободных розеток.

Помимо определения количества торговых точек, важно также выбрать подходящие места.

Следует иметь в виду следующее:

  • В каждом помещении должно соблюдаться расстояние 300 мм от уровня пола;
  • Над столешницей или кухней: 1200 мм;
  • Для стиральной или посудомоечной машины: 1000 мм.

Установка розеток в гипсокартон Быстрый и простой монтаж розеток в гипсокартоне Установка розеток в гипсокартон Простая и быстрая установка розеток в гипсокартоне

Советы по эксплуатации электрических розеток

Для наилучшей установки розеток в гипсокартоне стоит придерживаться нескольких рекомендаций.

К ним относятся:

  • Соблюдайте расстояние не менее 45 мм между гипсокартоном и поверхностью стены, чтобы розетка могла свободно разместиться в основании. Основание можно углубить с помощью перфоратора или зубила;
  • В месте, где будет установлена розетка, рекомендуется на этапе монтажа проложить проводку наружу с припуском 200 — 300 мм;
  • При установке нескольких розеток используйте спиртовой уровень, чтобы правильно разметить и установить розетки;
  • Электропроводка внутри стен должна выполняться только в гофрированном рукаве, чтобы защитить проводку от непредвиденных механических воздействий и предохранить ее от повреждений во время монтажа или эксплуатации;
  • При сверлении отверстий можно опираться на металлический профиль, на который крепится гипсокартон. Таких неудобств можно избежать, если использовать сильный магнит. Для этого магнит прикладывают к стене и проводят по ее поверхности — таким образом устанавливается наличие металлического профиля за плитой;
  • В контакте с металлической конструкцией, чтобы раструб не переместился в другое место, часть профиля препятствия вырезается ножницами по металлу или просто сгибается зубилом.

Простой и быстрый монтаж розеток в гипсокартоне Простой и быстрый монтаж розеток в гипсокартоне Простая и быстрая установка розеток в гипсокартоне

Подготовка к установке

Для быстрого и эффективного выполнения работ по установке розеток в гипсокартоне необходимы следующие инструменты:

  • Электродрель со специальной корончатой насадкой, которая делает установку быстрее и проще. Стандартный диаметр сверла составляет 68 мм;
  • Индикатор для определения напряжения на электрических проводах;
  • Измерительная лента;
  • Карандаш или маркер;
  • Уровень для проверки установки;
  • Крестовая отвертка, для крепления коробки, для крепления розетки и электрических проводов.

После того как у вас есть инструменты, вы можете подготовить отверстие для розетки.

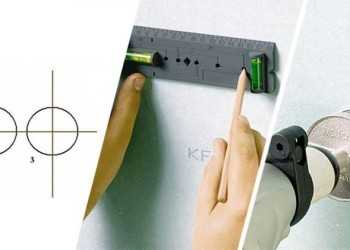

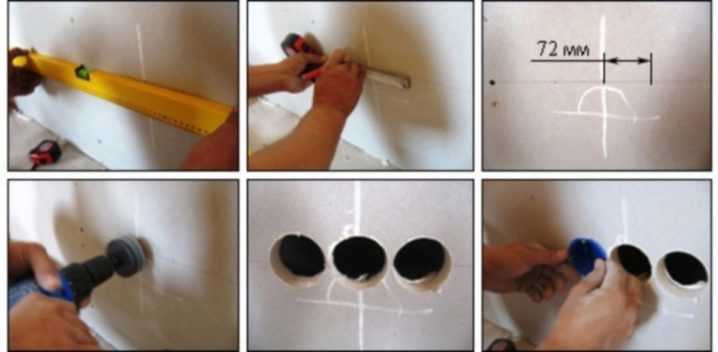

Инструкции по сверлению отверстий в гипсокартоне:

  • Место для розетки находится в соответствии с составленной вами схемой. Измерьте необходимое расстояние от уровня пола с помощью рулетки и отметьте точку на стене;
  • Отметьте центр отверстия под розетку с помощью спиртового уровня и поставьте крест;
  • Просверлите отверстие с помощью электродрели со специальным сверлом;
  • Установите центр фрезы на крест и аккуратно просверлите отверстие.

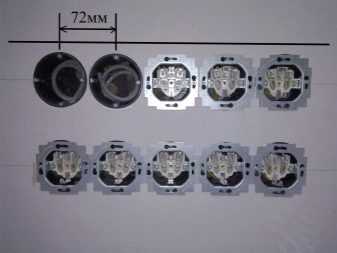

Совет: Если в одном и том же месте необходимо установить более одного гнезда, отметки следует сделать до сверления первого отверстия. Тогда розетки будут выглядеть более аккуратно.

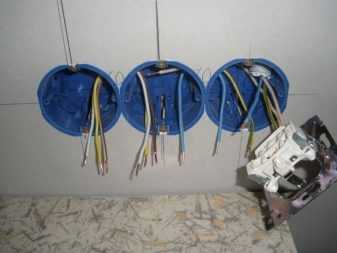

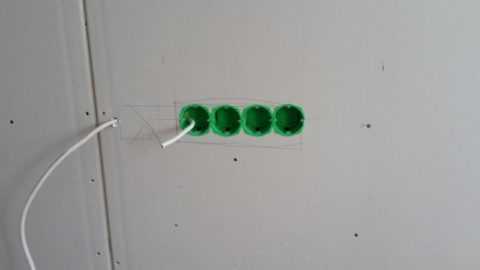

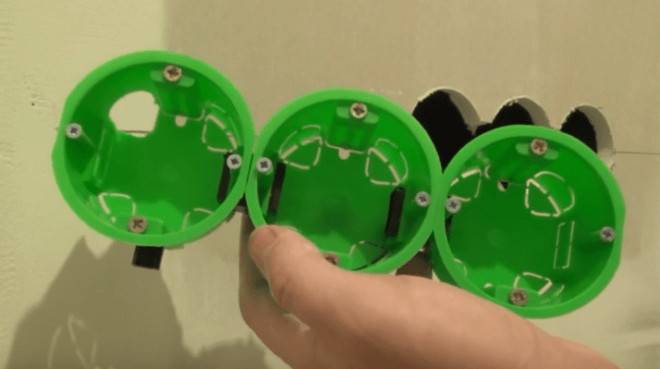

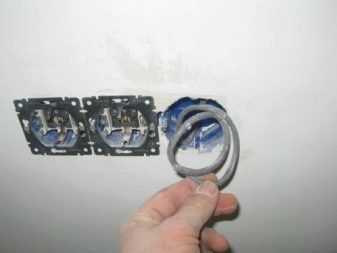

Установка нескольких розеток

Монтаж гипсокартона

По запросу: «установка розеток в гипсокартон, видео» вы всегда найдете хорошее видео, которое расскажет вам обо всех нюансах работы. Установка розетки в гипсокартонной стене начинается с установки розетки под ней.

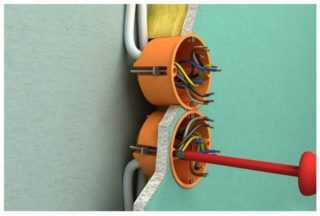

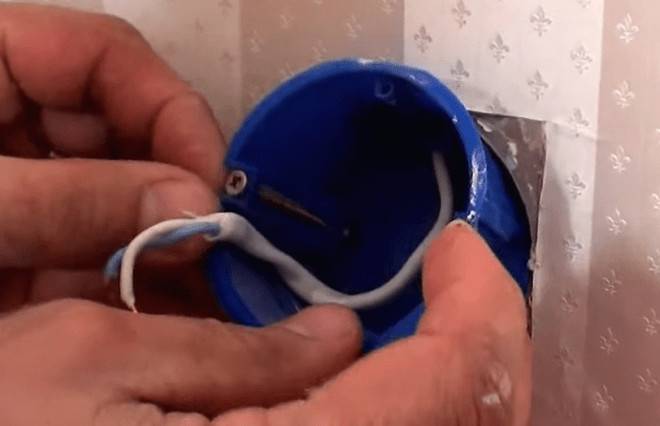

Процесс установки происходит в следующем порядке:

  • В нижней части розетки вырезается отверстие, через которое можно проложить провода;
  • Вставьте в отверстие провод, проложенный в облицовке стены. Оставьте небольшое количество проволоки в стороне;
  • Вставьте розетку так, чтобы она не проталкивала провод через отверстие;
  • С помощью спиртового уровня убедитесь, что розетка расположена ровно;
  • С помощью отвертки затяните винты, крепящие коробку.

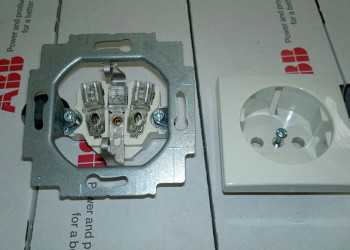

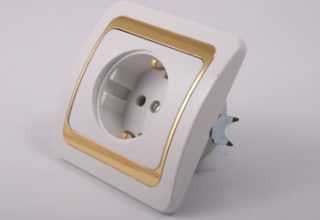

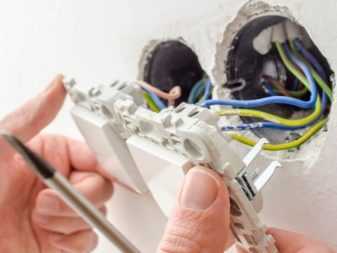

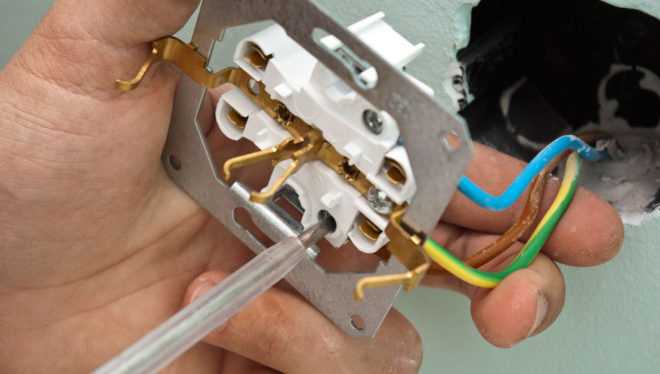

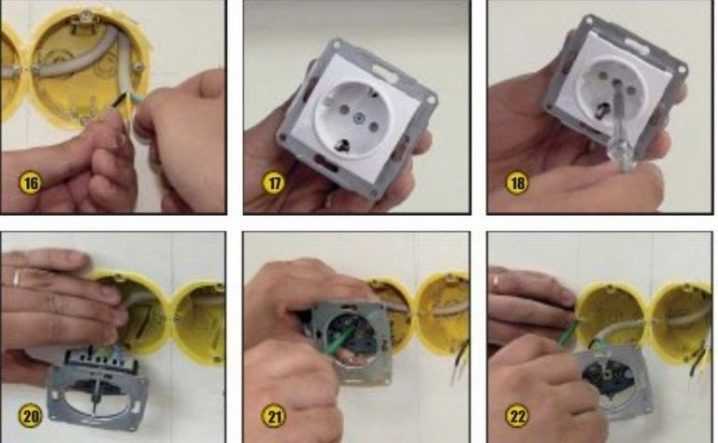

Установка розетки

Обеспечьте правильную установку

Если все шаги были выполнены правильно заранее, монтаж розетки в гипсокартон будет довольно простым.

  • Декоративная крышка снимается с розетки;
  • Провода подключаются к сердечнику, в специальном месте;
  • Каждый провод вставляется в отдельное отверстие;
  • Провода закреплены стопорными винтами;
  • Если имеется провод заземления, для него необходимо установить специальную розетку. В обычной розетке провод заземления изолирован и оставлен свободным;

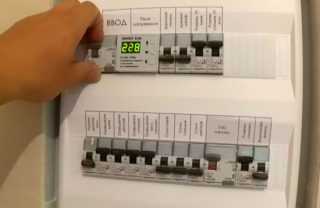

Примечание: Перед началом работ с проводами необходимо отключить электропитание во избежание поражения электрическим током.

  • Из коробки вынимаются два винта, чтобы закрепить вставленный в нее жильный провод;
  • Сердечник укладывается плашмя, а затем винты вкручиваются не до конца;
  • После выравнивания гнезда до идеально ровного положения винты затягиваются.

Примечание: Крепление розетки в гипсокартоне должно быть надежным, чтобы избежать ослабления при установке и извлечении вилки.

  • Декоративная крышка защелкивается на месте. Но его устанавливают после оклейки стен обоями.

Установка розеток в гипсокартон Установка розеток в гипсокартон - быстро и просто Установка розеток в гипсокартон - быстро и просто Установка розеток в гипсокартон - быстро и просто

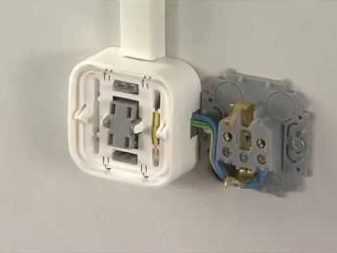

Установка розетки для поверхностного монтажа

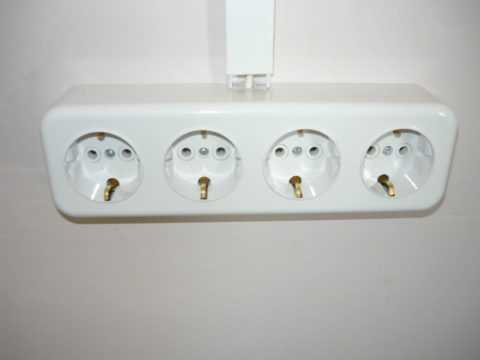

Общий вид 4-х гнездовой розетки для поверхностного монтажа

Иногда настенную розетку можно заменить розеткой с цоколем. В этом случае нет необходимости сверлить отверстия в стенах и устанавливать электрические розетки.

Стоимость этого типа установки ниже, но он не очень привлекателен с эстетической точки зрения. Тип поверхностного монтажа имеет солидный внешний вид. Кроме того, провода, идущие вдоль стен, нарушают эстетику интерьера помещения. Но в некоторых случаях это оправданный вариант.

  1. Когда расстояние между гипсокартонной конструкцией и стеной очень маленькое, менее 45 мм, и под рукой нет перфорационной машины.
  2. Выводная электропроводка и розетки, монтируемые на поверхность, могут быть использованы при оформлении помещения в стиле ретро, лофт или стимпанк.

В этих случаях используются специальные электрические кабели с огнестойкой изоляцией. Они могут быть расположены в гофрированном рукаве.

Электрические провода крепятся к гипсокартонной стене с помощью клипс, а розетка прикручивается к стене в качестве накладки. Преимущество накладной конструкции заключается в том, что ее можно в любой момент переставить для подключения электрических устройств в выбранном месте.

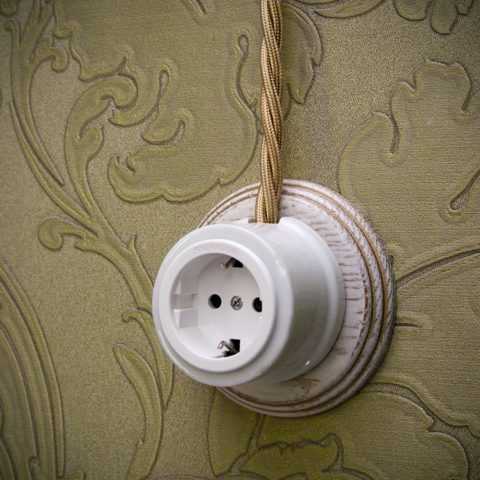

Пластина для розетки в стиле лофт

Установка розетки в стене из гипсокартона довольно проста. Каждый может сделать это самостоятельно. Как установить розетки и выключатели в гипсокартон, на видео показаны все детали.

Как установить розетку в гипсокартон

планка с тремя розетками в гипсокартоне

После завершения облицовки стен гипсокартоном остается сделать еще одну вещь — установить розетки в гипсокартонные плиты. Это простая работа, не требующая особых знаний или навыков в электротехнике — ее может выполнить самостоятельно, без приглашения мастера, даже неподготовленный человек. Однако розетки должны быть установлены аккуратно и правильно, так как это влияет на пожарную безопасность дома.

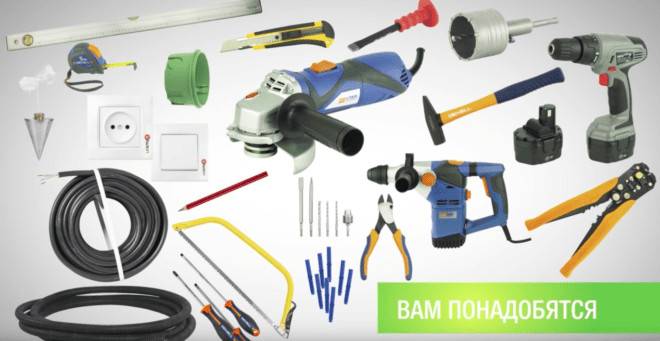

Инструменты для монтажа

Инструмент для установки гнезда

Чтобы установить розетки, не прерываясь на поиски недостающих инструментов, необходимо подготовить их заранее. Вам понадобятся следующие инструменты

  • Измерительная лента и маркер для разметки отверстий;
  • Дрель и специальное сверло для сверления отверстий в гипсокартоне. Диаметр рабочей части бура должен быть равен диаметру стандартного долота для ввода в стену, т.е. 6,8 см. Если у вас нет дрели, можно воспользоваться отверткой;
  • Пузырьковый уровень (короткий — достаточно 0,3 м);
  • Отвертка с индикатором напряжения на проверяемых проводах;
  • Отвертка (крестовая или обычная, в зависимости от формы шлицов на винтах), необходимая для крепления розетки, проводов и самой розетки;
  • Для снятия изоляции с проводов при подключении их к клеммам необходим боксерский резак.
  • Препараты

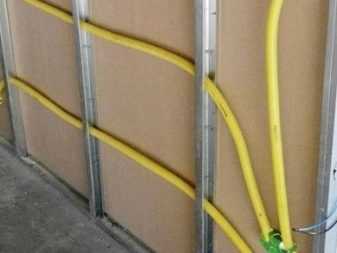

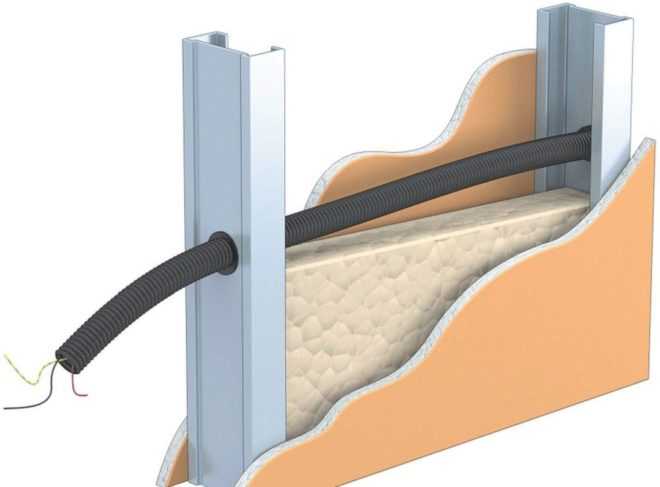

Настенная проводка под гипсокартоном

Перед началом работ по облицовке стен следует определить местоположение розеток.

Порядок установки следующий:

  • Сначала собирается и крепится к стене каркас для крепления гипсокартона. Его концы крепятся к полу и потолку помещения.
  • Если возводится перегородка, то одна сторона сразу же огораживается. По нему будет проложена проводка.
  • Составляется электрическая схема и на ней отмечаются места расположения электрических розеток.
  • Просверлите отверстия в вертикальных частях рамы для прокладки проводки.

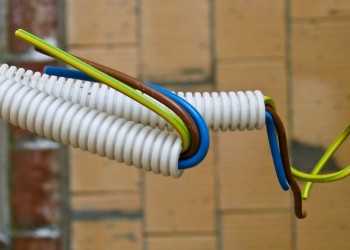

  • Провода, которые будут подведены к розеткам, следует поместить в гофрированный пластиковый рукав и вывести через отверстия в раме.

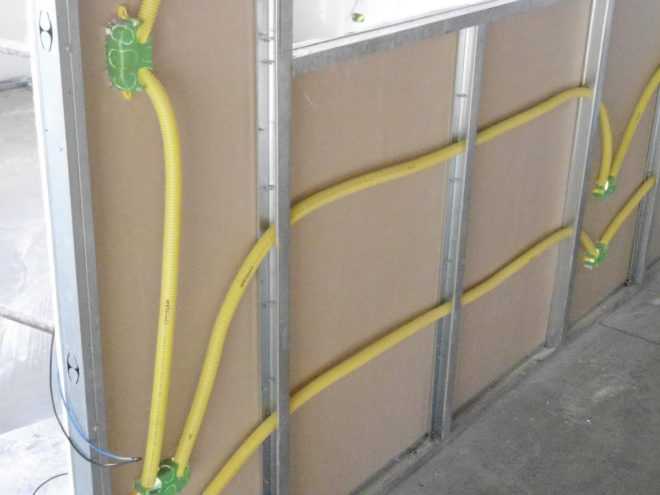

Монтаж проводки в стене

  • Лучший кабель — это трехжильный кабель с двойной изоляцией (с диаметром жилы 1,5-2,5 мм). Если вы планируете использовать приборы с высоким потреблением тока, увеличьте сечение кабеля.
  • Проложите кабели под облицовкой с помощью проволочных лент или пластиковых стяжек, чтобы убедиться в их надежности.

Закончив прокладку проводов и обозначив выходы на плане этажа, можно приступать к креплению гипсокартона к стропилам.

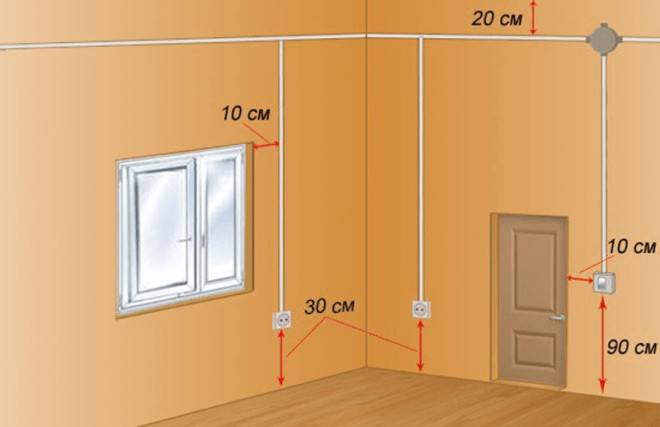

Выбор места установки

Современные нормы не предписывают, где должны быть установлены розетки, поэтому вы можете установить их там, где это удобно.

установка розетки на высоте 30 см от пола

Европейские стандарты требуют, чтобы высота розетки была 0,3 м над полом. В некоторых случаях это может быть оправдано, но, например, на кухне такая высота заставит хозяйку сильно нагибаться при включении и выключении кухонных приборов во время приготовления пищи.

Также лучше установить более высокую розетку за аквариумной розеткой для удобства подключения освещения, фильтра, компрессора. А провода не будут лежать на полу и мешать передвижению по комнате.

Как установить

Первый этап установки розетки в гипсокартон начинается с подготовки отверстий под электрические розетки. В отверстия вставляются пластиковые гнезда, в которые устанавливаются розетки.

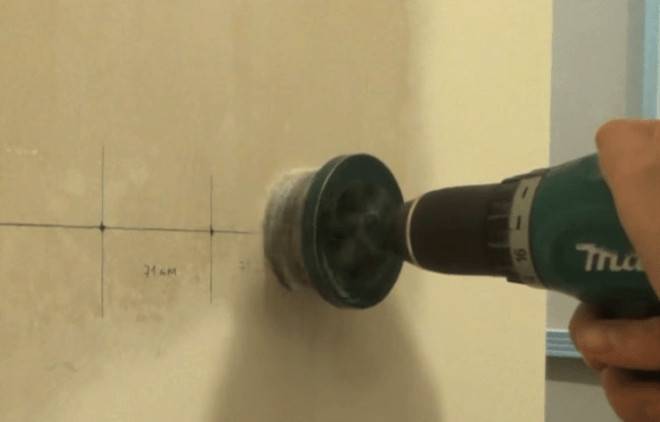

Сверление отверстия для электрической розетки в гипсокартоне

При изготовлении отверстий необходимо выполнить следующие действия:

  • Сначала найдите место установки, как показано на рисунке. Затем с помощью рулетки измерьте указанное расстояние от пола и отметьте его;
  • С помощью спиртового уровня найдите центр будущего отверстия по горизонтали и отметьте его крестиком;
  • Для сверления отверстий под подложку используется электродрель с насадкой для сверления;
  • Когда центр сверла будет совмещен с центром креста, аккуратно вырежьте отверстие.

Установка подпрограмм

Подготовительный профиль для гипсокартона

Создается подложка в виде пластикового стакана, который помещается и закрепляется в подготовленном отверстии в гипсокартоне.

Подрезчик гипсокартона имеет четыре винта. Два используются для крепления к гипсокартону и два — для крепления металлической крышки снаружи.

установка розетки в гипсокартоне

Процедура установки выглядит следующим образом:

  • Перед установкой розетки пропустите провода через отверстие в нижней части розетки. Если необходимо установить несколько точек, питание к ним должно подаваться через последовательное соединение. При таком типе соединения отрезки провода подаются от первой розетки ко второй, от второй к третьей и так далее.
  • Несмотря на простоту последовательного подключения, существует риск того, что контакты первой розетки могут чрезмерно нагреться из-за комбинированной нагрузки всех остальных точек. По этой причине опытные электрики предпочитают выполнять соединения с помощью муфт — пластиковых муфт с конической внутренней резьбой, предназначенных для изоляции проводников.
  • При использовании sis фазный провод скручивается с несколькими проводами по числу подключаемых розеток. Такое же соединение можно выполнить и на нейтральном проводе, но поскольку он не так чувствителен к нагреву, его можно соединить в последовательную цепь.
  • С помощью спиртового уровня выровняйте розетку по горизонтали и закрепите ее на гипсокартоне с помощью клипс. Убедитесь, что он не пережимает кабели.

Иногда расстояние от стены до гипсокартона меньше, чем высота стандартного кронштейна для розетки. В этом случае необходимо сделать отверстие достаточной глубины в материале стены с помощью молотка или зубила по бетону. Можно также сделать углубление перед обшивкой, но тогда вам нужно будет указать его точное местоположение.

Подключение кабелей

Прежде чем вы окончательно решите выполнить подключение, необходимо отключить электричество в распределительном щитке. Отсутствие напряжения можно проверить с помощью отвертки.

подключение источника питания

Если напряжение отсутствует, можно приступать к подключению проводов:

  1. Удалите все украшения из розетки;
  2. Ослабьте винты на клеммах розетки, вставьте провода и затяните винты до упора. При использовании трехжильного кабеля подключите провод заземления к центральной клемме;
  3. Вставьте розетку с подключенными проводами в гнездо и закрепите ее на гнезде с помощью распорок или крепежных винтов на гнезде;
  4. Перед окончательным закреплением розетки еще раз проверьте, надежно ли зажаты провода на клеммах;
  5. Осталось надеть раму и установить крышку. При затягивании винта не прилагайте больших усилий, чтобы не раздавить пластиковые детали.
  6. Если вы устанавливаете несколько розеток рядом друг с другом, можно приобрести общую рамку для двух или более розеток.

Видеоинструкции

Мы рекомендуем посмотреть следующие видеоролики:

Первая розетка может оказаться сложной для установки, потому что вы не знаете, как установить розетку, но установка последующих розеток будет намного проще. Самое главное — следовать инструкциям и соблюдать максимальную осторожность при выполнении электромонтажных работ. Описанная выше техника позволит вам не только установить розетку в гипсокартон — она также применима к установке выключателей и двойных розеток.

Самостоятельная установка розеток в гипсокартоне

Гипсокартон активно используется во внутреннем строительстве. Это обусловлено его преимуществами — этот материал экологически чистый, термостойкий и звуконепроницаемый. Стоимость гипсокартона также выгодна. Принципы монтажа в гипсокартоне аналогичны принципам монтажа в бетонной стене. Но в процессе работы необходимо учитывать ряд нюансов.

Особенности материала


Установка розеток в гипсокартон (гипсоволокно) не представляет особой сложности. Это проще, чем монтаж из другого материала, но у гипсокартона есть свои недостатки. Главный недостаток — крошится во время работы. По этой причине не допускается использование классических саморезов и ударных инструментов. Ремонтные работы следует выполнять только с помощью дрели и специализированных инструментов для гипсокартона.

При установке используются специальные установочные блоки — подпрограммы. Они выглядят как пластиковый стаканчик с четырьмя винтами. Они имеют специальное крепление с двумя верхними винтами. Два нижних предназначены для установки самой розетки. В нижней части расположены зажимные механизмы, которые повышают надежность установки.

Обычно монтаж электропроводки и розеток может осуществляться двумя способами — либо на этапе строительства, либо во время отделочных работ.

Выбор торцевых головок и инструментов


Перед установкой новой розетки важно правильно подобрать все материалы. Электрическая розетка состоит из лицевой панели, сердцевины и расположенного под ней гнезда. Ядро — это основной рабочий механизм. Он установлен в пластиковом стакане, который крепится к гипсокартону.

При покупке обратите внимание на диаметр и другие размеры муфты. Они должны соответствовать размерам отверстия в стене. Также убедитесь, что раструб удобно вставляется в стакан.


Розетки делятся на поверхностно монтируемые и внутренние. Это также следует учитывать при выборе розетки. Розетки для поверхностного монтажа просты в установке, не требуют отверстия и могут быть установлены в различных местах. Однако они не эстетичны и имеют большие размеры.

Если розетка в гипсокартонной стене будет установлена на кухне или в ванной комнате, выбирайте изделия с соответствующей степенью водо- и пылестойкости.

Цвет, дизайн, количество розеток (двойные, тройные) — менее важные факторы при выборе изделия. Они не влияют на технические характеристики, только на внешний вид.

Перед началом установки необходимо позаботиться об оборудовании. Основным рабочим инструментом является дрель со сверлом. Его стандартный размер составляет 68 мм. Вам также понадобятся: измерительная лента, спиртовой уровень, карандаш или маркер, крестовая отвертка и указка.

Меры предосторожности


Все электромонтажные работы должны выполняться безопасным способом. Ток, проходящий через электрическую розетку, опасен для человека и может привести к летальному исходу. По этой причине необходимо соблюдать следующие правила:

  • Перед установкой отсоедините источник питания.
  • Используйте профессиональные инструменты с изолированными рукоятками.
  • Убедитесь с помощью индикатора, что провода обесточены.
  • Не устанавливайте старые, поврежденные розетки или кабели. Все используемые материалы должны быть новыми и качественными.
  • Выберите правильный размер кабеля.

Если вы будете следовать приведенным выше советам, ваша работа будет безопасной.

Местонахождение


Выбор места расположения гнезда зависит от нескольких факторов. Существуют строительные спецификации, которые необходимо соблюдать, но также важно назначение гнезда. Согласно современным европейским стандартам, электрические розетки должны быть установлены на следующей высоте:

  • 30 см над уровнем пола в каждой комнате.
  • На кухне — 120 см над рабочей поверхностью.
  • Для установки стиральной и посудомоечной машины, 100 см.
  • Выключатели должны быть установлены на высоте 80 см.

Кроме того, точка питания должна находиться не ближе 10 см от дверных и оконных проемов.

Важно, чтобы к розетке был обеспечен легкий доступ. На кухнях точки питания часто устанавливаются над столешницами. В аквариуме высокое крепление также используется для подключения нескольких электроприборов.

Установка электрической розетки


Установка розеток в гипсокартоне происходит по следующему алгоритму:

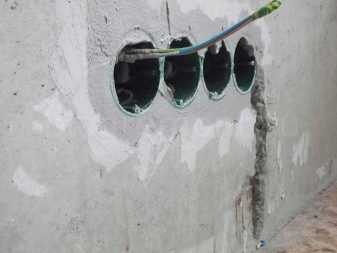

  • Сделайте отверстие для розетки или электрического куба и розетки под него. Предварительно сделайте карандашом отметку в месте крепления. Затем необходимое отверстие просверливается с помощью дрели.
  • Последовательность шагов зависит от техники установки. Если кабель уже проложен в стене, подключите розетку к проводам и установите ее в стене. Если проводники еще не установлены, необходимо сделать стяжку в гипсокартоне. Провода укладываются в желоба в гофрированной трубе или в кабель-канале и закрепляются специальным строительным составом (например, алебастром). Концы пучка кабелей подводятся к розеткам.
  • Сборка розетки. В задней части стекла вырезается отверстие для проводов. Из этого отверстия выводятся кабели и прокладываются через стекло. Затем необходимо вставить подсекцию и закрепить ее в гипсокартоне с помощью зажимных лапок. Регулировка ножек осуществляется с помощью двух нижних винтов.

Модели с поверхностным монтажом проще в установке. Они не требуют прорезания стены — достаточно закрепить устройство на поверхности гипсокартона с помощью клипс. Использование моделей, монтируемых на поверхность, может нарушить эстетику помещения. Устройства массивные, а провода идут прямо вдоль стены. Но даже с такими розетками можно создать оригинальный интерьер — например, в комнате в стиле лофт, ретро или стимпанк. Однако всегда следует использовать огнестойкие кабели с негорючей изоляцией. Кабели фиксируются специальными зажимами, а розетка прикручивается. Важным преимуществом этих розеток является их мобильность. Их можно использовать где угодно.

Совет эксперта


Правильно установленные розетки необходимы для стабильной и надежной работы точки питания. Прежде чем устанавливать розетки и выключатели в гипсокартон, прочитайте следующие советы:

  • Убедитесь, что между гипсокартоном и стеной есть свободное пространство не менее 4,5 см. Основание должно свободно вмещать подконструкцию. Основание можно увеличить с помощью дырокола.
  • Провода должны иметь отступ 20-30 см.
  • Разметку следует наносить по спиртовому уровню для обеспечения ровной установки.
  • Проводники должны быть уложены в защитную гофрированную оболочку. Это защитит проводники от механических повреждений и продлит срок их службы.

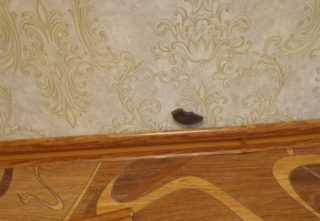

  • Перед тем как делать отверстия, рекомендуется провести по стене сильным магнитом. Это позволит определить местонахождение металлических профилей и не задеть их при выполнении отверстий.

При проведении монтажных работ рекомендуется составить электрическую схему. Это будет необходимо при установке нового выключателя в гипсокартонной перегородке.

«Июль в Швейцарии» — издательский дом
«Июль в Швейцарии» — издательский дом
