Бетон В15: соответствие марке М200 по прочности

Бетон класса В15 соответствует марке М200 по прочности на сжатие. Этот показатель означает способность материала выдерживать нагрузку в 19,26–20 МПа или примерно 196 кгс/см² до момента разрушения образца. Класс является гарантированным параметром: согласно строительным нормам, не менее 95% всех испытанных образцов должны соответствовать этому значению.

Различия между классом и маркой бетона

В технической документации используются два разных обозначения — класс (B) и марка (M). Профессионалы применяют их для решения разных задач при проектировании конструкций. Класс характеризует гарантированную прочность всей строительной конструкции с высокой степенью достоверности. Марка представляет собой среднее арифметическое значение прочности, полученное при испытании серии образцов.

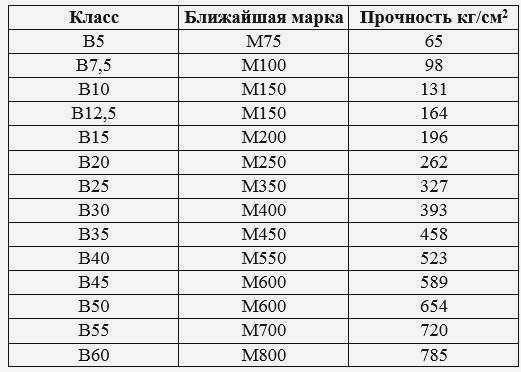

Для перевода одних величин в другие существуют таблицы соответствия. Например, класс В15 напрямую связан с маркой М200. Если требуется более высокая нагрузочная способность, используют класс В20, который соответствует марке М250. Для ответственных монолитных конструкций применяется класс В25 (марка М350).

Технические характеристики бетона В15 (М200)

Помимо прочности на сжатие, эксплуатационные свойства бетонной смеси определяются морозостойкостью (F), водонепроницаемостью (W) и подвижностью (П). Эти параметры критически влияют на долговечность объекта.

Морозостойкость указывает количество циклов замораживания и оттаивания, которые выдержит материал без потери 15% прочности. Для В15 типичными являются значения F100 или F150. Это позволяет использовать бетон в наружных конструкциях, подвергающихся сезонным перепадам температур. При значении F100 конструкция способна пережить до 100 циклов заморозки.

Водонепроницаемость показывает способность материала сдерживать давление воды. Класс В15 обычно имеет показатели от W2 до W6. Значение W4 позволяет использовать бетон для возведения подвалов и фундаментов, так как он выдерживает определенное давление водяного столба.

Подвижность смеси определяет её удобоукладываемость при заливке в опалубку. Значения варьируются от П1 до П5. Для работы с армированными конструкциями или узкими формами рекомендуется выбирать смесь с показателями П3 или выше.

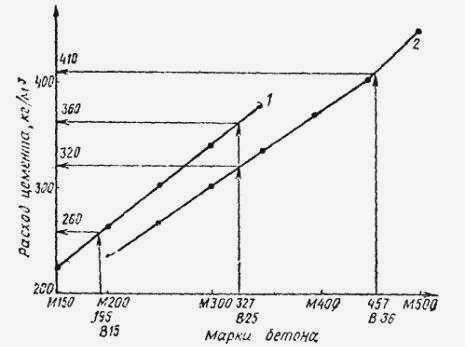

Средняя плотность тяжелого бетона этого класса составляет от 2200 до 2400 кг/м³. Состав смеси на 1 м³ может варьироваться в зависимости от используемого цемента и заполнителей. Типичный расход компонентов включает около 184 кг цемента, 515 кг песка, 883 кг щебня и 92 л воды.

Сферы применения материала

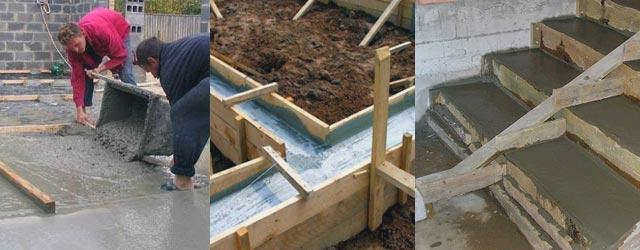

Бетон В15 относится к конструкционным материалам средней ответственности. Его применяют для возведения элементов, которые не требуют экстремальных нагрузок или специальной теплозащиты. В частном строительстве такой раствор незаменим при заливке фундаментов малоэтажных домов, коттеджей и хозяйственных построек.

Материал эффективно работает в дорожном строительстве. Из него изготавливают бордюры, отмостки, пешеходные дорожки и подкладки под дорожное полотно. Благодаря прочности на сжатие он также подходит для создания износостойких стяжек пола внутри помещений и производственных цехов.

Для получения качественного изделия используют портландцемент марок М400 или М500. Качество готового продукта напрямую зависит от чистоты заполнителей. Песок должен быть очищен от глины, а щебень обязан иметь однородную фракцию для обеспечения хорошей адгезии с цементным камнем.

Контроль качества и набора прочности

Прочность бетона достигается путем химической реакции гидратации между цементом и водой. Полный набор проектных характеристик происходит в течение 28 суток после заливки. Оптимальная температура для этого процесса составляет от 15 до 20°C. При низких температурах застывание замедляется, а при экстремальном холоде вода может замерзнуть и вызвать микротрещины.

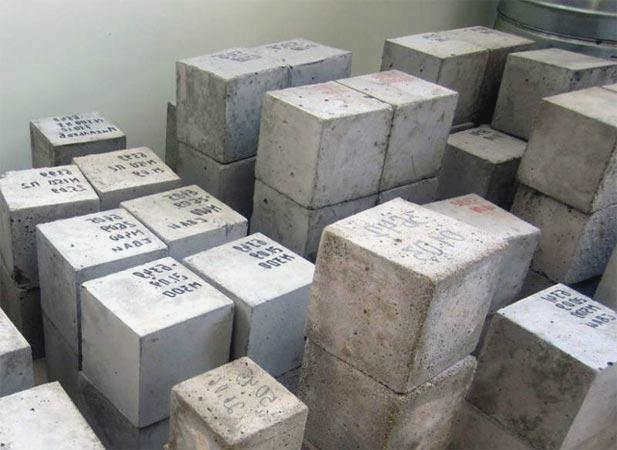

Проверка качества проводится двумя методами: разрушающим и неразрушающим. Лабораторный метод считается самым точным. Из каждой партии отливают контрольные кубики размером 150х150х150 мм, которые испытывают под давлением через 28 дней.

Для оперативной оценки готовых стен или перекрытий применяют неразрушающий метод. Например, использование склерометра (молотка Шмидта) позволяет определить твердость поверхности по силе отскока бойка. Этот способ менее точен и зависит от шероховатости бетона, но он помогает быстро оценить состояние объекта без его повреждения.

При заливке важно не допускать избытка воды в смеси. Лишняя жидкость провоцирует образование пор, что резко снижает марку прочности и долговечность изделия. Использование вибропрессования при укладке позволяет удалить лишний воздух и повысить плотность материала.
