Армирование монолитной лестницы: чертежи и состав проекта

Проектирование армирования монолитной лестницы требует создания набора чертежей, которые включают план опалубки, основные разрезы (продольный и поперечный) и схемы расположения стержней. Одной детализации недостаточно. Профессиональная документация должна содержать спецификацию арматуры, ведомость деталей и узлы примыкания конструкции к стенам или перекрытиям.

Состав и структура чертежа лестничного марша

Грамотный проект не ограничивается одним видом. Сложная форма монолитной конструкции требует комбинации нескольких разрезов для наглядного отображения всех элементов. Если вы проектируете лестницу, необходимо разбить её на отдельные марки (например, Лм1, Лм2) по принципу снизу вверх. Это упрощает процесс строительства и последующее чтение документации.

Типовой комплект чертежей включает в себя следующие компоненты:

• Опалубочный чертеж, который служит базой для расстановки арматуры.

• Главный продольный разрез, где отображаются рабочие продольные стержни и поперечные элементы площадок.

• Поперечные сечения (разрезы 2-2 или Б-Б), демонстрирующие шаг хомутов и расположение каркаса внутри бетона.

• План армирования, показывающий распределение элементов в горизонтальной плоскости.

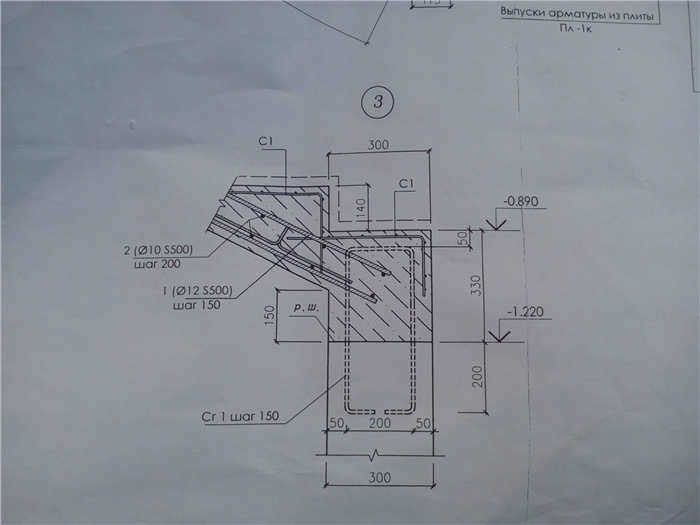

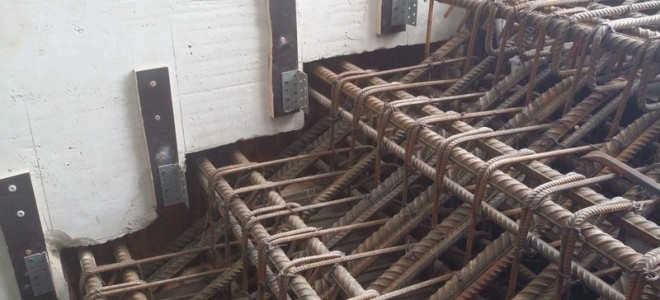

• Узлы примыкания, где детально прорисовано соединение лестницы с несущими стенами или плитами перекрытия через П-образные элементы.

Для точного позиционирования стержней на разрезах проектировщики используют вспомогательные линии. Это позволяет избежать смещений при стыковке марша и площадки. Важно помнить, что соединение прутьев верхнего ряда не должно полностью перекрывать соединения нижних прутьев.

Технические параметры армирования

При выборе материалов для каркаса следует использовать профильную сталь классов А3 или А500С. Для малоэтажного строительства наиболее востребованным является диаметр стержней 10–12 мм. Если речь идет о конструктивной (не рабочей) арматуре, допустимо применение стали класса A240 с минимальным диаметром 8 мм.

Параметры размещения элементов в монолите:

• Шаг продольной арматуры составляет примерно 15 см.

• Расстояние между поперечными балками (хомутами) — около 20 см.

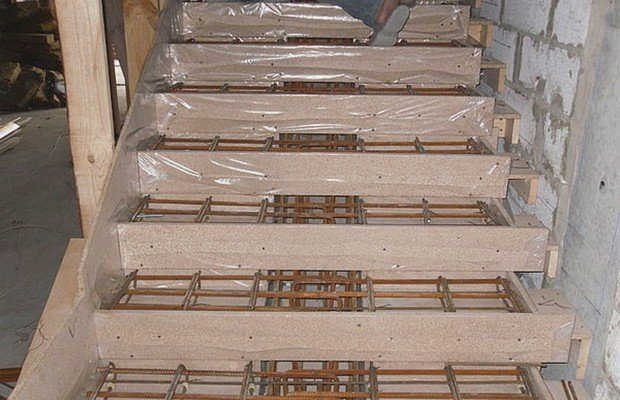

• Для усиления самих ступеней можно использовать проволочную сетку диаметром 4 мм с ячейкой 50х50 мм.

Защитный слой бетона является критическим параметром безопасности. Он должен составлять не менее 2,5 см и обеспечиваться специальными пластиковыми фиксаторами или заводскими соединителями. Это предотвращает коррозию металла при воздействии влаги. Все элементы каркаса необходимо связывать в каждом арматурном шве с помощью вязальной проволоки диаметром 2–3 мм. Оптимальная длина заготовок для вязки составляет 30 см.

Методология проектирования и моделирования

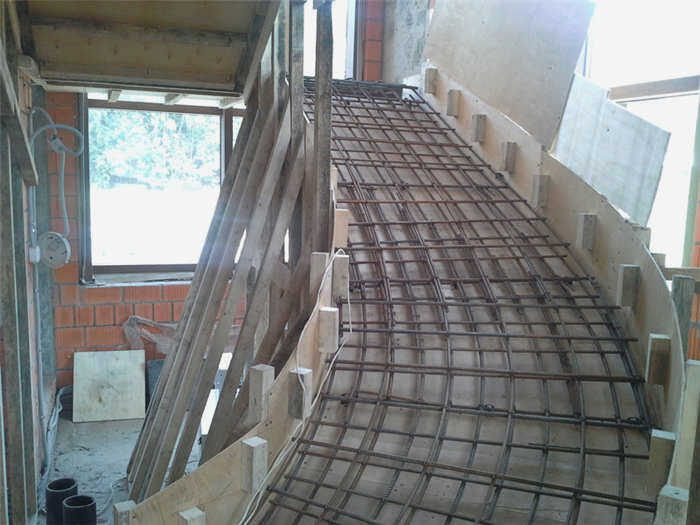

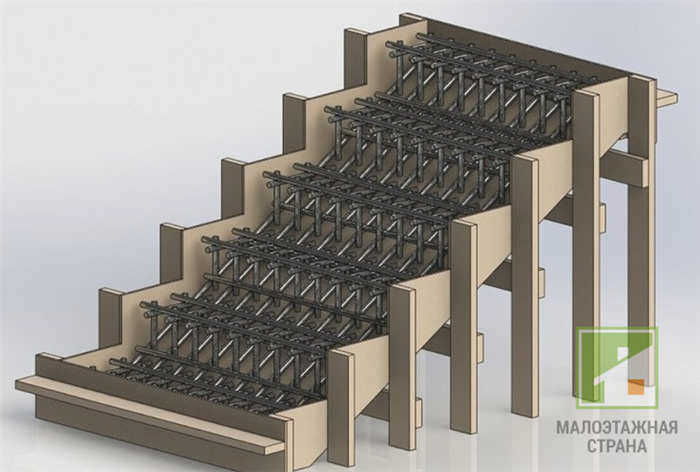

Современное проектирование перешло из плоскости ручного черчения в BIM-среду (например, Revit). При работе в программных комплексах важно соблюдать последовательность создания модели. Сначала моделируется опалубка инструментом «Модель в контексте», выбирая категорию «Перекрытия». Это позволяет лестнице бесшовно соединяться с плитами здания.

После формирования объема опалубки начинается этап армирования. Каждый стержень должен иметь присвоенную марку (например, «Лм-1»). При использовании специализированного ПО, такого как Project StudioCS Конструкции 5.1, процесс автоматизирован:

1. Наносятся продольные стержни марша и поперечная арматура площадок.

2. Выполняется команда создания поперечного сечения для распределения хомутов.

3. Добавляются шпильки и дополнительные элементы фиксации.

Чтобы избежать путаницы, проектировщики используют цветовую индикацию при отрисовке. Сначала наносятся элементы, которые войдут в спецификацию (зеленый цвет), затем те, что учитываются только в сборке конструкции (коричневый), и в последнюю очередь — вспомогательная арматура (красный).

Расчетные нюансы и ошибки

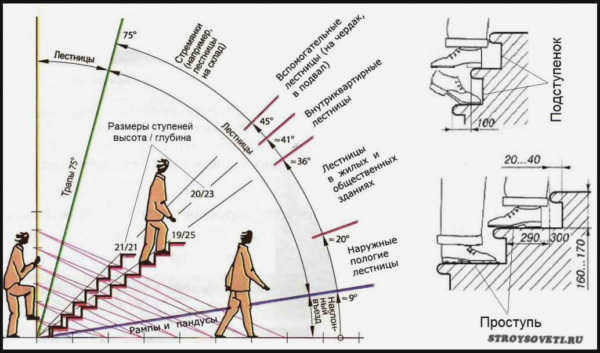

При расчете углов наклона важно учитывать расход материалов. Если установить лестницу под углом 25°, потребуется в 2,3 раза больше бетона и арматуры по сравнению с более крутыми подъемами. Практическим стандартом считается угол наклона около 30°. Основная нагрузка ложится на ступени, но наибольшее растягивающее напряжение испытывает именно площадка.

Типичные ошибки в чертежах и строительстве:

• Отсутствие ведомости деталей армирования или угловых размеров при наличии других замеров.

• Неуказание класса бетона по водонепроницаемости (особенно важно для наружных конструкций).

• Размещение конструкции в слишком узких проемах (например, 1,5 х 1,5 метра), что делает её неудобной.

• Игнорирование подготовки основания: не указаны материал засыпки или наличие гидроизоляционной мембраны.

Бетон отлично работает на сжатие, но крайне уязвим к изгибу и растяжению. Без правильно рассчитанного каркаса монолитная лестница неизбежно даст трещины под воздействием температурных колебаний или усадки материала. Проектирование должно вестись параллельно с общим планом здания, чтобы обеспечить жесткую связь между лестничным маршем и перекрытиями.
