Сколько сохнет алебастр: сроки застывания и высыхания

Полное высыхание алебастра занимает от 24 до 48 часов после нанесения на поверхность. Важно разделять химическое схватывание (застывание) и процесс испарения влаги (высыхание). Сразу после замеса материал начинает твердеть, но для последующей отделки — покраски или поклейки обоев — необходимо дождаться полного испарения воды из структуры материала.

Этапы превращения раствора в камень

Процесс изменения состояния алебастра проходит через несколько четких стадий. Скорость перехода от жидкого состояния к твердому зависит от марки смеси и условий в помещении.

Первая фаза — это начало схватывания. В зависимости от типа состава этот момент наступает через 2–6 минут (для быстротвердеющих марок) или через 20–25 минут (для медленнотвердеющих). После этого раствор становится пластичным, но уже не поддается формованию.

Вторая фаза — полное застывание поверхности. Обычно этот этап завершается в течение 25–40 минут после нанесения. В это время материал превращается в твердую массу, которую можно аккуратно трогать.

Третья стадия — набор базовой прочности. Через 2–3 часа после застывания алебастр достигает уровня прочности около 6 МПа. Это позволяет проводить первичную обработку, например, легкое зашкуривание, если это предусмотрено технологией. Однако полноценная эксплуатация и финишные работы должны ждать завершения испарения влаги.

Различия между схватыванием и высыханием

Многие мастера совершают ошибку, начиная отделку сразу после того, как поверхность стала твердой на ощупь. Это приводит к отслоению материалов или появлению плесени под обоями.

Схватывание — это химическая реакция превращения полуводного гипса в дигидрат. Процесс происходит быстро, часто за один час. Высыхание же представляет собой физический процесс удаления лишней воды из пор материала. Только когда влажность внутри слоя снизится до нормы, поверхность будет готова к нанесению грунтовки или финишной шпаклевки.

При благоприятных условиях (тепло и сухо) этот цикл занимает около суток. Если в помещении высокая влажность или плохая вентиляция, время ожидания увеличивается до 1,5 суток и более.

Факторы, ускоряющие или замедляющие процесс

На скорость застывания и последующего высыхания влияют пять ключевых параметров:

• Толщина нанесенного слоя. Толстые слои сохнут значительно дольше из-за затрудненного выхода влаги из глубины.



• Температурный режим. Высокая температура воздуха ускоряет испарение воды.

• Влажность среды. В сырых помещениях процесс может затянуться на несколько дней.

• Консистенция смеси. Жидкие, подвижные растворы требуют больше времени на просушку, чем густые составы.



• Состав раствора. Наличие определенных добавок меняет химию процесса.

Если вам нужно замедлить схватывание (например, при работе с большим объемом), можно добавить до 2% костного или столярного клея. Также иногда используют лимонную кислоту (примерно 5–6 песчинок на 100 граммов порошка) или 3-процентный раствор ПВА. Однако использование добавок требует осторожности, так как они могут снизить итоговую прочность материала.

Технические характеристики и применение

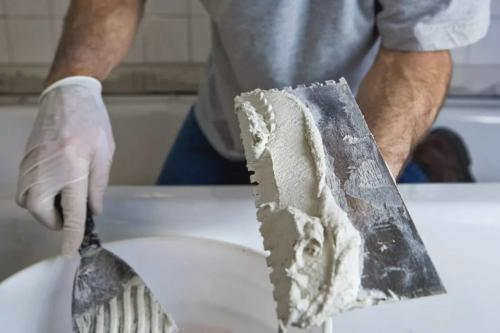

Алебастр отличается от обычного строительного гипса более тонким помолом и высокой твердостью. Его часто применяют для электромонтажных работ (фиксация кабелей и подрозетников) и исправления мелких дефектов стен. Благодаря способности поглощать шумы, его используют в качестве вспомогательного материала для звукоизоляции.

Параметр	Значение
Прочность на сжатие	4,0 МПа
Прочность на изгиб	2,0 МПа
Водопотребление (на 1 кг)	0,65–0,70 литра
Огнестойкость	до 700°C без разрушений

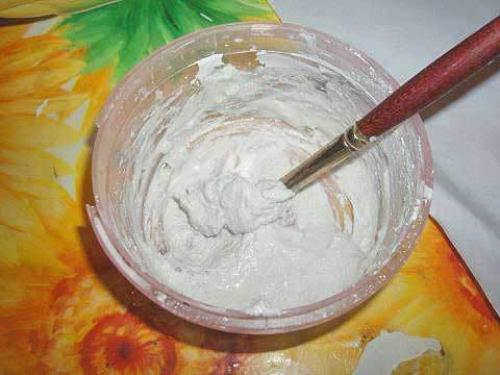

При работе с алебастром лучше использовать пластиковую или резиновую тару. Металлическая посуда не подходит: раствор намертво прилипает к железным стенкам, что приводит к потере материала и порче инструмента. При замесе всегда добавляйте порошок в воду, а не наоборот, чтобы избежать образования облака мелкой пыли.

Особенности медицинского и художественного гипса

Алебастр является разновидностью гипса (полуводным сульфатом кальция), но его свойства зависят от способа производства. Альфа-модифицированный гипс получают в автоклавах под давлением, он отличается высокой прочностью и ценой. Бета-модифицированный гипс производят в открытых печах, он более пористый и дешевый.

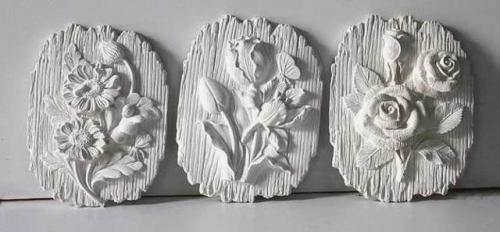

Художественный или формовочный гипс имеет максимально тонкий помол для получения идеальной гладкости изделий. Медицинский гипс требует особого уровня чистоты сырья. При наложении гипсовой повязки важно помнить, что она должна сохнуть равномерно. Чтобы избежать перекосов и неровных краев, положение конечности стоит менять каждые 2 часа.
