Химическая формула жидкого стекла и силикатный модуль

Химическая формула жидкого стекла зависит от типа используемого щелочного металла: для натриевого состава она записывается как Na_2O · nSiO_2 + mH_2O, а для калиевого — K_2O · nSiO_2. Это водный коллоидный раствор силикатов, который не имеет строго постоянного состава. Основным параметром вещества является силикатный модуль (M), представляющий собой отношение оксида кремния (SiO_2) к оксиду щелочного металла (Na_2O или K_2O).

Химическая структура и силикатный модуль

Жидкое стекло представляет собой неорганический полимер. Его химические свойства определяются количественным соотношением компонентов в растворе. Поскольку количество воды (mH_2O) может варьироваться, плотность продукта также меняется.

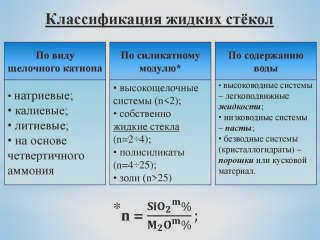

Силикатный модуль — ключевой показатель качества и назначения материала. Он определяет, сколько кремнекислоты приходится на одну единицу окиси металла. Для натриевого стекла этот модуль обычно составляет от 1,5 до 3,5. Калиевое стекло имеет более широкий диапазон модуля: от 3,0 до 4,5. В промышленности выпускают разные марки в зависимости от требуемых свойств. Например, для литейного производства подбирают модуль 2,31–2,6, а для изготовления электродов используют составы с показателем 2,8–3,0.

Плотность товарного продукта варьируется в разных пределах. Согласно техническим данным, она может составлять от 1,25 до 1,52 г/см³. При производстве часто ориентируются на значение около 1,45 г/см³, что критично для последующих химических расчетов при смешивании с другими компонентами.

Виды жидкого стекла: натрий, калий или литий

Выбор конкретного состава определяет область применения материала и его стоимость.

Натриевое стекло является самым массовым продуктом. Оно отличается доступной ценой, высокой клейкостью и способностью создавать водонепроницаемые покрытия. Его часто используют как гидрофобизирующую добавку в бетон или для обеспыливания полов. По цвету это бесцветная жидкость, которая при хранении может приобретать желтоватый или сероватый оттенок.

Калиевое стекло обходится дороже натриевого. Оно обладает повышенной стойкостью к кислотам и атмосферным воздействиям. Это делает его идеальным компонентом для силикатных красок и лакокрасочных материалов. Визуально калиевый состав представляет собой вязкую прозрачную жидкость, иногда с зеленоватым подтоном.

Литиевое стекло встречается реже всего. Его применение узкоспециализировано, например, при изготовлении покрытий для электродов при электродуговой сварке. Плотность литиевых растворов обычно ниже и составляет 1,1–1,2 г/см³.

Химические реакции в строительстве

Применение жидкого стекла в бетоне основано на способности вступать в реакцию с компонентами цемента. Это превращает пористую структуру в плотный камень.

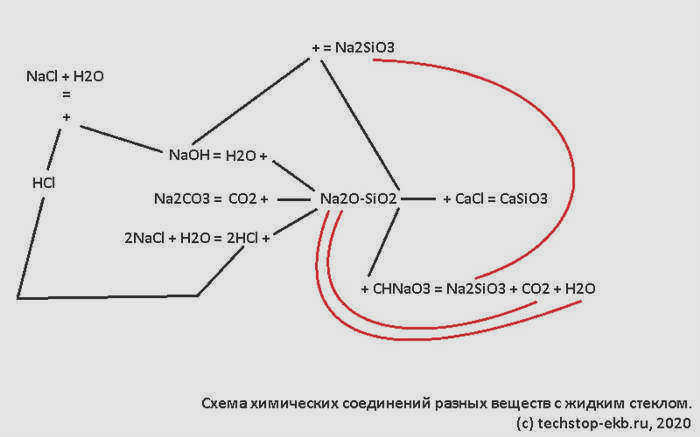

Когда силикат натрия попадает в цементный раствор, он реагирует с гидроалюминатом кальция. В результате образуются алюминат натрия и коллоидный гидросиликат кальция. Алюминат натрия работает как мощный ускоритель схватывания. Параллельно происходит реакция с известью: Na_2O · 2SiO_2 + CaO = Na_2O · SiO_2 + CaSiO_3

Образовавшийся силикат кальция (CaSiO_3) заполняет поры твердеющего камня. Это повышает плотность и делает бетон водонепроницаемым. Однако важно помнить, что добавление жидкого стекла может снижать конечную прочность бетона при неправильной дозировке.

Правила безопасности и особенности работы

Работа с силикатами требует строгого соблюдения мер предосторожности. Растворы имеют сильнощелочную реакцию (pH от 10 до 13), что может вызвать химические ожоги кожи и слизистых оболочек глаз.

Основные правила для строителя:

• Используйте защитную одежду, резиновые перчатки и закрытые очки.

• Держите под рукой чистую воду или слабый раствор уксуса для нейтрализации попадания вещества на кожу.

• Работайте в хорошо проветриваемом помещении.

Жидкое стекло обладает свойством быстрого затвердевания. При гидроизоляции больших площадей (например, пола в подвале) нельзя делать перерывы между слоями. Если один участок уже начал кристаллизоваться, а вы наносите новый, образуются «швы», которые станут каналами для протечек воды. Также стоит учитывать плохую адгезию: после полного застывания жидкое стекло превращается в твердую субстанцию, к которой крайне сложно приклеить новые отделочные материалы без предварительного удаления старого слоя.
