Как сделать накладную защелку для дверей своими руками

Изготовить накладную защелку своими руками можно из металлолома или остатков листового металла. Для создания автоматического механизма потребуются стальная пластина с закругленными углами (примерно 15×4 см), два фрагмента металла размером 2×4 см, круглый пруток, втулка, болт с гайкой и крепежные шурупы. Основная задача — собрать узел, который под действием веса или пружины будет сам возвращать засов в закрытое положение при захлопывании двери.

Типы самодельных запорных устройств

В зависимости от сложности конструкции и места установки (дача, подсобное помещение или калитка), можно выделить несколько вариантов механизмов.

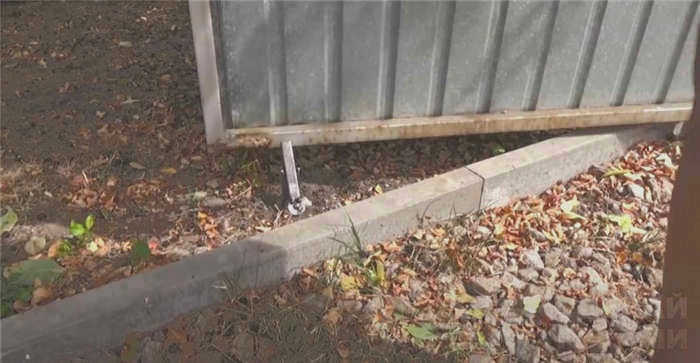

Металлическая автоматическая защелка работает по принципу свободного вращения рычага. Она удобна тем, что дверь закрывается сама без лишних движений. Если вы делаете устройство для уличной калитки из металла, лучше использовать массивные детали, устойчивые к коррозии.

Механическая задвижка с кольцом или веревочкой — это более простой вариант. Часто его называют щеколдой или засов-задвижкой. В такой конструкции используется падающий элемент, который нужно поднять вручную, чтобы открыть дверь. Это решение часто применяется в дачных сенях, когда нужно быстро и дешево закрыть проем.

Роликовые фиксаторы (или роликовая защелка) работают мягче. Они используют вращающийся элемент, напоминающий бочонок, что снижает ударную нагрузку на дверное полотно при закрытии.

Как сделать автоматическую защелку из металлолома

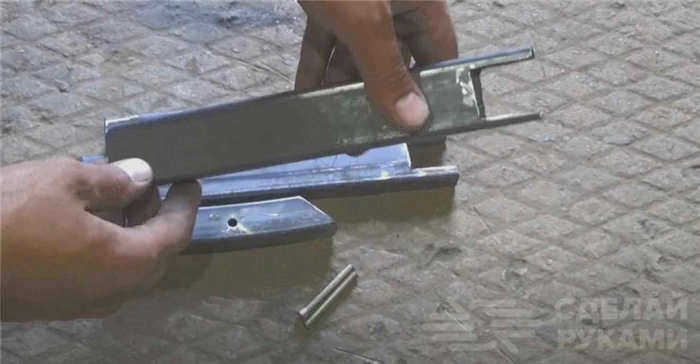

Этот метод позволяет собрать надежную деталь, используя старую полосу или обрезки металла. Процесс требует наличия сварочного аппарата, дрели и тисков.

Подготовка деталей

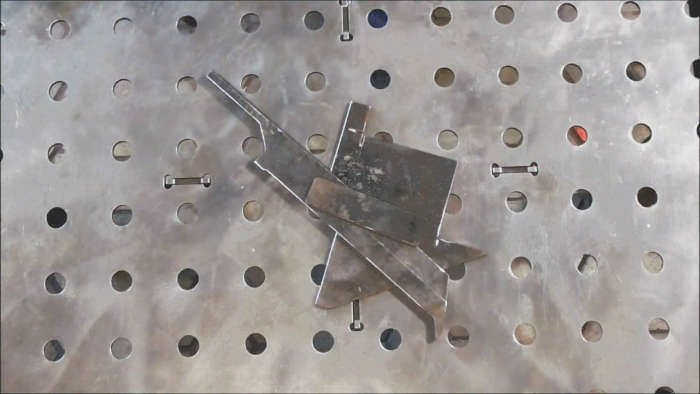

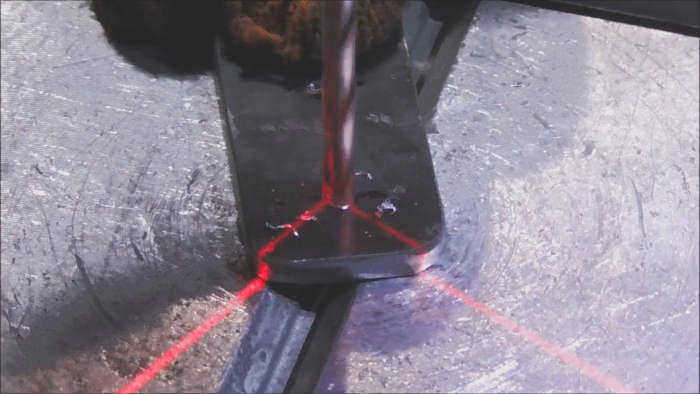

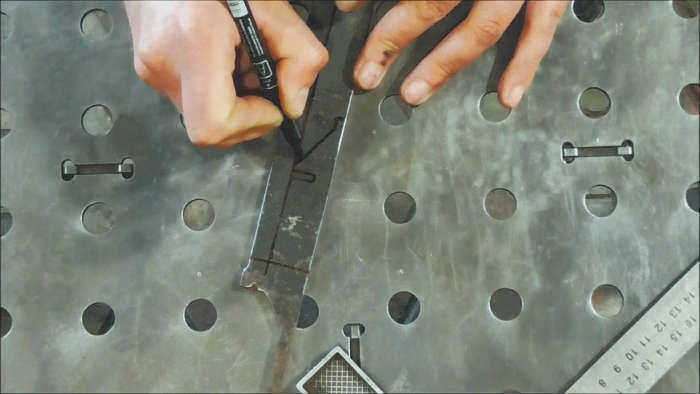

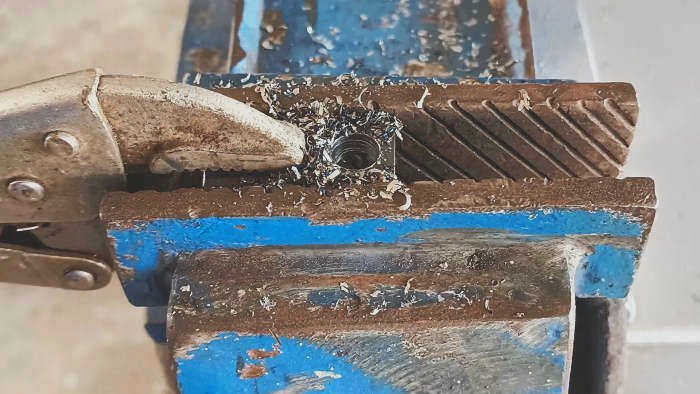

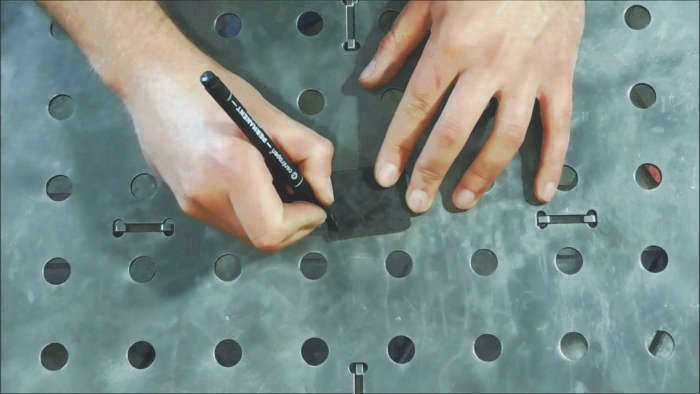

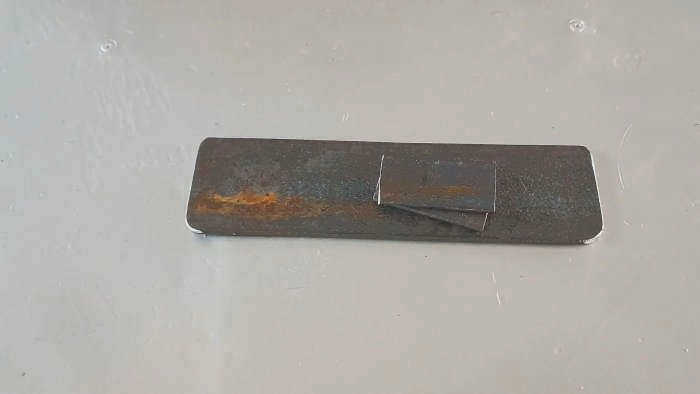

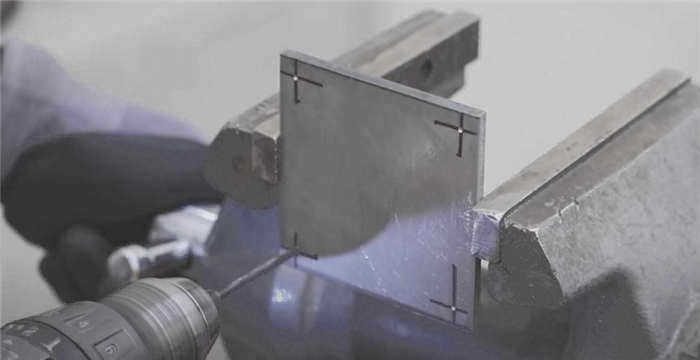

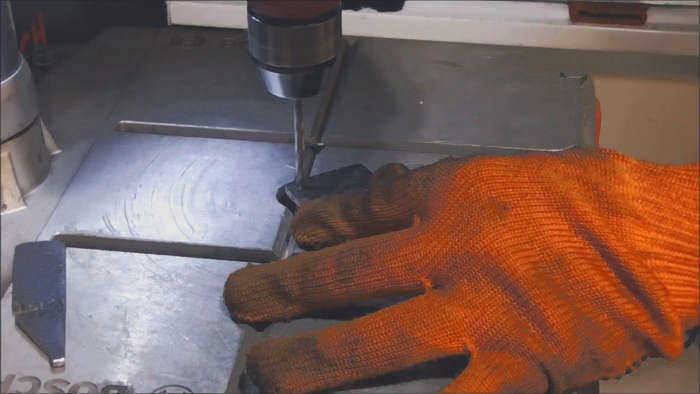

Сначала нужно подготовить основу. Возьмите стальную пластину размером 15×4 см с закругленными углами. В ней необходимо просверлить пять отверстий: четыре по углам для крепления к косяку и одно центральное. Для второго элемента подготовьте небольшую прямоугольную пластину, на которой будет закреплен пруток-засов. На этой пластине нужно сделать два отверстия.

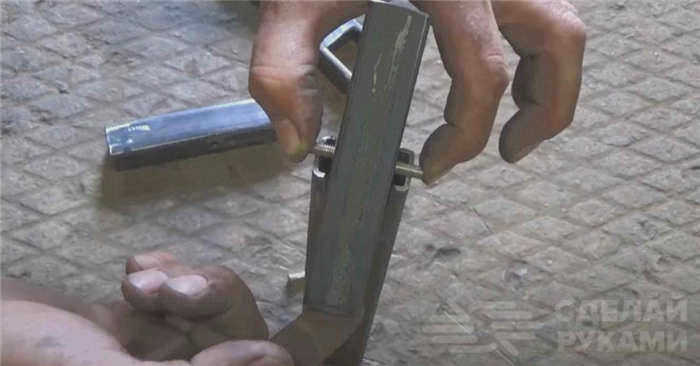

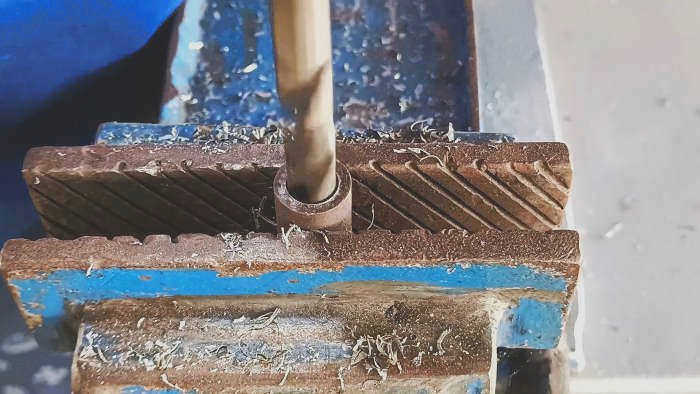

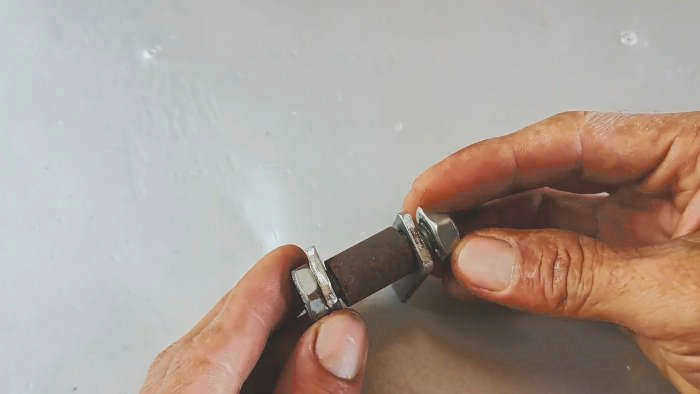

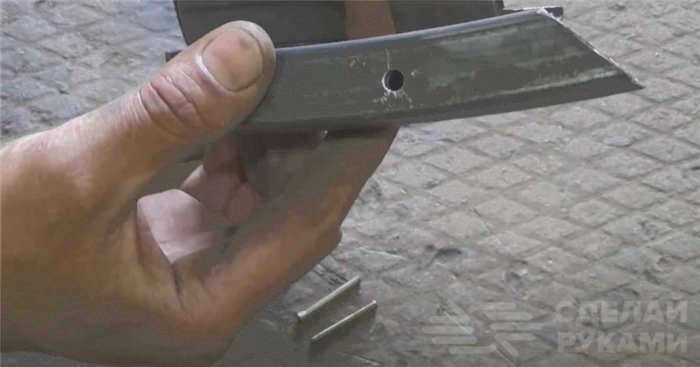

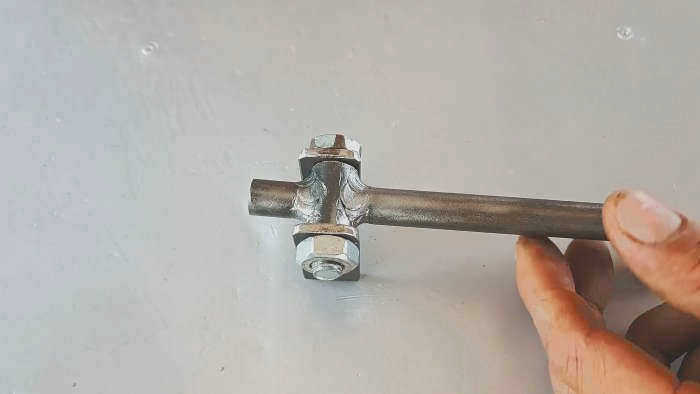

Вторым этапом идет работа с подвижным узлом. Возьмите два фрагмента металла 2×4 см. В каждом из них просверлите отверстие под нужный диаметр болта, но делайте это в два захода близко к одному краю. Затем возьмите короткую втулку и наденьте её на болт между этими фрагментами, после чего затяните гайку.

Сборка механизма

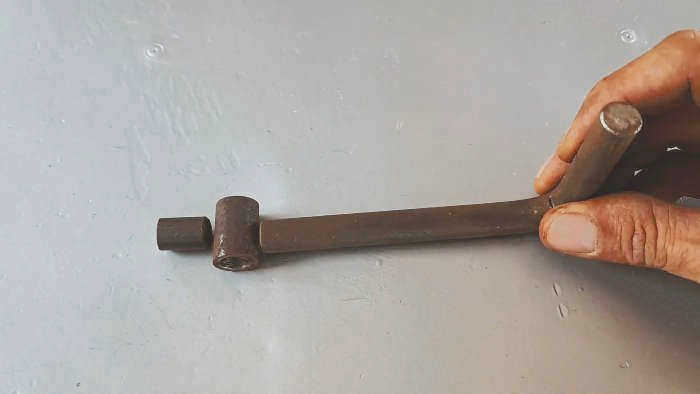

Теперь нужно сформировать Г-образный элемент из круглого прутка. Согните его так, чтобы получилась буква «Г». К длинному концу приварите поперечно втулку, которую вы сняли с болта ранее. С противоположной стороны втулки приварите короткий отрезок того же прутка, направив его вертикально вверх.

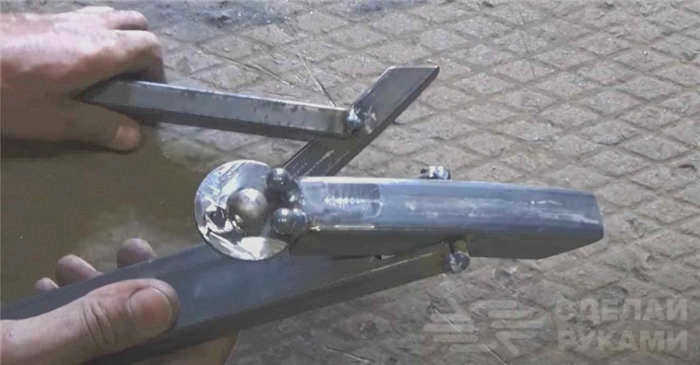

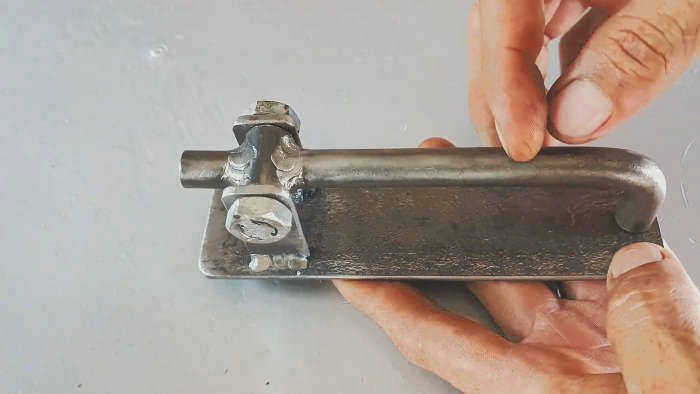

Соберите узел: к одной стороне втулки должна быть приварена Г-образная деталь, а к другой — тот самый короткий отрезок прутка. Поместите «ножки» этой сборки на большую пластину так, чтобы конец Г-образной детали упирался в неё с торца. Приваривайте ножки к основной пластине. Важно, чтобы рычаг мог свободно вращаться вокруг стержня болта на 180 градусов в обе стороны.

Монтаж

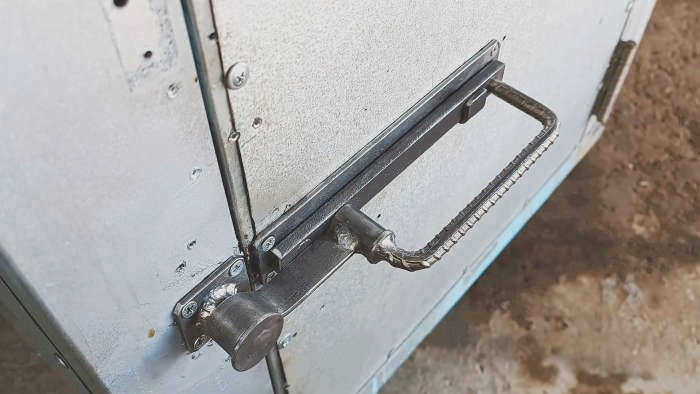

Закрепите большую пластину к вертикальной стойке дверного короба четырьмя шурупами. Малую пластину прикрутите к самому дверному полотну двумя саморезами. Прямоугольный пруток должен располагаться так, чтобы он находился между концом длинной части Г-образного рычага и большой пластиной. В таком положении защелка считается закрытой.

Когда дверь захлопывается, поперечный стержень давит на верхнюю часть длинного рычага. Рычаг проворачивается вокруг оси, пропуская стержень, и возвращается в исходное положение, блокируя полотно. Чтобы открыть дверь, нужно потянуть за нижнюю часть Г-образной детали.

Простая защелка «дерни за веревочку»

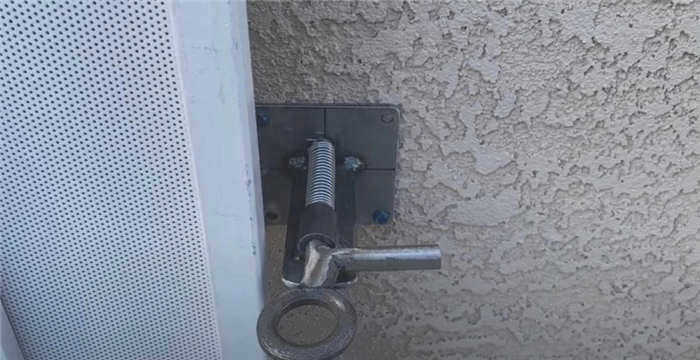

Если не хочется заниматься сваркой, можно сделать засов из куска железа и кольца. Идея заключается в использовании силы тяжести. Вы закрепляете задвижку так, чтобы она свободно двигалась по направляющей. Для управления с внешней стороны к задвижке привязывается веревка или крепится кольцо (например, от старой сумки).

Принцип работы здесь максимально прост: вы тянете за веревку, засов поднимается и освобождает путь двери. При закрытии он под собственным весом падает обратно в паз.

Типичные ошибки при изготовлении

При самостоятельной работе часто возникают сложности с механикой движения. Вот на что стоит обратить внимание:

1. Сила тяжести может быть недостаточной. Если засов не опускается сам, нужно либо удлинить саму деталь для увеличения веса, либо добавить небольшую пружину, которая будет тянуть её вниз.

2. Неправильное расположение механизма. Опытные мастера советуют располагать основной засов внутри помещения, а на улицу выводить только тонкую веревочку или тросик. Это защитит детали от осадков и грязи.

3. Проблемы с плавностью хода. Если засов застревает в направляющей, нужно либо более тщательно обработать края металла болгаркой, либо немного сместить положение детали относительно паза.

После завершения всех работ металл обязательно нужно покрасить аэрозольной краской или защитным составом. Это предотвратит появление ржавчины и продлит срок службы самодельного устройства на даче или в хозяйственной постройке.
