Закладная под откатные ворота: чертеж и устройство конструкции

Закладная деталь для откатных ворот представляет собой сварной силовой узел из стального швеллера и арматурного каркаса, который жестко фиксируется в бетонном массиве. Она служит единственной точкой крепления роликовых опор, принимая на себя всю нагрузку от веса створки при движении. Правильная закладная исключает перекосы полотна и заедание фурнитуры из-за сезонного пучения грунта.

Конструкция и чертеж закладной детали

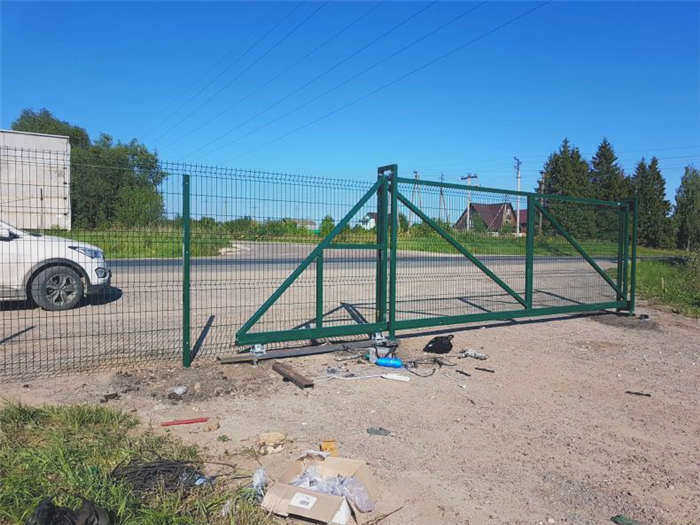

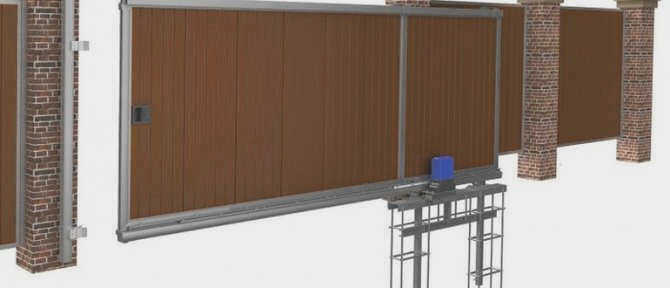

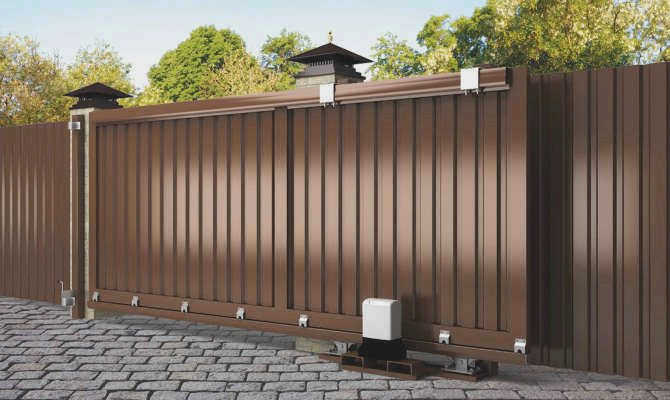

Закладная — это не просто кусок металла, а сложный армированный элемент. Основу составляет швеллер (обычно П-образный профиль), который выступает плоскостью для движения роликов. Чтобы бетон «схватился» с металлом намертво, к швеллеру снизу приваривается каркас из арматуры в виде Ш- или П-образной сетки.

При составлении чертежа необходимо учитывать габариты будущего проезда. Длина закладной детали должна составлять не менее половины ширины ворот (в идеале — длину консольной части силовой рамы). Если вы проектируете откатные ворота шириной 4 метра, длина швеллера в составе закладной составит около 2 метров.

Подбор материалов под вес конструкции

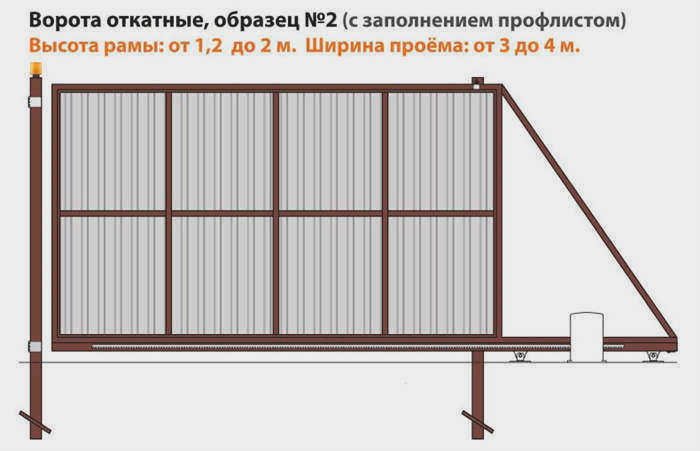

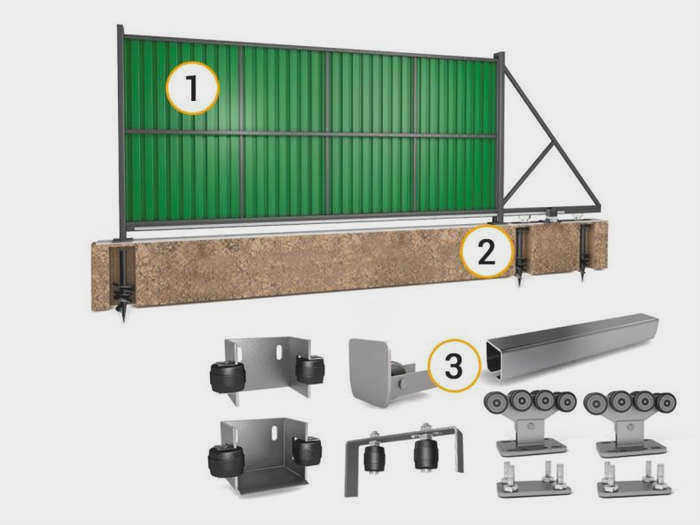

Выбор профиля напрямую зависит от массы полотна и типа используемой направляющей балки:

• Для легких систем (до 350–500 кг): используют швеллер №12 или №14 длиной около 1,5 метра с армированием диаметром 10 мм.

• Для средних ворот (до 1000 кг): подходит швеллер №16 длиной от 2 метров и арматура 12 мм.

• Для тяжелых конструкций (свыше 1500 кг): требуется швеллер №16 или №18, а также усиленное армирование диаметром 14–16 мм.

Все элементы каркаса должны быть сварены в единый монолит до момента установки в траншею. Это предотвращает деформацию узла под давлением бетонной смеси при заливке.

Выбор основания: бетон или сваи

Тип фундамента определяет долговечность всей системы. Ошибочно полагать, что массивный блок решит все проблемы; если конструкция не уходит ниже уровня промерзания, морозное пучение легко оторвет металл от земли.

Каркасно-монолитный (бетонный) фундамент

Это классический вариант для плотных и сухих грунтов, таких как песок или гравий. Он требует тщательной подготовки и длительного времени на застывание — около 28 дней.

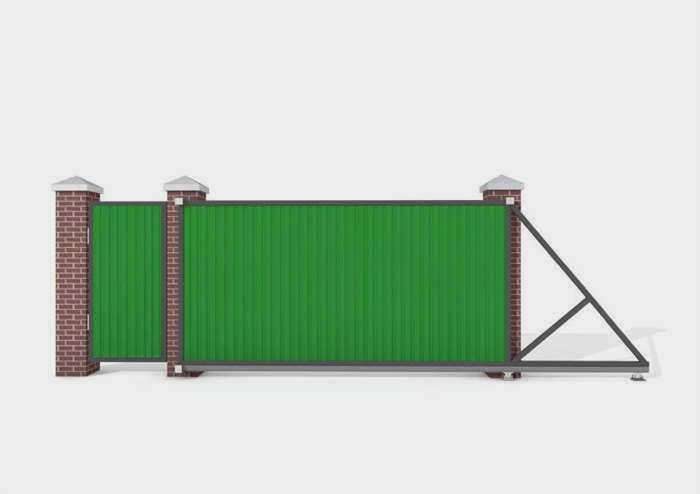

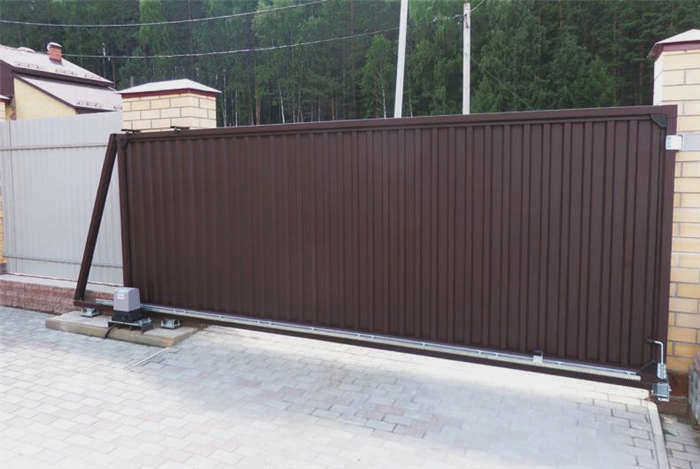

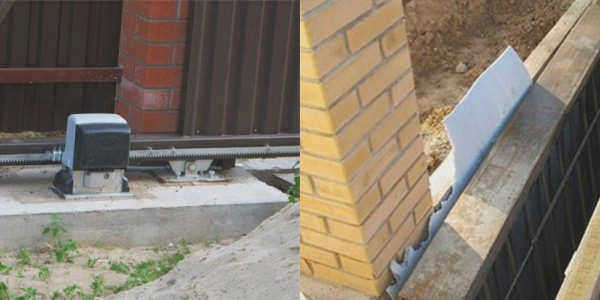

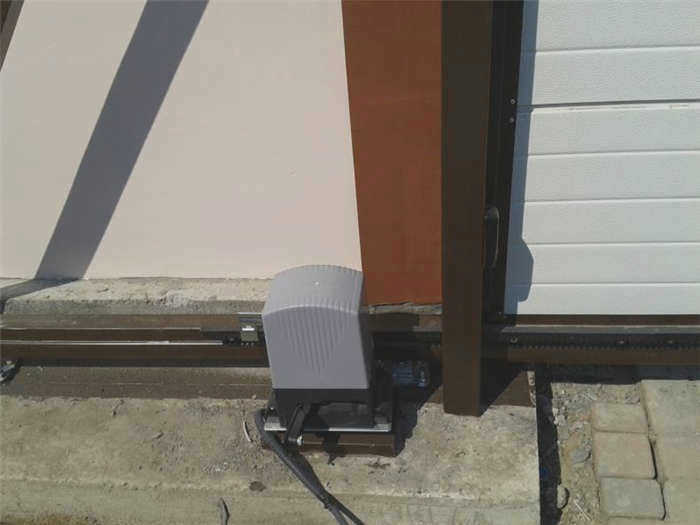

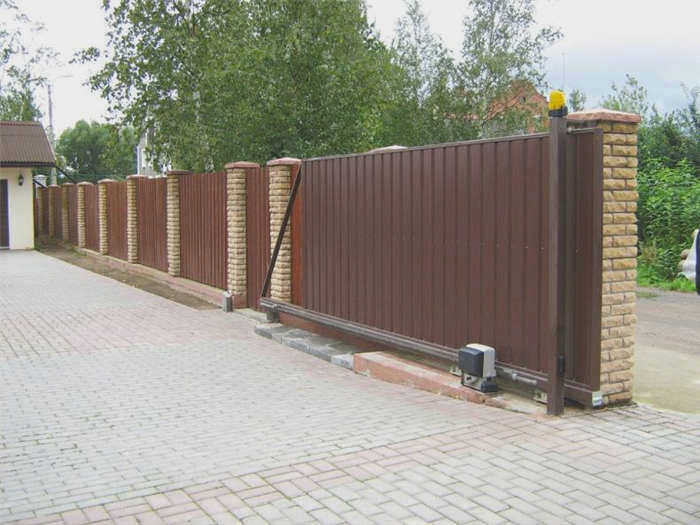

Для создания надежного основания нужно заливать бетоном траншею прямоугольной формы. Глубина должна составлять уровень промерзания почвы в вашем регионе плюс 25–30 см. Например, для средней полосы России это порядка 1,4–1,6 метра. Ширина бетонного массива под ворота массой до 500 кг может составлять 50 см, но если планируется установка автоматики, ширину основания лучше увеличить до 45–70 см, чтобы разместить корпус привода и кабель-каналы.

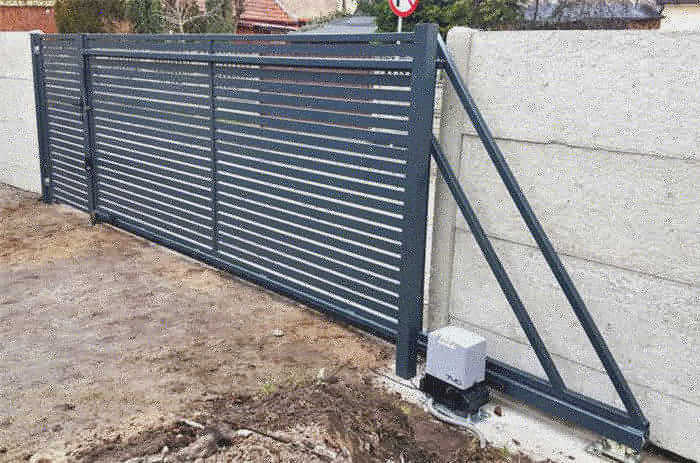

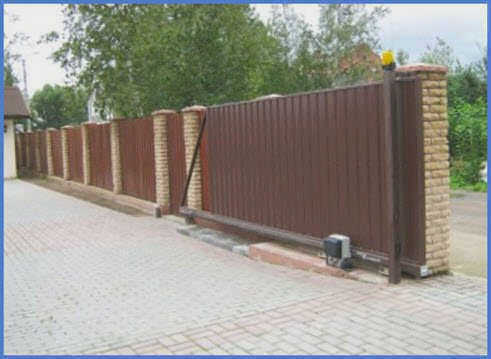

При устройстве такого фундамента важно соблюдать правило «нуля». Верхняя плоскость бетона не должна выступать над уровнем дороги или плитки. Если бетонная площадка будет выше покрытия, вода начнет скапливаться у основания, что быстро выведет из строя электронику и ролики.

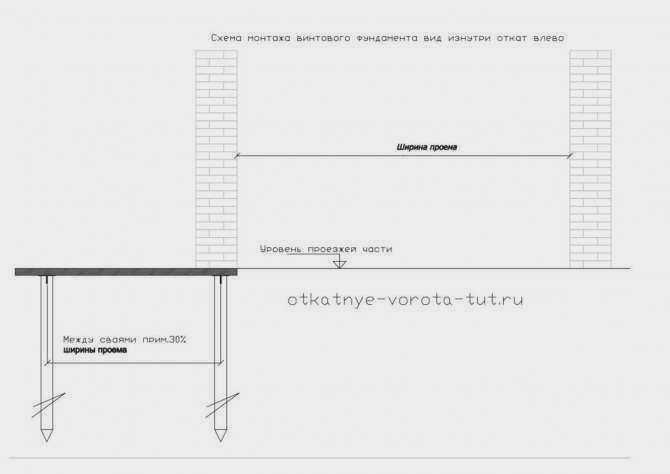

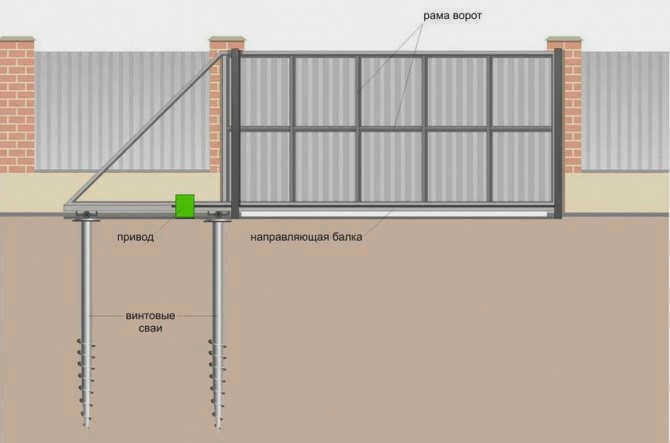

Фундамент на винтовых сваях

Если на участке преобладает глина, торф или высокий уровень грунтовых вод, лучше выбрать фундамент на винтовых сваях. Он устойчив к подвижкам земли и не требует долгого ожидания застывания бетона — монтаж можно завершить за один день.

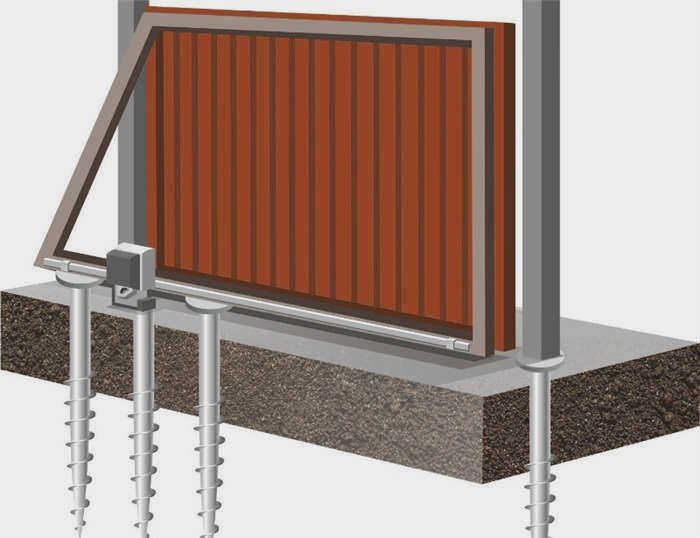

Для ворот массой до 1,5 тонны обычно используют три сваи диаметром 108–133 мм: одну под середину силовой рамы, вторую под противоположный столб и третью под опору в открытом положении. Чтобы избежать проблем с перекосом при смещении сваи относительно разметки, вместо стандартных оголовков применяют закладные уголки. Они создают широкую площадку, к которой удобно приваривать швеллер или столбы для откатных ворот.

Как сделать фундамент под откатные своими руками

Процесс возведения основания требует последовательности и точности расчетов. Нельзя начинать работы без понимания общего веса системы: сложите массу профильной трубы рамы, вес обшивки (профнастила) и вес направляющей балки, после чего добавьте 15% запаса на динамические нагрузки от ветра.

Пошаговый алгоритм монтажа монолитного основания

1. Разметка и земляные работы. Определите границы проезда и выкопайте траншею. Длина фундамента рассчитывается как ширина ворот минус ширина проема (зона отката).

2. Подготовка подушки. На дно обязательно уложите слой песка и щебня толщиной 30–40 см. Тщательно утрамбуйте этот слой, чтобы избежать просадки бетона.

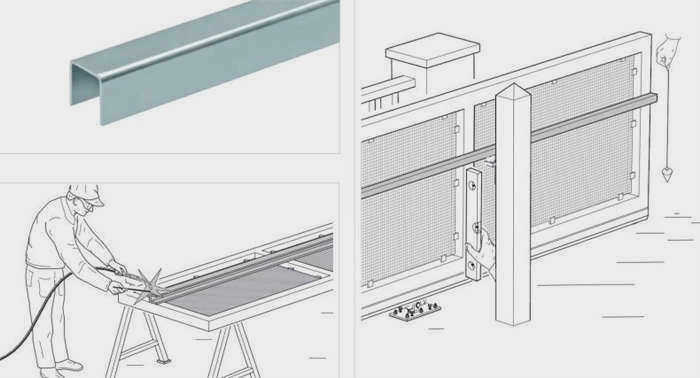

3. Сборка закладной. Отрежьте швеллер нужной длины. Приварите к нему арматурную сетку согласно чертежу. Перед установкой обработайте металл антикоррозийным грунтом.

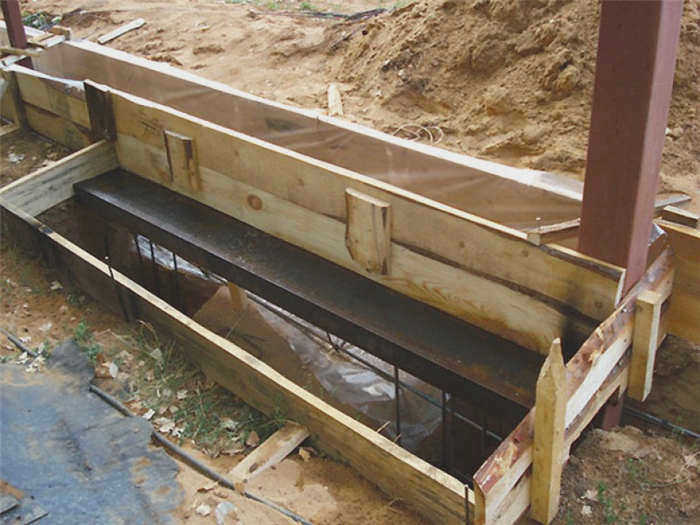

4. Установка опалубки и закладной. Зафиксируйте границы траншеи досками. Установите собранную закладную строго по уровню, соблюдая проектный просвет под воротами (обычно 100–140 мм с учетом регулировочных подставок).

5. Заливка бетона. Используйте бетон марки не ниже М250 (В20). Заполняйте траншею равномерно, чтобы исключить пустоты вокруг арматуры.

6. Выдержка. Не приступайте к монтажу ворот сразу. Бетону нужно минимум 4 недели для набора проектной прочности.

Если вы решите использовать ворота на винтовых сваях, помните: сваи должны быть закручены ниже точки промерзания, а их внутреннюю полость рекомендуется заполнить пескобетоном для дополнительной жесткости. При монтаже откатных ворот своими руками крайне важно не крепить обшивку (профлист) «внахлест» на раму. Крепите её заподлицо к внутренней обрешетке, иначе верхние ролики зажмут полотно и ворота не смогут катиться.
