Вывод вентиляции через фронтон: правила и расчет площади

Организация вентиляции через фронтон требует четкого понимания физики процессов: задачи для холодного чердака и жилой мансарды принципиально различаются. Если на чердаке цель — защитить стропила от гниения, то в мансарде необходимо обеспечить комфорт людей и отсутствие сырости.

Физика процесса: зачем нужна вентиляция

Многие ошибочно полагают, что герметизация подкровельного пространства сохранит тепло. На деле это ведет к катастрофе для конструкции крыши.

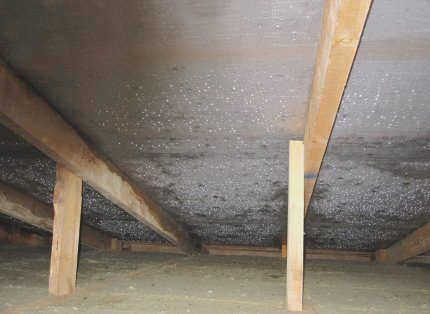

Зимой теплый влажный воздух из жилых зон проникает на чердак через перекрытия. Встречаясь с холодной поверхностью металла или шифера, пар превращается в конденсат. Если его не выдувать, влага пропитывает утеплитель, лишая его теплоизоляционных свойств, и вызывает появление плесени на стропилах. Согласно СП 17.13330.2017, для предотвращения конденсата на холодном чердаке суммарная площадь отверстий в кровле и фронтонах должна составлять не менее 1/300 от площади горизонтальной проекции крыши.

Летом ситуация обратная. Кровельное покрытие раскаляется до 70–80 градусов. Без циркуляции воздуха под крышей создается эффект сауны, что перегревает верхние этажи дома. Правильная вентиляция поддерживает разницу температур между чердаком и улицей в пределах 5–6°C даже в морозное время.

Расчет площади вентиляционных отверстий

Для эффективного воздухообмена нельзя ставить маленькие декоративные решетки «для галочки». Площадь сечения проемов должна соответствовать объему пространства.

Если вы используете современные высокогерметичные материалы (диффузионные мембраны, качественные утеплители), площадь отверстий следует увеличить до 1/400 или даже 1/300 от площади пола. При использовании обычных материалов достаточно ориентироваться на коэффициент 1/500.

Пример расчета для дома с площадью перекрытия 100 м²:

Находим требуемую чистую площадь отверстий: 100 / 300 = 0,33 м².
Если вентиляция планируется только через два противоположных фронтона, на каждое окно нужно по 0,165 м².
Учитываем коэффициент перекрытия: рама, жалюзи и москитная сетка забирают от 40% до 50% просвета. Нужно умножить расчетную площадь проема на 1,5.
Итоговый размер каждого слухового окна должен быть около 0,25 м² (например, 50х50 см).

Варианты организации вывода воздуха

Существует три основных технологических приема для обустройства фронтона. Их можно комбинировать для усиления системы.

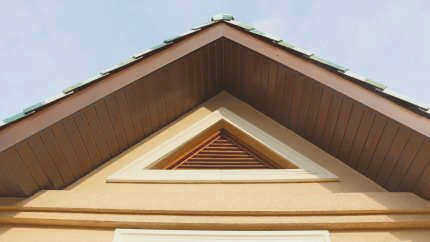

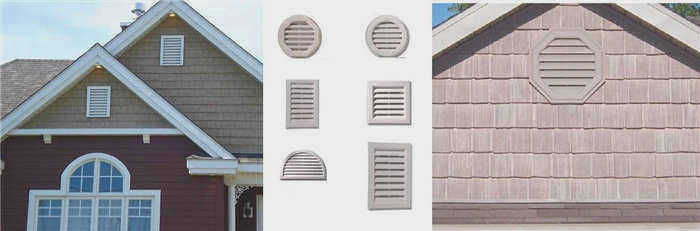

Вентиляционные решетки и слуховые окна

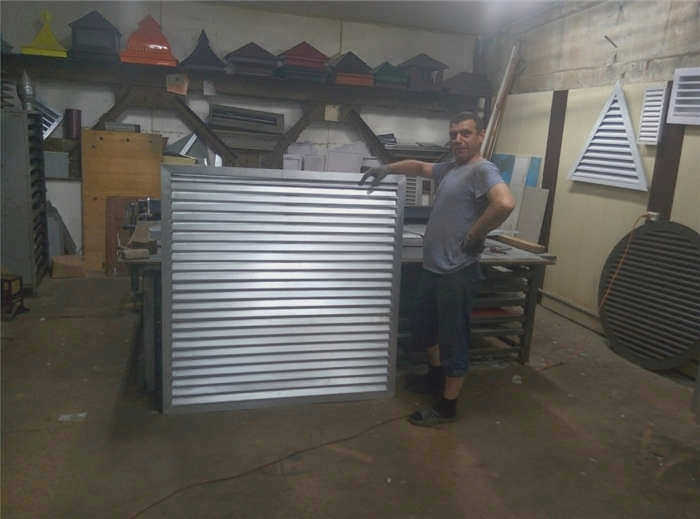

Этот метод подходит преимущественно для неотапливаемых чердаков. В мансардах такие решения использовать не рекомендуется, так как они нарушают температурный режим жилого помещения. Слуховые окна (жалюзийные) могут быть глухими с регулируемыми планками или распашными со створками для периодического проветривания.

При монтаже важно соблюдать два правила:

Нижняя точка решетки должна находиться на высоте 80–100 см от верхней точки перекрытия.
Ламели жалюзи всегда должны быть направлены скосом вниз на улицу, чтобы исключить попадание осадков внутрь.

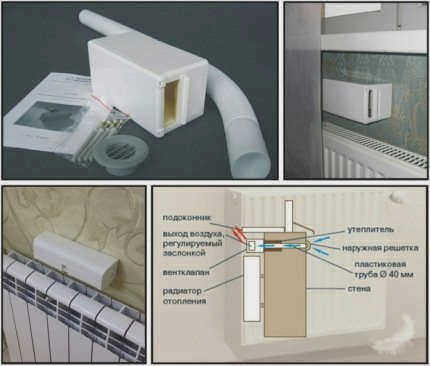

Вентиляционные клапаны

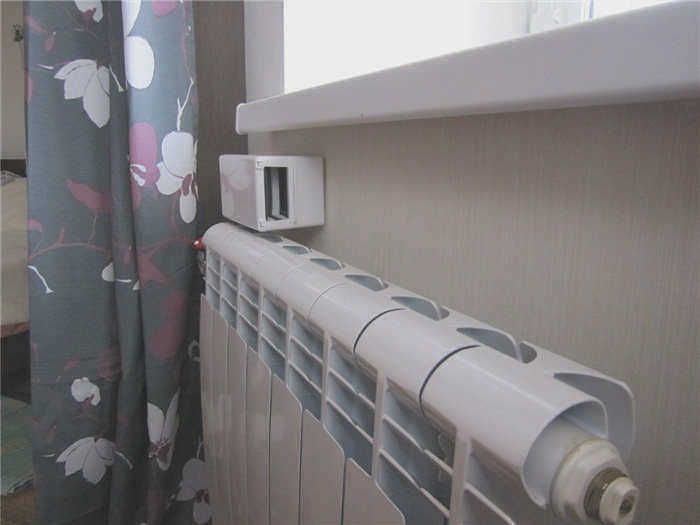

Клапаны — более дорогой, но функциональный вариант. Они подходят как для естественного, так и для механического (с вентилятором) побуждения потока. Современные модели могут оснащаться шумоглушителями, фильтрами и даже нагревательными элементами. Если нужно подогревать приходящий воздух, корпус клапана размещают непосредственно над радиатором отопления. При сверлении отверстия под него важно соблюдать уклон в 5 градусов для отвода случайной влаги.

Проветриваемые фронтоны

Метод основан на создании зазоров (3–5 см) между конструктивными слоями.

Если используется диффузионная мембрана, достаточно одного уровня зазора между ней и внешней отделкой.
При использовании полиэтиленовой пленки необходимо два уровня: зазор между утеплителем и пленкой, а также между пленкой и обшивкой.

При вертикальном монтаже (сайдинг, блок-хаус) рейки каркаса ставятся вертикально. Если отделка монтируется горизонтально, рейки нужно устанавливать «с разрывом» из отдельных отрезков, иначе они заблокируют естественный подъем воздуха вверх.

Технические нюансы монтажа в разные типы стен

Материал решетки	Стойкость к УФ и морозу	Эстетика на фасаде	Особенности
ПВХ (пластик)	Низкая	Выглядит дешево	Легкий вес, монтаж на саморезы
Сталь с полимером	Отличная	Строгий вид	Требует кровельных саморезов
Дерево	Высокая (с антисептиком)	Идеально для дерева	Можно сделать под любой размер

При работе с каркасным фронтоном из имитации бруса нельзя крепить окно просто к доскам обшивки. Сначала найдите вертикальные стойки каркаса и вмонтируйте между ними дополнительные перемычки из бруса (50х50 или 50х100 мм), сформировав жесткую коробку проема. При монтаже решеток на бетонные или кирпичные стены используйте специальные модели с трубой, которая заводится в отверстие и герметизируется внутри чердака.

Если вы планируете вывод вентиляционной трубы через фронтон (а не через крышу), учитывайте её высоту над коньком. Оптимально располагать выход примерно в 0,5 метра выше уровня конька при условии, что расстояние от конька до трубы составляет не менее 1,5 метра.
