Вытяжка в погребе с двумя трубами: схема и правила монтажа
Для эффективной работы двухтрубной системы естественной вентиляции необходимо соблюдать строгое правило: приточный канал должен иметь большее сечение, чем вытяжной. Это создает необходимый баланс потоков и предотвращает застой воздуха. Если вы планируете использовать две трубы, выбирайте диаметр вытяжного канала на 10–15% больше расчетного значения, либо делайте приточную трубу значительно шире.
Схема расположения труб в погребе
Классическая двухтрубная схема базируется на физическом принципе конвекции: теплый влажный воздух поднимается вверх, а холодный плотный воздух заходит снизу. Чтобы система работала без вентиляторов, трубы нужно размещать в противоположных углах помещения по диагонали. Это гарантирует сквозное проветривание всего объема и исключает появление «мертвых зон» со стоячим воздухом.
Геометрия монтажа: высота и положение
Правильное распределение высотных отметок — залог наличия тяги.

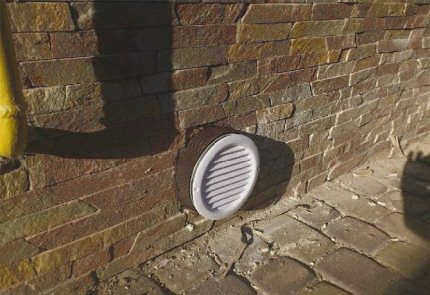

Приточную трубу устанавливают максимально низко, в 20–50 см от пола погреба. Это позволяет свежему воздуху проходить через самые сырые зоны. Вывод приточного канала на улицу обычно делают на высоте 30–50 см над уровнем земли. Обязательно защищайте входное отверстие решеткой от грызунов и сеткой от мусора.
Вытяжную трубу монтируют под самым потолком, на уровне 150–170 см от пола (или непосредственно под перекрытием). Выход вытяжного канала должен быть максимально высоким. Если погреб находится под домом, трубу выводят через кровлю:
-
при удалении от конька менее 1,5 м — край трубы поднимают на 50 см выше конька;
-
на расстоянии от 1,5 до 3 м — конец трубы выводится на уровне конька;
-
если расстояние более 3 м — верхний срез должен быть не ниже линии, проведенной от конька под углом 10 градусов к горизонту.
Для стабильной естественной тяги разница высот между нижним срезом приточной трубы и верхним срезом вытяжной должна составлять минимум 2 метра. Чем выше вытяжка, тем сильнее работает система.
Расчет диаметра воздуховодов
Нельзя подбирать трубы «на глаз». Слишком узкие каналы не обеспечат нужный объем воздуха, а слишком широкие могут ослабить скорость потока и тягу. Существует проверенная методика: на каждый 1 м² площади пола необходимо обеспечить сечение вентиляционных отверстий в 25–26 см².
Ниже приведена таблица для подбора стандартных диаметров труб в зависимости от площади погреба:
| Площадь пола, м² | Минимальное сечение, см² | Расчетный диаметр, мм | Рекомендуемый диаметр (мм) |
|---|---|---|---|
| 1 | 25 | 56 | 100 |
| 3 | 75 | 98 | 125 |
| 5 | 125 | 126 | 150 |
| 8 | 200 | 160 | 200 |
| 10 | 250 | 178 | 200 |
Для двухтрубного контура, если вы используете одну магистраль с разветвлением, диаметр трубы на входе должен быть больше расчетного. Если же вы ставите две отдельные трубы, ориентируйтесь на значения из правой колонки таблицы.
Выбор материалов и защита от конденсата
Материал труб влияет на долговечность и обслуживание системы. Пластиковые ПВХ-трубы — самый практичный вариант для частного строительства. Они гладкие внутри, не подвержены коррозии и легко монтируются с помощью фитингов. Однако пластик может стать хрупким при температурах ниже -15°C, поэтому наружные участки требуют утепления.
Металлические трубы долговечны, но склонны к коррозии во влажной среде погреба. Асбестоцементные изделия крайне тяжелые и хрупкие, их монтаж требует осторожности.

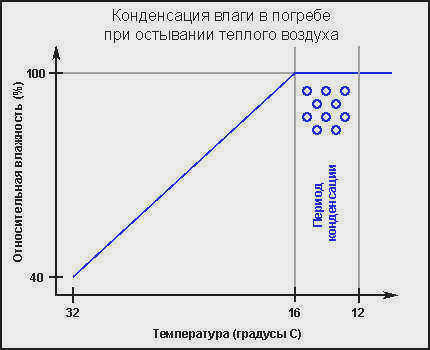

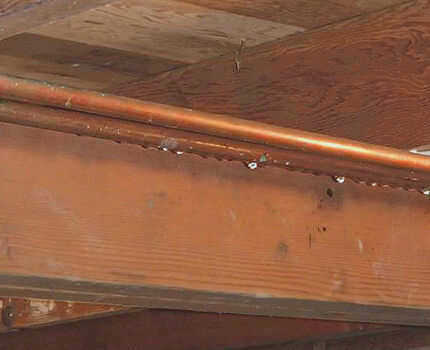

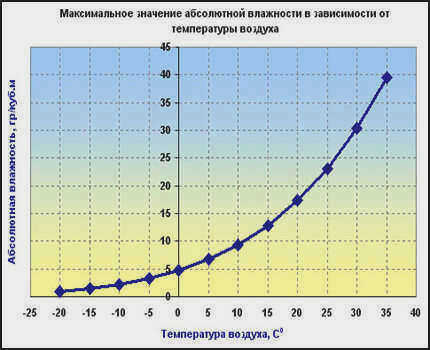

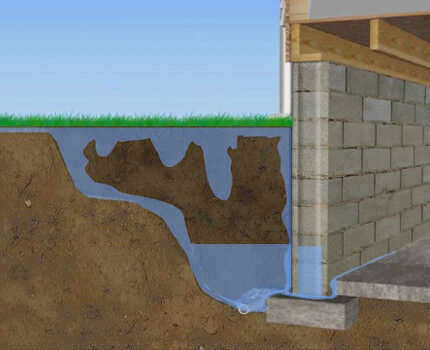

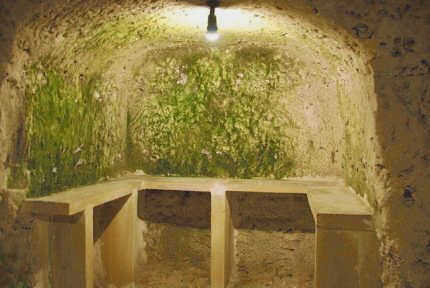

Критически важный момент — борьба с конденсатом. Влага будет скапливаться на любой холодной поверхности при разнице температур. Чтобы избежать капели, которая портит продукты:
-

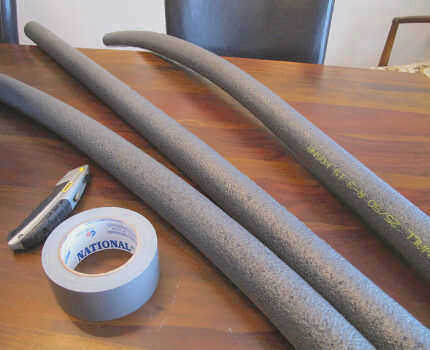

Вытяжную трубу на участке выхода наружу обязательно утепляйте слоем минеральной ваты или пенополистирола.
-
Приточный канал также рекомендуется обернуть теплоизоляционным материалом, чтобы предотвратить выпадение конденсата внутри него.
Для регулировки интенсивности воздухообмена установите на обе трубы (внутри погреба) заслонки — шиберы. Это позволит «придушить» тягу зимой, чтобы не выстудить помещение, и открыть её полностью летом для осушения. Проверить работоспособность системы можно простым способом: поднесите зажженную спичку или свечу к отверстию трубы. Если пламя отклоняется в сторону канала — тяга есть.
Типичные ошибки монтажа
Многие владельцы совершают ошибки, которые сводят на нет всю работу по вентиляции. Никогда не располагайте приточную и вытяжную трубы на одном уровне или на одной стене. Воздух просто пройдет по кратчайшему пути от входа к выходу, не проветрив основной объем. Также избегайте лишних поворотов воздуховодов: каждый колено увеличивает аэродинамическое сопротивление и ослабляет поток. Если вытяжной канал слишком короткий или расположен в зоне «аэродинамической тени» (например, рядом с высоким соседним строением), тяги не будет даже при правильных диаметрах.
