Все возможности для подключения 2, 5 или более лампочек к двойному выключателю света

Как подключить люстру к двойному выключателю света? Этот вопрос возникает у многих при замене осветительного прибора. Для этого необходимо разобраться в схеме подключения, разделении проводов на группы и режимах освещения. Однако, не стоит забывать о мерах предосторожности и соблюдении инструкций электрика, чтобы избежать неприятных последствий. В данной статье мы рассмотрим все возможности для подключения лампочек к двойному выключателю света и приведем схему для люстр с 3, 4 или 8 лампочками.

Как подключить люстру к двухстороннему выключателю

Имея желание или когда это необходимо, хозяева сталкиваются с необходимостью замены осветительных приборов. Однако при замене люстры выключатель остается неизменным. Возникает проблема с подключением. Из потолка торчат различные провода, которые необходимо подсоединить к светильнику. Прежде чем узнать, как подключить люстру к двухстороннему выключателю, необходимо определить, сколько лампочек в ней будет.

Как работает двухсторонний выключатель

Двухкнопочный выключатель – это компонент, используемый для управления освещением в помещении. Его можно использовать для включения одной лампы или группы ламп.

Двухключевое устройство состоит из:

• клавиши – активируются одновременным или одиночным нажатием;
• рама – снимается во время установки;
• клеммы – точки подключения.

Некоторые продукты имеют встроенную подсветку, расположенную на каждой клавише или в нижней части рамки. Если освещение отсутствует, фазный провод входит, а две фазы выходят, выключатель устанавливается в гнездо.

Принцип работы утапливаемого выключателя:

1. Первый ключ включен – загорается одна лампочка (первая группа).
2. Кнопка 2 включена, освещение меняется. Загорится вторая группа, другая лампа или все подключенные лампы.

Модель с двумя кнопками работает в режиме энергосбережения, изменяя общий фон.

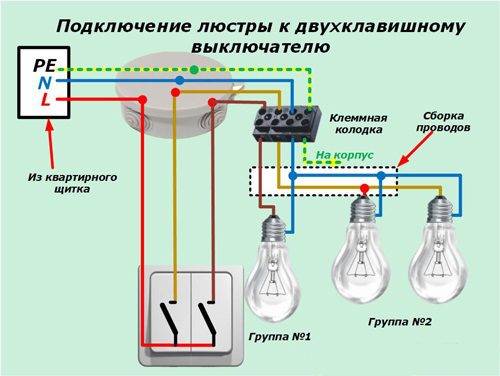

Принципиальная схема выключателя:

Можно ли подключить люстру к двойному выключателю?

Да. Но прежде чем приступить к работе с электрооборудованием, необходимо ознакомиться с правилами техники безопасности, знать цвета проводов (PE, L, N), изучить схему подключения люстры, иметь под рукой инструменты и изоляцию.

Для того чтобы люстра украшала потолок комнаты и правильно работала, необходимо подключить ее к выключателю в правильном порядке.

Перед подключением люстры ознакомьтесь с правилами техники безопасности:

1. Используемые инструменты должны иметь изолированные ручки.
2. Перед проведением любых электротехнических работ отключите питание распределительного щита. Если это счетчик (частный дом) или квартирный коммутатор. Отсоедините штекеры (если нет кнопок, их откручивают).

Как распознать кабели

Все кабели в частных домах и квартирах имеют цветовую маркировку. Это своего рода руководство для неопытных людей.

Провод желтого цвета – это провод заземления, маркированный PE. Его цель – обеспечить отсутствие “дрожания” тока при работе электроприбора.

Ноль – голубой или синий цвет, обозначается как N.

Фаза – все остальные цвета обозначаются буквой L.

В старых домах, квартирах все провода одного цвета. Заземление встречается очень редко. Поэтому для определения фазы необходимо использовать оборудование, инструменты.

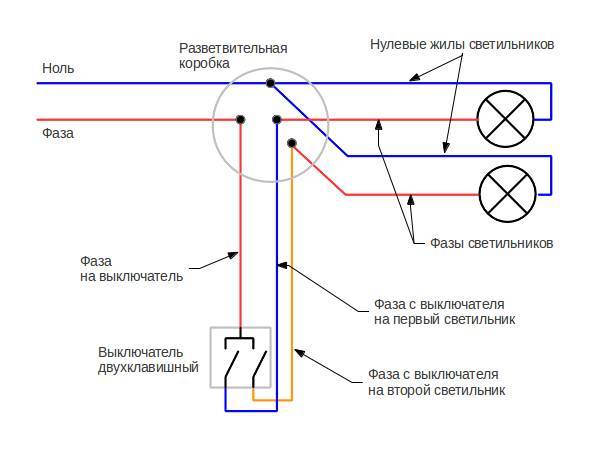

Схема подключения 2 ламп люстры

Из потолка выходят 3 или 4 кабеля. Это два фазных провода от каждого ключа, один “нейтральный”. – от распределительной коробки, заземляющий. Это проверяется с помощью отвертки-индикатора. При проверке напряжение должно быть включено, кнопки поочередно находятся в положении “включено”. Обесточенный провод – это нейтральный провод. Он обозначен. Другие провода – это фазные провода.

В светильнике все провода подключаются в соответствии с их принадлежностью. Это означает, что современный светильник содержит фазные провода каждого угла, 1 нейтраль, 1 заземление.

В светильнике с 2 лампочками фазы не соединены. Это означает, что можно подключить так, чтобы горела либо одна лампочка, либо все лампочки.

Немедленно подключите заземление. Затем подключите нейтральный провод. Люстра – потолочная. Фазы вынимаются из устройства и подключаются к соответствующим ключам.

Соединения должны быть изолированы. Только после этого включите питание от распределительного щита или счетчика.

Трехпроводное подключение освещения для трех лампочек

alt=”Трехпроводное соединение для трех ламп” width=”350″ height=”318″ />Трехпроводная люстра содержит 3 гнезда для лампочек. Они имеют 2 контакта: N, L. Они подключаются так же, как люстра с 2 рожками, только один будет включать 1 лампочку, а другой 2 лампочки.

При одновременном нажатии обеих кнопок загораются все клаксоны.

Нейтральные провода от каждого рожка соединяются вместе, земля подключается сразу.

Фазы делятся на 2 группы.

Схема подключения 4 лампочек

Из двухразветвительной модели выходят 2 фазы, а нейтральный, заземляющий и фазный провода видны с потолка.

Соединение может быть выполнено двумя способами:

1. 1+3= поочередное включение 1 лампочки – 1 кнопка и 3 лампочек – вторая кнопка.
2. 2+2 = поочередное включение 2 лампочек. Можно зажигать 2 лампы рядом или крест-накрест.

Если обе кнопки включены одновременно, будут светиться 4 угла.

Принцип соединения заключается в следующем:

1. Из светильника выходят кабели разных цветов или все они одинаковые. Затем сделайте звонок, выберите значение (N, L).
2. Заземление – может быть подключено непосредственно к потолку.
3. Синие провода соединены одной клеммой – 1 синий провод выходит из потолка.
4. Фазы делятся на группы: первые 3 провода, один отдельно или 2 группы по 2.
5. Затем с помощью клемм соедините витые пары на светильнике и потолке.

Изолируйте пряди так, чтобы они не соприкасались друг с другом.

Пятиконечная люстра

Общая точка люстры в виде пятиконечной звезды выходит из люстры. Пометьте его (можно также использовать клейкую ленту). Иногда можно соединить несколько синих проводов вместе с помощью сращивания.

Предупреждение. Различие можно провести с помощью индикатора – есть напряжение или нет. Если напряжение есть – L, в противном случае – N.

Фазные провода делятся на 2 группы:

1. Первый поворот будет состоять из 3 фаз – одна клавиша будет зажигать 3 лампы.
2. Вторая группа – 2 фазы крутилки-2 рожка, включается второй ключ.

При одновременном включении кнопок загораются 5 лампочек.

После создания групп люстра подключается к жгуту проводов. После проверки – если горят не те группы ламп (случайным образом), можно снова сделать скрутку 2х3 (группы), поменяв фазы.

Схема двойного соединения для 6 ламп

Подключение 6 светильников требует хорошей проводки. Кроме того, двухкнопочный выключатель света обеспечивает три режима работы: групповое включение ламп (2 режима) и общее включение ламп. В этом случае из потолка должно выходить не менее 3 проводов.

Предположим, группа 1 – 2 лампочки, группа 2 – 4 лампочки, режим 3 – все лампочки работают.

Из люстры выходят 12 проводов, по 2 на каждый угол.

Выберите все провода синего цвета или помеченные индикатором провода и подключите их к одной клемме (1 витая пара). Остальные провода соединяются в группы (это фазные провода). 4 провода одна клемма и 2 другие.

Перед подключением проводов к потолку с помощью индикаторной отвертки определяем линию L, ноль N и назначение L1, L2 на клавиши. Это делается с индикатором на постоянном токе, поочередно включая клавиши. Помечаем найденные провода маркером или клейкой лентой. Затем отключите электропитание и подключите готовую люстру (подключите нулевые провода к нулевым проводам, а фазные провода – к фазным). Немедленно подключите заземление.

Схема подключения двойной люстры на 8 лампочек с 4 проводами

С потолка видны 4 провода: 2 фазы (от ключей), 1 нейтраль и заземление.

Из люстры иногда выходят провода одного тона. Чтобы определить фазу, ноль, нужно соединить провода мультиметром и пометить их, как на потолке (чтобы не перепутать).

“Ноль” идет с одной скруткой, потому что на потолке находится 1 нулевой провод. Разделите фазную проводку на 2 группы: 8 лампочек – это 3 лампочки, а 5 или 4х4, 2х7 и так далее. Затем создайте группы изолированных проводов или поместите их в клеммы и соответствующим образом соедините с запланированными на потолке.

Важные инструкции

Чтобы подключить светильник к 2 клавишам, следуйте нескольким советам вашего электрика. Это поможет избежать ошибок.

1. Используйте только электроинструменты с изолированными рукоятками. Не работайте с оголенными плоскогубцами под напряжением.
2. При разделении на группы следите за тем, чтобы нейтраль не попала в фазовый поворот.
3. Изолируйте проводники. Если пары оголенных проводов соприкасаются друг с другом, возникает короткое замыкание.
4. Для обеспечения правильной работы светильника проверьте правильность установки выключателя. Ноль не входит, но фазный провод входит 1 – на потолок 2 – от каждой клавиши.
5. Чтобы убедиться, что одинаковые провода соединены вместе.

Если вы будете следовать этим советам, работа будет выполнена безупречно. Осветительный прибор будет работать правильно.

Подключение люстры к двухстороннему выключателю не займет много времени даже у того, кто делает это впервые. Главным фактором является правильная группировка и маркировка фазы и нуля на потолке. Необходимо строго соблюдать меры предосторожности. Изолируйте оголенные провода, подключайте их шаг за шагом.

Схема подключения люстры с двухсторонним выключателем: инструкция по подключению

Если вы хотите включить несколько светильников или ламп по отдельности в многоламповой люстре, вы можете подключить светильники к двух- и трехходовым выключателям. Для многих энтузиастов DIY остается загадкой, зачем нужны две кнопки и больше проводов, что, конечно, вызывает трудности с подключением – все светильники можно включить, только если обе кнопки находятся во включенном положении. Сегодня мы покажем вам, как работает схема подключения люстры для двухклавишного выключателя. Изучив материал, вы легко сможете самостоятельно правильно выполнить эту работу.

Люстра с несколькими выключателями

Как работает блок питания люстры?

Чтобы понять, в каком порядке подключать провода в выключателе, необходимо понять, как ток проходит через люстру для питания ламп. В этой главе мы перейдем к самой сути этой темы.

Структура люстры

Какой бы сложной ни была электрическая часть устройства, она всегда будет оконцована проводом из двух, трех или четырех проводов. Самые простые из них могут быть подключены всего двумя проводами. Количество терминалов ничего не говорит нам об их назначении. Давайте рассмотрим эту тему подробнее.

Клеммная колодка в основании люстры

На рисунке выше показана классическая клеммная колодка с двумя цветными проводами, выходящими из нее.

Совет! Цветовая маркировка проводов дает дополнительные указания при подключении электроприборов. Ему не следует доверять, поскольку, не заглянув внутрь распределительной коробки, вы не знаете, как выполнены соединения.

Таким образом, один провод рабочая фаза, обозначенная латинской буквой L (черный провод, но может быть и любой другой) и другой – ноль – буква N (на всех схемах для этого используется синий провод). На самом деле, лампе все равно, на какую клемму идет фаза, важнее, какой провод идет к выключателю.

Схема подключения светильников с двумя кнопками

Внимательно изучите приведенную ниже схему цепи – нас интересует Серые линии указывают на фазу. Сразу видно, что это они тянут за двухсторонний переключатель. Это очень важный момент, так как некоторые электрики не соблюдают это правило и ставят там ноль.

Что может произойти с этой связью? Если в вашей люстре используются лампы накаливания или аналогичные лампы, это не имеет значения, но если вы используете светодиоды и люминесцентные лампы с собственной встроенной электрической частью, они начинают мерцать в выключенном состоянии, поскольку постоянно находятся под напряжением. Этот момент ужасно раздражает, но это половина проблемы. Более важным моментом является то, что срок службы лампы, который зависит от ограниченного количества включений и выключений, начинает интенсивно использоваться.

Вернемся к нашей двухпроводной люстре. Для его подключения нам нужен один кнопочный выключатель, который разрывает фазный провод, выходящий из коробки. Нейтраль подается непосредственно в коробку – выключатель не требуется, где она подключается к общему нейтральному проводу домашней сети. Это очень просто и незамысловато.

Распределительные коробки выполняют очень важную функцию. Они обеспечивают распределение электрических кабелей между точками использования, т.е. выключатели, светильники и розетки. Вы решили установить все вышеперечисленное самостоятельно? Тогда вы должны быть хорошо знакомы со свойствами и порядком подключения кабелей, а также с основными методами их соединения. В этой статье вы узнаете об основных способах подключения кабелей и о том, как подключить коробку.

Светильник с 3 проводами

На фотографии изображено основание бра, но это не имеет значения, принцип работы и подключения такой же, как и у других люстр. Здесь мы видим, что из корпуса светильника выходят три провода. Синий мы уже знаем, что он нулевой, черный тоже яркий, а вот желто-зеленого раньше не было.

Обратите вниманиечто он не выходит из внутренней трубки, а прикручен к металлическому корпусу лампы. Это и есть настоящее заземление. Избегайте поражения током в случае замыкания на корпус – ток всегда будет идти по пути наименьшего сопротивления.

Заземление может быть подключено только в том случае, если оно предусмотрено в домашней электрической системе. В распределительной коробке имеется общая земля, к которой сходятся желтые и зеленые провода от всех электрических точек в доме.

По сути, эта схема подключения люстры ничем не отличается от описанной выше и требует наличия одного кнопочного выключателя.

Люстра с 6 проводами

На рисунке изображена люстра с несколькими свечами. Поскольку из каждого основания выходят два провода, все провода будут идти к основанию люстры, хотя в хороших люстрах производитель сам делает всю проводку и часто прячет ее в скрытой части корпуса.

Теперь посмотрите, как провода скручены вместе – они связаны по цвету. Они фактически образуют те же два провода, о которых мы писали выше. Поэтому для такого подключения требуется только один кнопочный выключатель.

Хорошо знать! При покупке дешевой китайской электрики вы можете встретить модели, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем все свое внимание, либо сами навешиваем ярлыки. Последнее особенно желательно, если устройство будет подключено к двухстороннему выключателю.

Трехпроводная схема

Последний вариант – это когда из люстры выходит три провода, не считая заземления, или мы сами делаем такую витую пару – пример этого можно увидеть на фото выше. Давайте рассмотрим это подробнее. Мы видим, что все нейтральные провода соединены вместе и подключены к одной клемме “Wago”. Вот прекрасный пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, по одному, и подключены к двум клеммам. Эта схема говорит нам о том, что для того, чтобы зажечь все свечи, к люстре необходимо подключить две отдельные фазы. Это можно сделать с помощью двухстороннего переключателя.

Хорошо знать! Вы можете разделить освещение по одной лампочке. Все, что вам нужно, – это необходимое количество проводов и клавиш выключателей.

Построение двухстороннего выключателя

Теперь мы переходим ко второму важному компоненту нашей схемы – двухстороннему выключателю. В этом разделе мы рассмотрим, как он устроен, чтобы его можно было легко подключить к люстре. Обычно они устанавливаются в помещениях, которые достаточно велики, чтобы управлять освещением отдельно, например, когда вы вечером смотрите телевизор, достаточно 3 ламп, а для работы вы зажжете 6 ламп. К нему можно подключить не только люстры, но и отдельно установленные светильники или даже группы светильников – все зависит от того, какую схему освещения вы задумали.

К этому выключателю подключены три провода.

Чтобы понять основные различия, давайте сравним двухходовой выключатель с одноходовым. На фотографии ниже показан второй вариант. Мы видим, что к нему подключены два провода. Не думайте, что это провод с плюсом и минусом. На самом деле это один провод, просто выключатель может “прерывать” и “соединять” его. Эти провода подключены к клеммам, которые не соединены друг с другом. Внутри находится диэлектрический (пластиковый) поворотный переключатель, который при нажатии нажимает на подвижный пружинный контакт, соединяющий контактные площадки в нужном положении. Это замыкает цепь, и ток начинает течь.

Однорычажный переключатель без лицевой панели

В этом устройстве фазный провод от люстры подключается к одному контакту, а от другого контакта провод тянется к общей фазе в распределительной коробке.

Два провода подключены к двухстороннему выключателю

Двухсторонний переключатель работает аналогичным образом. Фазный провод в распределительной коробке подводится к выключателю скрытого монтажа. Он должен быть подключен к постоянному контакту, который будет общим для обоих ключей. К каждой клавише подключаем еще один провод, который пойдет к люстре, а там соединяем с теми отдельными проводами, о которых мы писали ранее. Итак, у нас есть три провода, и все они фазные, только один из них является входом, а остальные – выходами.

Подвижные контакты устройства никак не связаны друг с другом. Это произойдет только в том случае, если обе кнопки находятся во включенном положении. При нажатии они соединяют контуры отдельно, позволяя управлять лампами независимо друг от друга.

Правильная проводка в распределительной коробке

Что произойдет, если мы не знаем, какой провод является общим проводом фазы, и подключим его к одному из подвижных контактов? Если вы это сделаете, провод от одного из проводов люстры придет в постоянный контакт, а это значит, что если вы нажмете на эту кнопку, включится свет внутри нее. Если одновременно нажать вторую кнопку, то все лампочки загорятся, но если затем отключить первую кнопку, то все лампочки погаснут, потому что общая фаза отрезана от постоянного контакта, который должен быть общим.

Чтобы избежать этого, необходимо точно знать, какой провод для чего предназначен – для этого и существует цветовая маркировка. Но что делать, если электрик перепутал провода в коробке? Мы расскажем вам, как это сделать позже.

Правильное соединение между люстрой и выключателем

На словах все это звучит красиво, но на деле у многих читателей наверняка возникнут вопросы, особенно о том, как осуществить такую связь в реальности. Давайте рассмотрим два метода: один, когда мы видим только провода, и другой, когда мы делаем проводку сами. Начнем со второго, так как его сложнее реализовать.

Представьте, что вы строите свой собственный дом и пришло время прокладывать проводку. Как правильно это сделать?

Набор инструментов для профессионального электрика

Прежде всего, подготовьте правильные инструменты. Вам понадобятся:

• кусачки для укорачивания проводов;
• ножницы или специальные плоскогубцы для снятия изоляции с проводов;
• зажимы любого подходящего типа;
• плоскогубцы;
• манометр с отверткой;
• тестер;
• пунш;
• Крестообразная отвертка;
• клейкая лента;
• отвертка для организации скрытой проводки и несколько других инструментов, о которых мы будем упоминать постоянно, если это необходимо.

Таблица 1: Как выбрать правильный жгут проводов?

Совет: Если у вас подвесной потолок, можно проложить провода прямо по потолку, а не через горизонтальное отверстие.

Контакты на выключателе будут обозначены L, L1 и L2. Первый – общая фаза, подключите сюда любой из трех проводов и запишите его (в качестве альтернативы можно прикрепить бирку к другому концу). Подключите остальные провода к подвижным контактам – также пометьте все, чтобы потом было легче ориентироваться.

На этом подключение завершено, закройте распределительную коробку, вкрутите лампочки, подайте напряжение через приборную панель и проведите пробную поездку. Если вы все сделали правильно, все будет работать идеально.

Но что делать, если провода уже замурованы в стену или, что еще хуже, не имеют цветной изоляции? Нам придется все проверить, для чего мы воспользуемся тестером и отверткой-индикатором. Выполните следующие действия (ситуация показана на примере испытательного стенда).

Таблица 2: Как прозвонить провода?

Шаги, фото	Описание
Шаг 1 – Отсоедините провода	Первое, что нам нужно сделать, это найти фазу главного кабеля, выходящего из распределительного щита. Мы можем приблизительно определить направление, в котором провода идут к стене, но нет никакой гарантии, что нам удастся угадать. Поэтому мы выключаем рубильник в распределительном щите, отсоединяем все провода друг от друга и разводим их в стороны, чтобы они не соприкасались.
Шаг 2 – Поиск фазы	Используйте отвертку и поочередно касайтесь проводов, подавая на них напряжение. Когда фаза будет затронута, на устройстве загорится индикатор. Обратите внимание на провод и снова отключите главный выключатель. Отметьте фазу маркером. Второй проводник, скорее всего, будет нулевым. Если вы хотите проверить это, используйте тестер перед выключением света.
Шаг 3 – Скручивание проводов в распределительной коробке	Теперь нам нужно выяснить, откуда идут другие провода. Давайте подойдем, скажем, к выключателю и соединим все три провода в его коробке одной скруткой.
Шаг 4 – проверка проводов в коробке	Берем тестер и начинаем искать концы нужных проводов. Когда вы найдете первую пару, на тестере загорится индикатор. Промаркируйте эти провода. Затем оставьте по одному зонду на каждом из найденных проводов и продолжайте поиск, пока не найдете третий провод. Это так просто.

Мы проведем такое зондирование для каждой электрической точки, входящей в коробку, включая люстру. После того как мы промаркируем все провода, мы сможем подключить люстру к двухстороннему выключателю в соответствии с описанной ранее схемой.

Вот и все, мы очень подробно рассмотрели этот материал. Если вы все еще чего-то не понимаете, мы советуем вам вообще не заниматься электротехникой, но мы думаем, что если вы внимательно прочитаете это, то больше не будете. Берегите себя и хорошего дня!

Как подключить люстру к двухстороннему выключателю – схемы и инструкции

Люстра – незаменимый элемент вашего интерьера: она привлекает внимание и создает в комнате разную атмосферу в зависимости от количества ламп, которыми она освещена. Его легко установить самостоятельно в домашней электрической системе. Вам не нужны большие знания в области электротехники, но…

Немного теории

Вам нужно кое-что знать о выключателях и проводах.

Конструкция люстры такова, что ее можно подключить к двойному выключателю, а не к однорычажному. На это также указывают три провода (с цветной или белой изоляцией), выходящие из потолка.

Пучок разноцветных проводов, в том числе идущий от купленной вами люстры, также является признаком.

В ЕС цветовая маркировка кабелей определена в стандарте IEC 60445 от 2010 года, в РФ – в ГОСТ Р 50462 от 2009 года. Это выглядит следующим образом.

Проводка для домовых проводов NYM, ВВГ, ВВГнг (негорючих) в современном частном доме также соответствует этим стандартам. Если этого не происходит, необходимо проверить сеть – определить назначение проводов в двух или трех жилах.

Для этого используется отвертка с индикатором фазы. Фазный провод зажигает светодиод в отвертке. Обязательно закрепите результат цветным перманентным маркером или цветной лентой.

Для освещения прокладывается кабель с 3 жилами сечением 1,5 мм2. Сечение нулевого и фазного проводов должно быть одинаковым. Предпочтительнее медные провода: они обладают лучшей проводимостью, не окисляются, долговечны и гибкие. Если вы можете заменить алюминиевые провода на медные перед подключением новой люстры, стоит это сделать.

Максимальная мощность люстры не должна превышать значения, указанного в таблице. Эту информацию можно найти в руководстве по эксплуатации люстры, которое должно быть в наличии.

Не исключен запас прочности (вычесть 20% от номинальной мощности). Это необходимо для защиты от проводов меньшего сечения с низким качеством меди. В случае со старой проводкой такая осторожность более чем оправдана.

Также необходимо соединить провода (из того же металла), выходящие из потолка, с проводами люстры. Простое скручивание плоскогубцами даже не рассматривается (запрещено пунктом 2.1.21 ПУЭ). Работа с паяльником на потолке – удовольствие сомнительное и доступно не каждому.

Частный домовладелец должен иметь площадку, СИЗ, оборудование NSHWI, резак или самофиксирующиеся зажимы.

Если алюминиевые провода идут от потолка, а медные – от люстры, их следует подключать только с помощью клеммных колодок, клемм с гайками или самофиксирующихся клемм WAGO с пастой Alu-plus.

Разумеется, все работы с устройствами, кабелями должны проводиться при отключенной электросети в помещении.

Косвенный вывод: у нас есть теоретическая информация, современные материалы и инструменты.

Назначение двухстороннего выключателя

Если вы устанавливаете и подключаете люстру с 2, 3, 4, 5 или более углами с помощью двухстороннего выключателя, вам следует разделить лампы на 2 группы. Это позволяет использовать 3 режима работы:

1. Когда обе кнопки включены, работают все лампы люстры.
2. При нажатии правой кнопки работает группа с меньшим количеством ламп.
3. Когда левая кнопка включена, работает группа с более высоким номером.

Такая гибкость позволяет не только экономить электроэнергию, но и создавать комфортное освещение в помещении в зависимости от ситуации.

Тип двухстороннего переключателя

Каждый двухсторонний переключатель имеет три контакта. Один сверху и два снизу.

Выключатель может быть с подсветкой клавиш или без нее. В первом случае, когда используются светодиодные энергосберегающие лампы, они могут мигать во время работы или слегка светиться при выключении.

Недавно появились светодиодные лампы, специально предназначенные для таких выключателей. Однако их цена, из-за более сложной электроники, довольно высока. Замена выключателя обойдется дешевле.

Если в условиях ограниченного бюджета необходима подсветка, в люстре следует использовать одну лампочку любой мощности.

Схемы подключения

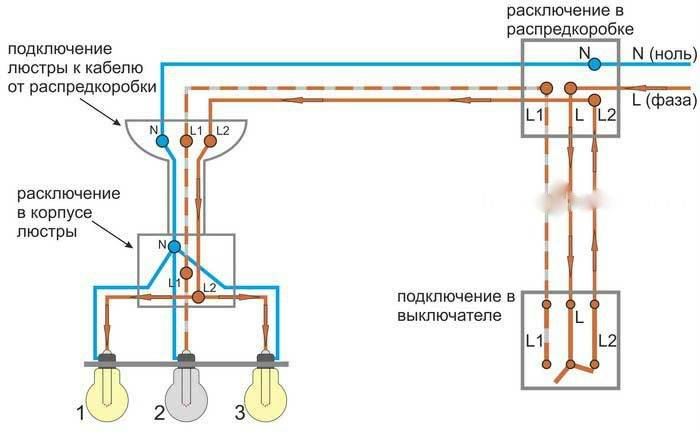

При монтаже электропроводки в новом доме общая схема должна выглядеть следующим образом. Провода обозначены следующим образом.

• ПЭ – земля.
• L – фаза.
• N – нейтральный.

Двухходовой переключатель имеет следующую маркировку: L – к нему подключается фаза, L1, L2 – от этих контактов фаза идет к точке подключения люстры.

На электрической схеме: слева – электрический щит, затем автоматический выключатель. Справа – двухсторонний выключатель, посередине (для сравнения) – односторонний.

От главной электрической коробки ноль идет прямо к распределительной коробке, а от нее – к месту установки люстры. Фаза подводится к коробке через блок предохранителей. Он используется для обесточивания люстры и ее отключения в случае короткого замыкания.

Как подключить люстру к двухстороннему выключателю? Фазный провод выходит из электрической розетки и подключается к входу главного выключателя, который питает две клавиши.

На каждой клавише есть точки подключения проводов, идущих к люстре. От них две группы ламп (всего две клавиши) идут к люстре, которая обеспечит три режима (см. выше). Это завершает соединение между люстрой и двухходовым выключателем или самим выключателем.

Провода на люстре

В месте установки люстры (на потолке) вы найдете провода, к которым необходимо подключить люстру. Обычно это три проводника.

• Синий – это нейтральный N.
• Браун – фаза L.
• Браун – фаза L.

Четвертый провод может быть желто-зеленым – заземление PE. Он соединен с корпусом люстры.

Их может быть несколько, и окраска должна соответствовать стандартам.

Варианты подключения

Люстра с 2 проводами (фаза и нейтраль) может быть подключена к одноклавишному выключателю или к одноклавишному многоклавишному выключателю.

Если вы хотите подключить люстру с 3 проводами (фаза, нейтраль и фаза), вы можете выбрать двухклавишный выключатель. Люстра может иметь от 2 до 10 и более лампочек, но будет иметь 3 режима.

Вы также можете подключить люстру с 4 проводами: ноль, фаза, фаза, земля к двухклавишному выключателю. Если заземление выходит из потолка, заземление люстры подключается к нему. Если нет, то заземление люстры никуда не подключено, оно просто изолировано.

Трехрожковая люстра соединена следующим образом

Вы можете выбрать, какую лампочку вы хотите включить: одну, две или три (1+2). Очевидно, что других вариантов нет.

Три синих провода – нули на люстре собраны вместе (в один пучок) и соединены с нулями, выходящими из потолка.

Остаются 2 коричневых потолочных провода и 3 провода того же цвета, выходящие из люстры. Два провода люстры (любые) соединяются вместе и подключаются к потолочному фазному проводу. Остальные подключаются к другому потолочному фазному проводу. Вы можете проверить, что все работает.

Если он не работает, проверьте фазу и ноль (при включенном выключателе), целостность проводов, лампочки и контакты люстры. Рекомендуется сделать это еще до подключения. Другой причины нет.

Изолируйте места соединений, спрячьте провода за декоративной крышкой и повесьте люстру на крюк. Теперь подключение завершено.

Подключение пятирожковой люстры

Подключение аналогично: 5 синих проводов соединяются вместе и подключаются к нейтральному проводу, который выходит из потолка. Затем вы определяете 2 группы ламп, которые будут переключаться с помощью правого и левого выключателя. Коричневые фазные провода в этих группах соединены вместе.

Затем подключите пучок из 2 коричневых проводов от люстры к одному из фазных проводов, идущих с потолка, и к другому пучку из 3 коричневых проводов от люстры.

Обычно фазные провода в люстре подключаются таким образом, что лампы в группе находятся не рядом друг с другом, как на рисунке, а в ряд. Так люстра будет сиять более эстетично.

Если в люстре 6 и более ламп, они все равно соединяются в две группы. На приведенной выше схеме просто добавьте 6, 7, 8 и так далее. В любую группу по желанию.

Правильное подключение лампы

Корпус лампы подключается следующим образом. Фаза подается на боковую клемму, нейтраль – на нижнюю.

Логика, лежащая в основе именно такой схемы подключения, проста. Если выключатель находится в выключенном положении, фаза не достигает лампы. При выкручивании перегоревшей лампочки и вкручивании новой нет опасности поражения электрическим током.

Если в выключателе имеется разрыв нейтрали, то в розетке постоянно отсутствует фаза. Это является прямым нарушением Электротехнического кодекса. Это может произойти, когда нерадивые электрики возились с распределительным щитом и меняли местами фазы и нули без ведома владельца.

Контурный переключатель

Подключение люстры к двум выключателям – это дополнительное удобство: вы сидите перед телевизором, но свет люстры слишком яркий. Чтобы держать выключатель рядом с собой, используйте подрулевой переключатель. Внутри это обычный двухклавишный выключатель, но с одной клавишей. На схеме видно, что они соединены друг с другом полярными проводами. Вот как это выглядит на электрической схеме.

Здесь провода коллектора между выключателями обозначены стандартным красным цветом.

Для компоновки такой электрической системы потребуются специальные выключатели, дополнительная разводка проводов для подключения этих устройств. Подключение к самой люстре стандартное.

У этого есть существенный недостаток: лампы в люстре не будут работать в группах.

Если это невозможно, а люстра должна работать в трех режимах, можно подключить люстру к двум выключателям. Люстра двухсторонняя, двухклавишная.

Как это сделать, можно посмотреть на видео:

Вспомогательные провода – это челночные провода, каждая лампочка – это группа лампочек в люстре.

Светодиодная люстра с пультом дистанционного управления

В век электроники нужно ли вам протягивать вдоль стен многожильные кабели, чтобы управлять люстрой из разных точек комнаты? Вы не обязаны.

На рынке полно современных люстр с фарами и светильниками, которыми можно управлять с помощью пульта дистанционного управления: основные, портативные.

При установке такой люстры выключатель будет использоваться только для подачи напряжения на контроллер, который скрыт за декоративной крышкой светильника. Наиболее распространенным типом его связи с пультом дистанционного управления является радиоканал.

Прежде чем подключать светодиодную люстру, необходимо разобраться в ее конструкции. Электрическая часть включает следующие компоненты.

• Беспроводной выключатель (в одном случае со схемой подключения и антенной вне цепи).
• Трансформаторы, драйверы, блоки питания (при использовании низковольтных ламп и светодиодов).
• Источники света.

При покупке люстра обычно имеет внутреннюю проводку. Пользователю нужно только подключить ноль и фазу к драйверу. Последнее происходит от выключателя.

Вот они на фотографии, в левом нижнем углу.

Схема выглядит следующим образом. У нас здесь три потребителя. Две – галогенные лампы, одна – светодиодная.

Нажимая кнопки (обычно 4) на пульте дистанционного управления, мы включаем и выключаем лампы в соответствии с инструкцией. Если вы не можете использовать пульт дистанционного управления, вы можете использовать выключатель. Люстра реагирует на быстрые команды включения/выключения от одного до четырех раз так же, как пульт дистанционного управления.

Люстра крепится к потолку с помощью специальной DIN-рейки.

Подробное описание того, как подключить люстру с помощью пульта дистанционного управления, можно найти в видеоролике:

Приложение

В поисках информации о том, как подключить люстру к двойному выключателю или управляемый светодиод к домашней сети, в Интернете можно наткнуться на множество ошибочных материалов. Монтаж осуществляется с использованием готовой проводки без соблюдения стандартной цветовой схемы.

Сама установка правильная, но легко запутаться с подключением фазы или нуля. Вы должны доверять тем авторам, которые следуют всем правилам.

Как подключить люстру к двухклавишному выключателю

Переключатели с двумя кнопками были популярны с незапамятных времен. С его помощью можно управлять двумя светильниками из одной точки (например, переключая разные световые зоны) или контролировать уровень яркости люстры, переключая большее или меньшее количество ламп. Подключение люстры к двойному выключателю несложно выполнить самостоятельно, но нужно понимать несколько вещей.

Конструкция двойного выключателя

Двухсторонний переключатель состоит из двух выключателей, которые могут работать по отдельности. Каждый выключатель закрыт декоративной клавишей из изоляционного материала (пластика). Для подключения нагрузки используются три клеммы – общая клемма и две отдельные клеммы. Общая клемма питается фазным проводом, отдельные клеммы питаются двумя проводами к нагрузкам. Они могут быть подключены параллельно – еще одно нестандартное применение этого устройства. В этом случае коммутируемый ток вдвое превышает номинальный. И ключи должны быть механически соединены в невидимой точке, чтобы оба канала переключались одновременно. Если они не подключены, то нагрузку можно переключать любой клавишей, но при этом не произойдет увеличения мощности нагрузки.

Важно! При параллельном подключении выключателей для увеличения мощности нагрузки убедитесь, что сечение отходящего провода (или проводов) подходит для увеличенной нагрузки.

Существует два основных типа соединительных контактов для бытовых выключателей Винтовые клеммы и штекерные клеммы. Если для винтового соединения используется многожильный провод, зачищенная часть должна быть лужена или заделана клеммами.

Как и одноклавишный, выключатель на 2 гнезда может быть освещен светодиодными или галогенными лампами.

Этапы подключения

Работа по подключению светильника к такому выключателю состоит из нескольких этапов. Каждый этап важен и вносит свой вклад в общий успех. Поэтому работа должна выполняться последовательно, не пропуская ни одного из этапов.

Проводка и маркировка

Когда электрик приступает к работе, его отправной точкой является скрытая проводка – несколько проводов, уходящих в стену, и несколько, выходящих из потолка. Очень важно точно знать, какое начало провода соответствует какому концу. Это необходимо как для правильного подключения светильника, так и для безопасности эксплуатации.

Провода должны быть названы, а если на изоляции проводов нет цветной краски, то они должны быть промаркированы. Это следует сделать, даже если при монтаже использовались цветные провода – нет уверенности, что представления того, кто прокладывал провода, и того, кто подключает люстру, совпадают. Чтобы установить провод Вам понадобится мультиметр и вспомогательный провод.. Он размещается между началом и концом проводов, которые необходимо проверить в ходе этой работы.

Лучше, если один электрик будет искать провода с помощью звукового пробника. Подключив мультиметр к одной стороне, найдите тот же проводник на другой стороне с помощью вспомогательного провода, дождавшись звукового сигнала. Когда вы найдете совпадающие стороны, пометьте проволоку и переходите к следующей проволоке.

Если нет возможности проложить вспомогательный провод, есть другой способ. Вам придется использовать несколько резисторов с очень разными номиналами. Например: 510 Ом, 1 кОм, 10 кОм. Подключите их к другой стороне и измерьте сопротивление на противоположном конце с помощью мультиметра. По измеренным значениям можно определить схему и маркировку.

Опасность! Процедура проверки должна выполняться только при отключенном напряжении! Недостаточно выключить выключатель света, необходимо сначала разорвать цепь – в распределительном щитке.

Группировка проводов

В зависимости от количества ламп в люстре, провода могут быть расположены по-разному. Люстра с двумя лампами имеет отдельные входы для каждой лампы. Это позволяет использовать переключатель с двумя кнопками для получения комбинаций:

• снять люстру;
• включается первая лампа;
• включается вторая лампа (они могут быть разной мощности или цвета);
• включаются две лампы.

Для другого количества светильников комбинации могут быть другими. При этом группировка проводов перед установкой должна быть четкой.

В трехрожковой люстре

Трехрожковая люстра имеет одну группу из двух ламп, соединенных параллельно, и отдельный элемент из одной лампы. Они подключаются по схеме с общим проводом, к которому подключается нейтральный провод. Каждая группа ламп имеет свой фазный провод, который может питаться независимо от других.

Комбинируя тумблеры, можно получить различные варианты:

• Светильник выключен;
• горит одна лампа;
• горят две лампы;
• Все три лампы горят.

Таким образом, вы можете управлять освещением помещения или создавать декоративное освещение, комбинируя различные цветные излучающие элементы.

В пятирожковой люстре

Пятирожковая люстра не так разнообразна, как предыдущая версия. Возможности двухстороннего переключателя дают комбинации, аналогичные предыдущему варианту:

• люстра полностью выключена;
• горят две лампочки;
• трое включены;
• люстра полностью включена.

Единственное отличие от предыдущего варианта – количество ламп, что позволяет сделать освещение более ярким. Однако обратите внимание, что существует эмпирическое правило, согласно которому 100-ваттная лампа дает больший световой поток, чем две 50-ваттные лампы. Это относится не только к лампам накаливания, но и к светодиодным компонентам.

На видео показана проводка люстры

Выбор вариантов подключения

Если подключение люстры было запланировано на этапе ремонта помещения, то варианты подключения, скорее всего, уже были продуманы заранее. Но во многих случаях вам придется устанавливать люстру в комнате с проводкой. Здесь также могут быть различия – из потолка может выходить разное количество проводов.

2 провода, выходящие из потолка

Такая ситуация возможна в старых квартирах. Из двух проводов один будет фазным, а другой – нейтральным. Здесь нет никаких трудностей. Просто подсоедините два провода к люстре. Однако если люстра имеет отдельные группы ламп, их необходимо подключать параллельно. Если люстра имеет маркировку с фазной и нейтральной клеммой, следуйте схеме подключения. В случае с лампами накаливания это не имеет значения, но если перегоревшую “лампочку Ильича” необходимо заменить на светодиодный светильник, чередование фаз имеет решающее значение. В выключенном положении выключателя светодиод может мерцать или светиться тускло.

Со стороны выключателя фазный провод может быть подключен к одному коммутационному каналу или два выключателя могут быть подключены параллельно. В первом случае придется манипулировать одним ключом. Если во время работы рабочий канал выходит из строя, отходящий провод можно переключить на другую клемму и перезапустить автоматический выключатель.

Важно! В этом случае особенно важно убедиться, что фазный провод переключен, так как в старых помещениях не было цветовой кодировки проводов. Это можно сделать с помощью индикаторной отвертки.

Три провода с потолка

В случае с тремя проводами возможны два варианта.

В первом варианте В новых домахВ первом случае, в новых зданиях, это, скорее всего, будут фазные, общие и заземляющие проводники с цветовой маркировкой соответственно:

• красный (коричневый) (на клеммной колодке L);
• синий (на клемме N);
• зелено-желтый (PE).

В этом случае провода должны быть подключены в соответствии с маркировкой. Если клемма провода заземления отсутствует, это изделие относится к классу безопасности 0 (ноль), и зеленый/желтый провод не должен быть никуда подключен.

Важно! Если люстра имеет класс безопасности I и клемму заземления, оставлять провод заземления неподключенным категорически запрещено! Такая люстра будет работать, но будет иметь серьезный дефект в защите от поражения электрическим током. Безопасная работа такого прибора обеспечивается наличием заземления. Поэтому не используйте такую люстру в установках без заземления!

Второй вариант имеет место в старых зданиях. У лампы есть нейтральный провод и два фазных провода, выходящих из выключателя. Здесь можно подключить люстру с классом защиты 0. Нейтральный провод к нейтральной клемме, два фазных провода к разным группам ламп.

От потолка 4 провода

Это лучшее решение с точки зрения функциональности и безопасного соединения. У нас есть:

• Нейтральный провод;
• Двухфазные провода для подключения двух групп ламп;
• Провод защитного заземления.

Люстра подключается в соответствии с маркировкой клемм.

Как переоборудовать люстру, рассчитанную на один выключатель

Если ваша люстра имеет две или более ламп, но рассчитана на работу с одним выключателем, можно попробовать переключить подключение люстры на два отдельных выключателя. Процесс легче проследить на примере люстры с тремя блоками.

Первоначально расположение выглядит следующим образом:

• Три лампы подключены параллельно;
• Две клеммы зажимаются.

Заземляющий провод и клемма к нему не показаны для простоты, но их следует иметь в виду. Подключение следует выполнять в таком порядке:

1. Найдите точку подключения фазных проводов.
2. Отсоедините одну лампу от узла.

Максимально допустимая нагрузка на медный проводник при напряжении питания 220 В приведена в таблице.

Очевидно, что провода сечением 0,5 кв.мм достаточно для большинства нагрузок, встречающихся в люстре накаливания и для любого разумного количества светодиодных элементов. Поэтому нет причин выбирать проводник с большим поперечным сечением.

В показанном примере это трехрожковая люстра, у которой узел соединения находится в точке, отмеченной зеленым пунктирным кругом. Трасса дополнительного проводника отмечена красной пунктирной линией. Он размещается в той же трубе, что и основной кабель.

Успех этой меры зависит от двух факторов:

• наличие точки подключения фазных проводов;
• наличие места для прокладки дополнительного проводника требуемого сечения.

Наконец, вот видео: мастер-класс о том, как подключить светильник к двойному выключателю.

Если все прошло успешно, подключение двунаправленного выключателя к переделанной люстре описанным выше способом не вызовет никаких проблем.

• Организация освещения с двумя лампочками и одним выключателем.
• Как подключить двойной выключатель света: советы и возможные ошибки.
• Как подключить лампочку через выключатель и розетку.
• Как подключить розетку и выключатель от одного провода?.
• Как правильно подключить выключатель света. Схема управления освещением из 2-го и 3-го места.
• Схема подключения двухстороннего выключателя.
• Как подключить лампочку через выключатель – электрическая схема.
• Пошаговые инструкции по замене электропроводки в квартире своими руками.
• Как правильно подключить УЗО: инструкции 7 схем с фотографиями.
• Установка панели стартера; процедура.
