Водосточная система из канализационных труб своими руками

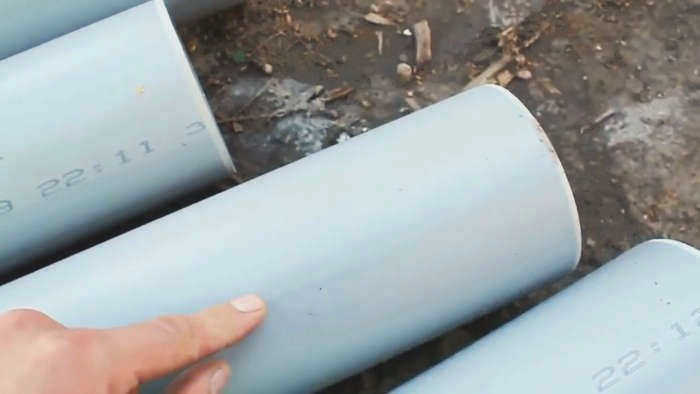

Для изготовления бюджетной водосточной системы из канализационных труб вам потребуются трубы диаметром 110 мм (для желобов) и 50 мм (для вертикальных стоков), а также тройники-переходники с диаметрами 110/50 мм. Из одной двухметровой трубы диаметром 110 мм получается два готовых желоба общей длиной 4 метра.

Проектирование системы: расчеты и планирование

Прежде чем закупать материал, необходимо вычислить периметр кровли. Это определит общую длину труб для желобов. Поскольку трубу придется распиливать вдоль пополам, итоговая длина необходимых труб составит ровно половину периметра крыши.

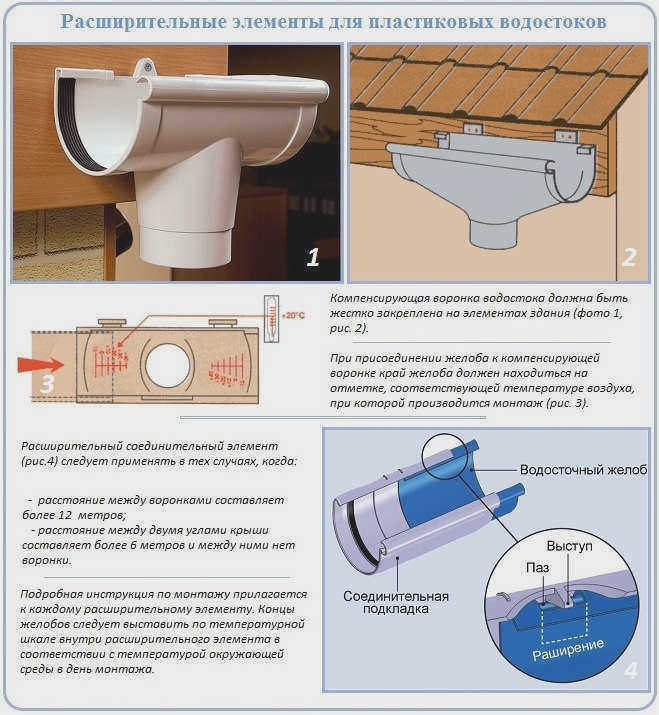

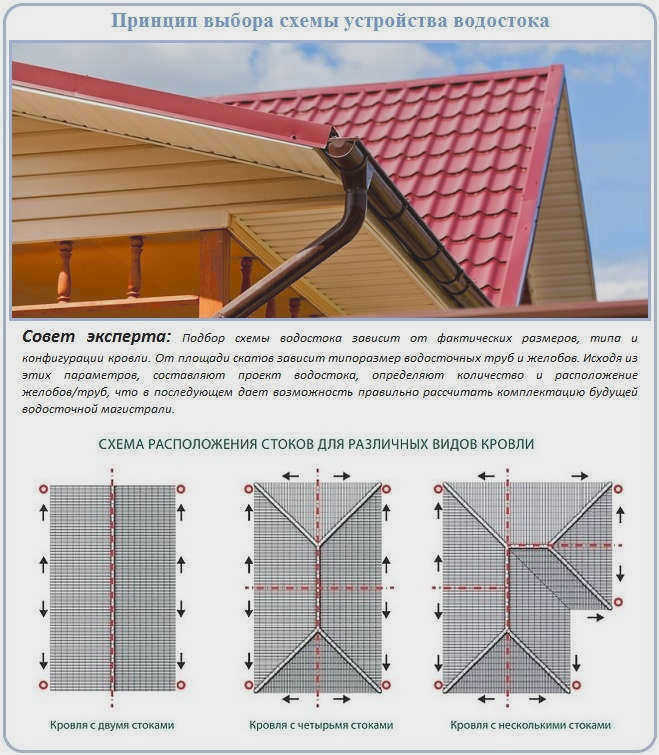

При планировании учитывайте количество стояков. Оптимально устанавливать один вертикальный слив на каждые 5 метров длины желоба. Если карнизный свес превышает 12 метров, потребуется два стояка и компенсационная воронка для корректного отвода воды.

Для расчета высоты стояков измерьте расстояние от края карниза до земли. Умножьте это значение на количество планируемых вертикальных труб. Не забудьте про тройники: они нужны для соединения горизонтального желоба с вертикальным стоком под углом 90 градусов. Если конструкция предполагает отклонения, используйте дополнительные переходники.

Технология изготовления самодельного желоба

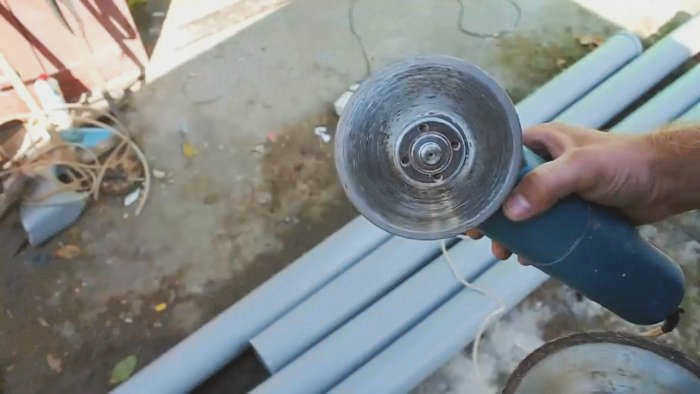

Процесс превращения цельной трубы в водосточное корыто требует точности. Самый эффективный метод — использование болгарки с алмазным диском с сегментами. Такой диск не плавит пластик, а превращает его в мелкую стружку, что обеспечивает чистый край.

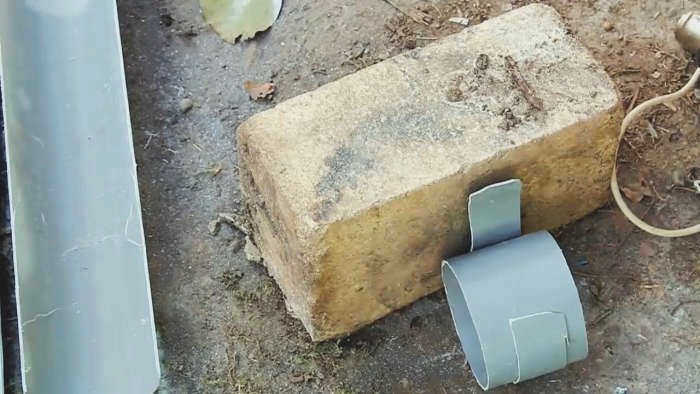

Если под рукой нет болгарки, подойдет электрический лобзик. Для получения идеально ровной линии используйте деревянную направляющую или самодельную форму из обломка ножовочного полотна, закрепленного скотчем к трубе.

Пошаговый алгоритм создания желоба:

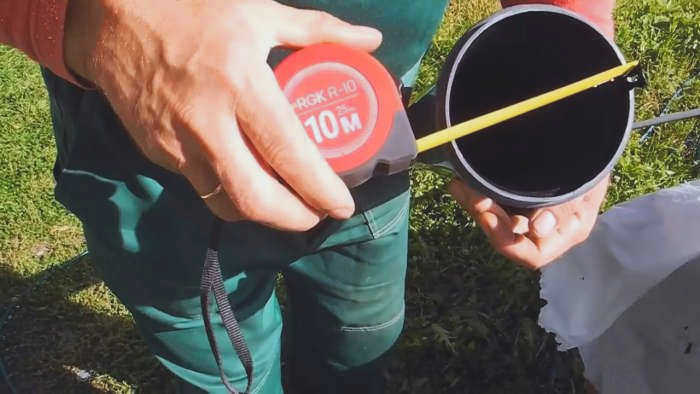

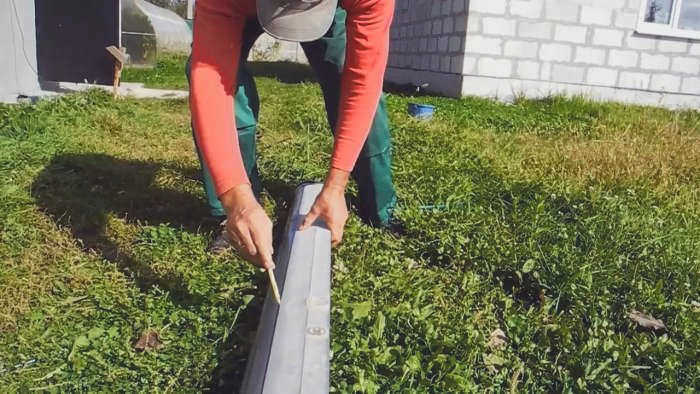

1. Разметьте трубу маркером вдоль всей длины. Чтобы найти центр, приложите линейку к краю и отмерьте половину диаметра.

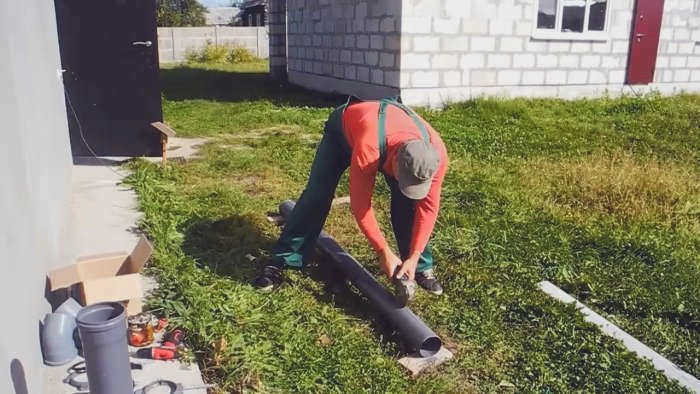

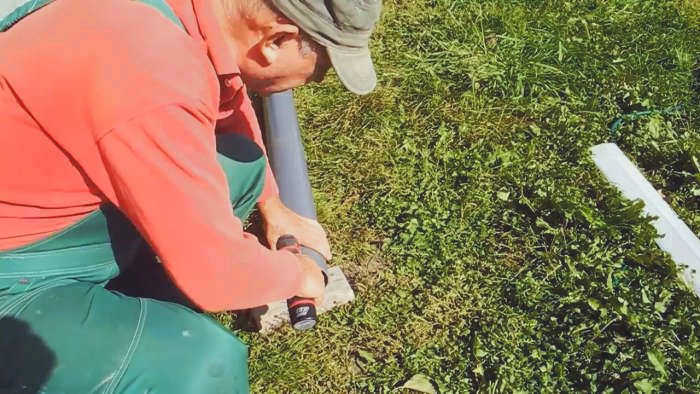

2. Закрепите трубу на деревянной подложке с помощью саморезов по краям для фиксации во время резки.

3. Выполните распил вдоль намеченной линии.

4. Обработайте края наждачной бумагой, чтобы убрать заусенцы и предотвратить повреждение рук при монтаже.

Для надежного соединения желобов с тройниками не распиливайте участки труб длиной 15–20 см, входящие в раструб — они должны плотно заходить в соединительный элемент.

Монтаж кронштейнов и установка системы

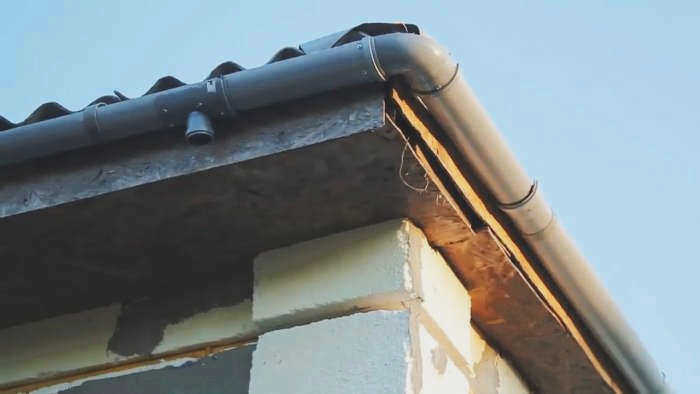

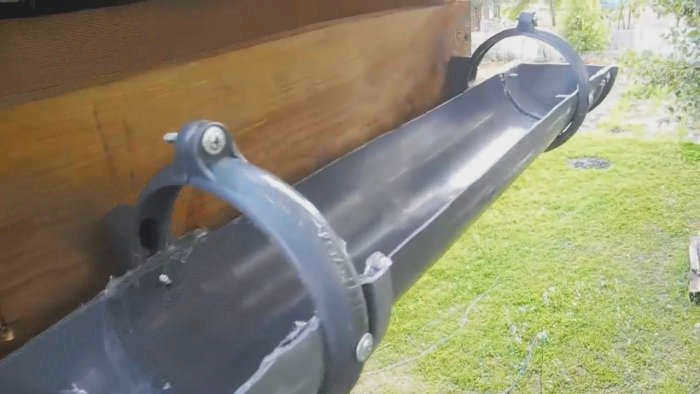

Крепление желоба к крыше зависит от этапа строительства. Если кровля уже готова, используйте короткие крюковые кронштейны, которые крепятся к фронтальной опалубке (лобовой доске). В процессе монтажа кровельного пирога лучше применять длинные хомуты, фиксируемые непосредственно к обрешетке.

Соблюдайте два критических правила при установке:

• Уклон желоба должен составлять примерно 1 см на каждый погонный метр в сторону слива.

• Свес края крыши относительно водостока должен составлять от 25% до 65%.

Собирать конструкцию проще на земле, а затем поднимать готовые секции на крышу. При стыковке желобов можно использовать либо специальный клей для пропиленовых труб, либо алюминиевые клипсы с обязательным нанесением герметика в места соединений. В самой верхней точке системы обязательно установите заглушку.

Риски и эксплуатационные особенности

Использование ПВХ-труб вместо специализированных систем несет технические риски. Главная проблема — температурные деформации. Пластик имеет свойство расширяться на солнце и сужаться в мороз. Это может привести к тому, что трубы «скрутит» или они потеряют форму. Для минимизации этого эффекта используйте герметик для наружных работ, устойчивый к ультрафиолету.

Снеговая нагрузка также является фактором риска. При сходе снега с крыши тяжелые пласты могут раздавить самодельный желоб. Если вы планируете использовать систему в регионе с обильными снегопадами, обязательно установите снегозадержатели. Они не дадут сугробам бить по пластику с разгона.

Основные нюансы эксплуатации:

• Засорение: из-за особенностей формы желоба ветки и крупная листва могут забивать сток быстрее, чем в заводских моделях.

• Светостойкость: серые трубы более жесткие и подходят для наружного использования в умеренном климате, но при длительном воздействии солнца пластик может деградировать.

• Герметичность: используйте только универсальный или специализированный силиконовый герметик, чтобы стыки не разошлись из-за линейных движений материала.

Если ваша цель — сбор дождевой воды для полива, направьте конец вертикальной трубы в емкость или бочку. Это превратит водосток в полезную систему автономного орошения участка.
