Схема устройства накопительного водонагревателя: виды и принцип

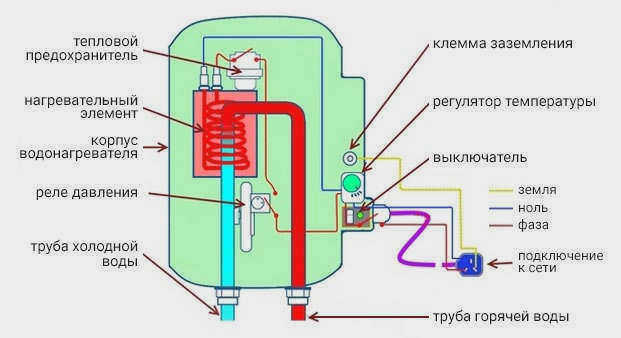

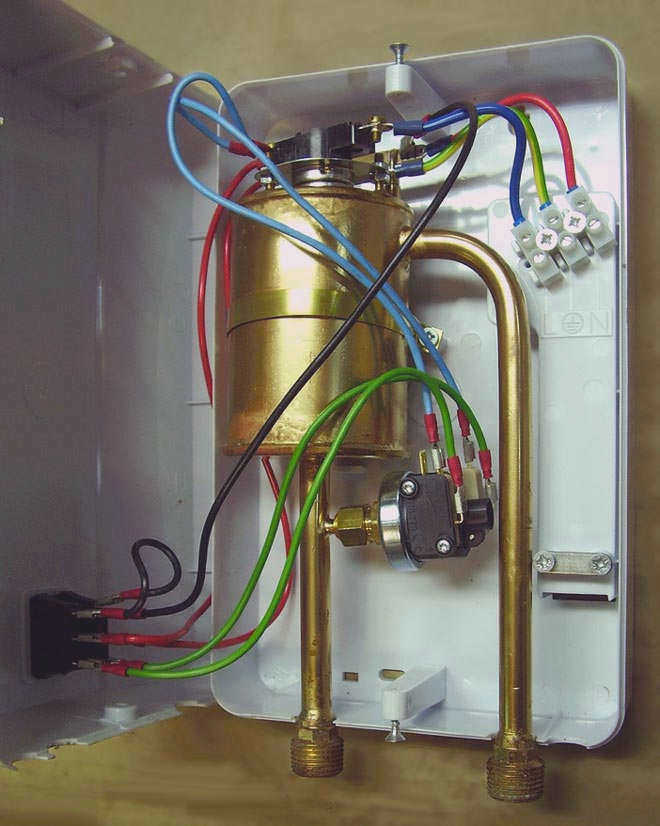

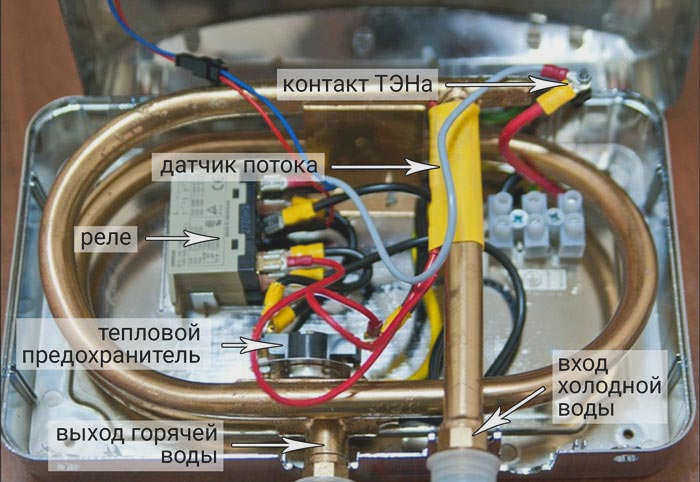

Накопительный водонагреватель (бойлер) — это устройство, предназначенное для нагрева и хранения запаса горячей воды в изолированном резервуаре. В отличие от проточных моделей, которые греют воду мгновенно при прохождении через ТЭН, бойлер создает постоянный объем жидкости определенной температуры, что позволяет одновременно использовать несколько точек водоразбора (душ, раковина, ванна).

Классификация накопительных водонагревателей

Все накопительные устройства можно разделить по двум ключевым признакам: типу используемого ресурса и способу передачи тепловой энергии.

По источнику энергии

Электрические модели подключаются к бытовой сети и могут устанавливаться практически в любом помещении. Газовые приборы работают на магистральном или сжиженном газе; они требуют обязательного проекта и монтажа сертифицированной газовой службой, но обеспечивают более дешевую теплоэнергию.

По принципу нагрева

Прямого нагрева. Это классические электрические или газовые бойлеры. Внутри бака находится собственный нагревательный элемент (ТЭН или горелка), который напрямую передает тепло воде.
Косвенного нагрева. У таких приборов нет собственного нагревательного элемента. Вместо него внутри бака расположен теплообменник — змеевик, по которому циркулирует горячий теплоноситель от внешнего источника (например, отопительного котла).
Комбинированные модели. Они оснащены и теплообменником, и ТЭНом, что дает возможность выбора способа нагрева в зависимости от доступных ресурсов.

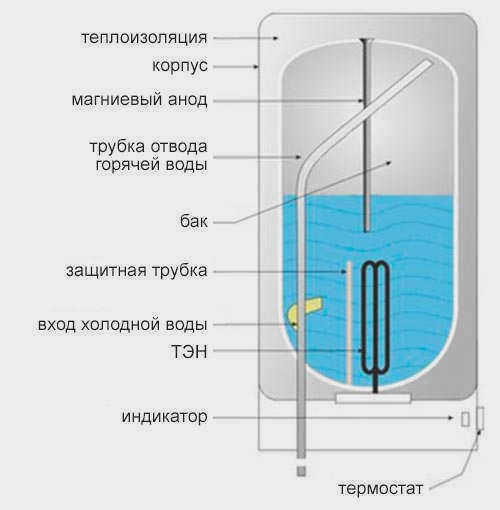

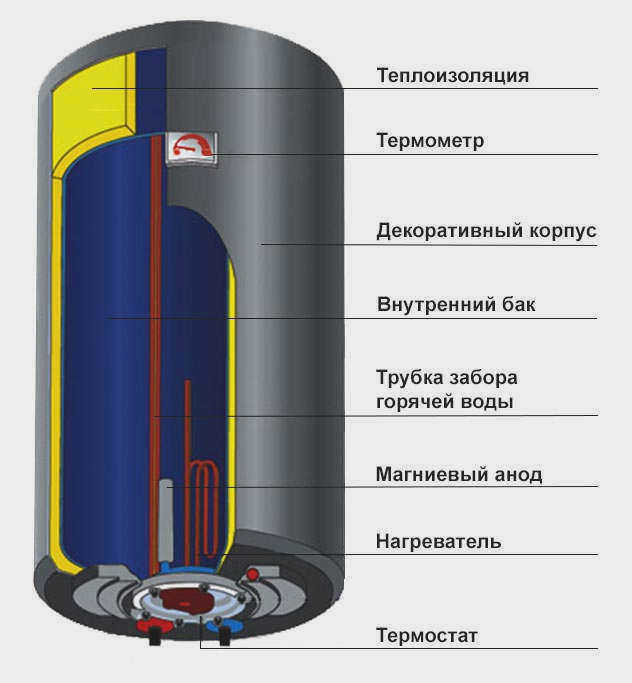

Схема устройства и основные элементы

Конструкция большинства бойлеров схожа и включает набор узлов, обеспечивающих хранение, нагрев и безопасность.

Резервуар (бак)

Бак является сердцем устройства. Его объем варьируется от 10 до 300 литров и более. Для квартиры оптимальным считается объем 50–100 литров, для частного дома — от 100 до 200 литров. Материалы бака сильно влияют на долговечность:

Эмалированная сталь. Доступный вариант, где внутренние стенки покрыты защитным слоем эмали или стеклокерамики (стеклофарфора). Эмаль может быть хрупкой при резких перепадах температур.
Нержавеющая сталь. Считается наиболее долговечным материалом, так как она устойчива к коррозии и жесткой воде.

Между внутренним баком и внешним корпусом находится слой теплоизоляции из пенополиуретана толщиной 35–50 мм. Такая изоляция работает по принципу термоса: вода может оставаться теплой до 24 часов даже без работы ТЭНа.

Нагревательный элемент (ТЭН)

В электрических моделях за нагрев отвечает трубчатый нагреватель. Существует два типа конструкции:

«Мокрый» ТЭН. Элемент находится в прямом контакте с водой. Он быстро прогревает бак, но активно накапливает накипь, что может привести к перегреву и поломке.
«Сухой» ТЭН. Нагреватель помещен в герметичную защитную колбу, которая не соприкасается с водой напрямую. Это значительно увеличивает срок службы прибора, так как накипь не мешает работе элемента.

Система управления и защиты

За поддержание заданной температуры отвечает термостат (терморегулятор). Он получает сигналы от датчика температуры: когда вода остывает ниже нормы, термостат включает ТЭН, а при достижении нужного градуса — разрывает цепь. Стандартный рабочий диапазон составляет 35–85°C; оптимальной для быта считается температура +60°C.

Для предотвращения аварий предусмотрены:

Аварийный термостат. Срабатывает при критическом перегреве (обычно около 95°C) и полностью обесточивает нагреватель.
Предохранительный клапан. Устанавливается на входе холодной воды. Он сбрасывает избыточное давление (6–8 бар), возникающее при тепловом расширении жидкости, и предотвращает обратный ток воды в магистраль.
Магниевый анод. Стержень из магния устанавливается внутри бака для защиты от коррозии. Магний является более активным металлом и «принимает на себя» химические реакции, защищая стенки бака от ржавчины. Анод нужно проверять раз в год, так как он постепенно растворяется.

Принцип работы: физика процесса

Работа накопительного бойлера основана на разной плотности горячей и холодной воды. Холодная вода тяжелее, поэтому она поступает через нижний патрубок и опускается на дно, где расположен ТЭН. Нагретая жидкость становится легче и поднимается в верхние слои бака.

Забор горячей воды происходит через верхний патрубок. Таким образом, в баке формируется устойчивое разделение: холодный слой всегда находится снизу, а горячий — сверху. Специальный рассекатель на входном патрубке помогает гасить турбулентность, чтобы новая холодная вода не смешивалась сразу с горячей массой.

Цикл работы выглядит следующим образом:

Холодная вода поступает в бак через нижний штуцер.
Термостат фиксирует падение температуры и подает питание на ТЭН.
Вода нагревается, поднимается вверх, освобождая место для новой холодной порции.
После достижения заданной температуры термостат отключает нагрев.

Особенности газовых моделей

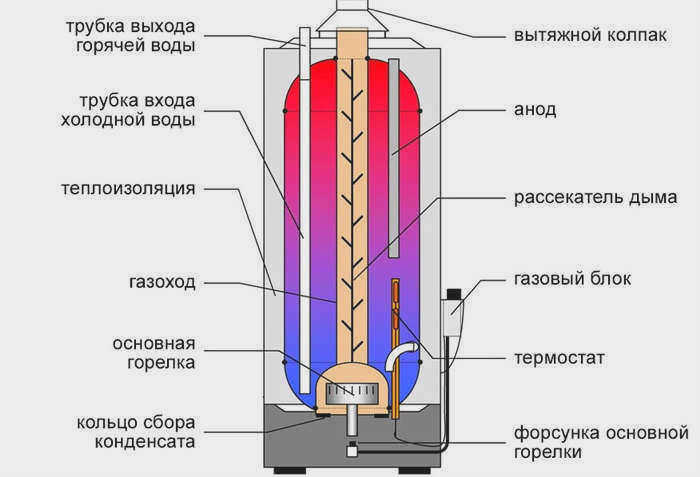

Газовый накопительный водонагреватель имеет схожую структуру бака и изоляции, но ключевое отличие — в способе генерации тепла. Вместо ТЭНа внутри установлена горелка.

Для работы такой системы необходим дымоход для отвода продуктов сгорания. В моделях с закрытой камерой сгорания используется коаксиальный (двухтрубный) дымоход. Важной деталью является наличие диффузора или рассекателя внутри дымохода, который поглощает тепло из уходящих газов и возвращает его воде, обеспечивая дополнительный нагрев. Под горелкой обязательно располагается кольцо для сбора конденсата, образующегося при контакте горячих газов с холодными стенками труб.

Обслуживание и эксплуатация

Чтобы продлить срок службы бойлера, необходимо соблюдать несколько правил. Регулярная замена магниевого анода (раз в 1–3 года) — главная защита от протечек бака. Накипь на ТЭНах также требует внимания: ее удаление предотвращает перегрев и выход из строя нагревателя.

Если вы используете воду с высоким содержанием солей, рекомендуется установить фильтры на входной трубе. При выборе модели учитывайте не только объем, но и тип ТЭНа. «Сухие» элементы прощают более жесткую воду и требуют менее частого обслуживания.
