Принцип работы водяной станции для дома: устройство и цикл

Принцип работы водяной станции заключается в автоматическом создании давления в системе водоснабжения путем циклического включения насоса при падении напора и его отключения при достижении заданного верхнего предела. Основную роль здесь играет гидроаккумулятор (бак), который накапливает запас воды под давлением сжатого воздуха, позволяя пользователю получать жидкость из крана без мгновенного запуска двигателя.

Устройство и технический цикл работы станции

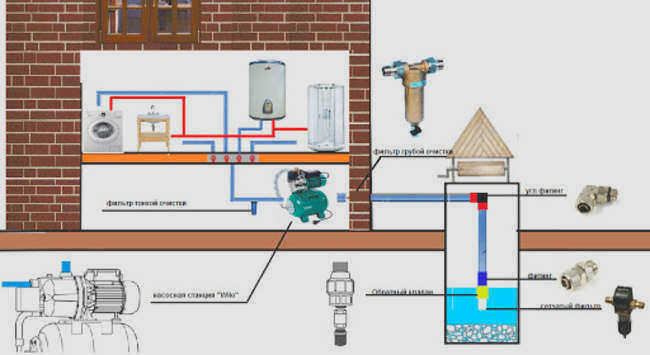

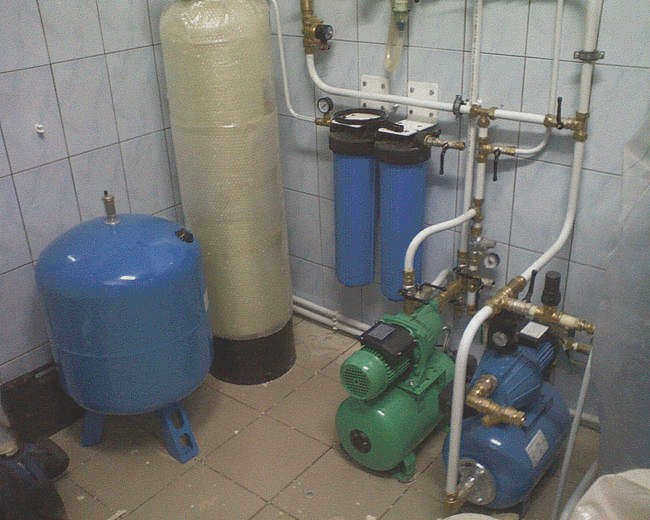

Насосная станция — это не одиночный агрегат, а инженерный комплекс, где каждый элемент выполняет строго определенную задачу. В базовую комплектацию входят поверхностный или погружной насос, гидроаккумулятор с эластичной мембраной, реле давления, манометр и обратный клапан.

Работа системы подчиняется четкому алгоритму:

Накопление энергии. Когда насос работает, он подает воду в гидроаккумулятор. Вода заполняет внутреннюю камеру бака, растягивая мембрану («мешок»). При этом объем воздуха в свободной части бака уменьшается, а давление растет.
Достижение порога отключения. Манометр фиксирует рост давления. Когда показатель достигает установленного значения (например, 3 бар), срабатывает реле давления. Оно размыкает электрическую цепь, и насос прекращает работу.
Потребление воды. Пользователь открывает кран. Сжатый воздух в гидроаккумуляторе начинает давить на мембрану, выталкивая накопленную воду в систему под постоянным напором.
Запуск насоса. По мере расхода воды давление падает. Как только оно опускается до нижнего порога (например, 1,5 бар), реле замыкает контакты. Насос включается, чтобы снова заполнить бак и поднять давление.

Важно учитывать, что полезный объем воды в гидроаккумуляторе составляет примерно 50% от его номинального объема. Если вы купили бак на 24 литра, фактически в нем будет находиться около 12 литров воды. Это критический нюанс при расчете запаса жидкости на случай кратковременного отключения электричества.

Классификация станций по глубине забора воды

Выбор типа оборудования напрямую зависит от того, где находится зеркало воды (уровень жидкости) в вашем источнике. Ошибочный выбор приведет к тому, что насос не сможет поднять воду или быстро выйдет из строя.

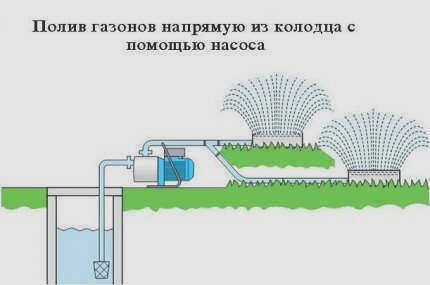

Поверхностные станции. Предназначены для работы, когда глубина забора составляет до 8 метров. Такие устройства устанавливаются в доме, подвале или кессоне. Они просты в монтаже и стоят дешевле всего.
Станции с эжектором (струйным насосом). Если зеркало воды находится на глубине от 8 до 25 метров, обычный поверхностный насос не справится. В этом случае используется выносной эжектор, который опускается в колодец и помогает увеличивать подъемную силу водяного столба.

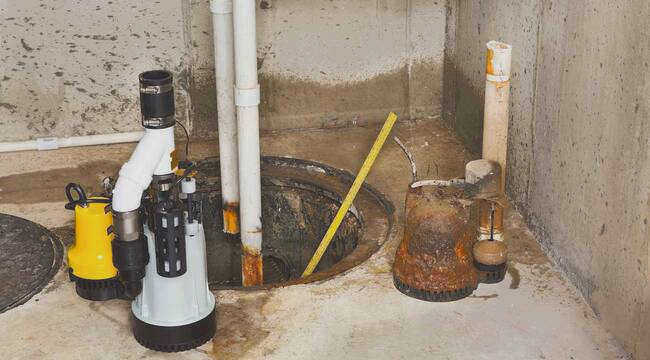

Станции с погружным насосом. При глубине забора от 25–40 метров и более единственным надежным решением становится станция, где сам насосный агрегат опускается непосредственно в воду (в скважину или глубокий колодец). На поверхности остается только автоматика и гидробак. Такие системы работают значительно тише.

Критические параметры при подборе оборудования

Чтобы обеспечить постоянное давление в системе, необходимо рассчитать два ключевых показателя: напор и производительность.

Расчет напора (высоты подачи)

Напор (обозначается буквой H) показывает, на какую высоту станция может поднять воду и как далеко она сможет ее прокачать. При расчете нужно суммировать вертикальное расстояние от зеркала воды до самой высокой точки разбора (например, душа на втором этаже) и горизонтальные участки труб.

Для каждого метра горизонтальной трубы необходимо добавлять к расчетному напору примерно 0,1 м компенсации из-за потерь давления. Для стабильной работы бытовых приборов рекомендуется иметь запас мощности: если расчетная высота подъема составляет 40 метров, выбирайте станцию с напором не менее 45–48 метров.

Расчет производительности

Производительность измеряется в кубометрах в час (м³/ч) или литрах в минуту (л/мин). Для семьи из 3–5 человек, использующих одновременно душ и кухню, достаточно модели с производительностью около 3 м³/ч (или 50 л/мин).

Существует простое правило для подбора: сложите примерный расход всех точек водоразбора в час и умножьте результат на коэффициент 0,8. Это позволит избежать ситуации, когда насос работает на пределе возможностей при одновременном включении нескольких кранов.

Защита оборудования и долговечность

Для продления срока службы станции крайне важна защита от «сухого хода». Этот режим работы возникает, если вода в источнике закончилась или уровень упал ниже заборного отверстия. Работа без воды быстро перегревает двигатель и разрушает детали насоса. Современные электронные реле (блоки автоматики) часто имеют встроенную функцию защиты: они отключают питание при отсутствии потока жидкости.

Также не стоит пренебрегать ролью обратного клапана. Он устанавливается на входе и препятствует обратному току воды после остановки насоса. Это предотвращает возникновение гидроударов — резких скачков давления, которые могут разорвать трубы или повредить мембрану гидроаккумулятора.

Регулярно проверяйте давление воздуха в баке через специальный золотник. Если давление воздуха упадет ниже порога включения насоса (обычно на 0,2–0,3 бар ниже рабочего), станция начнет включаться слишком часто, что приведет к ускоренному износу двигателя.
