Вязкость краски по DIN: таблица значений для нанесения
Для работы краскопультом критически важно знать не просто физический параметр текучести, а конкретные числовые значения. Вязкость по DIN (точнее, метод DIN4) — это время в секундах, за которое определенный объем краски протекает через отверстие диаметром 4 мм.
Если вы используете краскопульт, ориентируйтесь на диапазон 15–25 секунд. Для работы кистью или валиком материал должен быть значительно гуще — от 30 до 70 секунд. Если вязкость превышает 60 DIN, обычный бытовой распылитель может не справиться с подачей состава.
Сводная таблица рабочих параметров вязкости
Ниже приведены усредненные значения для различных типов материалов и методов нанесения при эталонной температуре 20°C. Используйте эти цифры как стартовую точку перед началом работ.
| Тип ЛКМ | Метод нанесения | Вязкость DIN4 (сек) | Чем разбавлять |
|---|---|---|---|
| Акриловые эмали / базы | Краскопульт | 16–20 | Вода / Ретардер |
| Водоэмульсионные краски | Краскопульт | 18–26 | Вода |
| Автомобильные эмали (база) | Краскопульт | 16–18 | Специальный разбавитель |
| Автомобильные лаки (HS) | Краскопульт | 18–20 | Лак-разбавитель |
| Алкидные / Масляные краски | Краскопульт | 15–25 | Уайт-спирит / Ксилол |

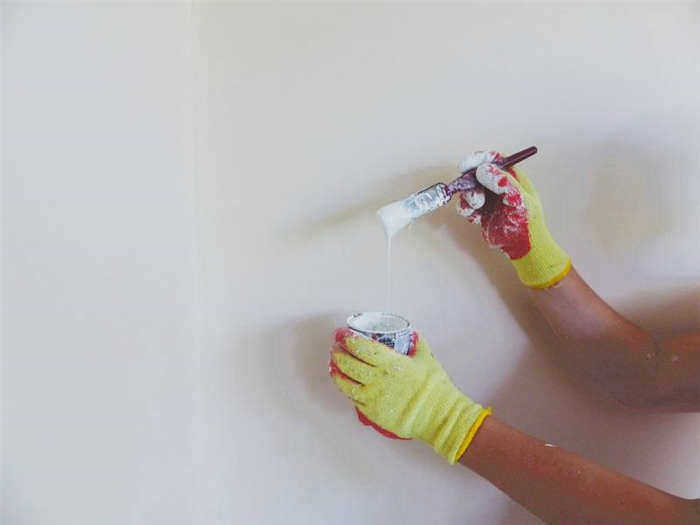

| Алкидные эмали | Кисть / Валик | 40–70 | Уайт-спирит |
| Любые ЛКМ (универсально) | Кисть / Валик | 30–40 | По инструкции |
| Грунтовки | Краскопульт | 15–30 | Вода или растворитель |
Влияние температуры на вязкость
Температура — главный фактор, который может превратить правильный замес в брак. При нагревании воздуха и состава молекулярное трение снижается, и краска становится жиже. Если вы работаете при +30°C, стандартная вязкость 20 секунд превратится в 14–15 секунд, что чревато потеками.
Для точных расчетов используйте коэффициент температурной коррекции:
-
+10°C: Коэффициент 1.4–1.6 (нужно добавить разбавитель, чтобы достичь нужного времени).
-
+20°C: Коэффициент 1.0 (эталонное значение).
-
+30°C: Коэффициент 0.7–0.8 (краска слишком жидкая, риск потеков критический).
При жаре выше +25°C рекомендуется использовать «медленные» разбавители. Это дает лаку или эмали время на правильный розлив и выход пузырьков воздуха, предотвращая эффект «апельсиновой корки».
Последствия ошибок при выборе вязкости
Неправильная консистенция материала напрямую портит финишное покрытие. Ошибки делятся на два типа: слишком густая или слишком жидкая смесь.
Слишком высокая вязкость (выше 30–40 сек для краскопульта) приводит к эффекту «шагрени». Покрытие ложится неровными буграми, напоминающими кожу апельсина. Также густой состав может просто забить дюзу или сопло инструмента.
Низкая вязкость (менее 15–16 сек для баз) создает другие проблемы:
-
Потеря укрывистости. Краска ложится слишком тонким слоем, и вам приходится наносить больше слоев.
-
Дефекты металликов. В очень жидкой базе частицы алюминия или перламутра «тонут» хаотично. Это создает пятнистость («яблоки») и меняет оттенок.
-
Подтеки. На вертикальных поверхностях краска начинает стекать, образуя «слезы».
Как измерить вязкость самостоятельно

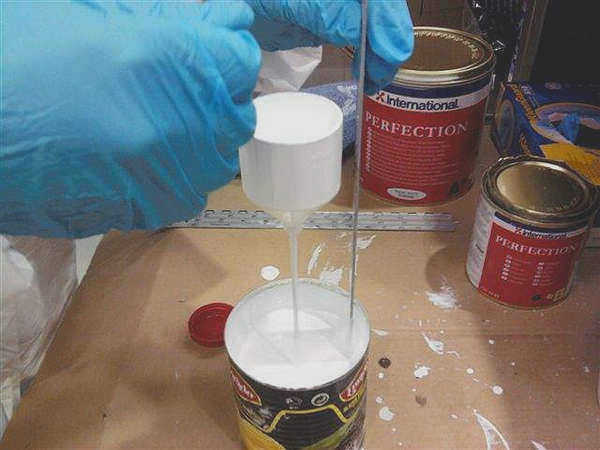

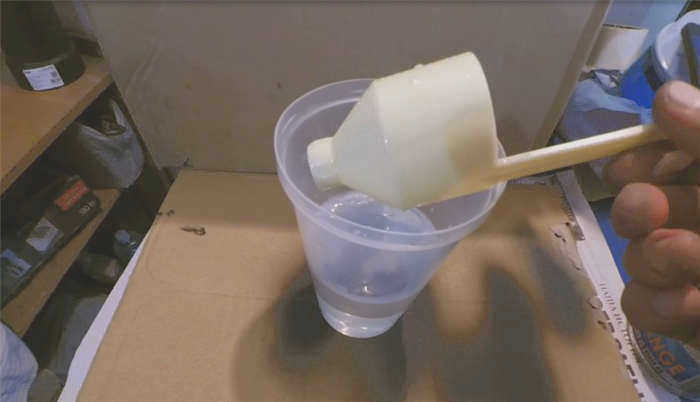

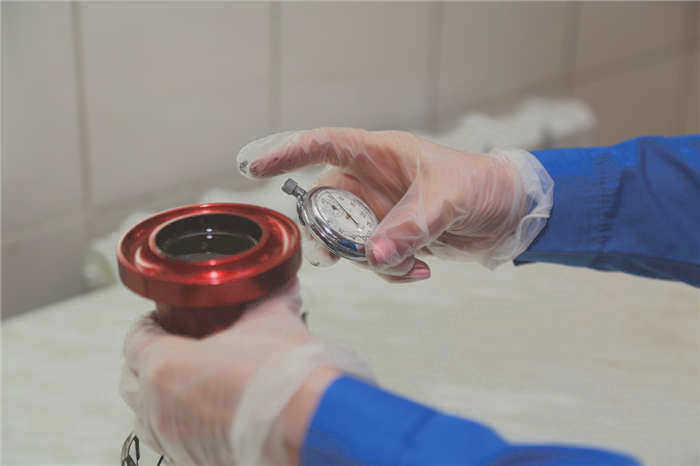

Для замеров вам понадобится вискозиметр DIN4 (в отечественных стандартах — ВЗ-4). Это воронка объемом 100 мл с отверстием 4 мм. Процесс не требует сложного оборудования, но важна точность движений.

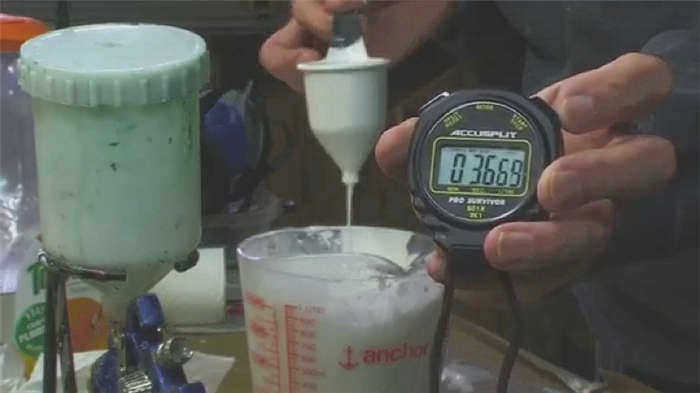

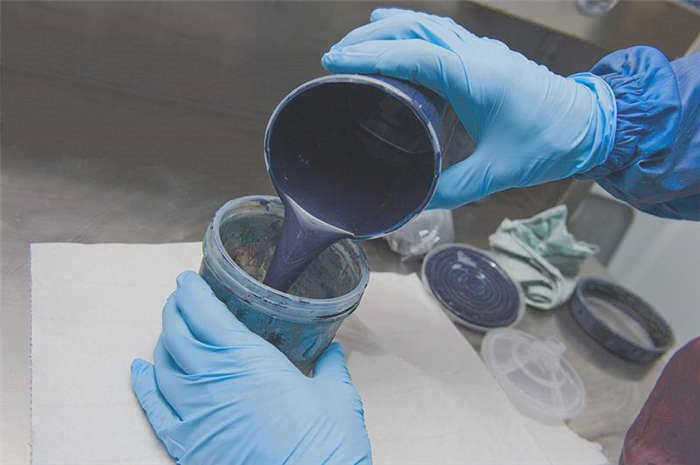

Сначала закройте отверстие пальцем и наполните воронку краской до самого края. Установите пустую емкость под воронку. Одновременно уберите палец и запустите секундомер. Остановите отсчет в тот момент, когда струя из воронки превращается в отдельные капли. Зафиксируйте время в секундах — это и есть ваш показатель DIN4.
Если вы используете профессиональное оборудование для распыления (например, модели ЗУБР или Graco), всегда проверяйте вязкость после добавления разбавителя. Добавляйте растворитель порциями по 2–3% от объема, тщательно перемешивая состав перед каждым новым замером. Если при напылении на тестовой пластине вы видите сухой «пылевой» ореол — краска слишком густая. При появлении подтеков на нижней кромке детали — она слишком жидкая.
