Виды водяных насосов по принципу действия: классификация

Классификация водяных насосов по принципу действия делится на две фундаментальные группы: объемные и центробежные (динамические) машины. Если в объемных агрегатах жидкость перемещается за счет периодического изменения объема рабочей камеры, то в центробежных — благодаря передаче энергии вращающегося ротора потоку воды.

Объемные насосы

Принцип работы этих устройств основан на вытеснении среды из полости. Подача жидкости происходит порциями, что обуславливает цикличность процесса. К этой группе относятся следующие подтипы:

Поршневые насосы. Это одни из самых древних и надежных механизмов. Движение поршня внутри цилиндра создает разрежение, втягивающее воду через впускной клапан. При обратном ходе клапаны переключаются, выталкивая жидкость в напорную линию. В промышленности часто используют многоплунжерные модели (двух-, трех- или пятиплунжерные), чтобы устранить скачки давления и сделать поток более равномерным.

Винтовые насосы. Перекачка здесь происходит за счет вращения винтовых роторов внутри статора. Жидкость движется вдоль оси винта по канавкам, образующимся между деталями. Такие агрегаты эффективно работают с вязкими средами и способны создавать высокое давление. Однако их нельзя запускать «вхолостую», так как отсутствие жидкости приводит к перегреву из-за трения и поломке.

Мембранные (диафрагменные) насосы. Внутри камеры расположена эластичная мембрана. При её движении объем рабочей зоны меняется, создавая области высокого и низкого давления. Благодаря отсутствию вращающихся деталей в контакте с жидкостью, такие насосы идеально подходят для агрессивных химических или пищевых сред. Основной нюанс эксплуатации — необходимость регулярной замены мембраны.

Перистальтические (шланговые) насосы. Уникальность этой конструкции заключается в том, что среда контактирует только с трубкой (шлангом). Специальные ролики прижимают трубку к корпусу, перемещая жидкость дозированными порциями. Это позволяет очень точно измерять объем перекачиваемой массы, что востребовано в медицине и лабораториях.

Шестеренные насосы. Работа обеспечивается за счет вращения двух шестерней с постоянным зацеплением зубьев. Жидкость перемещается в полостях между зубьями. В зависимости от конструкции выделяют модели с наружным и внутренним зацеплением. Они отлично справляются с вязкими продуктами, но чувствительны к чистоте среды.

Центробежные (динамические) насосы

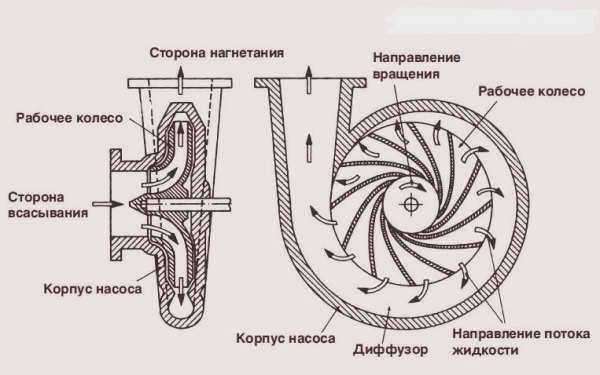

Центробежные агрегаты создают поток или напор путем передачи кинетической энергии жидкости от вращающегося рабочего колеса. Этот тип оборудования используется в 95% бытовых и промышленных задач благодаря своей универсальности.

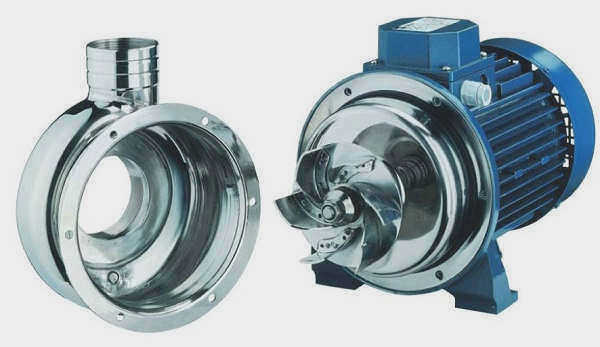

Рабочее колесо может иметь три конфигурации:

• Закрытое: лопатки защищены кожухом с обеих сторон, что обеспечивает максимальный КПД;

• Полуоткрытое: подходит для работы с жидкостями, содержащими примеси;

• Открытое: используется для перекачки вязких сред и грязной воды.

Принцип действия зависит от вектора движения потока: радиальные насосы создают давление исключительно центробежной силой, смешанные сочетают силу вращения с подъемом лопастей, а осевые модели работают по принципу выталкивания жидкости вверх.

Популярные модификации в частном секторе

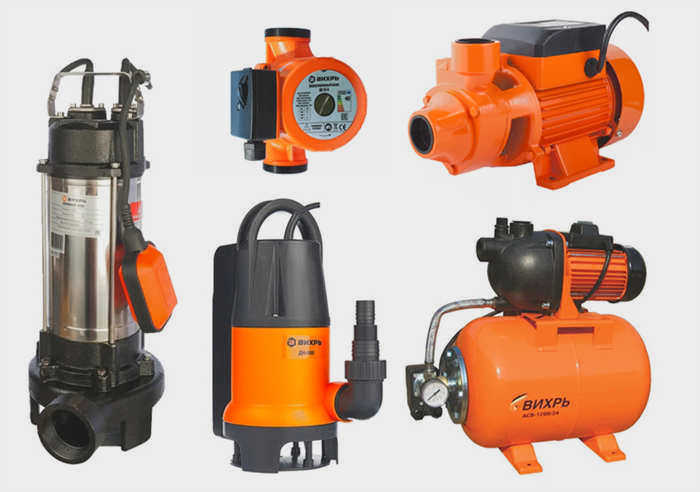

В бытовых условиях потребители чаще всего сталкиваются с тремя разновидностями центробежных машин:

1. Вихревые насосы. Обладают способностью к самовсасыванию и эффективны при работе с чистой водой.

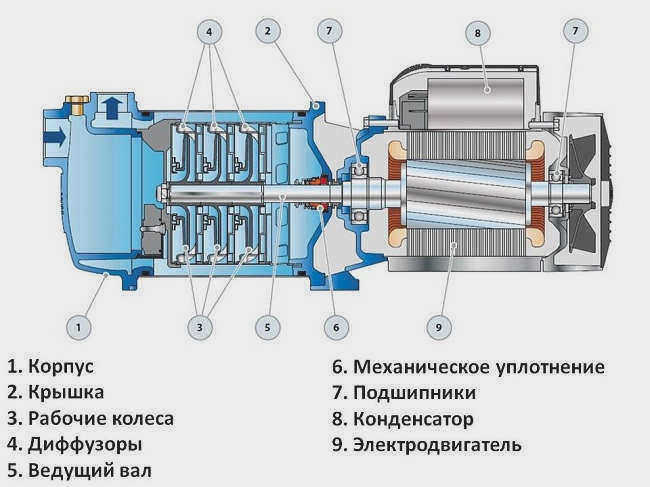

2. Погружные центробежные агрегаты. Устанавливаются непосредственно в воду (скважину или колодец). Многоступенчатые модели позволяют поднимать воду с глубины до 150 метров за счет последовательного нагнетания давления несколькими рабочими колесами.

3. Вибрационные насосы. Самый бюджетный сегмент, работающий за счет электромагнита, который перемещает якорь и поршень через мембрану. Несмотря на дешевизну, их не рекомендуют использовать в глубоких скважинах, так как вибрация может привести к заиливанию источника.

Сравнение по типу среды

Выбор принципа действия напрямую связан с составом жидкости. Насосы для чистой воды не выдержат нагрузки от твердых частиц (предел для таких моделей составляет 150 г на кубический метр). Если в воде содержится более 200 граммов примесей, необходимо использовать специализированные насосы для грязной воды или модели с открытым рабочим колесом.

Для специфических задач существуют и другие механизмы. Например, синусные насосы используют диск с волнообразным профилем для бережной перекачки продуктов с крупными включениями (например, компота с дольками фруктов), не повреждая их структуру. Кулачковые же роторы работают на низких оборотах (до 400 об/мин), что позволяет транспортировать вязкие продукты вроде шоколада с орехами без изменения их консистенции.
