Виды соединений деревянных брусков: способы и методы

Выбор способа стыковки деревянных элементов зависит от задачи мастера: нужно ли удлинить доску, расширить щит или собрать жесткий каркас дома. В строительстве и столярном деле все соединения делят на разъемные (которые можно разобрать без повреждений) и неразъемные (создающие единую монолитную конструкцию).

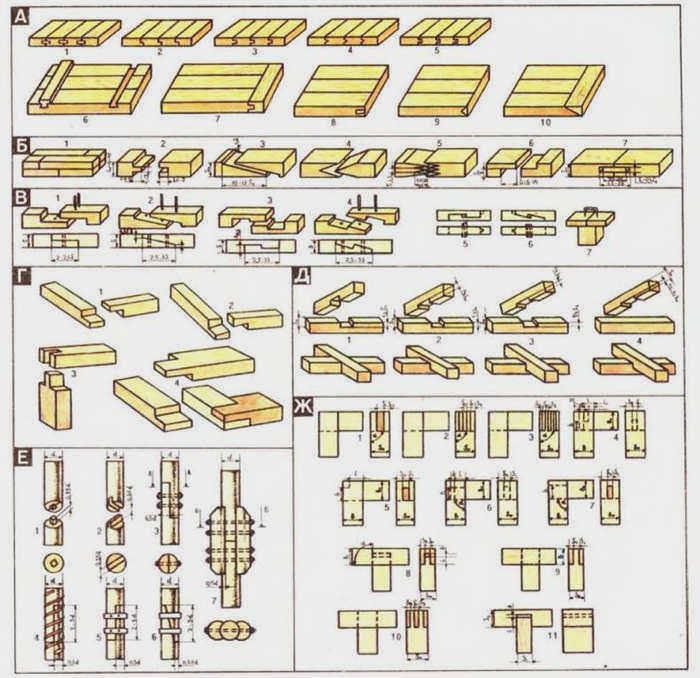

Классификация соединений по направлению стыковки

В зависимости от того, как расположены детали относительно друг друга, выделяют несколько основных типов работ.

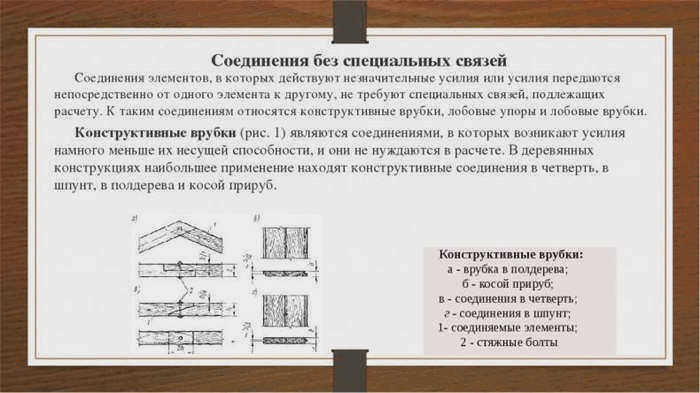

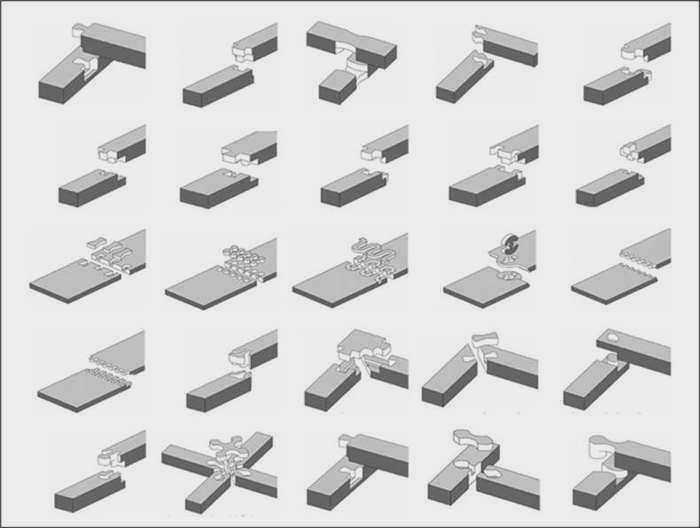

Сращивание и наращивание

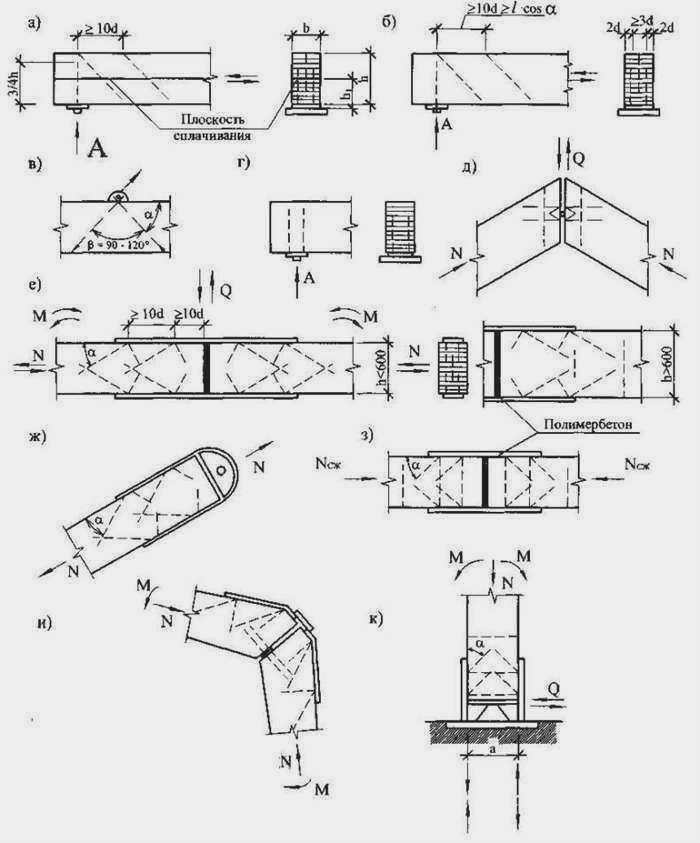

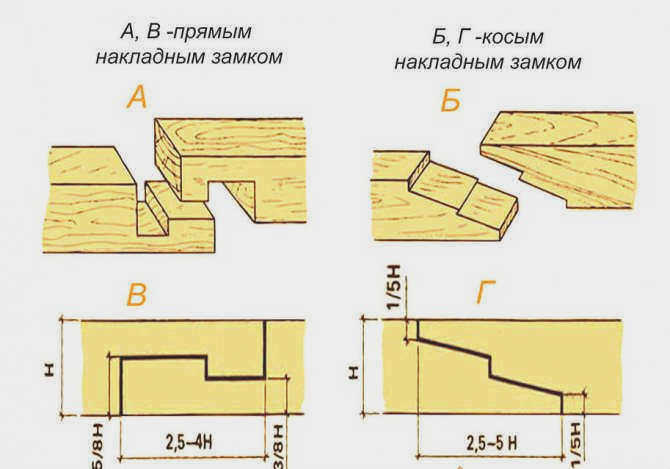

Эти методы используют для увеличения длины деревянного элемента. При сращивании детали стыкуются своими торцами. Существует несколько вариантов: соединение впритык на опоре, использование косого прируба (когда концы срезаны под углом) или создание сложных замков. Для максимальной прочности применяют зубчатое клеевое соединение, так как оно обеспечивает наибольшую площадь сцепления материалов. При сращивании вполдерева длина стыка должна составлять от 2 до 2,5 толщин бруса. Если используются накладные замки, их размещают либо на опоре (прямые), либо у опор (косые).

Сплачивание

Метод применяется для увеличения ширины конструкции, например при создании столешниц или полов. При сплачивании волокна древесины должны располагаться параллельно. Можно стыковать доски на гладкую фугу с использованием клея или применять метод «паз в гребень». Если требуется высокая устойчивость к деформации, детали сплачивают пластями, при этом годичные кольца должны располагаться выпуклой частью к плоскости разъема.

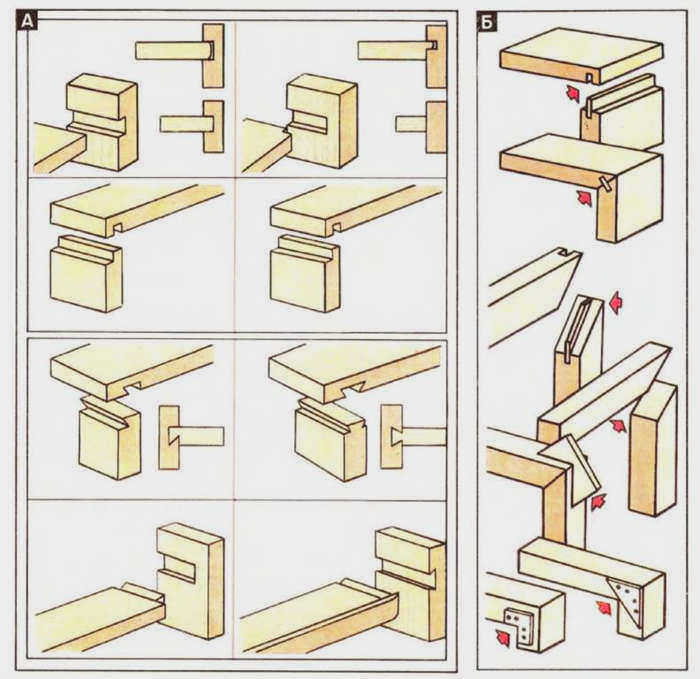

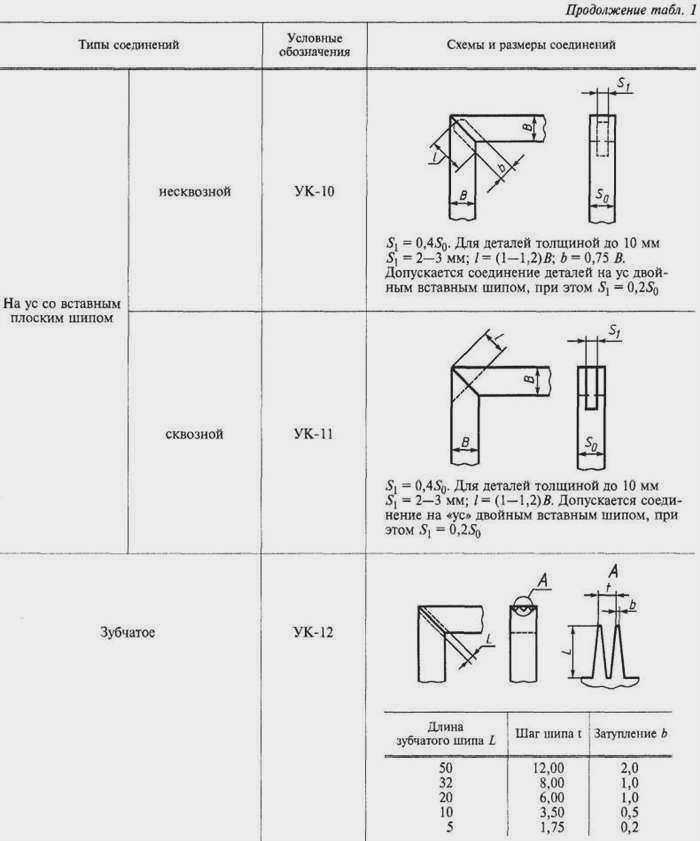

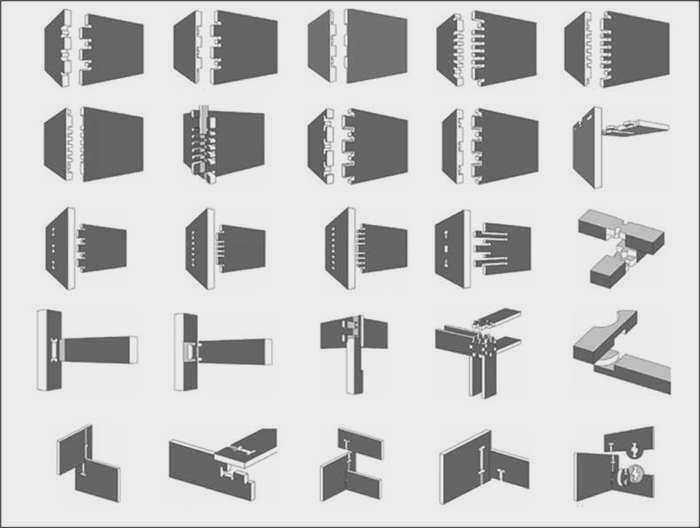

Угловые и крестообразные соединения

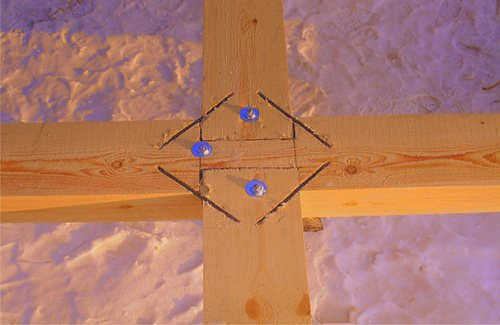

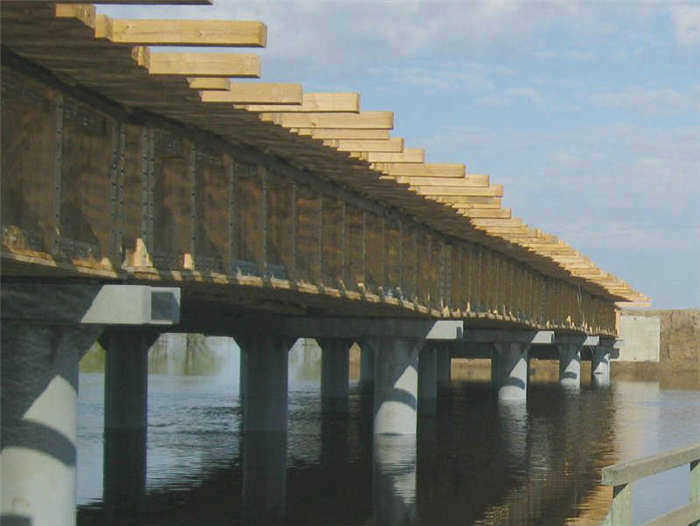

Вязка используется для формирования каркасов мебели или углов зданий. Существуют угловые концевые соединения (когда бруски сходятся в углах) и срединные (когда один элемент примыкает к середине другого). При строительстве мостов часто применяют крестообразные стыки, выполняя их вполдерева или в четверть.

Популярные способы углового крепления бруса

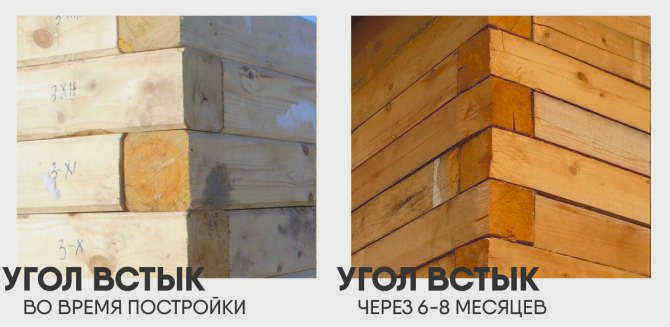

При возведении срубов выбор замка определяет герметичность и устойчивость дома к усадке. Выбор конкретного вида соединения зависит от требуемой нагрузки и доступного инструмента.

Замок «ласточкин хвост»

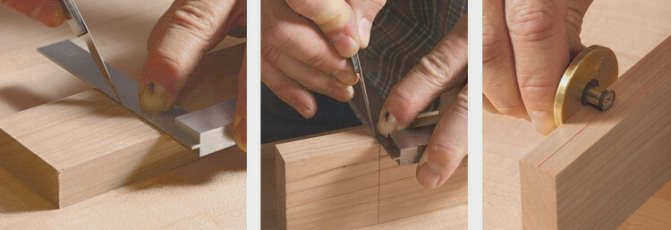

Это один из самых прочных методов, при котором концы брусьев имеют форму трапеции, сужающейся к торцу. Благодаря такой форме соединение самозаклинивается под нагрузкой. Название ласточкин хвост объясняется сходством профиля с птичьим хвостом. Согласно ГОСТ 30974-2002, этот замок подходит для создания устойчивых угловых и Т-образных конструкций. При правильном устройстве дополнительные крепежные элементы не требуются. Для точной разметки первого элемента на брусе удобно использовать шаблон из фанеры.

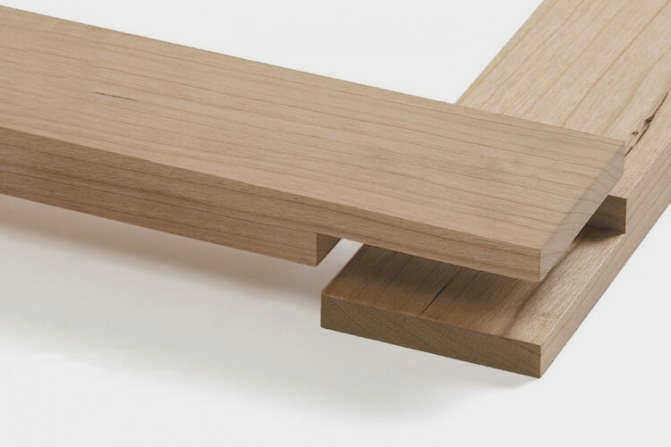

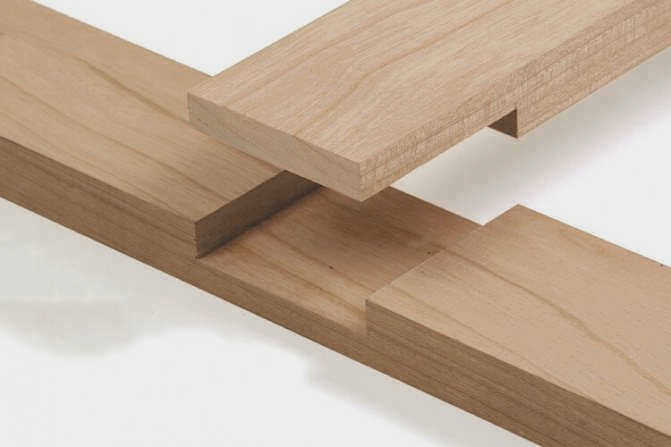

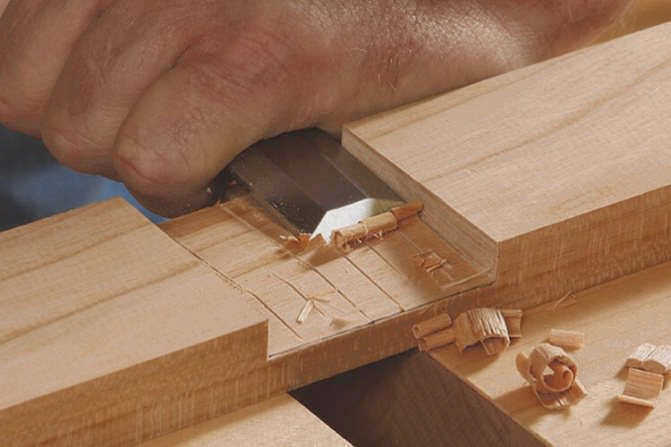

Соединение «в полдерева» (прямая лапа)

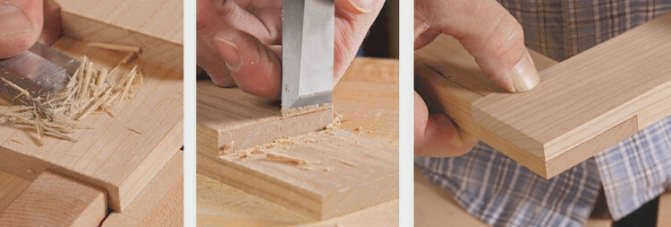

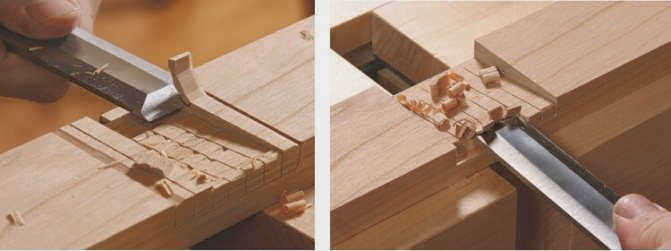

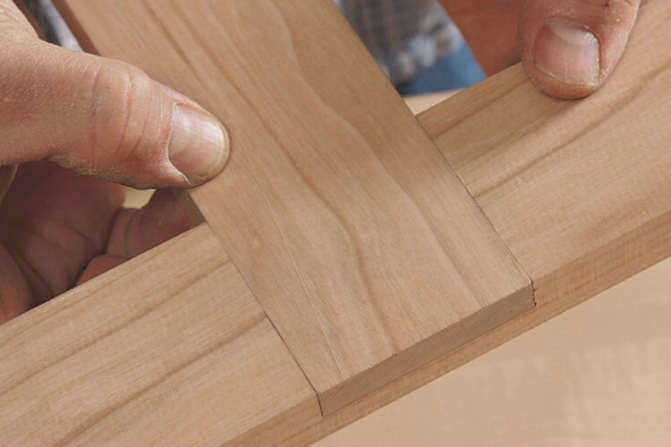

На каждом брусе вырезается паз на половину его толщины. Детали накладываются друг на друга и фиксируются нагелями или шурупами. Это простой способ, но он оставляет риск продувания углов. Чтобы минимизировать сквозняки, размеры выборок должны предусматривать запас под утеплительные материалы.

Соединение «в косую лапу»

В отличие от прямого способа, здесь грани замка имеют скос, обычно в пропорции 1:10 или 1:12. Скошенные плоскости работают как клинья, увеличивая площадь контакта и предотвращая смещение элементов. Это делает соединение более герметичным, хотя оно также требует утепления швов (например, обшивкой вагонкой).

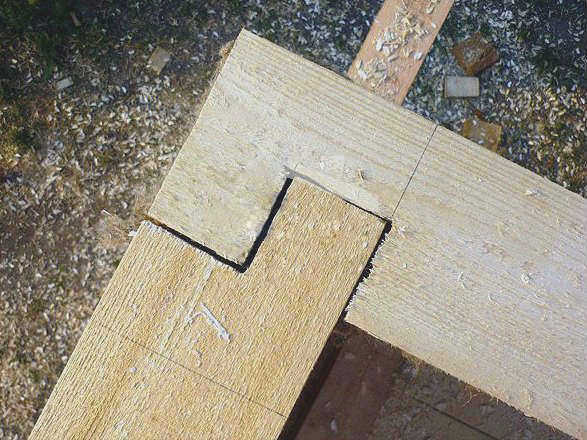

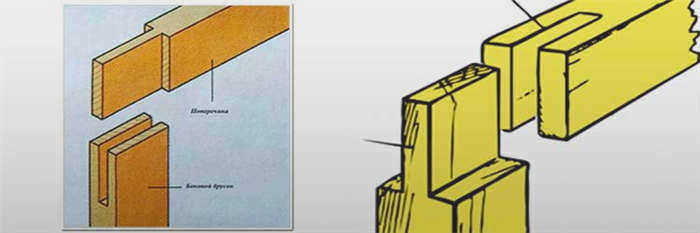

Соединение с коренным шипом (присеком)

Для повышения надежности в угловых соединениях используют «присек» — четвертную полость. На одной лапе вырубается шип, а на другой — соответствующий ему паз. Это стабилизирует положение бруса во время усадки и уменьшает сквозняки. Коренной шип также улучшает герметичность узла.

Разъемные и неразъемные типы соединений

Это ключевое разделение определяет долговечность и возможность ремонта конструкции.

Разъемные соединения

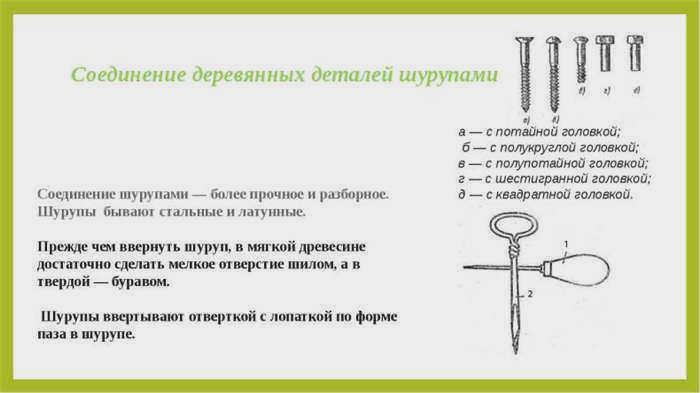

Они позволяют собирать и разбирать объект многократно. В основе таких узлов лежит резьба:

• Болтовые (используется комплект из болта, гайки и шайбы).

• Винтовые (крепление осуществляется винтами).

• Шпилечные (винт ввинчивается непосредственно в одну из досок).

Неразъемные соединения

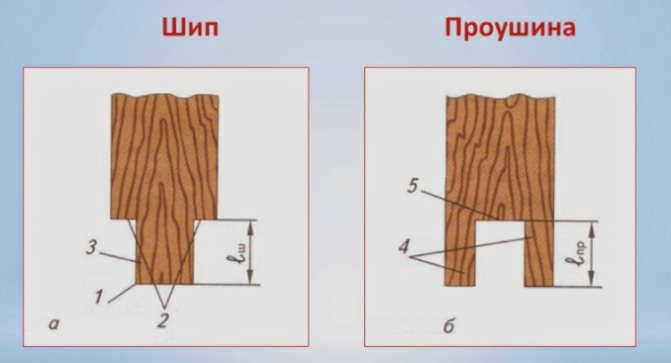

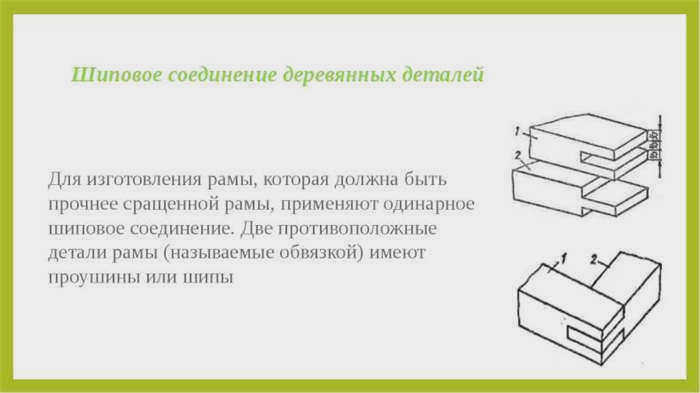

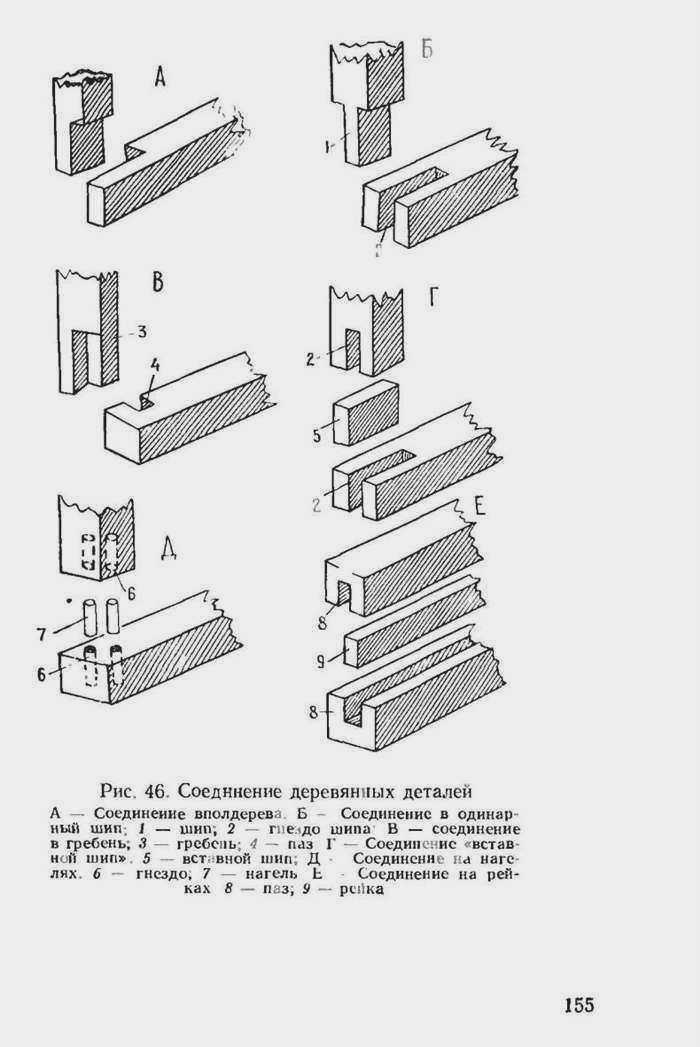

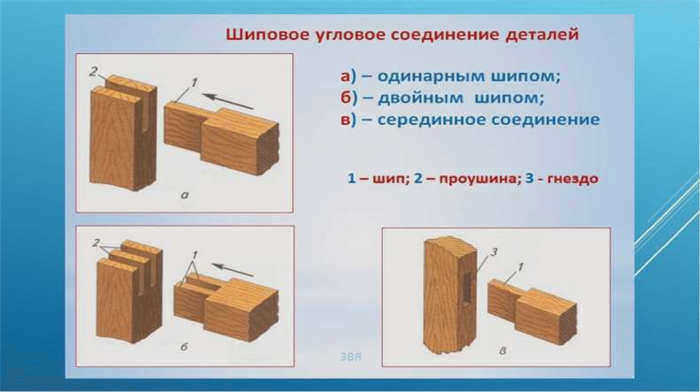

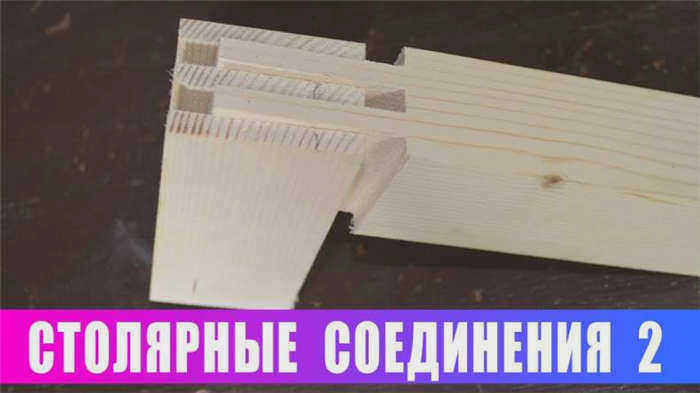

Такие узлы создают постоянную связь. Основными способами являются склеивание, использование металлических метизов или шиповые соединения. Шип может быть цельным или вставным. При изготовлении шипов важно соблюдать зазоры в пределах от -0,1 до +0,3 мм для плотной посадки.

Выбор крепежных материалов и монтаж

Если столярная вязка невозможна, применяют металлический крепеж. Его выбор зависит от типа нагрузки на соединяемых брусьев.

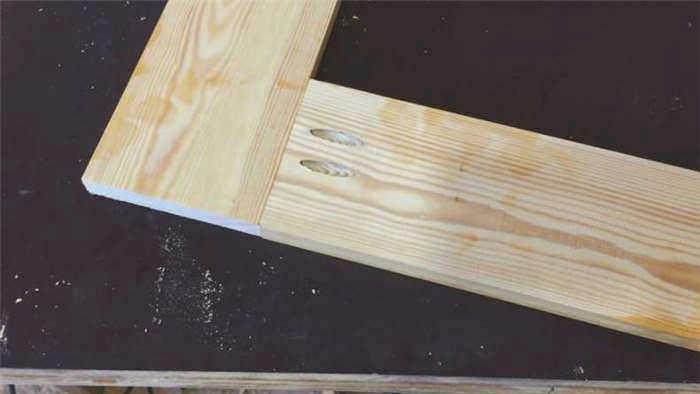

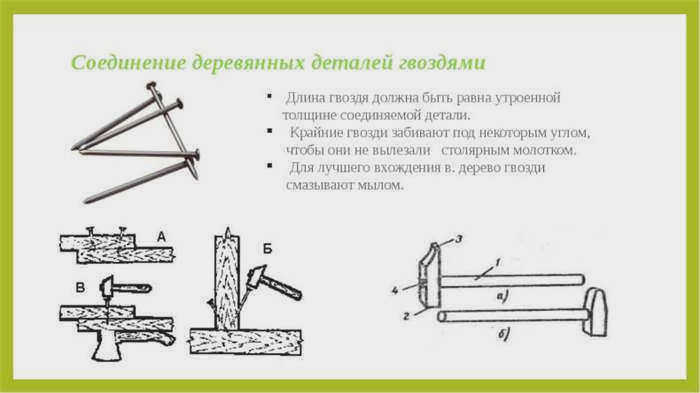

Гвозди работают преимущественно на срез. Гладкие гвозди дешевы, но имеют низкое сопротивление вырыву. Ершеные или винтовые гвозди за счет насечек держатся в 3–5 раз лучше. Саморезы же работают на прижим и вырыв благодаря резьбе. Черные фосфатированные саморезы хрупкие и не подходят для силовых узлов, тогда как желтые оцинкованные являются универсальным конструкционным крепежом.

Для массивных балок применяют глухари (сантехнические болты). При работе с тяжелыми элементами важно предварительно сверлить отверстия, чтобы избежать раскалывания древесины. Если нужно закрепить дерево к бетону, используйте усиленные оцинкованные уголки KUU с ребрами жесткости.

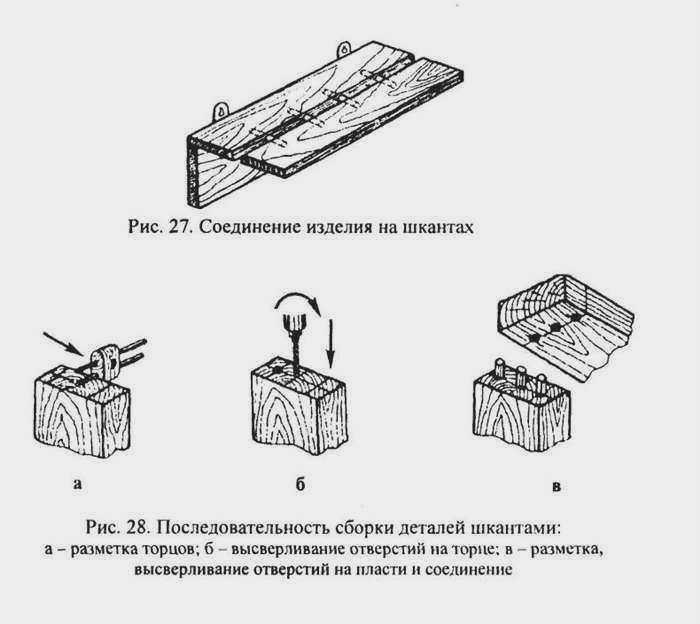

При использовании нагелей (деревянных стержней) помните:

1. Отверстие под них должно быть на 1 мм глубже длины самого стержня для плотного прилегания.

2. Шаг между нагелями в срубах обычно составляет от 1,5 до 2 метров.

3. Нагели из твердых породами дерева следует обрабатывать антисептиком вместе с брусками.

При монтаже уголков KUU к бетону используйте дрель в безударном режиме на средних оборотах для точной позиции. Только когда сверло зайдет в стену на 5 мм, можно включать ударный режим. После завершения обязательно удалите пыль из отверстия ершиком или пылесосом перед установкой анкера или дюбель-гвоздя. При работе с газобетоном ударный режим запрещен: это приведет к растрескиванию стенок канала и ненадежной фиксации.
