Вес бетонного кольца: таблица значений и расчет веса
Вес бетонного кольца зависит от его внутреннего диаметра и высоты изделия. Для самого популярного метрового кольца (КС 10-9) вес составляет около 600 кг, тогда как двухметровое кольцо (КС 20-9) весит примерно 1455–1480 кг. Точные значения варьируются в зависимости от завода-изготовителя и плотности бетонной смеси, поэтому при планировании доставки или монтажа всегда следует опираться на паспорт изделия или уточнять данные у поставщика.
Сводная таблица веса колец по размерам
Чтобы правильно подобрать грузоподъемность манипулятора или крана, используйте систематизированные данные. Ниже приведены расчетные значения для основных типов изделий.
| Тип изделия | Внутренний диаметр, мм | Высота, мм | Вес, кг (ориентировочно) |
|---|---|---|---|
| КС 7-3 | 700 | 290 | 120–124 |
| КС 7-6 | 700 | 590 | 245–250 |
| КС 7-9 | 700 | 890 | 360–375 |
| КС 10-3 | 1000 | 290 | 195–200 |
| КС 10-6 | 1000 | 590 | 395–400 |

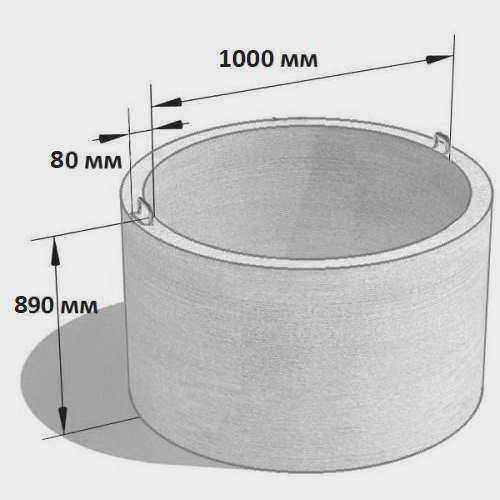

| КС 10-9 | 1000 | 890 | 590–600 |
| КС 15-3 | 1500 | 290 | 290–320 |
| КС 15-6 | 1500 | 590 | 652–660 |
| КС 15-9 | 1500 | 890 | 985–1000 |
| КС 20-3 | 2000 | 290 | 505 |
| КС 20-6 | 2000 | 590 | 975–980 |

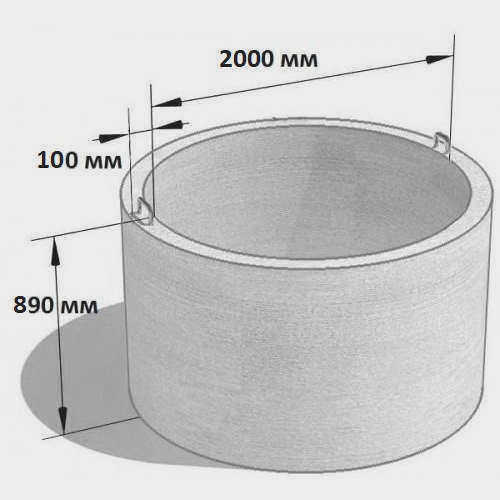

| КС 20-9 | 2000 | 890 | 1430–1480 |
| КОД 15.9 (с дном) | 1500 | 890 | 1970 |
| КОД 20.9 (с дном) | 2000 | 890 | 2890 |
Как рассчитать вес самостоятельно
Если нужного размера нет в таблице, можно применить математический метод. Теоретически один кубический метр бетона весит около 2400 кг. Однако на практике из-за использования пластификаторов, добавок и особенностей вибропрессования реальная плотность может быть ниже. Замеры показывают, что вес готового изделия с привозным бетоном часто составляет порядка 2100 кг на один куб.
Для самостоятельного расчета нужно вычислить объем бетонной стенки по формуле: V = π · (R² - r²) · h, где R — внешний радиус, r — внутренний радиус, h — высота. После получения объема в кубических метрах умножьте его на плотность бетона (от 2100 до 2400 кг/м³).
Погрешность при таком расчете может составлять 5–10%. Всегда закладывайте этот запас при выборе спецтехники.
Логистика и особенности монтажа
Знание массы изделия критически важно для двух этапов: транспортировки и установки в котлован.
Выбор транспорта. При заказе доставки учитывайте суммарный вес всех элементов колодца, включая плиты перекрытия и днища. Если общий вес конструкции превышает 5 тонн, стандартные манипуляторы могут не справиться с выгрузкой или перевозкой всей партии за один раз. В таких случаях эффективнее использовать грузовики грузоподъемностью 10 тонн со стрелой на 3 тонны.
Механизация работ. Перемещение крупных колец вручную невозможно. Малые изделия диаметром 700 мм (КС 7) могут перемещать несколько человек, но даже они весят до 375 кг. Кольца метрового и двухметрового диаметра требуют обязательного использования крана или манипулятора. Все кольца оснащаются монтажными петлями для безопасного захвата.
Нюансы эксплуатации. Круглая форма колец выбрана не случайно. При давлении грунта нагрузка распределяется равномерно по всей поверхности цилиндра. Если использовать квадратные блоки, давление земли будет концентрироваться на стенках, что повышает риск разрушения.

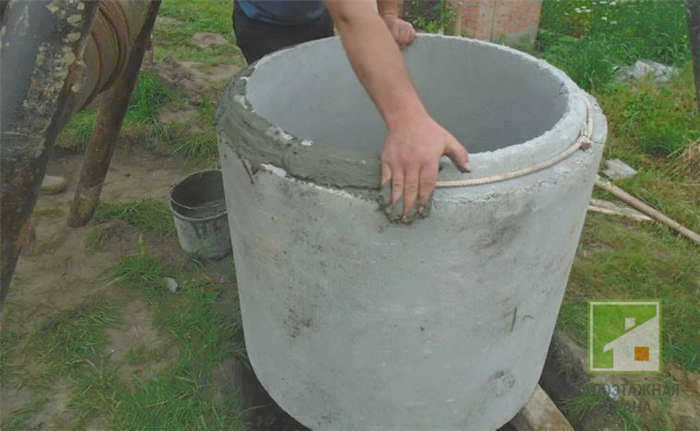

При монтаже учитывайте, что вес кольца при перемещении передается в одну точку контакта с грунтом или платформой. Это создает дополнительную нагрузку на основание ямы. При строительстве септиков и водопроводных колодцев по ГОСТ 8020-90 важно следить за тем, чтобы арматурный каркас (диаметром 6–10 мм) был полностью скрыт внутри бетонной массы. Это предотвращает коррозию металла и сохраняет целостность конструкции под весом воды и грунта.
