Вентиляция в каркасном доме: примеры и правила расчета

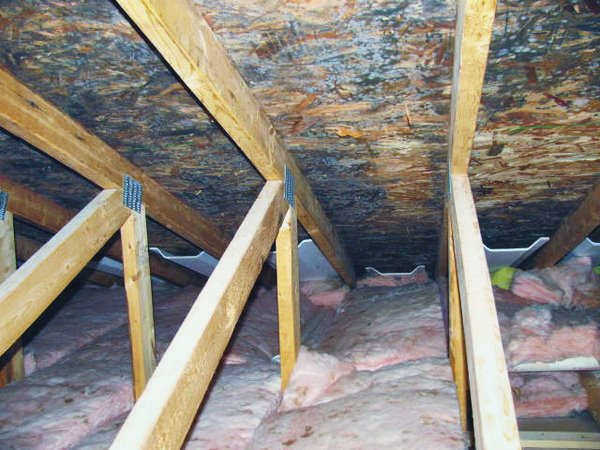

Для каркасного дома вентиляция является обязательным инженерным узлом, а не дополнительной опцией. Из-за использования герметичных пароизоляционных мембран (типа Изоспан B или Tyvek) и плотных оконных уплотнителей инфильтрация воздуха в таких зданиях составляет всего 0,05–0,1 м³/ч на 1 м² поверхности, что в 10 раз ниже показателей старых кирпичных домов. Без принудительного воздухообмена влага от дыхания и бытовых процессов (8–12 литров в сутки на человека) моментально конденсируется на утеплителе, разрушая его теплозащитные свойства и провоцируя рост плесени внутри каркаса.

Нормативы и расчет объема воздуха

При проектировании нельзя ориентироваться на интуицию. Существуют четкие стандарты (СП 60.13330.2020), определяющие минимальный объем свежего воздуха для комфортного проживания. Чтобы не спровоцировать рост концентрации CO₂ выше безопасных 1000 ppm, используйте следующие показатели:

Жилые комнаты: минимум 30 м³/ч на одного человека или 3 м³/ч на каждый квадратный метр площади пола (выбирается большее значение).
Кухня с электроплитой: 60 м³/ч; при использовании газовой плиты объем вытяжки должен составлять 90–110 м³/ч.
Ванная комната и санузел: от 25 до 50 м³/ч в зависимости от площади.
Гардеробные и кладовые: расчет ведется исходя из 0,5-кратного обмена воздуха в час.

Пример расчета для дома площадью 150 м² с четырьмя жильцами: по площади требуется 450 м³/ч (150 × 3), что превышает расчет «по людям» (4 × 30 = 120). К этому значению добавляется вытяжка из кухонной зоны и санузлов, что в итоге дает необходимую производительность системы около 500–600 м³/ч с учетом запаса.

Примеры систем вентиляции: от бюджета до премиум-класса

Выбор схемы зависит от бюджета строительства и планируемого срока проживания. Можно выделить три основных уровня реализации проекта.

Бюджетный вариант: естественный приток и механическая вытяжка

Эта схема подходит для сезонных домов или очень ограниченного бюджета. Свежий воздух поступает через приточные клапаны (например, КИВ-125), врезанные в стены спален или оконные рамы. Отработанный воздух удаляется с помощью вентиляторов, установленных в каналах кухни и санузлов. Плюсы: минимальная стоимость (30–80 тысяч рублей на 150 м²), отсутствие затрат на электричество. Минусы: система крайне нестабильна, сильно зависит от температуры наружного воздуха и силы ветра, зимой возможны сквозняки и потери тепла.

Средний вариант: комбинированная приточно-вытяжная схема

Здесь используется активная вытяжка с вентиляторами во всех «грязных» зонах (кухня, санузел) и организованный приток через стеновые клапаны. Плюсы: более стабильный воздухообмен по сравнению с чисто естественной системой, умеренная цена. Минусы: нет очистки воздуха от пыли и аллергенов, зимой приток холодного воздуха может создавать дискомфорт без дополнительного подогрева.

Оптимальный вариант: централизованная система с рекуперацией

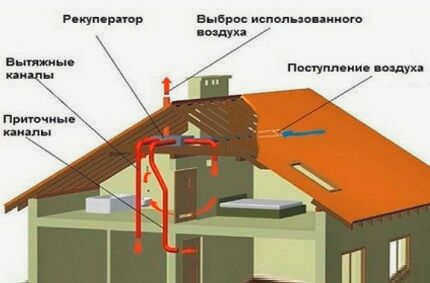

Это золотой стандарт для домов постоянного проживания площадью 120–250 м². Система включает в себя приточно-вытяжную установку и рекуператор, который забирает тепло у выходящего воздуха и отдает его входящему потоку. Это позволяет экономить на отоплении до 30%. Плюсы: постоянная фильтрация воздуха, отсутствие сквозняков, контроль влажности и температуры. Минусы: высокая стоимость оборудования, необходимость выделения места под установку (техническое помещение или чердак) и сложное проектирование.

Технические нюансы монтажа в каркасе

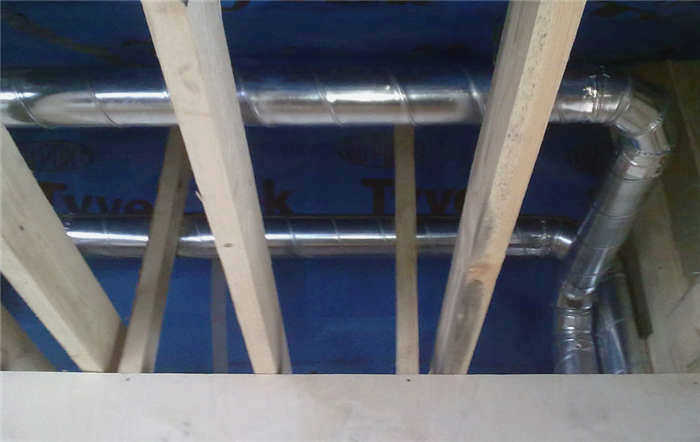

Главное правило опытного строителя: вентиляцию нужно закладывать на этапе сборки каркаса. Если вы планируете прокладку воздуховодов, отверстия под них в перекрытиях и места под шахты должны быть подготовлены до того, как будет смонтирована отделка.

При монтаже соблюдайте правила циркуляции:

Зонирование: приток подается только в «чистые» зоны (спальни, гостиная), а вытяжка собирает воздух из «грязных» (кухня, санузел, гардероб). Никогда не располагайте решетки притока и вытяжки рядом — это нарушит движение воздушных масс.
Переток: чтобы воздух двигался из жилых комнат в санузлы, необходимы зазоры под дверями (1,5–2 см) или специальные вентиляционные решетки в полотнах дверей.
Изоляция каналов: любые воздуховоды, проходящие через холодный чердак или неотапливаемые зоны, должны быть обязательно утеплены. Иначе внутри канала выпадет конденсат, который приведет к появлению плесени и протечкам.

Для контроля эффективности системы рекомендую приобрести датчик CO₂. Если приборы показывают значения выше 1000 ppm, значит, ваша система не справляется с нагрузкой или требует настройки заслонок.
