Вентиляция чердака без слуховых окон: способы и нормы
Для организации вентиляции чердака без использования слуховых окон необходимо создать непрерывный путь движения воздуха от карнизного свеса к коньку. Основной способ заключается в формировании вентиляционного канала между слоем утеплителя и кровельным материалом. Согласно СП 17.13330, суммарная площадь всех вентиляционных отверстий (входных и выходных) должна составлять не менее 1/300 площади горизонтальной проекции кровли или минимум 0,2% от площади помещения на данном уровне.
Технические решения для проветривания подкровельного пространства
Когда архитектурный проект исключает окна во фронтонах, инженеры используют другие методы обеспечения воздухообмена. Выбор способа зависит от конструкции крыши и назначения чердачного помещения.

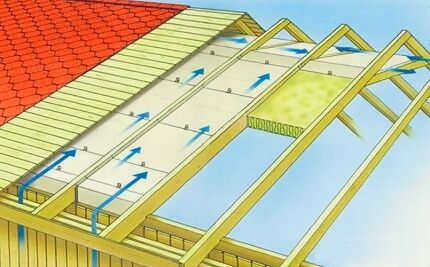

Приток свежего воздуха в большинстве случаев обеспечивается через карнизные продухи. Эти отверстия создаются путем установки обрешетки на стропила с определенным шагом, что формирует зазор между утеплителем и гидроизоляцией. Высота такого вентиляционного канала должна быть не менее 50 мм. Существуют правила расчета ширины отверстий в зависимости от габаритов кровли: при ширине крыши 5 метров ширина продухов составляет 0,8 см, а для десятиметровой кровли этот показатель увеличивается до 1,6 см. Если расположить отверстия непосредственно на коньке или в самой нижней части ската, их ширину следует уменьшить вдвое. Это помогает избежать попадания внутрь снега, дождя и мусора при сильном ветре.

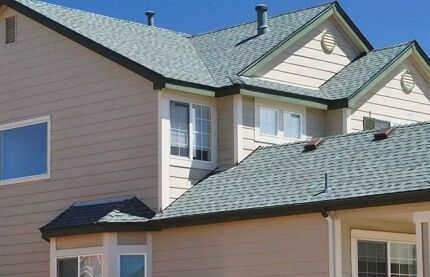

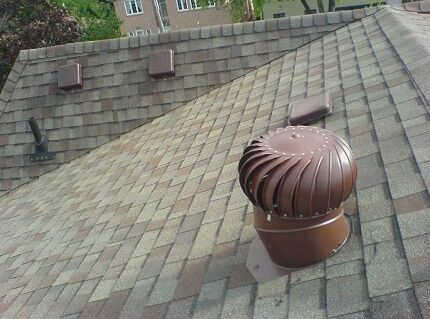

Для отвода воздуха из верхней точки чердака применяются аэраторы. Их можно разделить на несколько типов. Точечные устройства устанавливаются с определенным шагом, обычно около 2 штук на каждые 100 м² площади. Также существуют непрерывные коньковые аэраторы, которые представляют собой продольный зазор под коньковой планкой. В регионах с сильными заносами снега или при отсутствии естественной тяги можно использовать механические вентиляторы для усиления циркуляции.
Если фронтоны выполнены из дерева, можно обеспечить приток воздуха через щели между брусьями или монтаж обшивки с небольшими промежутками. Для каменных фронтонов подходят жалюзийные решетки или специальные вентиляционные отверстия, расположенные друг напротив друга для исключения застоя воздуха. При использовании вальмовой кровли важно предусмотреть входное отверстие в нижней подшивке и выход у конька.
Особенности вентиляции холодного и теплого чердака
Подходы к проектированию систем сильно различаются, если учитывать температурный режим помещения.
Холодный (неотапливаемый) чердак
В неотапливаемых помещениях работает естественная вентиляция, основанная на разнице давлений и температур. Теплый влажный воздух неизбежно поднимается из жилых комнат через перекрытия. Чтобы он не скапливался под крышей, необходимо обеспечить беспрепятственный выход наружу.

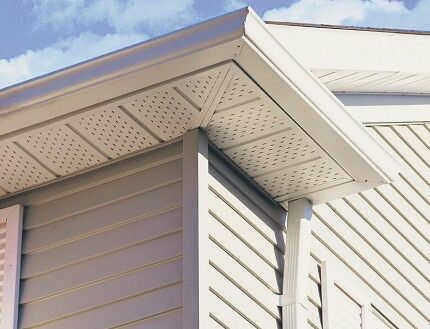

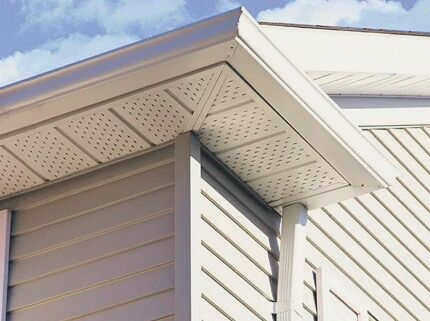

Для защиты системы от загрязнений все отверстия следует закрывать решетками или диффузорами с москитной сеткой. Это предотвратит проникновение пыли, листьев, птиц и грызунов. Важно следить за чистотой решеток, так как накопление мусора снижает эффективность воздухообмена. При использовании пластиковых софитов в качестве подшивки кровли необходимо предусмотреть в них специальные отверстия для проветривания.
Отапливаемый (жилой) чердак

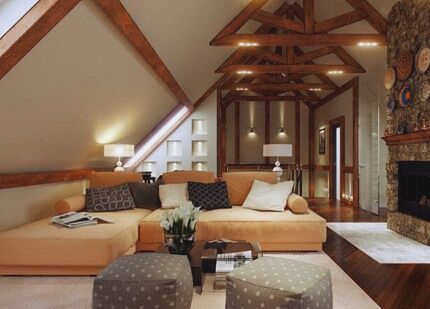

Мансардные помещения требуют более сложного подхода, так как простого проветривания через кровлю недостаточно для комфортного микроклимата. Здесь важно не только удалять отработанный воздух, но и контролировать уровень влажности, чтобы избежать конденсата на внутренних поверхностях.

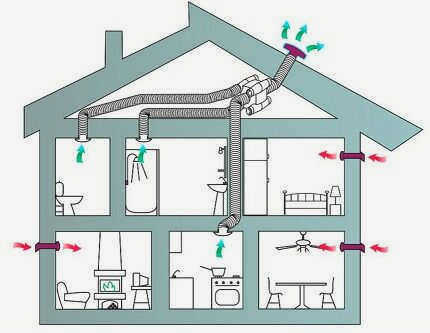

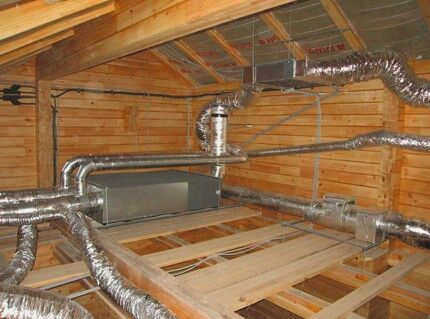

Для жилых чердаков рекомендуется подключать систему к общей приточно-вытяжной вентиляции дома. В таких случаях эффективно работает использование рекуператоров, которые позволяют минимизировать теплопотери при обмене воздухом. Если в доме не предусмотрена полноценная вентиляционная шахта, можно использовать кровельные аэраторы для усиления вытяжки.
Последствия ошибок при монтаже

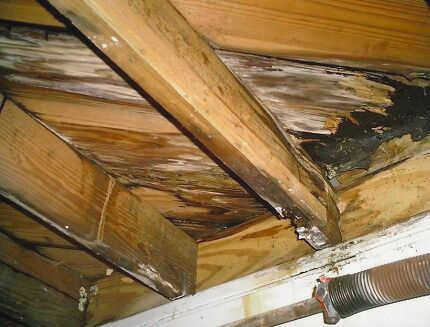

Недостаточная аэрация сокращает срок службы стропильной системы и всей кровли. В «теплом треугольнике» — зоне под кровлей, где скапливается теплый воздух из дома — происходит конденсация влаги. Зимой этот конденсат превращается в иней или лед на стропилах. Накопление льда может привести к образованию сосулек и повреждению кровельного покрытия микротрещинами.
Летом отсутствие вентиляции приводит к перегреву материалов, что особенно критично для битумных покрытий. Избыточная влажность снижает теплотехнические свойства утеплителя, заставляя систему отопления работать интенсивнее. Для предотвращения гниения древесины и роста плесени необходимо соблюдать три правила: обеспечить приток через карнизные продухи, создать путь выхода воздуха через коньковые элементы и поддерживать герметичность пароизоляции внутри жилых помещений.
