Ванная сварка арматуры колонн: технология и ГОСТы

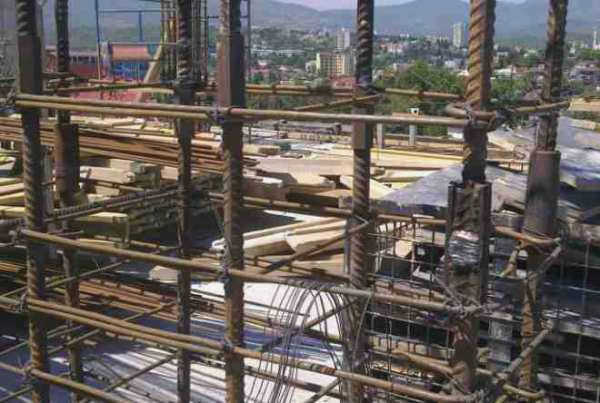

Ванная сварка применяется для соединения массивной арматуры диаметром от 20 до 100 мм в ответственных несущих конструкциях. Этот метод позволяет создать монолитное соединение, которое сохраняет прочностные характеристики каркаса по всей его длине. В отличие от бытовых способов стыковки, ванная сварка используется при возведении колонн, ригелей и балок в монолитно-каркасном строительстве.

Технические требования и нормативная база

Процесс регулируется государственными и отраслевыми стандартами, ключевым из которых является ГОСТ 14098-2014. При проектировании железобетонных конструкций также необходимо руководствоваться положениями СТО 02495307-001-2007, который регламентирует сварные соединения в монолитных колоннах зданий и сооружений. Данный стандарт актуален для работы с современными классами сталей, такими как А400С и А500С (включая А500СП), которые обладают улучшенной свариваемостью.

Метод эффективен при стыковке стержней в несколько рядов или соединении массивных фланцев. Главное техническое условие — идеальное совмещение осей. Максимально допустимое отклонение составляет не более половины диаметра арматурного прута. Для достижения такой точности на строительной площадке обязательно применяются специальные кондукторы, фиксирующие положение элементов.

Технология выполнения ванно-шовной сварки

Суть метода заключается в использовании специальной формы (скобы или лотка), которая удерживает расплавленный металл в зоне стыка. Существует три основных варианта реализации:

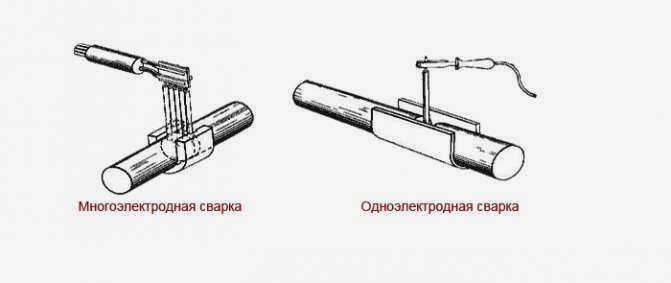

• Ручной метод с использованием стальной скобы-накладки (одно- или трехфазная дуга).

• Полуавтоматический способ в керамической форме.

• Автоматическая ванно-шлаковая сварка в медной форме.

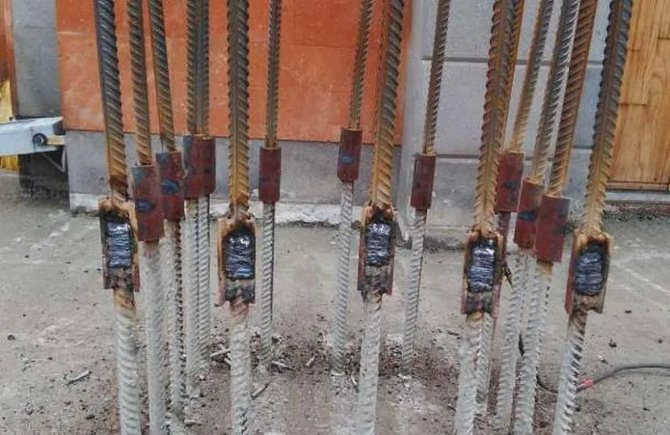

Стальные накладки изготавливаются из малоуглеродистой стали и после завершения работ становятся частью конструкции. Медные и графитовые формы являются съемными, что удобно для многократного использования, но требует соблюдения температурных режимов.

Пошаговый процесс сварки

Подготовка поверхности является критическим этапом. Торцы стержней и их боковые части необходимо тщательно очистить от коррозии, грязи и окалины с помощью жесткой стальной щетки. После зачистки прутья размещают соосно друг другу. Зазор между торцами не должен превышать 1,5 диаметра арматуры.

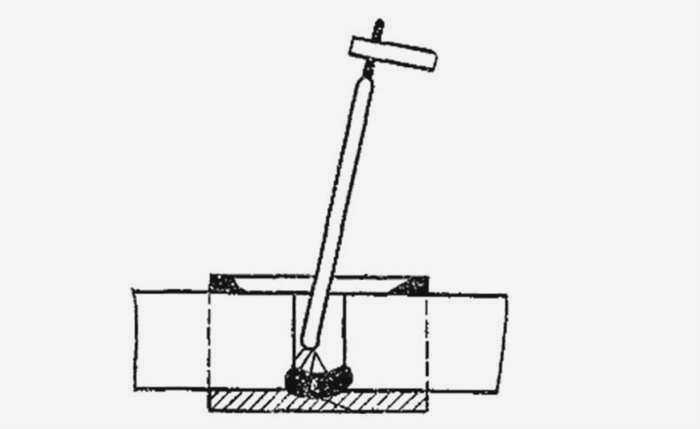

Для сварки вертикальных швов используется штампованная листовая форма, которую приваривают к нижнему стержню без использования присадочных материалов. При этом электрод совершает колебательные движения перпендикулярно осям стержней, обеспечивая заплавление стыка по всему сечению.

Процедура включает следующие действия:

1. Установка скобы-накладки под местом соединения.

2. Прожигание отверстия в стенке формы электродом для последующего выхода шлака.

3. Наполнение ванны расплавленным металлом путем проварки торцов.

4. Удаление излишков шлака с помощью специального черпака.

5. Заваривание технологического отверстия после фиксации стержней.

Режимы сварки и выбор оборудования

Ванная сварка требует высоких значений силы тока. При использовании электродов диаметром 5–6 мм сила тока достигает 450 А. Если работы ведутся при отрицательных температурах, силу тока необходимо увеличить на 10–15%. Это помогает компенсировать быстрый отвод тепла.

Выбор расходных материалов напрямую влияет на качество шва. Для ответственных работ рекомендуется использовать электроды типа УОНИ-13/55. При использовании трехфазной сварки важно оставлять зазор, который на 2 см больше диаметра электрода. Также необходимо следить, чтобы несоосность осей при этом варианте не превышала 5% от диаметра электрода.

Тип электрода	Диаметр (мм)	Сила тока (А)
УОНИ-13/45	2	30–50
УОНИ-13/45	5	140–200
АНО-5	4	160–230
МР-3, Э-46	5	170–230

Зашлаковка торцов — частая проблема из-за быстрого нагрева. Чтобы минимизировать риск дефектов, рекомендуется предварительно прогревать концы прутьев или использовать теплопроводные медные формы.

Сравнение методов соединения арматуры

Выбор между ванной сваркой и другими методами зависит от типа конструкции и проектных нагрузок.

Сварка внахлест подходит только для участков с низким напряжением и прутьев диаметром до 20 мм. Она не обеспечивает достаточной стойкости к динамическим нагрузкам. Крестовые соединения применяются для фиксации поперечных стержней, где важна короткая дуга и прихватки на расстоянии не менее 8 мм друг от друга.

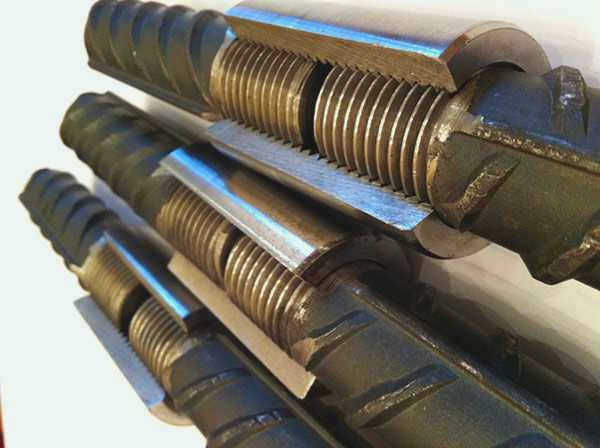

Обжимные муфты являются альтернативой сварке в монолитном строительстве. Они позволяют быстро собирать каркас (до 80 соединений за смену) без использования высококвалифицированных сварщиков. Однако муфты требуют тяжелого оборудования — гидравлических прессов весом около 250 кг, что затрудняет монтаж при высокой плотности армирования. В отличие от ванно-шовного метода, муфтовое соединение позволяет пересобрать каркас в случае ошибки, тогда как сварка делает конструкцию неразъемной.

Контроль качества готовых стыков проводится визуально или инструментально. Для ответственных узлов применяется рентгеновское исследование, позволяющее обнаружить скрытые поры и трещины. В упрощенных условиях прочность проверяют ударами молотка или падением металлоконструкции с высоты 1 метр.
