В чем измеряется напор воды: единицы и отличия от давления

Напор воды измеряется в метрах водяного столба (м вод. ст.). В инженерной практике и гидравлике это основная единица, которая показывает высоту столба жидкости, создающего определенное давление.

Хотя в быту люди часто путают понятия «напор» и «давление», с технической точки зрения это разные величины. Давление характеризует силу, которую вода оказывает на стенки труб, и измеряется в паскалях (Па), барах или атмосферах. Напор же представляет собой энергию, передаваемую жидкости для её перемещения, и выражается именно в метрах.

В чем разница между давлением и напором?

Разграничение этих терминов критически важно при проектировании систем водоснабжения или подборе насосного оборудования. Если вы скажете инженеру, что вам нужен «напор 2 бара», возникнет путаница, так как он не поймет, имеете ли вы в виду давление или высоту подъема воды.

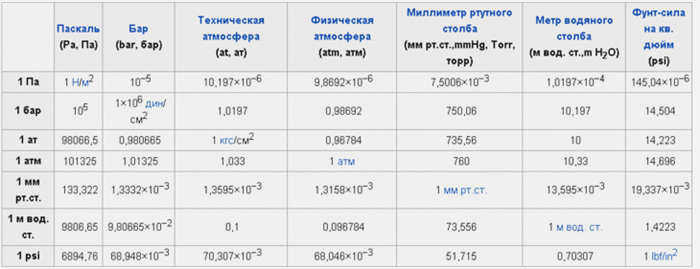

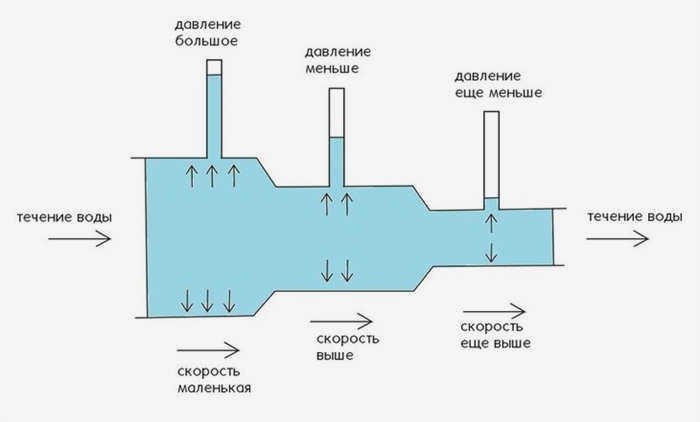

Давление (P) — это физическая величина, измеряемая в Паскалях (Па), барах или технических атмосферах. Например, в России принято использовать кгс/см², где 100 кгс/см² соответствуют 980,67 Па. В Европе используют бар, который равен 10⁵ Па.

Напор (H) — это высота водяного столба. Существует прямая математическая связь между ними: 1 бар практически эквивалентен 10 метрам водяного столба. Если манометр показывает давление 2 бара, значит, система способна поднять воду на высоту около 20 метров.

Связь величин описывается формулой: H = P / (ρ · g) Где P — давление в Паскалях, ρ — плотность жидкости (для воды это 1000 кг/м³), а g — ускорение свободного падения (9,81 м/с²).

Виды напора в гидравлических системах

Для точного расчета системы недостаточно знать только общее значение. Инженеры разделяют напор на несколько типов, чтобы учесть все потери энергии при движении воды.

Статический напор — это разница высот между точкой забора воды и точкой её подачи. Он не учитывает трение или сопротивление труб. Если вы поднимаете воду из колодца на высоту 15 метров, ваш статический напор составляет ровно 15 м.

Динамический напор возникает только в момент движения жидкости. Он необходим для преодоления сопротивления, которое создают трубы, фитинги, клапаны и повороты магистрали. Этот параметр включает потери на трение (зависят от длины и диаметра труб) и местные сопротивления (узлы системы).

Полный напор — это сумма статического и динамического напоров, а также учет разницы скоростей и давлений на входе и выходе насоса. Именно этот показатель определяет реальную работу оборудования в системе.

Как рассчитать необходимый напор для системы

При подборе насоса нельзя ориентироваться только на высоту подъема воды. Нужно учитывать еще три фактора: статику, динамические потери и требуемое давление в конечной точке (например, у крана).

Рассмотрим пример расчета для 12-этажного здания при высоте этажа 3 метра.

1. Статический напор составит 12 · 3 = 36 м.

2. Допустим, суммарные потери в трубах (динамический напор) составляют 15 м.

3. Если для работы сантехники нужно давление 2 бара, переведем это в метры: 2 · 10 = 20 м водного столба.

4. Итоговый полный напор насоса должен быть не менее 36 + 15 + 20 = 71,4 м.

Если вы планируете использовать систему автополива или фильтр обратного осмоса, учитывайте их специфические требования. Для эффективной работы осмоса нужно давление 2,5–3 атм (25–30 метров напора), а для джакузи — от 4 бар.

Методы измерения напора и давления

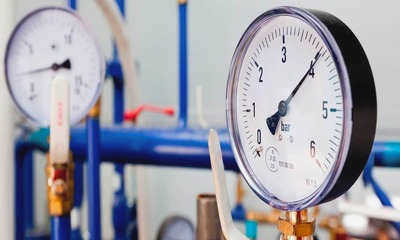

Существует несколько способов проверить параметры воды в вашем доме или на объекте. Самый надежный инструмент — манометр.

Манометрический метод заключается в подключении прибора к точкам входа или выхода насоса. Если вы хотите измерить давление в квартире, можно временно открутить гибкую подводку (например, у бачка унитаза) и навинтить вместо нее манометр через переходник-фитинг.

Для более точного определения динамического напора используют дифференциальный метод с помощью специального прибора, который измеряет разницу давлений в двух точках одновременно. Это позволяет исключить погрешности, связанные с высотой установки самих датчиков.

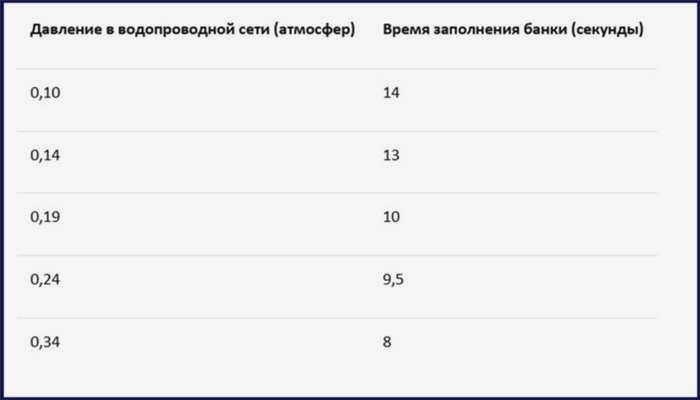

Измерить напор «на глаз» или подручными средствами невозможно. Попытки использовать прозрачные ПВХ-шланги для замера уровня воды могут дать результат, но они крайне неточны и подвержены ошибкам из-за геометрии шланга и атмосферного давления. Проще и дешевле приобрести компактный бытовой манометр с диапазоном до 6 бар.

Почему падает напор: основные причины

Если вы заметили, что струя воды стала слабой, проблема может быть как в системе водоснабжения города, так и внутри вашего дома.

• Засорение труб. Накипь и мусор сужают внутренний диаметр магистрали, увеличивая динамические потери напора.

• Утечки. Прорыв трубы приводит к резкому падению давления во всей ветке.

• Проблемы на станции. Отсутствие электричества или поломка насоса на распределительной станции мгновенно снижают подачу воды.

• Пиковые нагрузки. Летом, когда идет активный полив участков, общее потребление воды в районе растет, что снижает давление у потребителей.

Для стабильной работы оборудования при скачках давления рекомендуется устанавливать редуктор — клапан понижения давления. Он защитит трубы от прорывов, если напор внезапно подскочит выше нормы (более 5 атм для холодной воды).
