Устройство лобзика: основные узлы и принцип работы
Электрический лобзик представляет собой ручной инструмент, предназначенный для выполнения продольных, поперечных и фигурных резов различных материалов. Его ключевая особенность заключается в возвратно-поступательном движении пильного полотна, которое позволяет осуществлять высокоточные криволинейные пропилы с радиусом от 15 мм.
Основные узлы конструкции

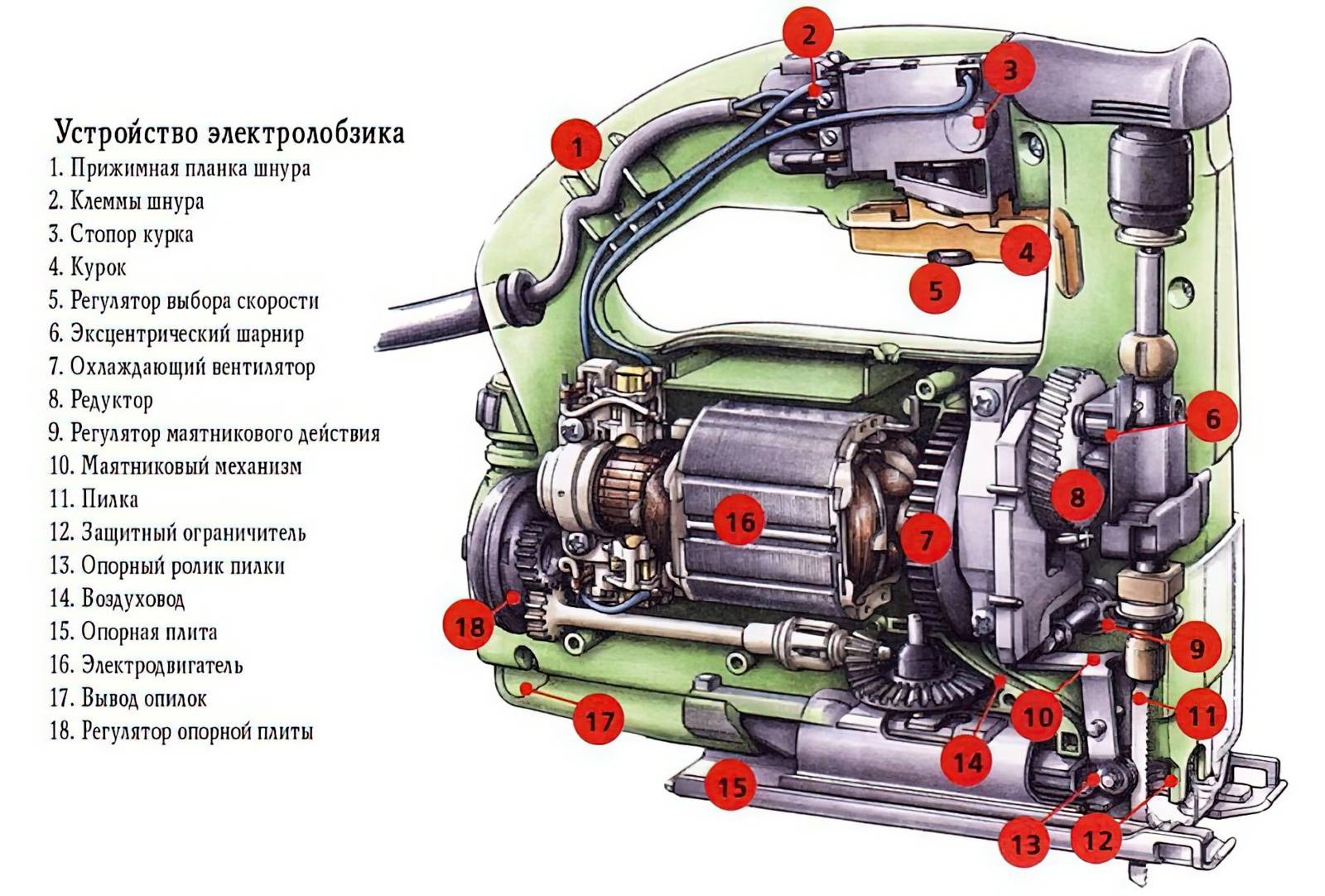

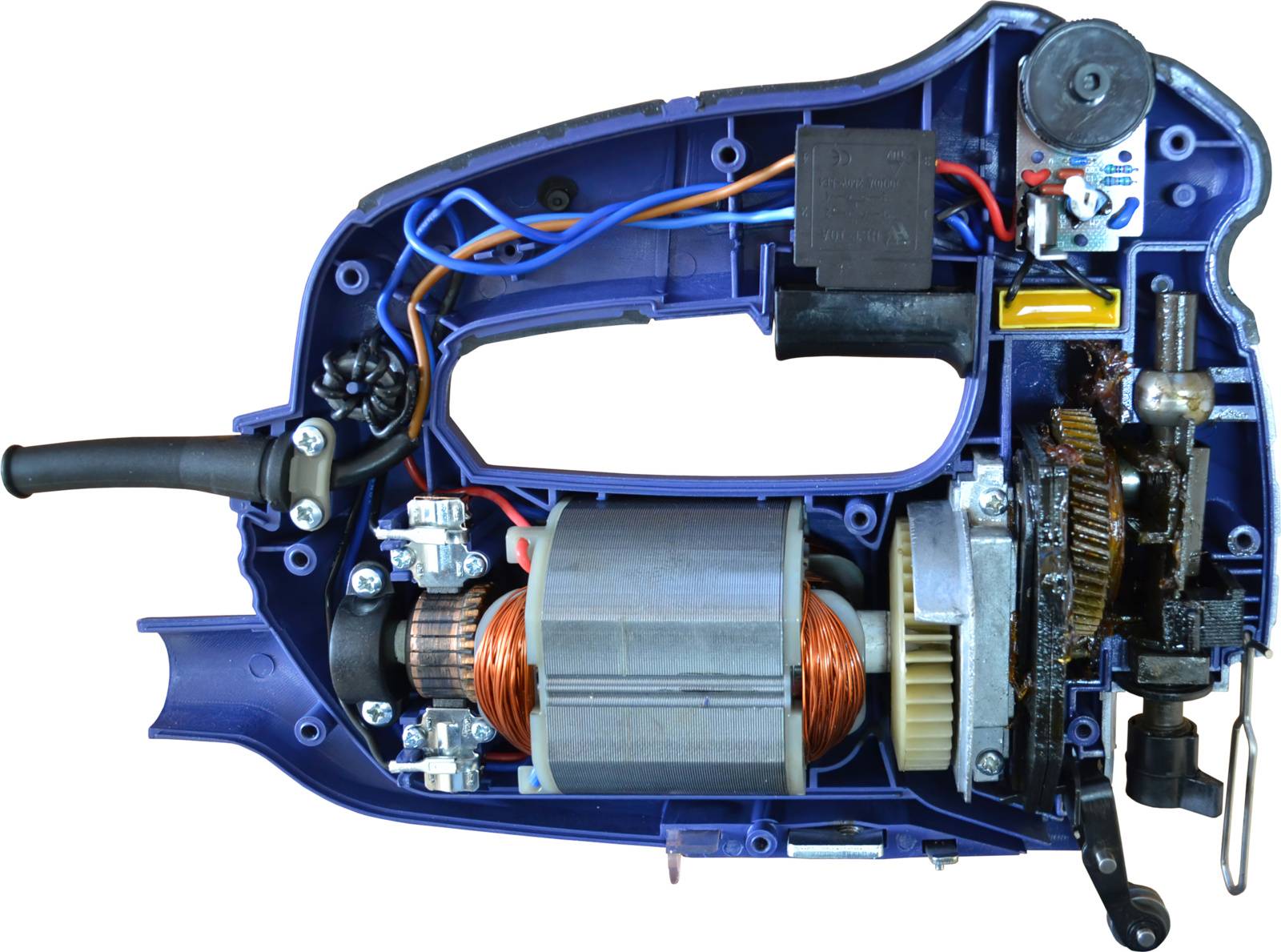

Устройство лобзика базируется на сочетании силового агрегата и механизма передачи движения. Внутри корпуса располагается электродвигатель (часто используемый коллекторный двигатель постоянного тока, УКД), который вырабатывает энергию для работы инструмента.

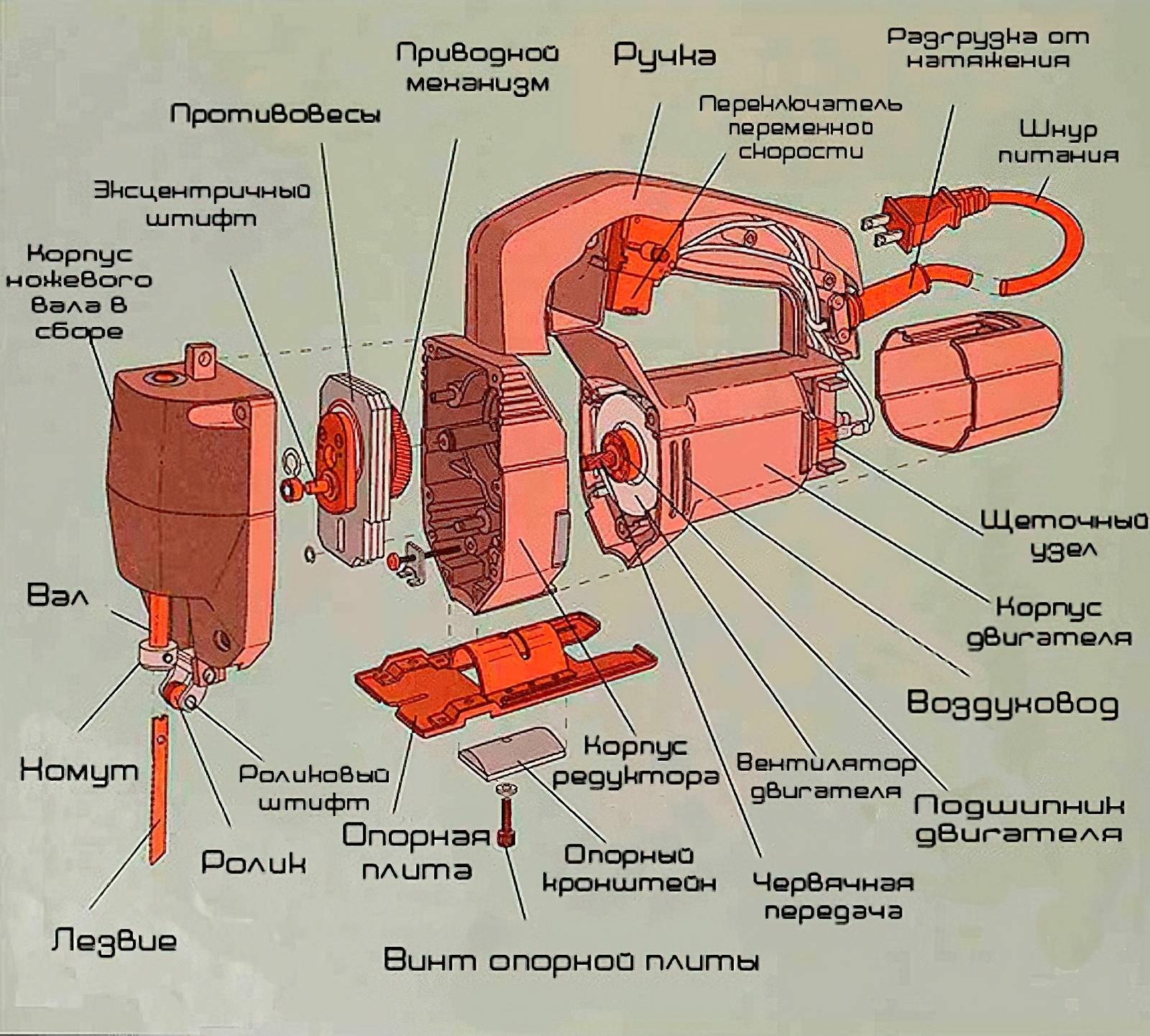

Центральным элементом системы является механизм преобразования движения. Он переводит вращательное движение вала двигателя в вертикальное возвратно-поступательное перемещение штока. На этом штоке фиксируется пильное полотно. Длина хода полотна обычно составляет от 17 до 23 мм. Этот параметр определяет площадь соприкосновения зубьев с материалом: чем больше ход, тем равномернее происходит истирание рабочей части и выше срок службы оснастки.
Опорная часть инструмента — это платформа (подошва), изготовленная из алюминия или стали. Она обеспечивает устойчивость при работе. Большинство платформ являются поворотными, что дает возможность выполнять угловые резы под наклоном. Для повышения точности и фиксации заготовки могут использоваться дополнительные элементы:
-
параллельный упор для прямолинейных пропилов;
-
направляющие шины;
-
защита от сколов.
Механизмы управления и регулировки
Эффективность работы зависит от возможности настройки инструмента под конкретный материал. Регулировка частоты вращения вала позволяет адаптировать инструмент к разным задачам. При работе с металлом или пластиком скорость необходимо снижать, чтобы избежать перегрева полотна или плавления заготовки.
Многие модели оснащены маятниковым ходом. Эта функция заставляет направляющую поочередно наклоняться вперед и назад, что ускоряет процесс распила за счет более эффективного вывода стружки из пропила. Однако использовать маятник можно только при прямолинейном пилении. При попытке сделать фигурный рез маятниковый ход может привести к перегибу полотна и его последующему заклиниванию или поломке.
Для контроля процесса предусмотрен выключатель, который часто имеет пылезащищенное исполнение. В профессиональных моделях применяется константная электроника, поддерживающая стабильные обороты даже при возрастании нагрузки на пилку.
Типы рукояток и эргономика
Компоновка корпуса определяет способ захвата инструмента оператором. Существует два основных типа исполнения:
-
Грибковая (скобообразная) рукоятка. Она удобна для работы двумя руками, что обеспечивает максимальную точность при выполнении сложных криволинейных пропилов.
-
Утюжковая рукоятка. Такой формат позволяет уверенно удерживать лобзик одной рукой, что оптимально для длинных прямых резов.
Крепление и оснастка
Пильное полотно фиксируется на штоке с помощью специальных приспособлений. Это может быть зажимной винт или пружинный зажим. Современные стандарты предусматривают использование Т-образных хвостовиков.
Полотна различаются по материалу изготовления и назначению:
-
HCS (углеродистая сталь) — для мягких материалов;
-
HSS (быстрорежущая сталь) — для более твердых;
-
Bi-Metal (комбинированные полотна с углеродистой основой и быстрорежущей кромкой);
-
Полотна с твердосплавной крошкой — для резки керамики или чугуна.
Важно учитывать направление зубьев. В большинстве лобзиков они направлены вверх, к корпусу инструмента. Это прижимает заготовку к платформе, но может вызвать сколы на верхней стороне материала. Существуют специальные полотна с направленными вниз зубьями для чистовой обработки лицевой поверхности.
Система охлаждения и очистки
Для защиты двигателя применяется принудительное охлаждение. Воздух втягивается через заднюю часть корпуса и выбрасывается через передние отверстия. Поток воздуха часто направляется непосредственно к линии реза, помогая сдувать опилки с разметки.
В продвинутых моделях предусмотрена возможность подключения бытового пылесоса через специальный адаптер. Это позволяет поддерживать рабочее место в чистоте и обеспечивает отличную видимость линии пропила. В некоторых случаях обдув линии реза можно отключить, чтобы повысить эффективность работы системы пылеудаления.
Стационарные лобзики
Отличаются от ручных тем, что платформа у них обращена вверх, а рукоятка отсутствует. Инструмент жестко закреплен на станине. В таких устройствах полотно фиксируется с обоих концов (сверху и снизу), что позволяет использовать очень узкие и прочные пилки. Это минимизирует риск поломки и дает возможность делать максимально точные криволинейные резы с минимальным радиусом.
