Устройство водоснабжения в частном доме из скважины: схема

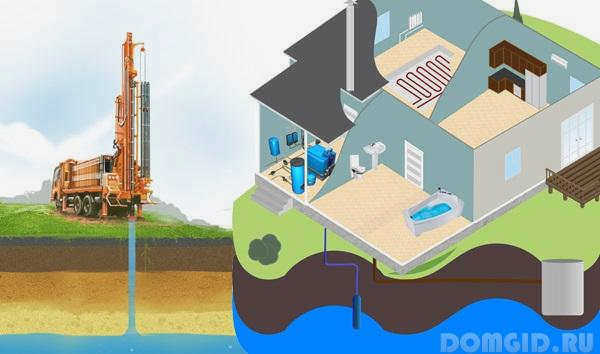

Для организации надежного водоснабжения из скважины необходимо выстроить систему, состоящую из трех функциональных блоков: водозаборного узла, накопительно-распределительного блока и узла водоподготовки. Вода проходит путь от насоса в стволе скважины через оголовок или адаптер по подземному трубопроводу до гидроаккумулятора и фильтров внутри дома.

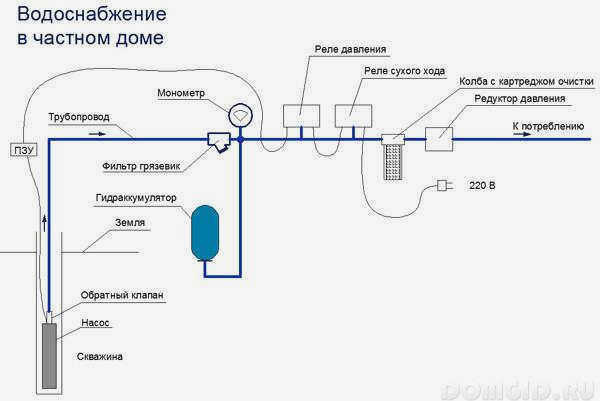

Схема движения воды: от источника до крана

Чтобы система работала без перебоев, важно соблюдать последовательность элементов. Вода поднимается погружным насосом из скважины через водоподъемную трубу к оголовку или скважинному адаптеру. Из этой точки она попадает в подземный трубопровод (обычно ПНД), проложенный ниже уровня промерзания грунта. После ввода в дом вода проходит через гидроаккумулятор, который поддерживает давление, и систему фильтров для очистки от примесей, прежде чем попасть к потребителю.

Водозаборный узел

Этот блок отвечает за первичную подачу ресурса на поверхность. В него входят скважина, погружной насос (или поверхностная станция), обратный клапан, предотвращающий стекание воды обратно в скважину при остановке двигателя, и водоподъемная труба.

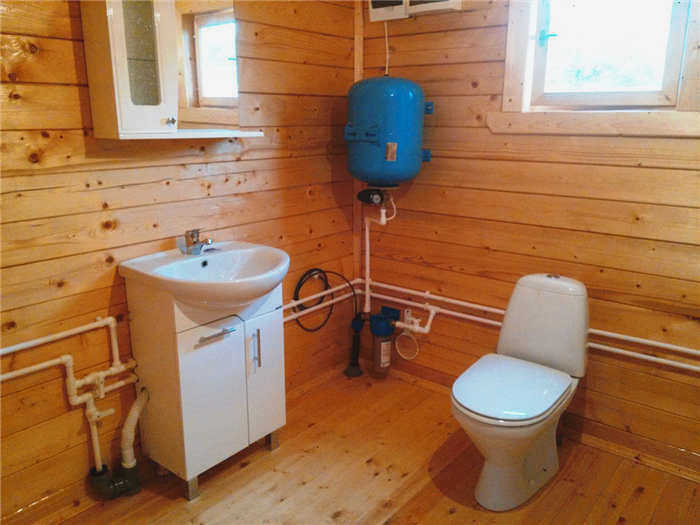

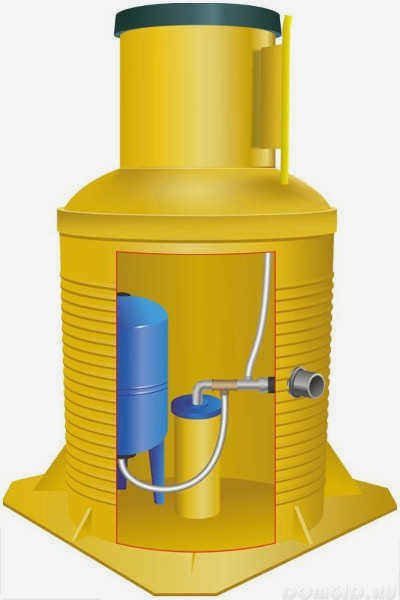

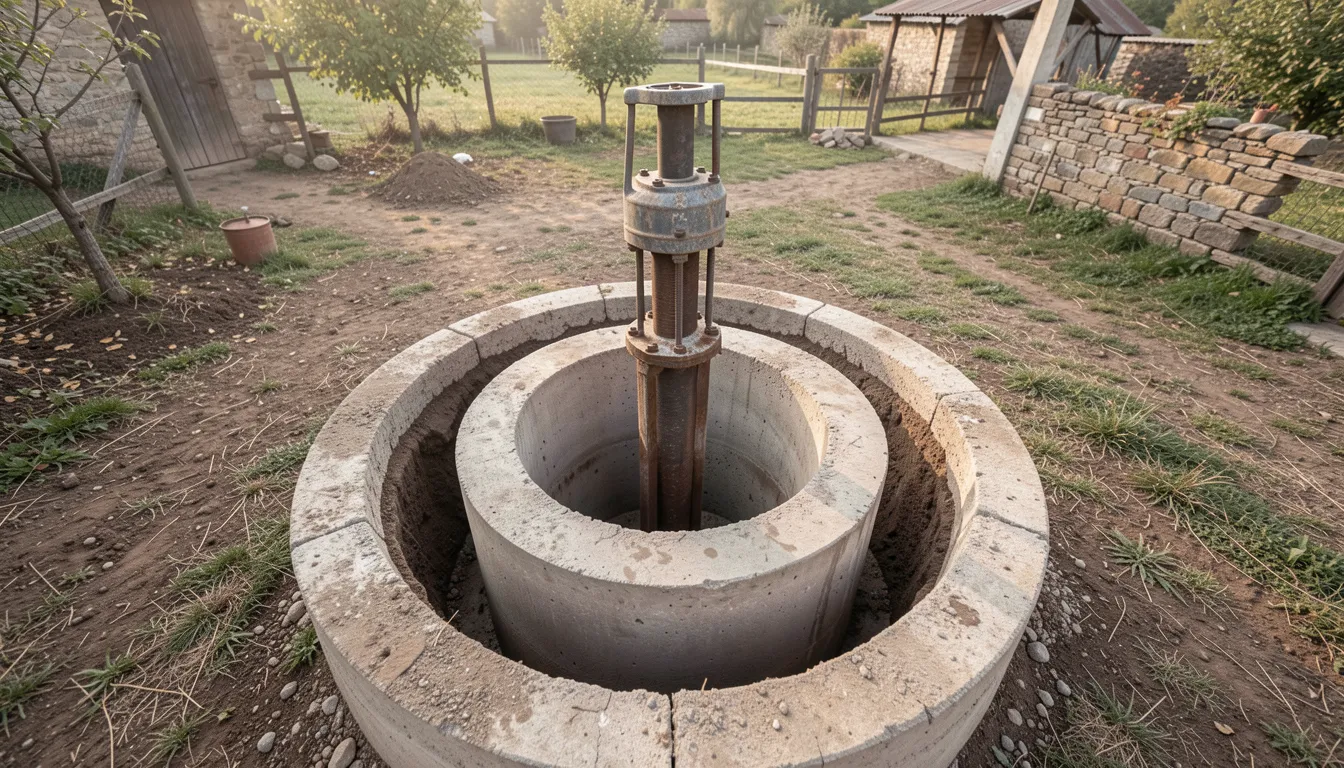

Если вы планируете круглогодичное проживание, выбор между кессоном и адаптером станет ключевым этапом проектирования. Кессон представляет собой герметичную камеру, установленную в котловане ниже глубины промерзания. Внутри него можно разместить не только оголовок скважины, но и автоматику с гидроаккумулятором, что экономит место в жилом помещении. Скважинный адаптер — это более бюджетная альтернатива. Он врезается непосредственно в стенку обсадной трубы ниже уровня промерзания, избавляя от необходимости рыть глубокий котлован. Однако при использовании адаптера всё оборудование (бак и реле) придется устанавливать внутри дома.

Накопительно-распределительный узел

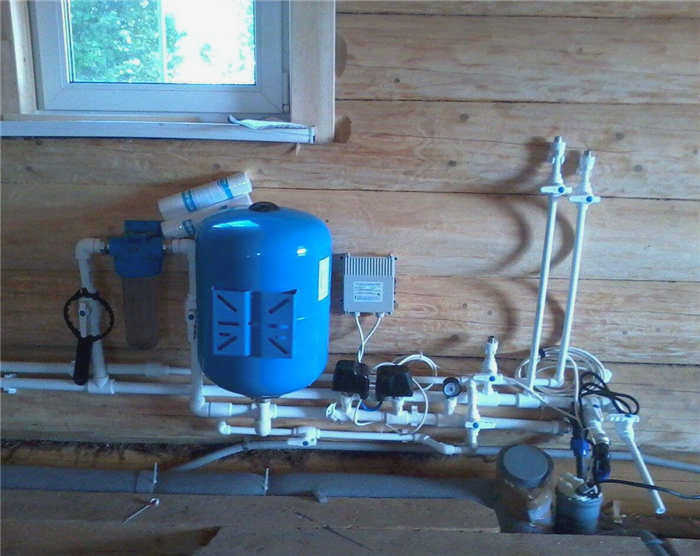

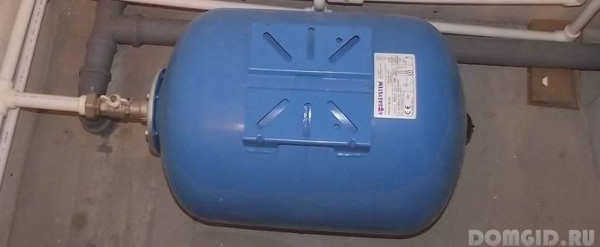

Сердце системы — гидроаккумулятор (мембранный бак). Он выполняет три задачи: сглаживает перепады давления, гасит гидроудары при закрытии кранов и сокращает количество пусков насоса. Частые включения двигателя быстро выводят его из строя, поэтому наличие бака критично для долговечности оборудования.

Объем бака выбирают исходя из количества точек водоразбора:

24–50 литров подходит для небольших дачных домиков с парой кранов.
80–100 литров оптимален для семьи из 3–4 человек.
От 150 литров и выше требуется для больших коттеджей с несколькими санузлами.

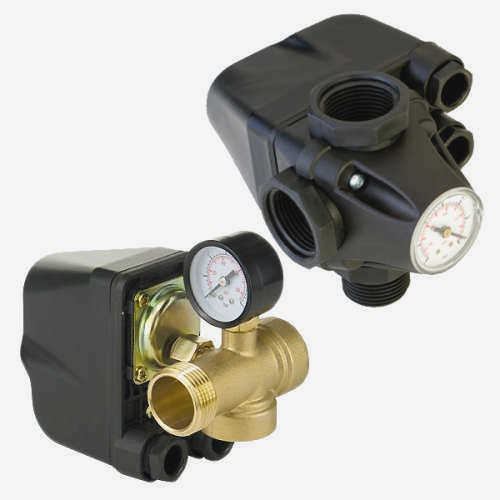

Управляет процессом реле давления, которое включает насос при падении напора (например, до 1,5 атм) и выключает его при достижении заданного максимума (около 3 атм). Для защиты дорогостоящего погружного оборудования обязательно устанавливается защита от «сухого хода», которая остановит систему, если уровень воды в скважине упадет.

Узел водоподготовки и разводки

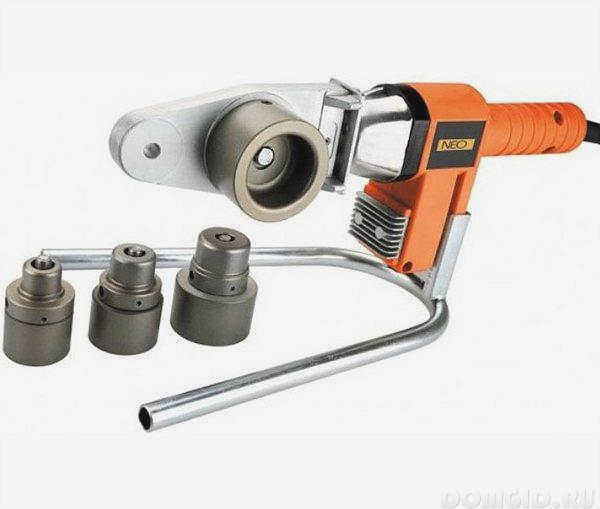

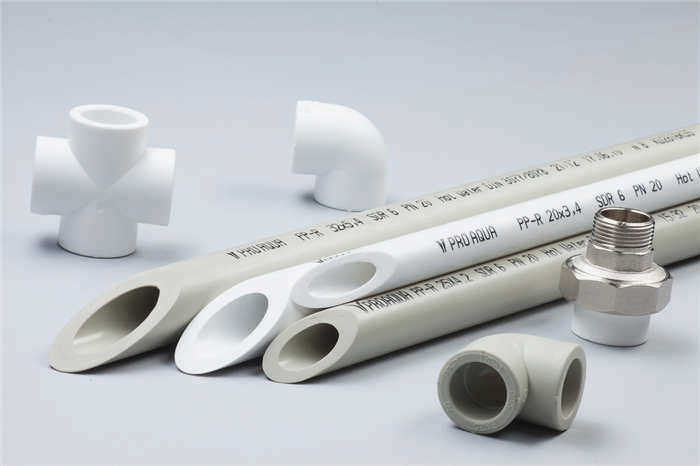

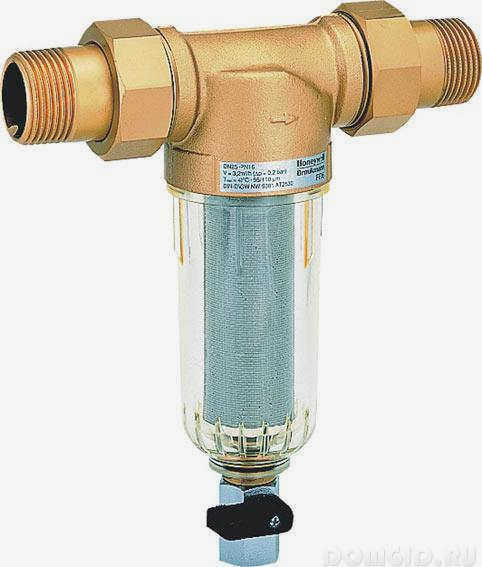

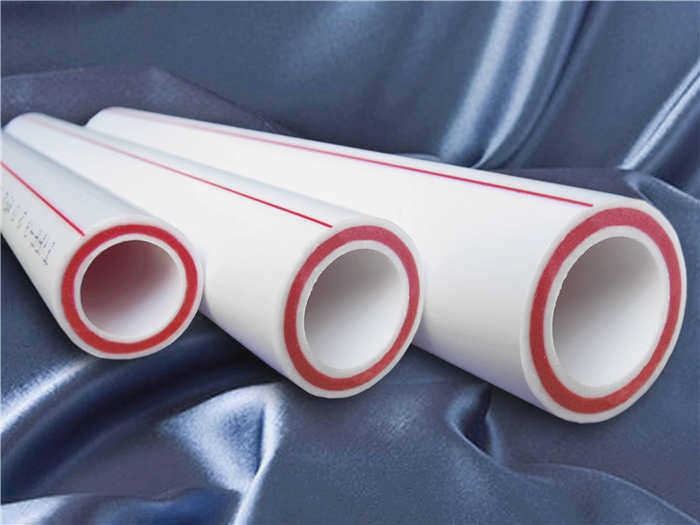

Вода из глубоких скважин часто содержит железо или минеральные соли. Поэтому перед распределением по дому устанавливают фильтры: механические для удаления песка и глины, а также специализированные обезжелезиватели или умягчители. Внутренняя разводка выполняется трубами из полипропилена (соединяются сваркой) или металлопластика.

Выбор источника: артезианская скважина vs песчаная

Тип скважины определяет всё последующее оборудование и бюджет проекта.

Артезианская скважина вскрывает глубокий известняковый горизонт (40–200 метров). Это самый надежный вариант для постоянного проживания, так как она дает стабильный дебит от 3 м³/час и защищена от поверхностных загрязнений. Срок службы такой системы достигает 50 лет, но вода может требовать серьезной очистки из-за высокой минерализации.

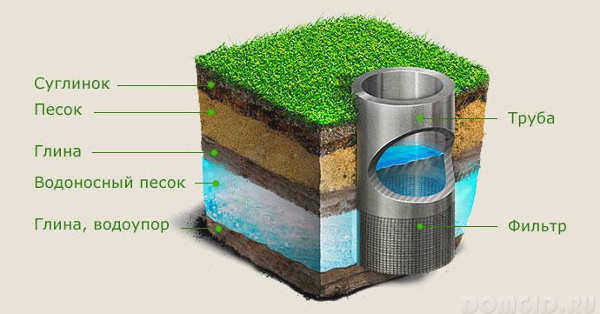

Песчаная скважина (15–40 метров) обходится дешевле и бурится быстрее. Ее производительность ограничена — обычно это 0,3–1,5 м³/час, что достаточно для семьи из 2 человек при условии не одновременного использования кранов. Срок службы таких скважин короче (8–15 лет), а риск бактериального загрязнения выше, поэтому микробиологический анализ воды здесь обязателен.

Подбор насосного оборудования и расчет параметров

Для большинства глубоких скважин в Московской области подходит только погружной насос. Поверхностные насосные станции работают эффективно лишь при глубине забора воды до 7–9 метров. Если ваша вода находится глубже, выбирайте модели таких марок, как Grundfos или Wilo для премиального сегмента, либо Belamos и Джилекс для более бюджетных решений.

При расчете насоса нужно учитывать два параметра: напор и производительность. Напор (H) рассчитывается по формуле: H = H_geo + H_loss + H_p, где H_geo — глубина от воды до верхней точки дома, H_loss — потери в трубах, а H_p — необходимое рабочее давление (2–4 атм).

Производительность должна соответствовать суммарному расходу всех включенных приборов. Например, если одновременно работают душ (0,7 м³/час) и кухонный смеситель (0,4 м³/час), насос должен выдавать не менее 1,1 м³/час. При этом мощность насоса не может превышать дебит самой скважины, иначе он будет работать «всухую».

Зимняя эксплуатация и защита от замерзания

Для круглогодичного использования в регионах с морозами до -30 °C необходимо соблюдать строгие правила. Основное правило — прокладка магистральной трубы ниже уровня промерзания грунта (для Подмосковья это 1,6–1,8 метра). В траншею перед укладкой ПНД-трубы обязательно засыпают песчаную подушку толщиной 10–15 см.

Если технически невозможно заглубить трубу достаточно глубоко, применяют два метода:

Использование греющего кабеля в сочетании с мощным слоем теплоизоляции (пенополистироловая скорлупа).
Установка системы дренажа для полного слива воды из труб на период длительного отсутствия хозяев.

Для подземного участка лучше всего подходит ПНД труба диаметром 32 мм, так как она эластична и не лопнет при случайном замерзании воды внутри. Внутри дома магистраль обычно делают из полипропилена диаметром 25 мм с отводами на 20 мм.
