Устройство туалетного бачка с кнопкой: схема и детали

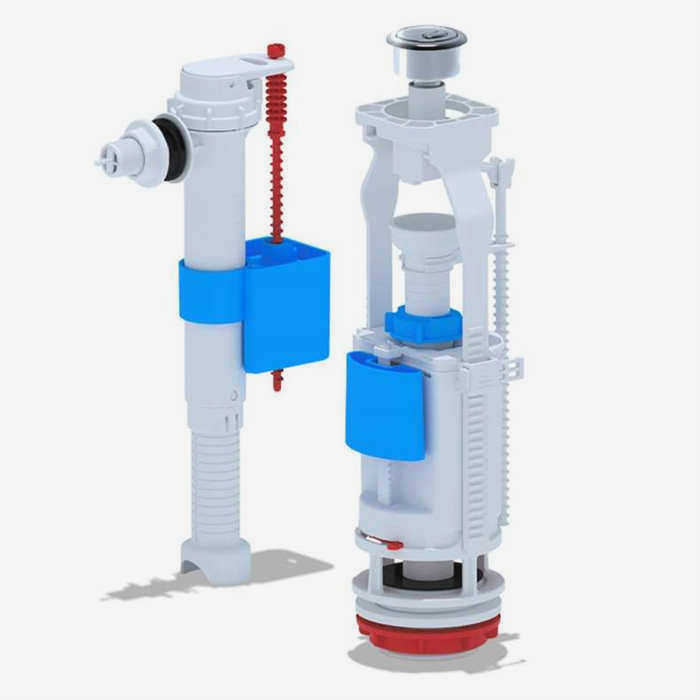

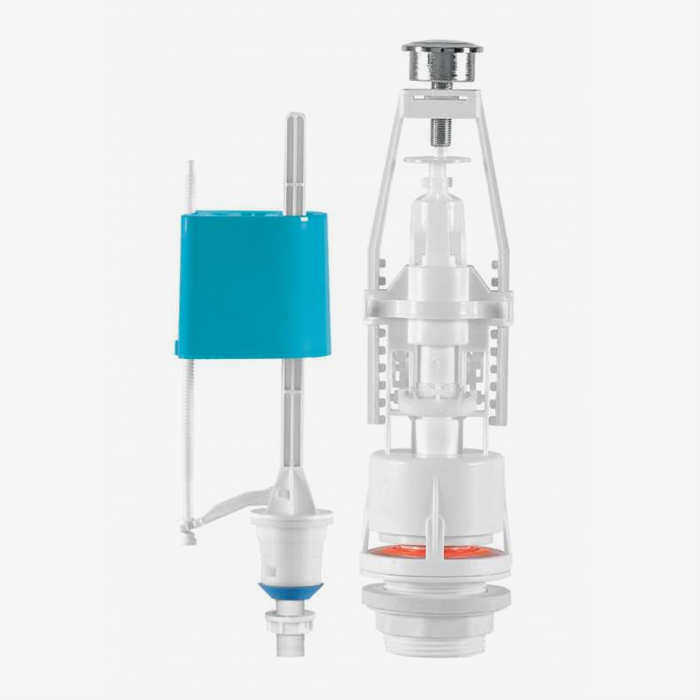

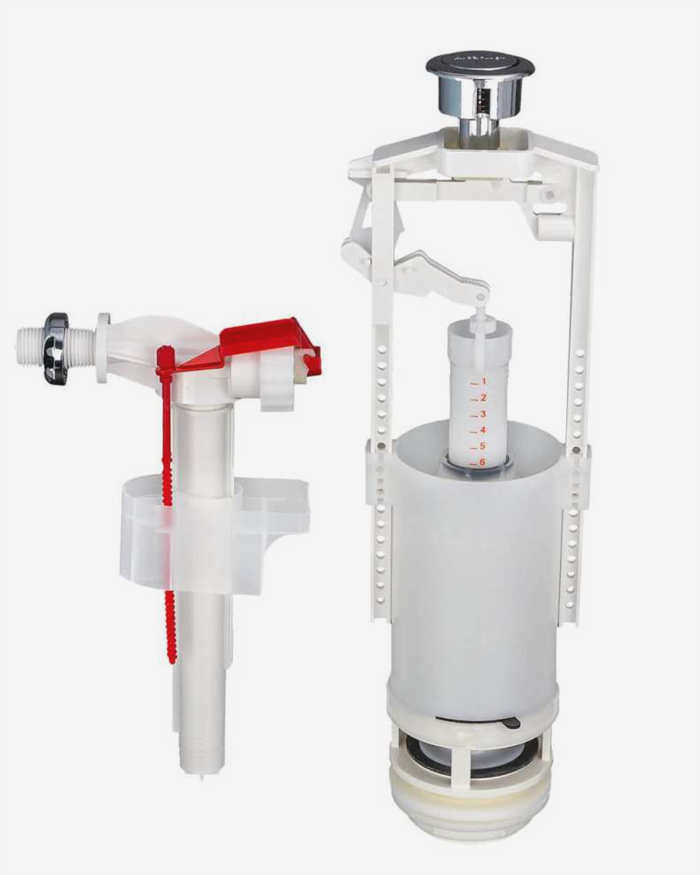

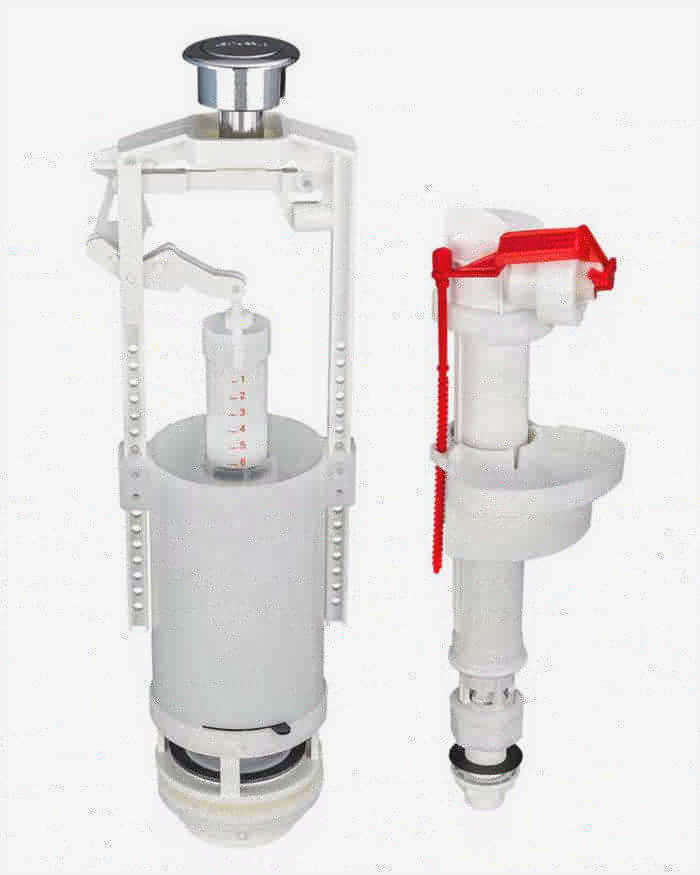

Устройство туалетного бачка с кнопкой представляет собой систему из двух раздельных механизмов: заливной арматуры, отвечающей за набор воды, и сливной арматуры, которая выпускает её в чашу унитаза. Кнопка служит связующим звеном, передавая механическое усилие на шток или рычаг сливного механизма. В современных моделях вся арматура изготавливается из пластика, что делает конструкцию легкой и устойчивой к коррозии.

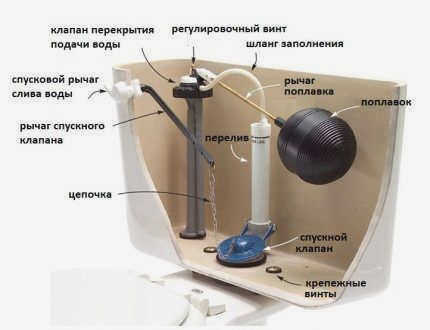

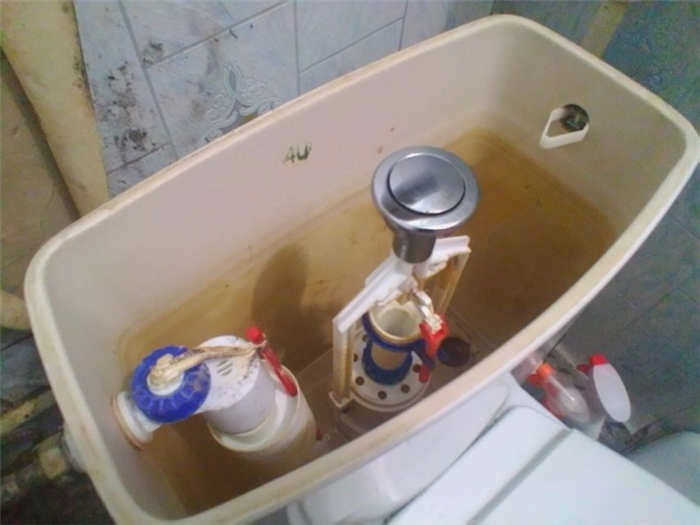

Из чего состоит современный бачок с кнопкой

Для понимания работы системы важно знать ключевые узлы, которые чаще всего требуют обслуживания или замены.

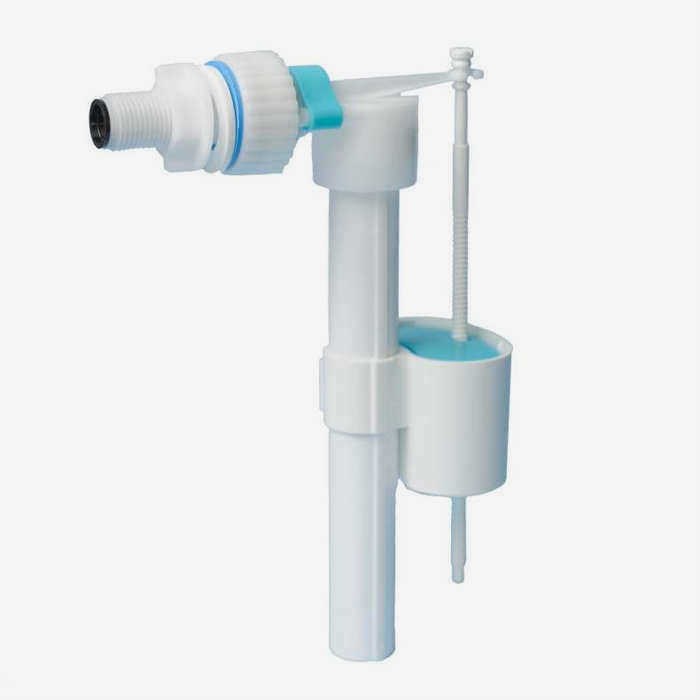

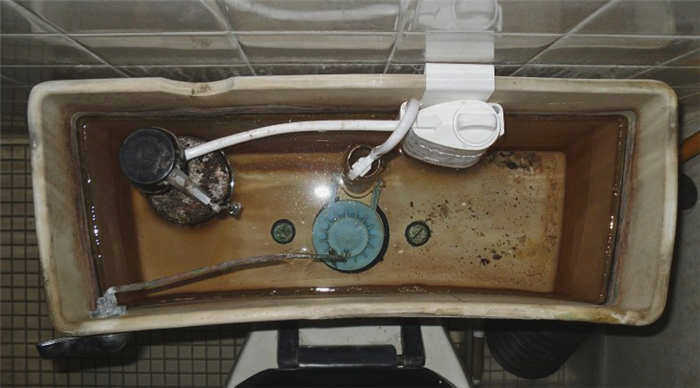

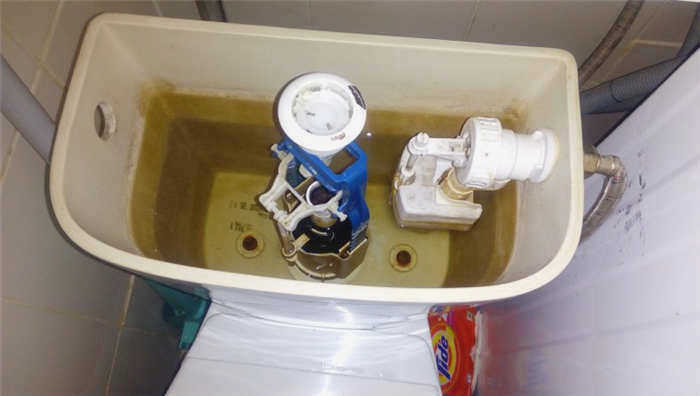

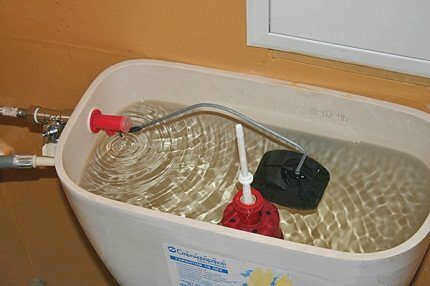

Заливной клапан контролирует поступление жидкости из водопровода в резервуар. Он оснащен поплавком, который перемещается по вертикальной направляющей при наполнении бачка. Когда вода достигает заданного уровня, поплавок поднимается и перекрывает поток. В зависимости от модели подводка воды может быть боковой или нижней.

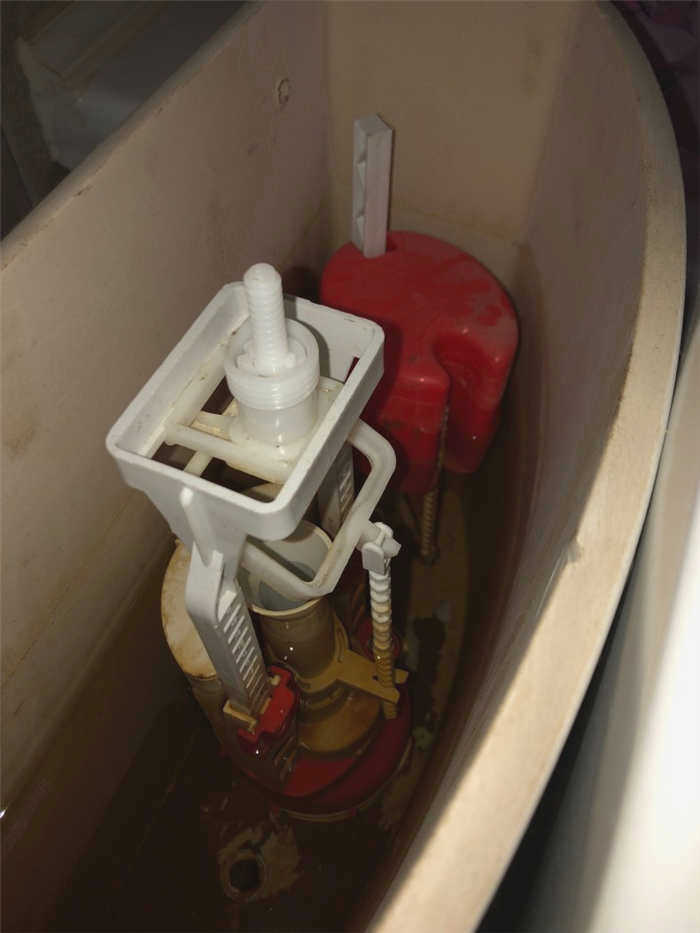

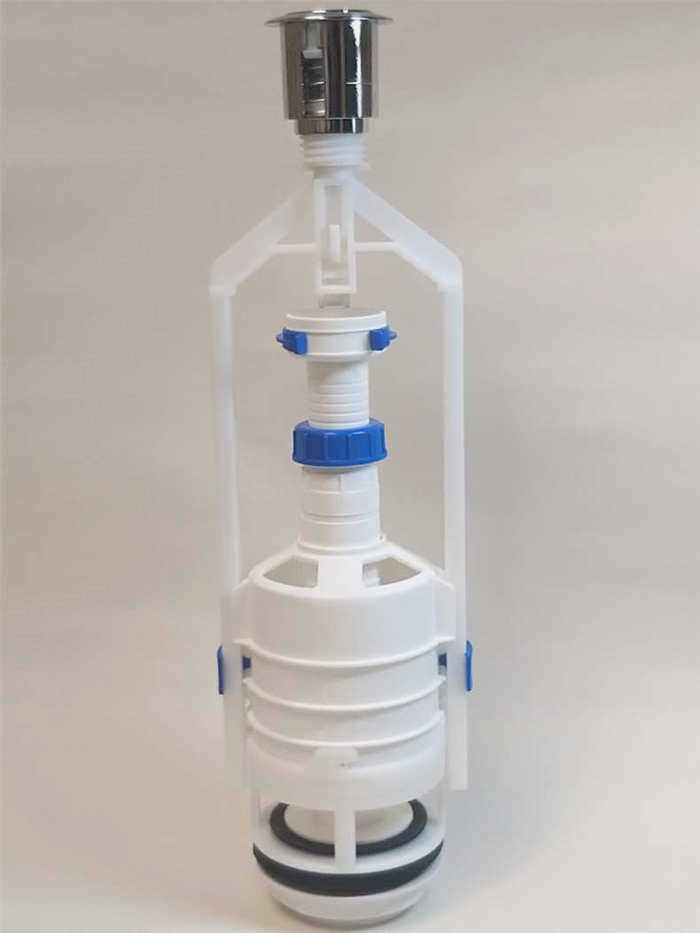

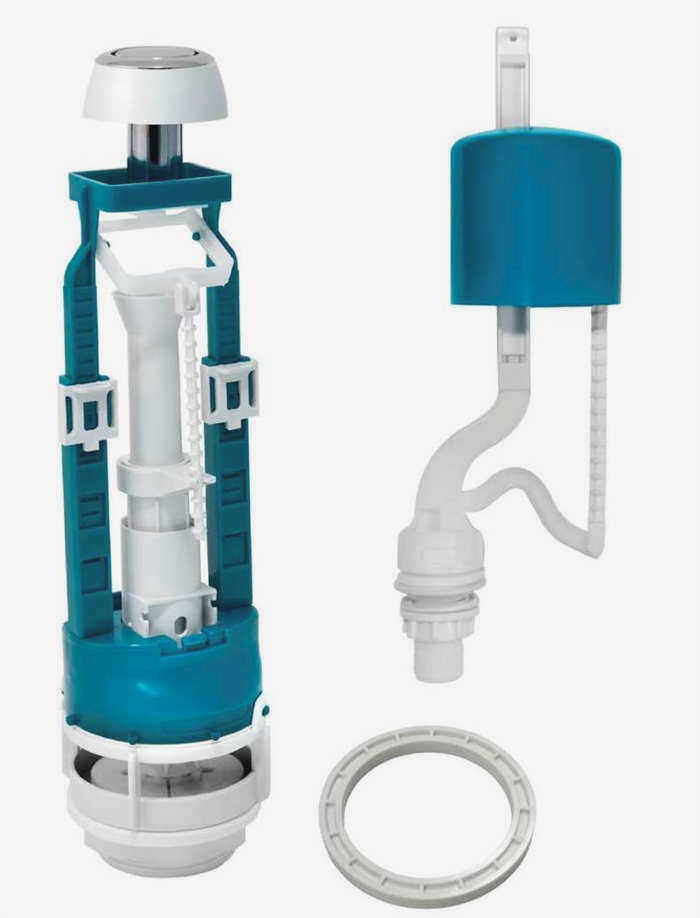

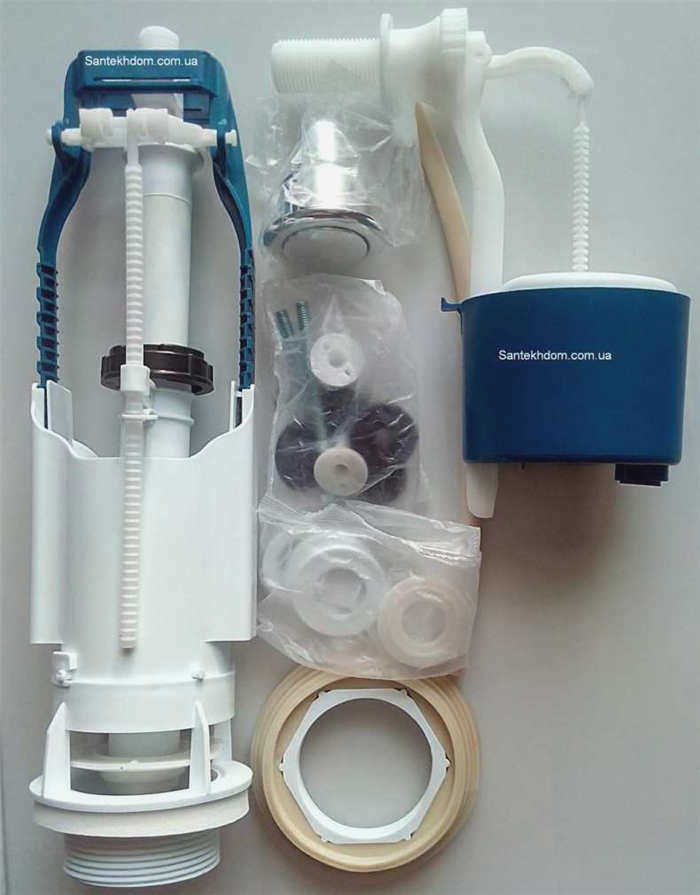

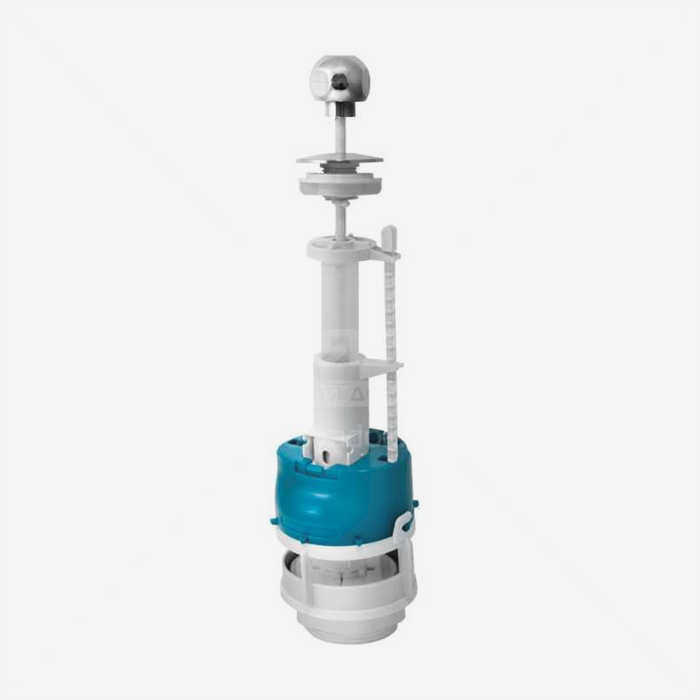

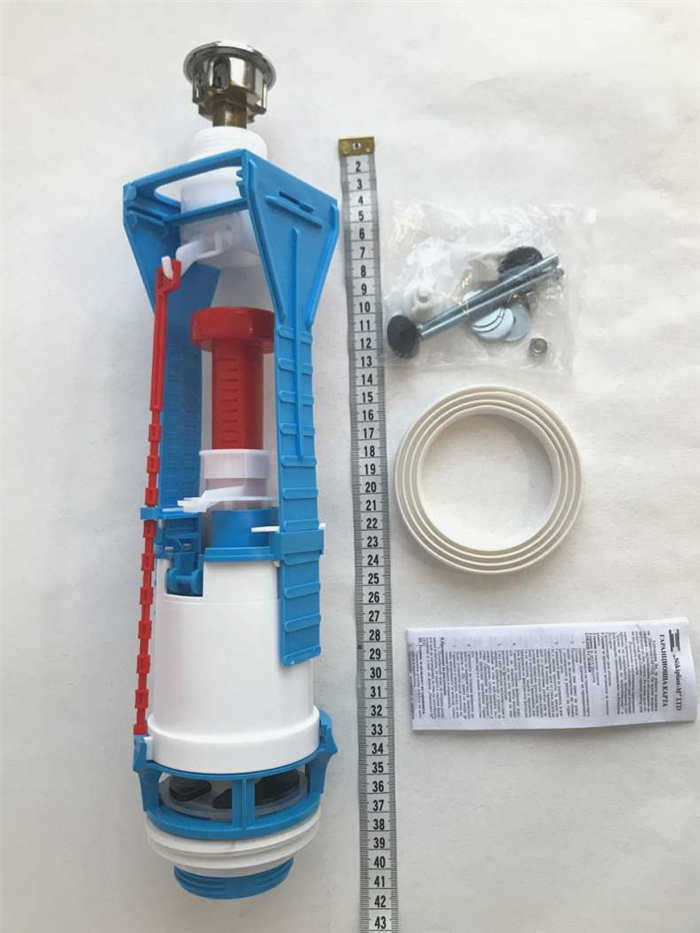

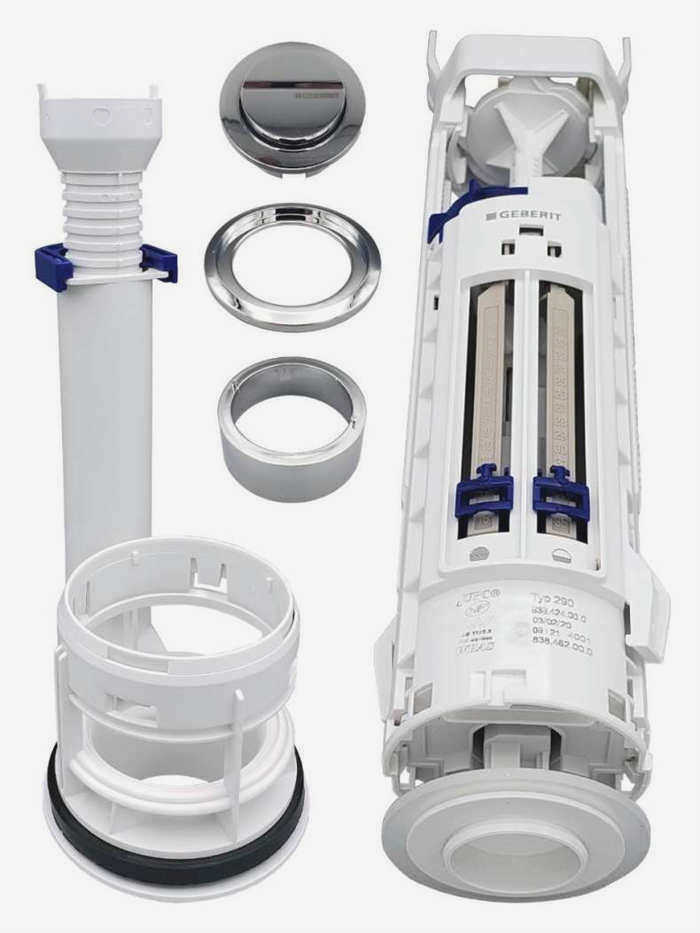

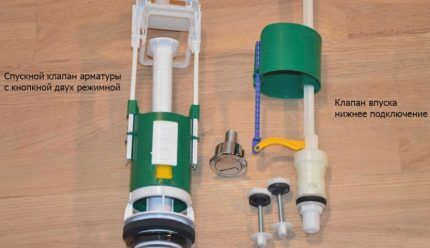

Сливной механизм отвечает за сброс накопленной воды. Его основные элементы:

• сливной стакан (или корпус), который устанавливается в отверстие на дне бачка;

• резиновая или мембранная прокладка, перекрывающая сливное отверстие;

• патрубок перелива — трубка, выходящая из центра устройства для защиты от переполнения;

• шток или рычаг, соединенный с кнопкой управления.

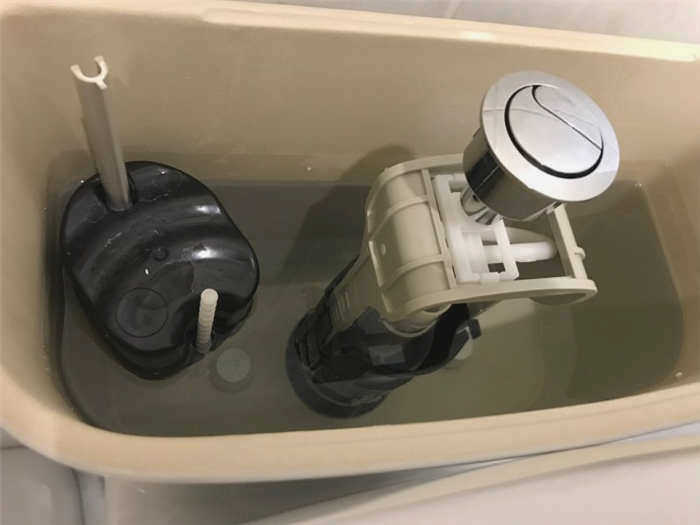

Кнопка управляет процессом через передачу движения вниз. В механических системах нажатие опускает шток, который приподнимает заслонку (грушу или поршень), открывая путь воде.

Типология механизмов слива и кнопок

Не все бачки устроены одинаково. Выбор типа арматуры влияет на расход воды и сложность ремонта.

По способу управления различают механическую, пневматическую и сенсорную кнопки. Механика — самый бюджетный и надежный вариант, где нажатие физически тянет за шток. Пневмокнопка работает через гибкий шланг с воздушной камерой, что позволяет вынести пульт управления на расстояние до 2 метров от унитаза. Сенсорные панели наиболее инновационны, но требуют подводки электричества.

По режиму работы выделяют однорежимную и двухрежимную арматуру. В первом случае при нажатии сливается весь объем воды. Двухрежимная модель позволяет экономить: одна кнопка (обычно меньшего размера) запускает частичный смыв, а вторая — полный.

Внутри бачка сами механизмы слива могут быть трех видов:

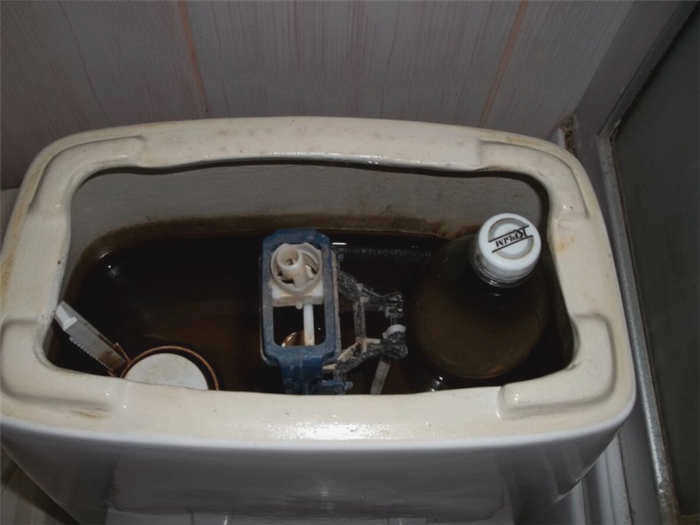

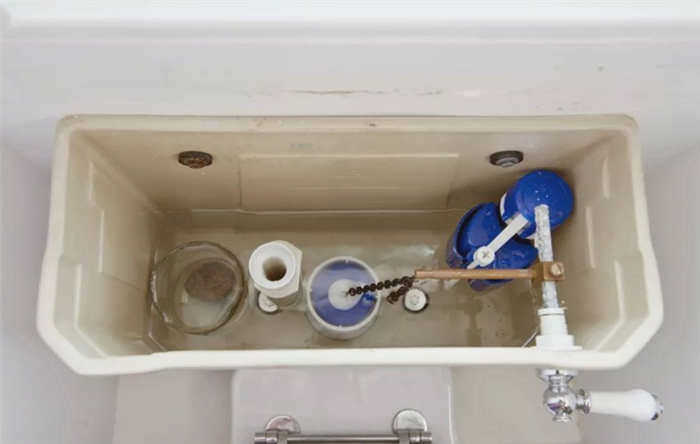

1. «Груша» — старый тип устройства, где поплавковый элемент из резины перекрывает отверстие под собственным весом.

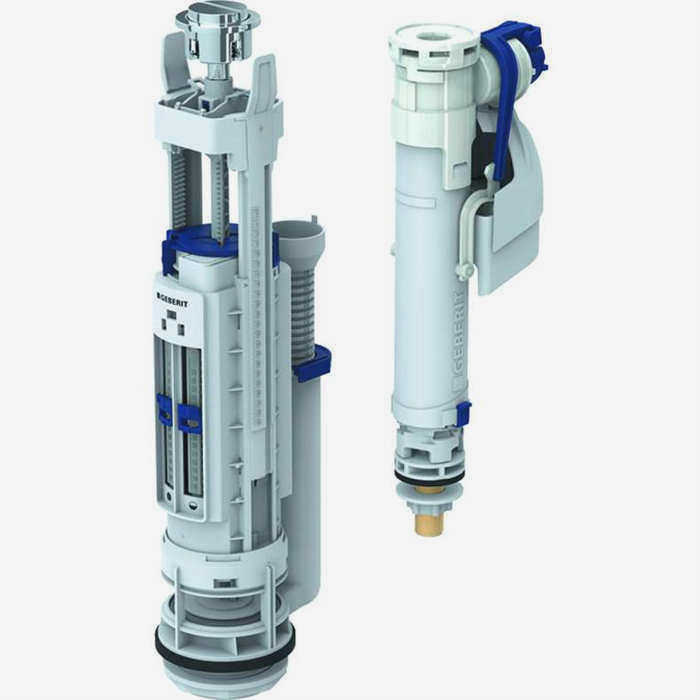

2. Поршневой клапан — наиболее распространенный современный вариант, где вертикально движущийся поршень прижимает прокладку к сливу.

3. Мембранный клапан — сложная конструкция, чувствительная к качеству и жесткости воды, из-за чего встречается реже.

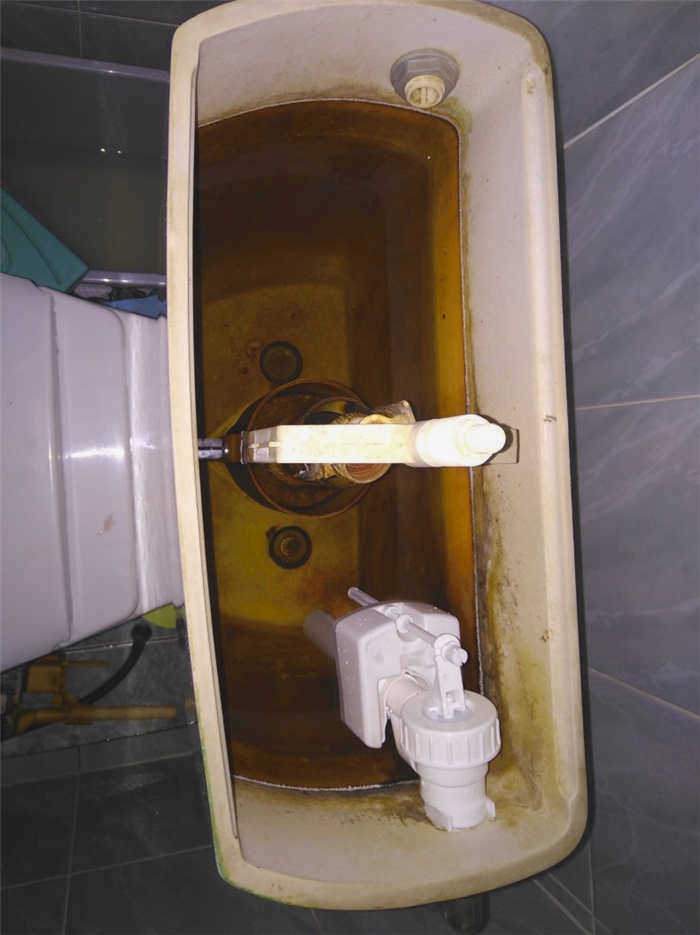

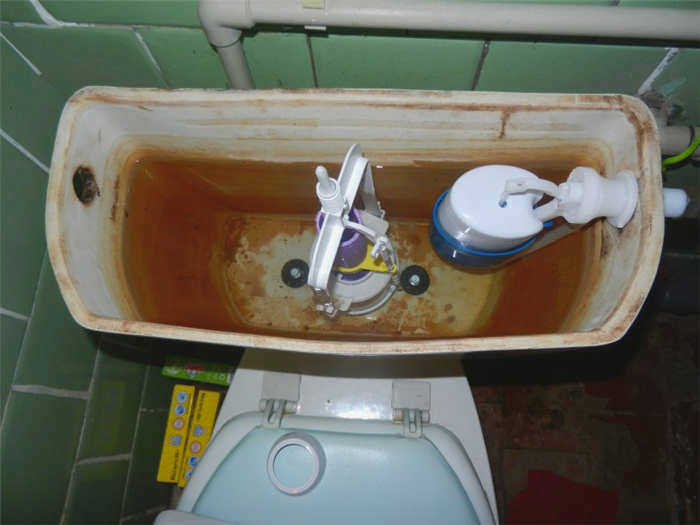

Как разобрать бачок для ремонта

Если вы заметили течь или некорректную работу, потребуется демонтаж компонентов. Прежде всего перекройте подачу воды и полностью слейте содержимое бачка, используя губку или тряпку.

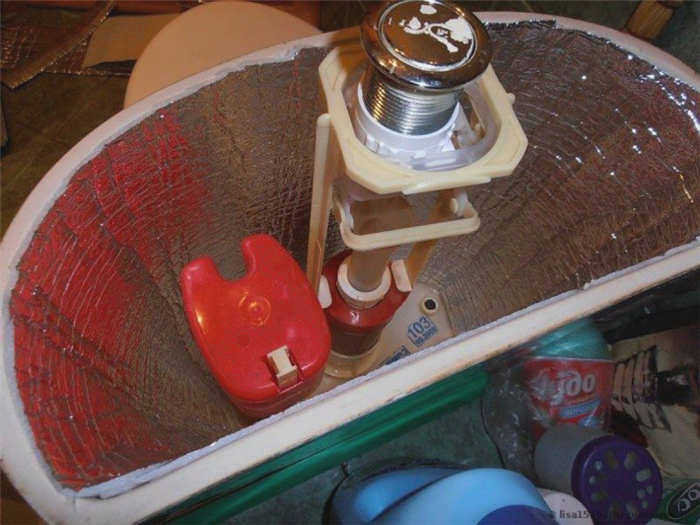

Снять крышку в современных унитазах-компактах можно, предварительно извлечив кнопку. Для этого нужно выкрутить ободок кнопки против часовой стрелки. В некоторых моделях кнопка фиксируется скрытым винтом: его необходимо поддеть тонким ножом или отверткой и открутить.

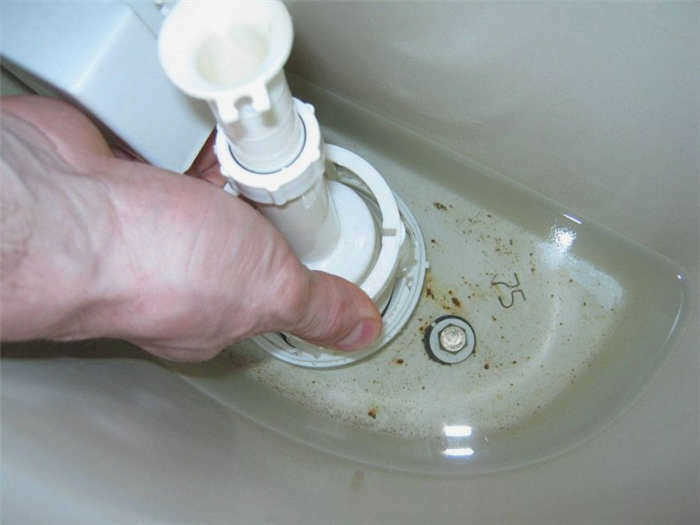

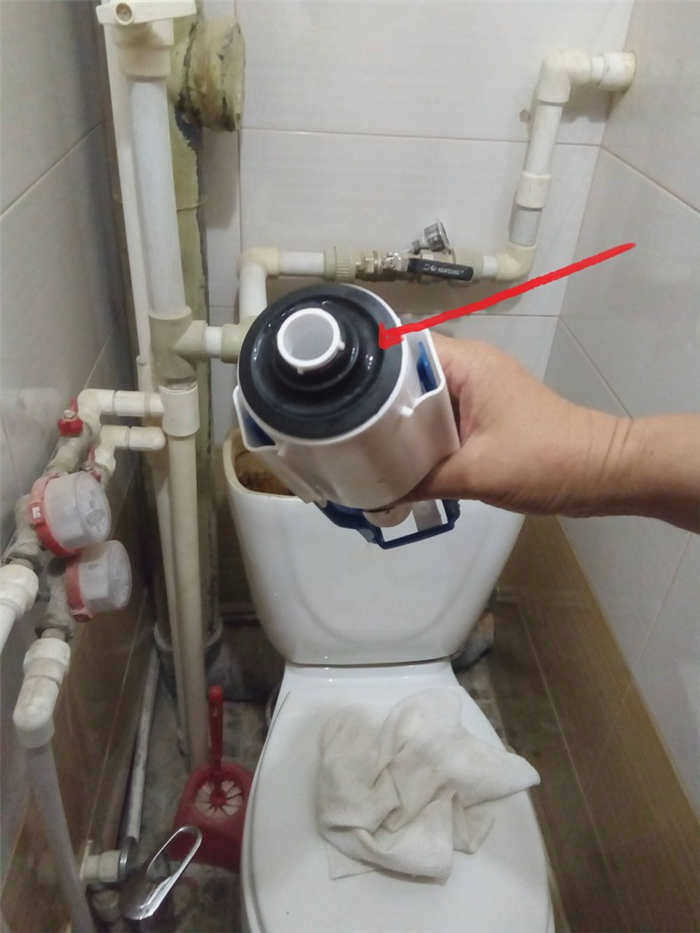

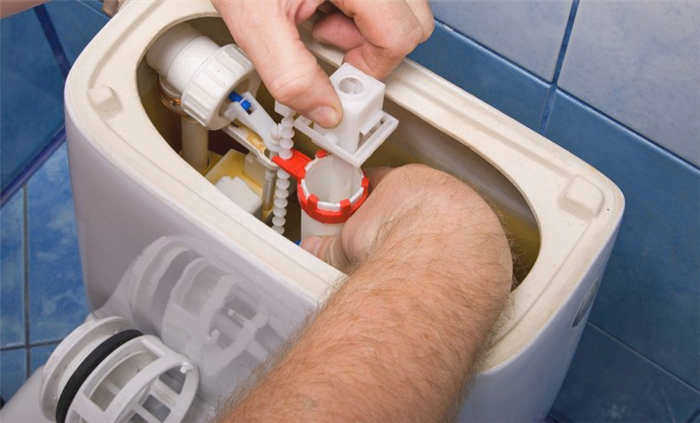

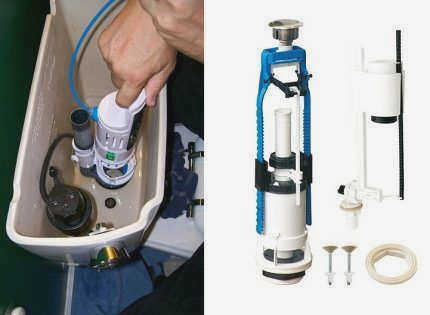

Чтобы снять сливную арматуру, поверните механизм против часовой стрелки до щелчка и потяните вверх. Если на детали есть фиксатор, сначала отодвиньте его. При необходимости полной замены механизма придется снимать бачок целиком, откручивая крепления снизу унитаза и отсоединяя гибкую подводку.

Диагностика и устранение неисправностей

Большинство проблем связано с износом уплотнителей или неправильной настройкой уровней.

Если вода постоянно течет в чашу, проверьте сливной клапан. Причиной может быть поврежденная прокладка или налет на мембране. Если же жидкость подтекает по стыку между бачком и чашей, замените резиновую манжету.

Когда бачок наполняется слишком медленно или не набирается вовсе, проверьте фильтр внутри заливного клапана. Это пластиковая вставка с сеточкой; её нужно достать и промыть от песка и ржавчины. Если шум при наборе воды слишком сильный, возможно, слетела трубка-глушитель на выходе заливного клапана.

Регулировка объема воды осуществляется через положение поплавка:

• В моделях с винтом поверните регулировочный элемент на один оборот, чтобы поднять или опустить поплавок.

• В системах с зажимом переместите его вдоль направляющей оси.

• Установите высоту переливной трубки так, чтобы её край был минимум на 2 см выше максимального уровня воды в бачке.

При проблемах с самой кнопкой (залипание или проваливание) требуется её калибровка. Нужно отрегулировать высоту штока через верхнее крепление, добиваясь того, чтобы после нажатия механизм возвращался в исходное положение и плотно прилегал к крышке.
