Устройство конька крыши из профнастила: расчет и элементы

Чтобы определить высоту конька, нужно умножить половину ширины дома на константу, которая зависит от угла наклона скатов. Например, при ширине здания 10 метров и уклоне 45 градусов высота составит 5 метров (10 / 2 * 1). Если уклон составляет 30 градусов, то коэффициент равен 0,59, а высота — 2,95 метра.

Что такое конек: конструктив и доборные элементы

В строительной терминологии часто возникает путаница. Конек может означать либо само ребро крыши (конструктивный элемент), либо металлическую планку для его закрытия (доборный элемент). Конструктивное ребро образуется в месте соединения стропильных ног смежных скатов.

Для создания этого узла используют разные методы сборки:

• Встык, когда концы стропил срезают под углом и фиксируют накладками;

• Внахлест, при котором верхние части балок накладываются друг на друга и сшиваются болтами или шпильками;

• Врубку «вполдерева», где в торцах выпиливают пазы на половину толщины бруса.

Доборный элемент — это коньковая планка, которая закрывает зазор между скатами. Она выполняет три задачи: защищает подкровельное пространство от осадков, обеспечивает вентиляцию и придает крыше завершенный вид. Для профнастила чаще выбирают плоские планки с треугольным или П-образным сечением.

Расчет параметров и выбор материалов

Прежде чем закупать материалы, необходимо рассчитать длину конька. Если фронтоны дома вертикальные, то длина планок должна соответствовать длине боковой стороны здания плюс выпуски на два карниза-свеса (обычно от 0,5 до 0,6 метра). Стандартная заводская длина одного элемента составляет 2 метра.

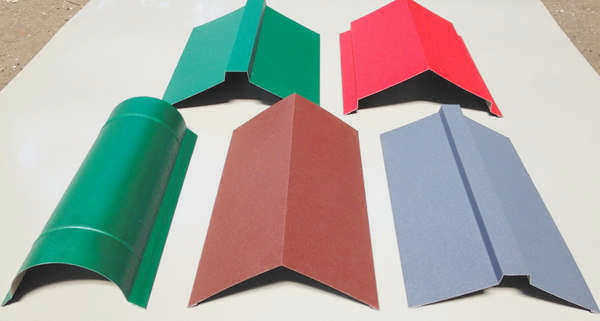

При выборе формы ориентируйтесь на тип покрытия:

1. Треугольные планки — самые бюджетные и простые.

2. П-образные (фигурные) — создают дополнительный вентиляционный «карман», что полезно для проветривания.

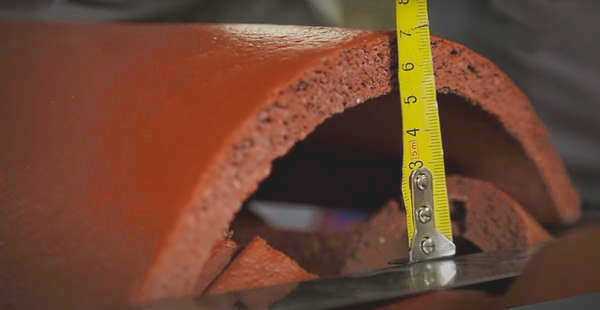

3. Круглые коньки — наиболее эстетичны, идеально подходят для волнового профнастила, но требуют использования торцевых заглушек.

Для монтажа на крышу из профнастила важно правильно подобрать крепеж. Используйте саморезы с резиновыми или неопреновыми уплотнителями. Длина самореза должна позволять пройти сквозь верхнюю волну профлиста и надежно закрепиться в деревянной обрешетке. Количество крепежа рассчитывают из нормы: один саморез на каждые 20–30 сантиметров длины планки.

Обеспечение вентиляции и защита от протечек

Защита подкровельного пространства невозможна без использования уплотнителей. Если оставить зазор пустым, внутрь попадет снег, грязь или насекомые, что приведет к гниению стропильной системы.

Существует три основных вида материалов для герметизации:

• Фигурные уплотнители из пенополиэтилена, которые повторяют рисунок конкретного профнастила;

• Универсальные ленты из пенополиуретана (размером 20х40 мм или 30х50 мм);

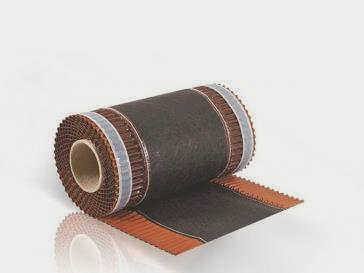

• Вентиляционные геотекстильные ленты с бутиловым клеевым слоем.

Правильная вентиляция работает за счет движения воздуха от карнизных свесов вверх к отверстиям в коньке. Если вы используете плотные уплотнители, убедитесь, что они не перекрывают пути выхода воздуха, иначе конденсат будет скапливаться на металле и капать на утеплитель.

Пошаговый монтаж конька

Для работы подготовьте лестницу с треугольными упорами, шуруповерт, ножницы по металлу, уровень и разметочный шнур.

1. Проверка основания. Убедитесь, что верхние края скатов лежат в одной плоскости. Допустимое отклонение от горизонтали не должно превышать 2 см.

2. Разметка. Натяните шнурку между фронтонами по линии будущего конька. Выровняйте её уровнем и закрепите саморезами. Это поможет держать планку строго горизонтально.

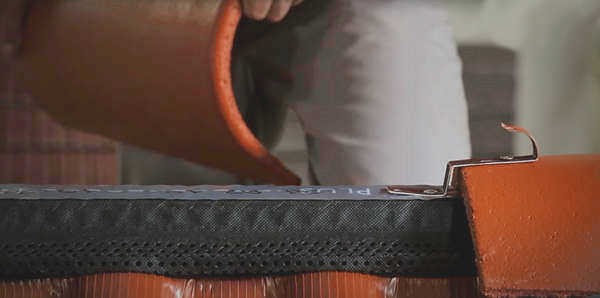

3. Укладка уплотнителя. Нанесите на стык скатов выбранную ленту или фигурную полосу. Если используете клеевую ленту, предварительно обезжирьте поверхность профлиста.

4. Установка планок. Начинайте монтаж со стороны, противоположной преобладающим ветрам в вашем регионе. Это защитит узел от поддувания и возможного отрыва при шторме.

5. Фиксация. Прикручивайте саморезы через гребень (верхнюю волну) профнастила. Сначала закрепите каждый элемент на 2–4 шурупа, проверьте ровность линии по уровню и только потом производите финишную затяжку.

При стыковке двух планок между собой обязательно делайте нахлест. Оптимальное перекрытие составляет 15–20 сантиметров. Не допускайте слишком узких зазоров, так как при температурных расширениях металла это может привести к деформации конструкции.
