Устройство душевого поддона из кирпича и плитки: типы и чертеж

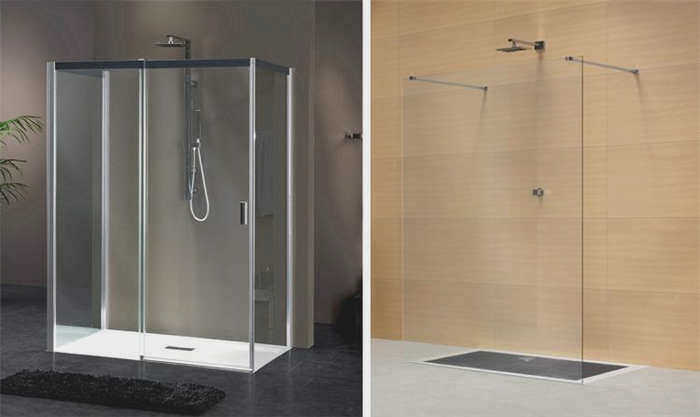

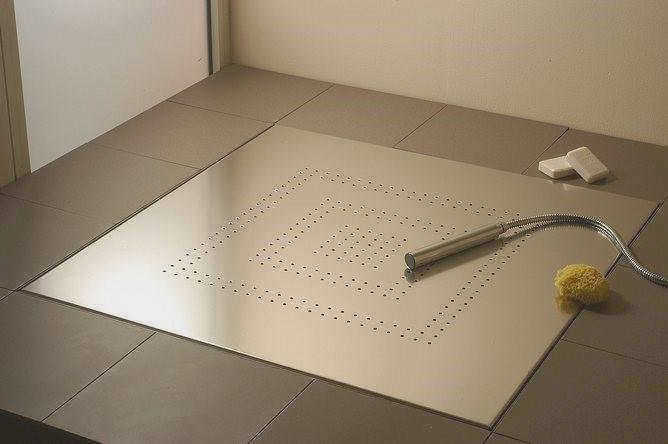

Для устройства душевого поддона из кирпича и плитки необходимо выбрать один из трех типов конструкции: безбарьерный (на одном уровне с полом), низкобарьерный (с бортиками 5–7 см) или барьерный/приподнятый (подиум высотой от 7 до 20 см, а для мини-ванн — до 40 см). Выбор зависит от расположения коммуникаций. Если канализационная труба проходит выше уровня чистого пола, придется строить подиум.

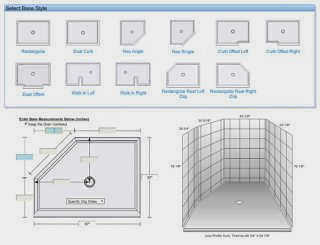

Планирование и чертеж конструкции

Прежде чем закупать материалы, составьте детальный проект. Без точного чертежа невозможно правильно рассчитать уклон или разместить слив. Минимум для комфортного использования — квадрат 80×80 см. Для просторных ванных комнат лучше подойдут варианты 90×90, 100×100 см или прямоугольные модели 80×120 см.

При проектировании учитывайте следующие параметры:

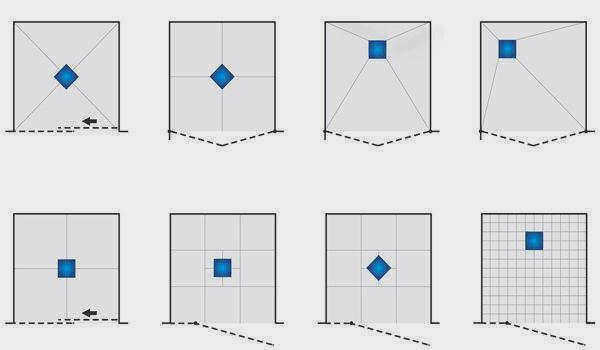

• Расположение слива. Трап всегда устанавливается в самой низкой точке дна. В угловых конструкциях его ставят в угол, в прямоугольных — по центру или у стены (отступив от края 15–20 см).

• Уклон пола. Чтобы вода не застаивалась, необходим перепад высот не менее 2 см на каждый метр длины в сторону слива. Если трап находится посередине, уклон формируется со всех сторон к центру.

• Высота бортиков. При расчете учитывайте двойную толщину плитки с клеем, так как облицовка будет идти с обеих сторон конструкции.

Подготовка основания и монтаж системы слива

Начинайте работы с демонтажа старого покрытия до чернового бетонного пола. Очистите поверхность от пыли и прогрунтуйте её грунтовкой глубокого проникновения. Высота нового пола должна учитывать высоту выбранного сифона или душевого трапа.

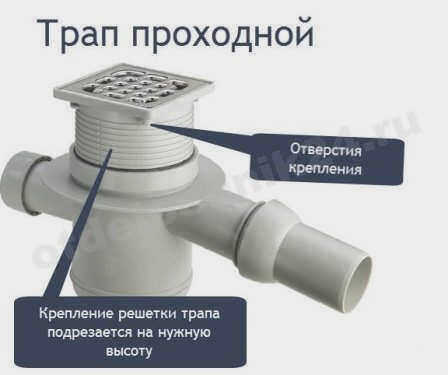

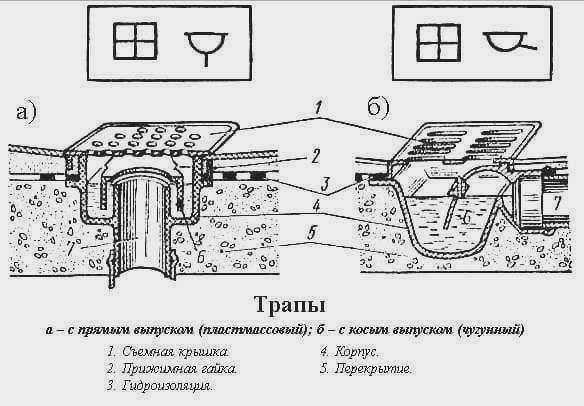

Для создания надежной системы лучше использовать не обычный сифон, а специализированный душевой трап. Это устройство включает корпус, горлышко, водяной затвор и защитную сетку. Трапы прочнее сифонов, их проще чистить, и они эффективнее предотвращают появление запахов из канализации. Некоторые модели оснащены магнитным или защитным клапаном, который блокирует сточные воды при авариях.

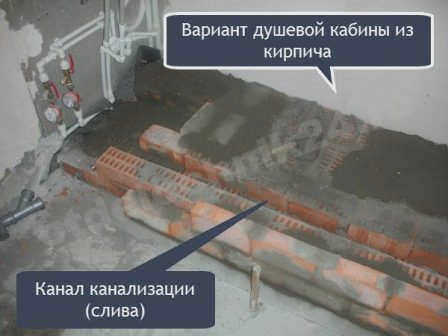

При подключении к канализационной трубе диаметром 50 мм соблюдайте уклон не менее 2 см на метр. Угол соединения шланга со стояком должен быть равен или меньше 45 градусов. Для точного регулирования положения трапа рекомендуется сначала залить черновую стяжку, на которой он будет жестко зафиксирован.

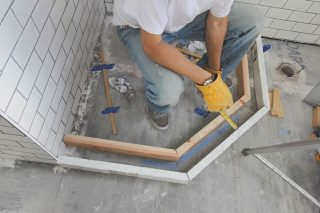

Возведение кирпичных стенок и заливка дна

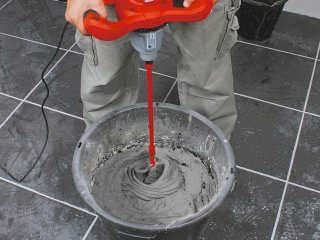

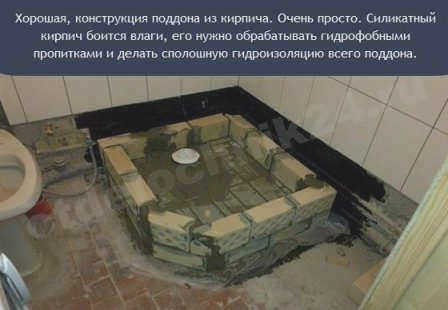

Для формирования бортиков используйте рядовой полнотелый красный или силикатный кирпич размером 250×120×65 мм. Он обладает высокой влагостойкостью. Кладку выполняют в два ряда с обязательной перевязкой швов для исключения трещин. В качестве связующего материала применяйте цементно-песчаный раствор (соотношение песка и цемента 3:1 или 6:1). Если кирпичи имеют идеальную геометрию, можно использовать плиточный клей тонким слоем.

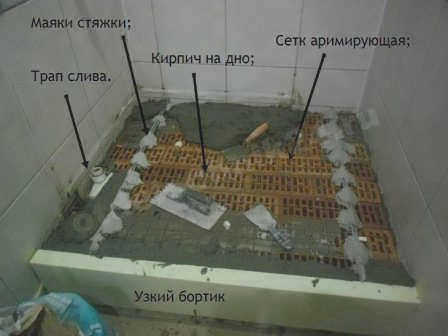

После возведения стенок пространство внутри заполняется смесью. Чтобы избежать деформаций под нагрузкой, используйте армирование. В бетонную массу укладывают композитную арматуру диаметром 8 мм или металлическую сетку. Весь каркас должен быть полностью скрыт в растворе.

Если вы делаете душевой поддон из кирпича своими руками, важно учитывать свойства материалов. Например, керамзитобетон при высыхании может уменьшиться в объеме в три раза, а для площадки 90×90 см потребуется около 250 кг такой смеси. Кирпичная кладка в этом плане надежнее и лучше удерживает тепло.

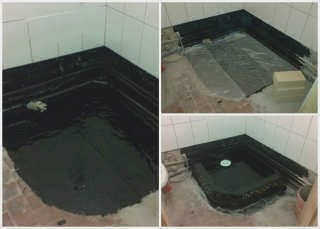

Гидроизоляция — защита от протечек

Водозащита должна быть многослойной. Это единственный способ гарантировать, что воды гидроизоляция защита сработает при контакте со стенами и полом. Сначала обработайте черновое основание и стены на высоту до 10 см от пола обмазочной мастикой.

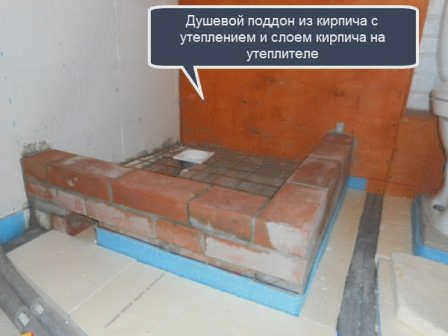

Далее следует этап утепления: уложите слой теплоизоляции (например, пенополистирола или специальной пленки). Поверх него наносится основной защитный состав. Не забывайте про гидроизоляционную ленту для обработки углов и стыков — это самые уязвимые места, где чаще всего возникают протечки. Мастику наносите в два слоя, захватывая стены на высоту третьего ряда будущей плитки.

Финишная отделка поддона из плитки

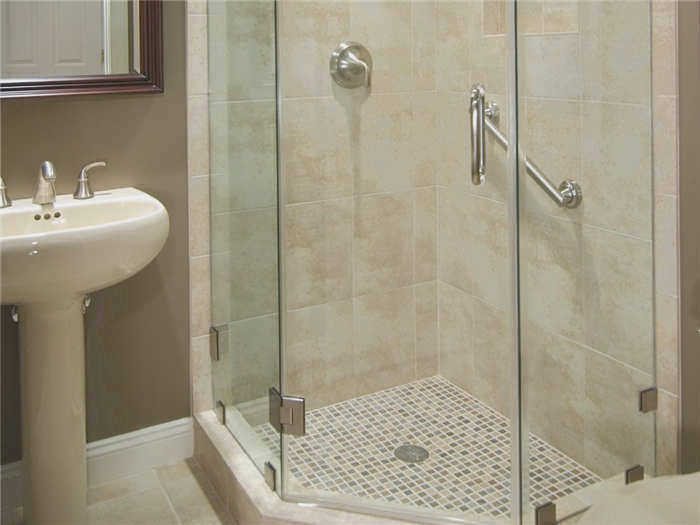

Для облицовки дна идеально подходит мелкая мозаика или керамическая плитка размером 10×10 см. Малый формат позволяет легко повторить заданный уклон без сложной и кривой подрезки крупных элементов. Стены можно отделать более крупным керамогранитом.

Выбирайте материалы со следующими характеристиками:

• Низкое водопоглощение (до 3%).

• Класс противоскольжения R10–R12 для пола.

• Матовая или структурированная поверхность.

Укладку ведут на гидрофобный клей слоем около 7 мм. Для обеспечения эстетичного вида поддона и долговечности швов используйте эпоксидную затирку. Она не впитывает влагу, не темнеет со временем и устойчива к бытовой химии. Если вы используете обычную цементную затирку, будьте готовы к её постепенному загрязнению.

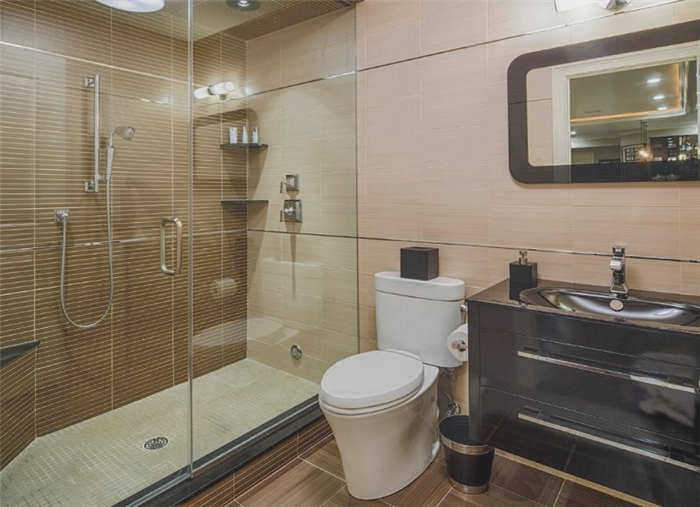

Перед началом финишных работ дайте бетонному основанию набрать прочность (минимум 5–7 дней). Готовый душевой поддон из плитки должен иметь четкие линии и правильный уклон, чтобы вода уходила мгновенно, не оставляя луж.
