Как устроена установка терморегулятора на радиатор отопления

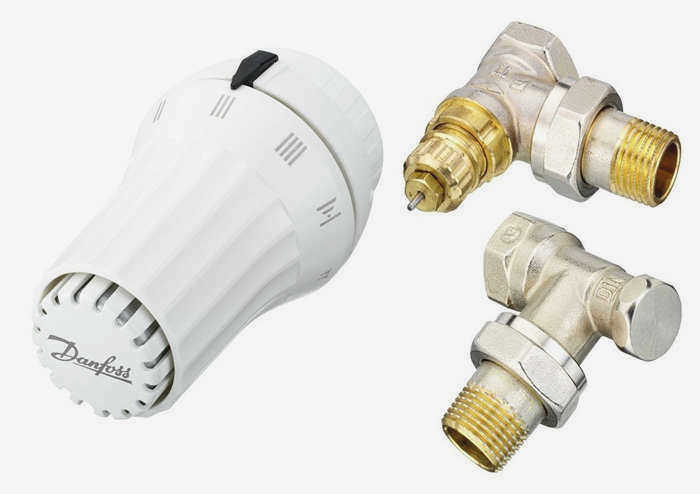

Для правильной установки терморегулятора важно понимать: это не единое устройство, а комплект из двух раздельных деталей. Термостатический клапан (корпус) монтируется непосредственно на трубу подачи теплоносителя к радиатору, выполняя роль исполнительного механизма. Термостатическая головка (датчик) накручивается или защелкивается сверху на этот клапан и служит «мозгом» системы.

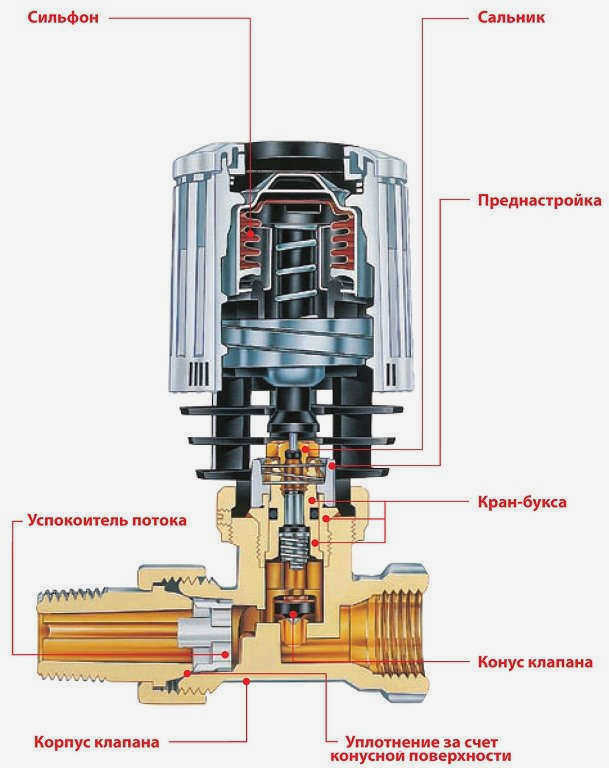

Конструкция и принцип работы системы

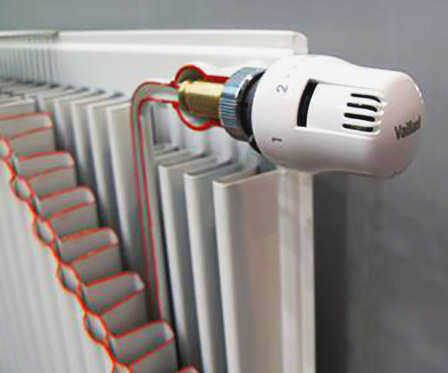

Эффективность регулировки зависит от того, как взаимодействуют эти компоненты. Внутри термоголовки находится сильфон — герметичная гофрированная емкость с термочувствительным веществом (газом, жидкостью или парафином).

Процесс автоматического поддержания температуры выглядит так:

1. Воздух в комнате нагревается.

2. Вещество внутри сильфона расширяется и давит на металлический шток.

3. Шток перемещается вниз и прикрывает проходное сечение клапана.

4. Поток горячей воды уменьшается, радиатор остывает.

Когда температура падает, вещество сжимается, пружина возвращает шток в исходное положение, и подача тепла возобновляется. Такая система позволяет поддерживать микроклимат с погрешностью менее 1 градуса. При этом клапан работает дискретно: он постоянно балансирует между состояниями «открыто» и «закрыто», а не меняет поток плавно, как обычный вентиль.

Выбор типа регулятора под вашу систему отопления

Ошибка в выборе класса клапана может привести к тому, что радиатор перестанет греть вовсе. Тип устройства жестко привязан к схеме разводки труб.

• Для двухтрубных систем и лучевой (коллекторной) разводки подходят стандартные терморегуляторы с пропускной способностью Kvs от 0,4 до 0,9 м³/ч. Это оптимальный вариант для большинства современных квартир.

• Для однотрубных систем необходимы специальные клапаны с повышенным проходным сечением (Kvs от 1,2 до 2,5 м³/ч). Если установить обычный «двухтрубный» клапан в однотрубную ветку, он создаст слишком большое гидравлическое сопротивление. В результате основной поток воды уйдет через байпас, минуя ваш радиатор.

Если вы устанавливаете оборудование в частном доме с автономным отоплением, механические модели окупят себя за 1–2 сезона за счет экономии ресурсов.

Типы наполнителей: скорость против точности

При покупке термоголовок вы столкнетесь с различием в их «начинке». Это определяет, насколько быстро прибор среагирует на открытое окно или включение обогревателя.

• Газоконденсатные головки. Самые быстрые и точные (погрешность ±0,2–0,5°C). Газ мгновенно реагирует на изменения среды.

• Жидкостные модели (на основе толуола или ацетона). Работают медленнее (реакция 20–25 минут), но считаются очень надежными и стабильными. Это самый распространенный тип на рынке.

• Твердотельные (парафиновые). Самые бюджетные, но имеют самую низкую точность и долгую инерцию (до 30 минут).

Пошаговая установка терморегулятора

Монтаж требует соблюдения технических правил, чтобы избежать протечек и некорректной работы датчика.

Монтаж клапана

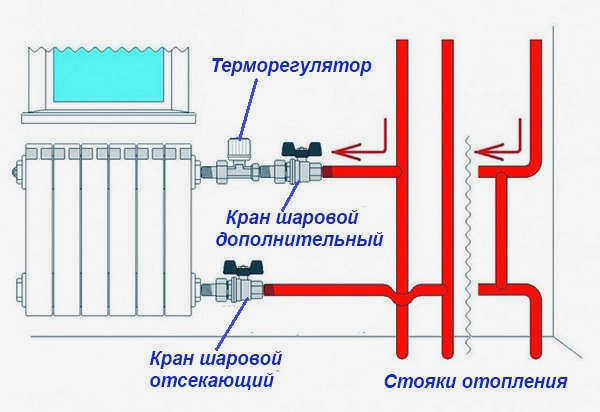

1. Определите сторону подачи. Клапан всегда устанавливается только на трубу подачи теплоносителя к радиатору.

2. Соблюдайте направление потока. На корпусе каждого клапана есть стрелка. Она указывает, в какую сторону должна двигаться вода. Если поставить клапан задом наперед, он не будет работать.

3. Используйте американское соединение. Для удобства обслуживания лучше монтировать узел через «американку» (разъем с накидной гайкой). Это позволит снять радиатор или заменить клапан, не разбирая всю систему отопления.

4. Добавьте шаровой кран. Если ваш термоклапан не имеет функции полного механического перекрытия потока, установите перед ним обычный шаровой кран. Это необходимо для аварийного отключения радиатора.

Монтаж термоголовки

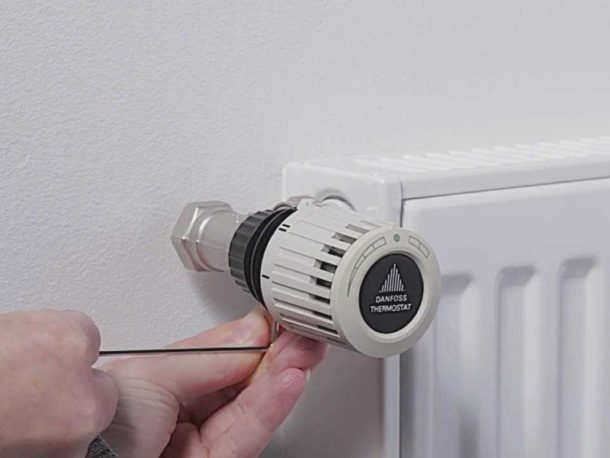

Перед установкой головки обязательно снимите защитный колпачок с седла клапана.

• Если соединение резьбовое, поверните ручку на положение "max" и затяните гайку ключом.

• Если соединение клипсовое (как у Danfoss), просто вставьте головку в седло до характерного щелчка.

Критические ошибки при эксплуатации

Даже самый дорогой регулятор будет работать неправильно, если нарушить правила его размещения.

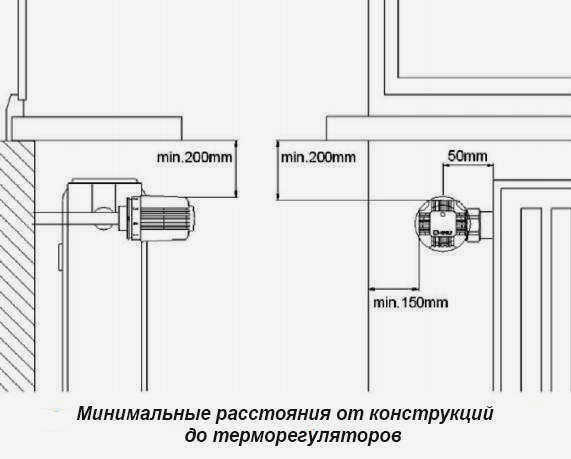

Термоголовка должна быть установлена строго горизонтально. Это обеспечивает правильную циркуляцию воздуха вокруг датчика. Нельзя закрывать радиатор шторами или декоративными экранами, так как это создаст «тепловую ловушку» — головка будет думать, что в комнате жарко, и перекроет тепло, хотя на самом деле воздух за шторой просто застоялся.

Также избегайте прямых солнечных лучей. Если солнце падает на термоголовку, она начнет работать по температуре солнечного света, а не воздуха в помещении. В таких случаях используют модели с выносным датчиком, который соединяется с головкой капиллярной трубкой длиной до 2 метров и выносится в тень.

Важное правило для долговечности: каждый год после окончания отопительного сезона снимайте термоголовку с клапана. Если оставить её на лето, подвижные части механизма (шток) могут «прикипеть» из-за отсутствия движения, и в следующем сезоне прибор не сможет открыться.

Для чугунных радиаторов установка автоматических термостатов практически бесполезна. Из-за огромной тепловой инерции чугуна температура в помещении будет меняться слишком медленно, и головка просто не успеет эффективно регулировать процесс. В таких случаях лучше использовать ручные вентили или обычные краны.
