Установка оголовка на скважину своими руками: пошаговая инструкция

Для установки оголовка на скважину своими руками необходимо сначала подготовить обсадную трубу: срезать раструб (если он есть) и отшлифовать край так, чтобы поверхность была идеально ровной и перпендикулярной оси колонны. После подготовки собирается комплект оборудования (насос, кабель, трос, труба), который спускается в скважину до установки оголовка. Сам оголовок фиксируется на верхней части трубы при помощи уплотнительного кольца и стяжных болтов, которые затягиваются крест-накрест для обеспечения герметичности.

Зачем нужен оголовок и как выбрать материал

Оголовок выполняет роль защитного узла на устье скважины. Он предотвращает попадание внутрь мусора, песка, насекомых, талых вод и органики. Помимо защиты воды от загрязнения, устройство служит точкой крепления насосного оборудования через страховочный трос и обеспечивает аккуратный вывод водопроводной трубы и электрического кабеля.

Выбор материала зависит от предполагаемой нагрузки на конструкцию:

Пластиковые модели (ПВХ/АБС). Это самые экономичные варианты, которые не боятся коррозии и агрессивных химикатов. Они подходят для маломощного оборудования в скважинах небольшой глубины (до 50 метров), так как выдерживают вес до 200 кг.
Стальные оголовки. Обладают высокой прочностью и стабильностью при любых погодных условиях. Они способны работать с оборудованием массой до 300 кг, но требуют защиты от коррозии специальными составами.
Чугунные конструкции. Самые надежные и долговечные элементы для глубоких артезианских скважин. Чугун выдерживает нагрузку до 500 кг. Из-за высокой стоимости их применяют реже, а при эксплуатации важно регулярно проверять наличие защитного напыления.

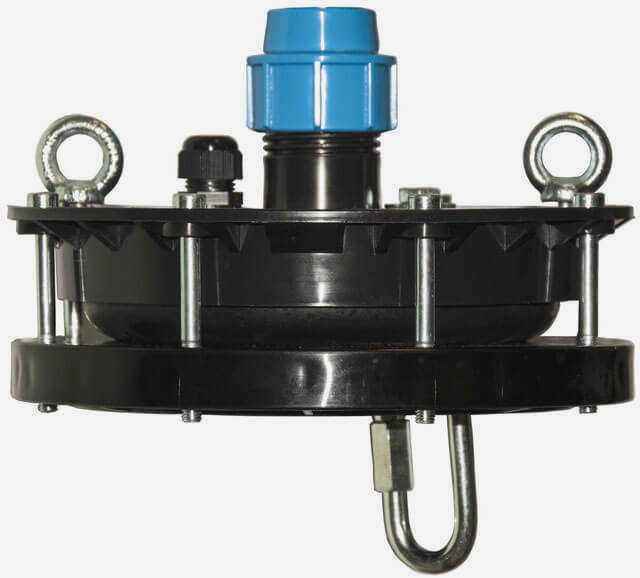

Комплектация качественного оголовка

Перед началом монтажа убедитесь, что в вашем распоряжении есть все необходимые детали. Качественный скважинный узел должен включать следующие компоненты:

Верхний и нижний диски (крышка и фланец-прижиматель).
Уплотнительное резиновое кольцо для герметизации стыка с трубой.
Набор стяжных болтов с гайками и шайбами.
Рым-болт (часто из нержавеющей стали) для крепления страховочного троса.
Бронзовая или стальная резьбовая втулка для соединения водоподъемной трубы.
Сальники (гермовводы) для вывода коммуникаций: сальник PG09 для силового кабеля и сальник PG07 (белый) для трубки воздушного притока.

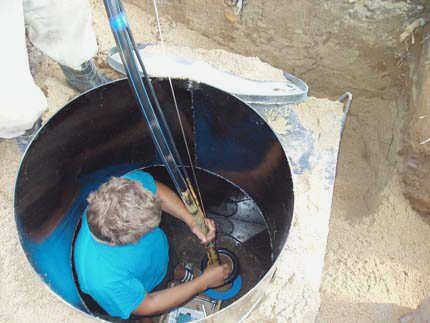

Если вы планируете использовать систему в кессоне, наличие сальника PG07 и трубки воздушного притока диаметром 6 мм критично. Это позволит избежать создания избыточного давления или вакуума внутри резервуара.

Пошаговый алгоритм установки своими руками

Монтаж оголовка требует строгого соблюдения последовательности действий, иначе герметичность будет нарушена.

Этап 1: Подготовка обсадной колонны

Сначала нужно определить высоту, на которой будет стоять оголовок. Обрежьте обсадную трубу по горизонтали. Если труба металлическая, край следует тщательно отполировать шлифовальной машиной. Чистота поверхности напрямую влияет на то, насколько плотно уплотнительное кольцо прижмется к металлу или пластику.

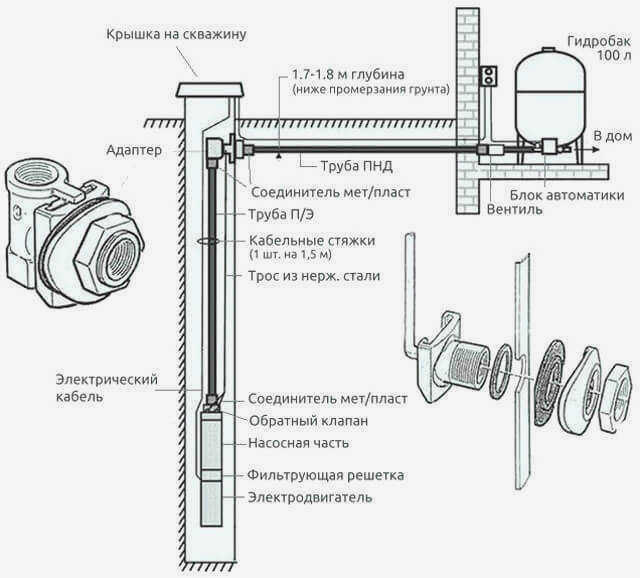

Этап 2: Сборка спускаемого оборудования

Не пытайтесь ставить оголовок на пустую трубу. Сначала соберите «пакет» оборудования внутри дома или на участке:

Соедините водоподъемную трубу (например, ПНД) с бронзовой втулкой.
Пропустите электрический кабель через сальник PG09.
Закрепите страховочный трос за рым-болт. Трос должен быть надежно зафиксирован зажимами (обычно используют 3 зажима на насосе и 3 на огололовке).
Соберите всю конструкцию в единую линию, используя стяжки из пластика каждые 1–1,5 метра для фиксации кабеля и троса к трубе.

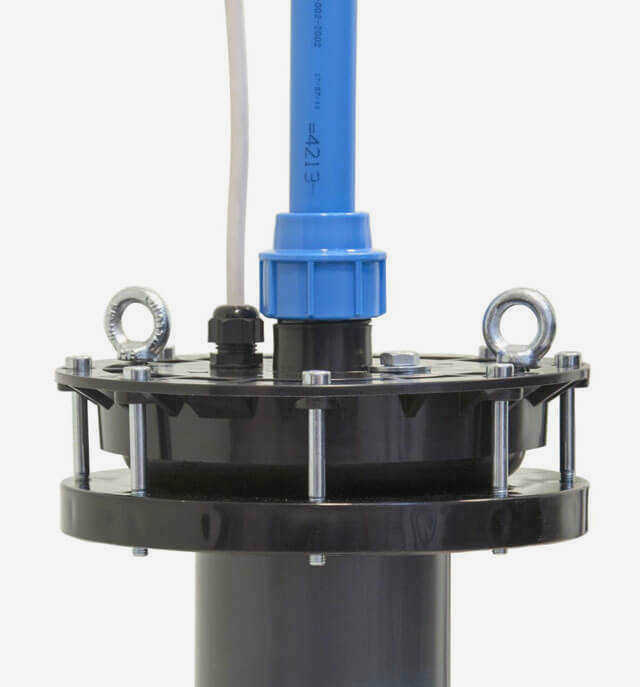

Этап 3: Спуск и фиксация оголовка

Опустите собранный насос с трубой и кабелем в скважину до упора в верхний диск оголовка. После этого установите уплотнительное кольцо на обсадную трубу. Наденьте крышку оголовка сверху и затяните стяжные болты. Важное правило монтажа: затягивайте болты крест-накрест. Это обеспечит равномерное давление на уплотнитель и исключит перекос крышки.

Типичные ошибки при монтаже

Многие владельцы совершают ошибку, используя вместо заводского оголовка временную крышку. Это оставляет устье открытым для бактерий и насекомых. Другая частая проблема — неправильный выбор диаметра: оголовок должен строго соответствовать наружному диаметру обсадной трубы (например, под трубу 125–129 мм).

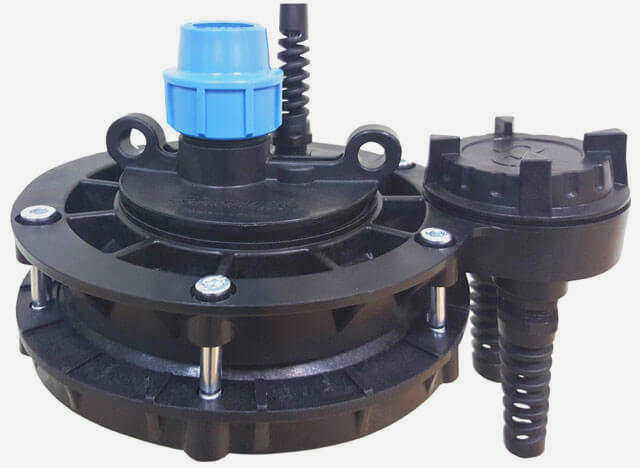

Если уплотнительное кольцо не идет по трубе, используйте смазку, например, автомобильное масло. Не забывайте проверять герметичность всех выводов, особенно если используется «коробочный» вариант оголовка с клеммами. Если вы заметили мутную воду или нестабильный напор через несколько месяцев, первым делом проверяйте целостность уплотнения и правильность установки сальников.
