УШП фундамент своими руками: пошаговая инструкция и устройство

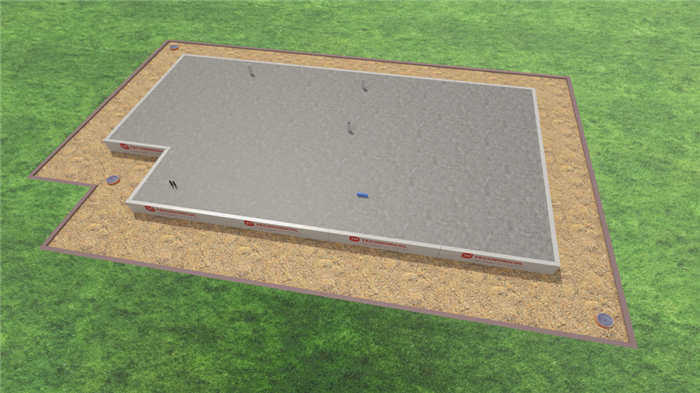

Утепленная шведская плита (УШП) — это монолитное основание, которое совмещает в себе функции фундамента, черновой стяжки пола и системы инженерных коммуникаций. Главная особенность технологии заключается в том, что теплоизоляционный слой защищает грунт от промерзания, исключая морозное пучение даже на глинистых или суглинистых почвах.
Технические особенности «пирога» УШП
Конструкция плиты представляет собой многослойную систему, где каждый элемент выполняет строго определенную задачу. Снизу вверх структура выглядит так:
-
Геотекстильное полотно (плотностью от 200 г/м²), которое отделяет минеральные слои от грунта и предотвращает заиливание подушки.
-
Непучинистая подготовка из крупнозернистого песка или щебня толщиной 30–40 см. Если вы используете комбинацию материалов, слой геотекстиля должен разделять щебень и песок.
-
Инженерные коммуникации: дренажные трубы (ПНД или ПВХ диаметром 110–160 мм), канализационные трубы («рыжие» ПВХ диаметром 110 мм) и электрические кабели в гофре.
-
Гидроизоляционный слой, защищающий бетон от влаги.
-
Теплоизоляционный слой из экструдированного пенополистирола (XPS). Под основной площадью плиты толщина утеплителя обычно составляет 200–300 мм, а в районе ребер жесткости может быть меньше для экономии. Важно использовать материал с высокой прочностью на сжатие (от 400 кПа при 10% деформации).
-
Армированный бетонный монолит. Толщина основной плиты составляет около 100 мм, а в зонах расположения несущих стен формируются ребра жесткости толщиной 200–300 мм.
Пошаговая инструкция по строительству своими руками
Строительство УШП требует предельной точности и соблюдения последовательности этапов. Ошибки на стадии подготовки основания приведут к неравномерной осадке дома.
Шаг 1. Подготовка котлована и разметка

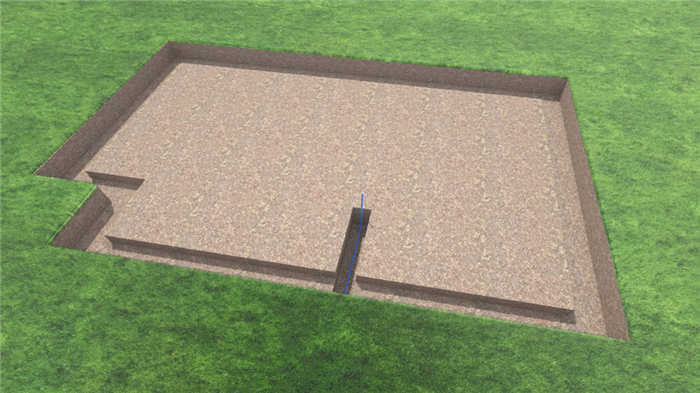

Начните с очистки участка от мусора, растительного слоя (чернозема) и пней. Снимите плодородный слой почвы глубиной 20–40 см. Размечайте контур будущего фундамента с запасом примерно по 1,2 м в каждую сторону — это пространство понадобится для устройства утепленной отмостки и дренажа. Дно котлована должно быть строго горизонтальным.
Шаг 2. Устройство основания и коммуникаций

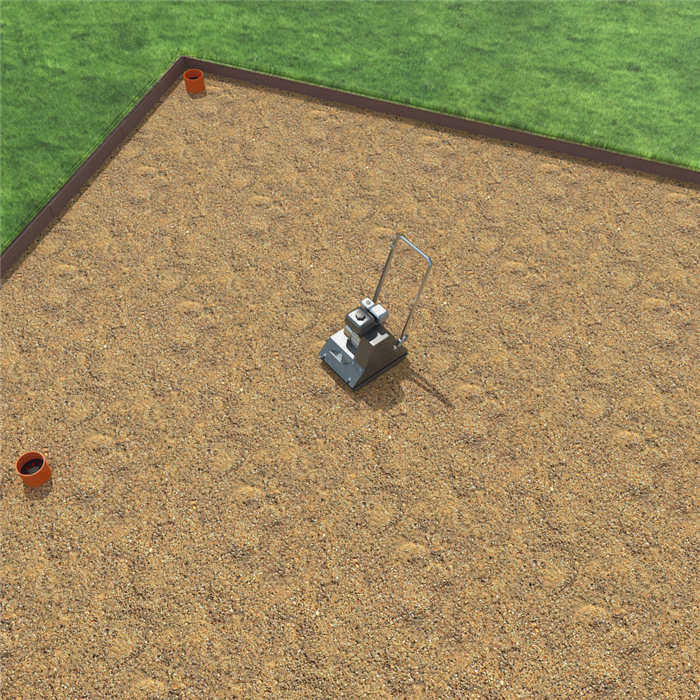

Застелите дно и откосы котлована геотекстилем с перехлестом стыков не менее 15 см. Начните послойную засыпку песком или песчано-гравийной смесью. Каждый слой необходимо обильно проливать водой и тщательно уплотнять виброплитой. Если грунт слабый, лучше использовать комбинированную засыпку: щебень, затем геотекстиль и далее песок.
В процессе подготовки подушки проложите инженерные сети. Канализационные трубы должны иметь уклон 2 см на каждый метр длины. Трубы водоснабжения (ПНД диаметром от 32 мм) следует закладывать ниже глубины промерзания грунта в вашем регионе, используя для их прохода через плиту специальные гильзы. Электрические кабели укладываются в гофрированных трубах на глубине 30–50 см.
Шаг 3. Монтаж дренажной системы
Дренаж обязателен при высоком уровне грунтовых вод или наличии водонепроницаемых (глинистых) грунтов. Выкопайте траншею по периметру здания, застелите её геотекстилем и уложите дренажные трубы с уклоном 2–4% в сторону водосборного колодца. После укладки труб засыпьте их щебнем и заверните края геотекстиля.
Шаг 4. Формирование бортов и утепление

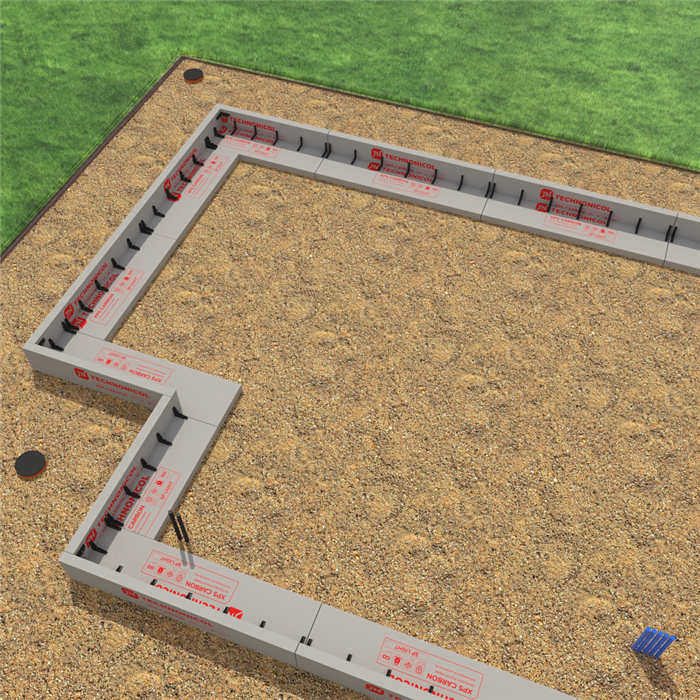

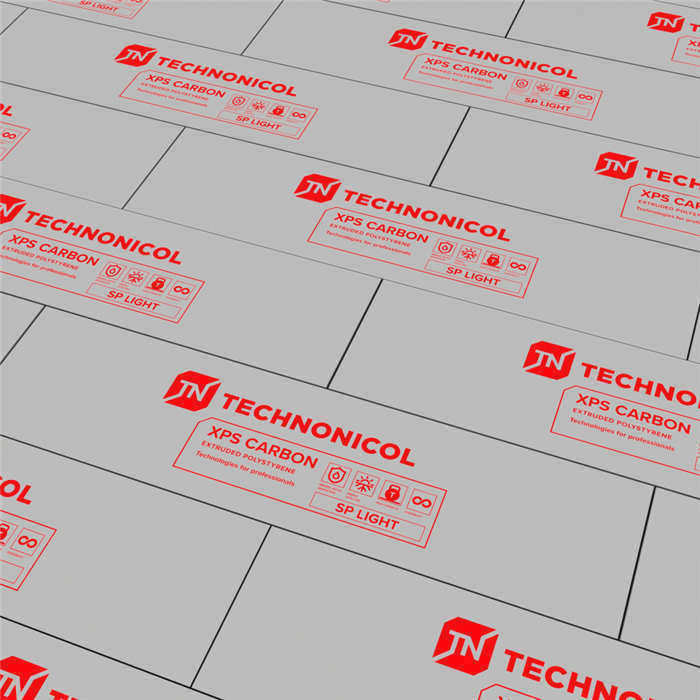

Для создания несъемной опалубки используйте плиты XPS (например, ТЕХНОНИКОЛЬ CARBON ECO SP). Если вы делаете L-блоки, закрепите их по периметру, используя специальную клей-пену для XPS. Перед склеиванием поверхность плит нужно обработать мелкозубой ножовкой, чтобы удалить глянцевый слой и улучшить адгезию. Углы фиксируются угловыми креплениями с помощью винтов R16 или R18.
Внутри контура уложите основной слой теплоизоляции вразбежку (со смещением стыков). В местах, где будут проходить ребра жесткости под стенами, предусмотрите расширение утеплителя для размещения арматурного каркаса.
Шаг 5. Армирование и теплый пол

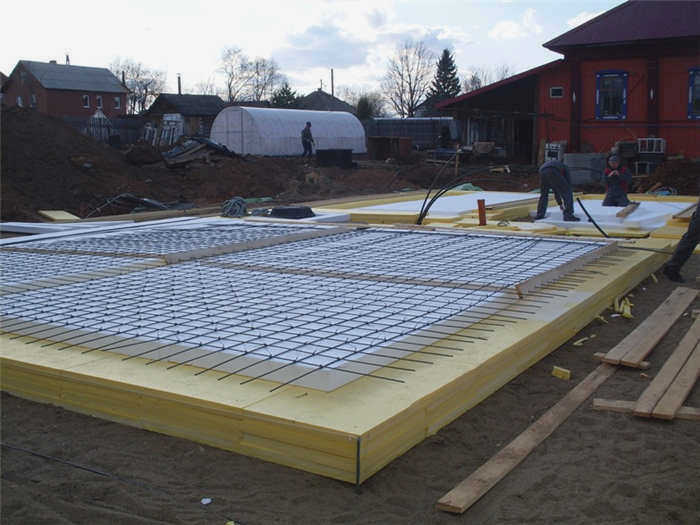

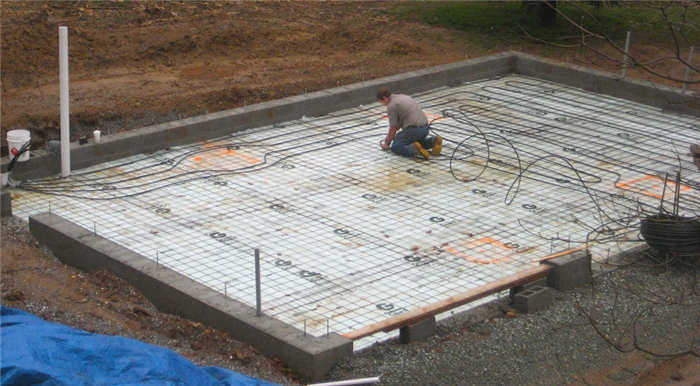

Свяжите арматурный каркас согласно проекту. Металлические прутья должны лежать на специальных пластиковых фиксаторах («стульчиках»), чтобы обеспечить защитный слой бетона не менее 3 см. Не устанавливайте арматуру на вертикальные стержни, забитые прямо в землю.

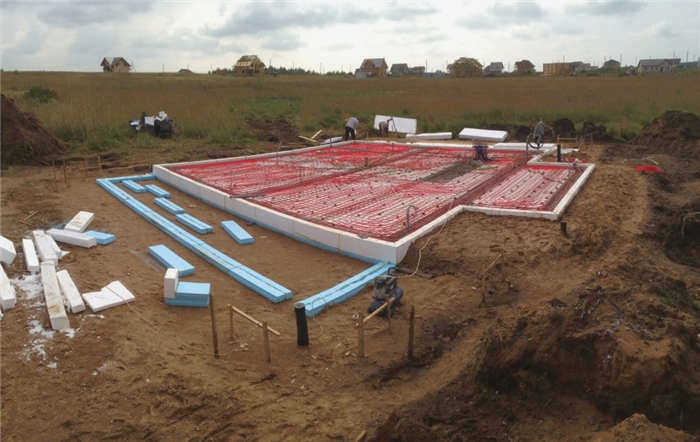

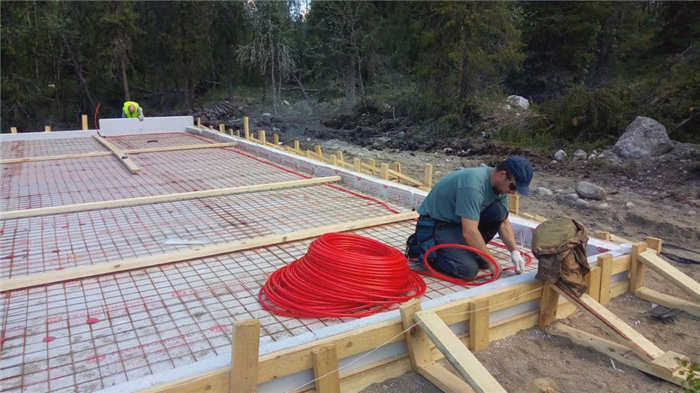

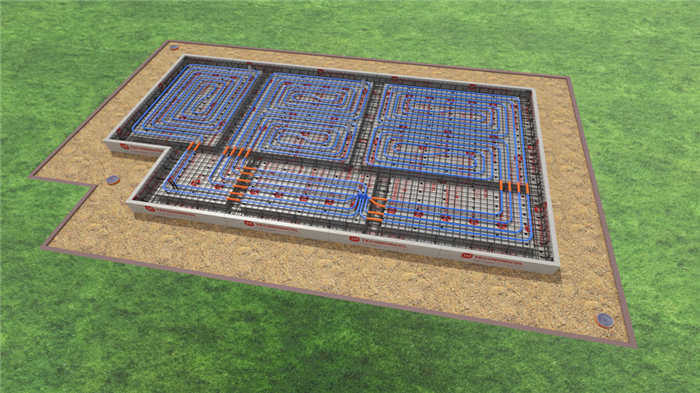

Поверх каркаса смонтируйте систему водяного теплого пола. Укладывайте трубы (например, Stout) с шагом не более 25 см для равномерного распределения тепла. Вдоль наружных стен плотность укладки труб должна быть выше, чем в центре помещения. Перед заливкой бетона обязательно проведите опрессовку системы водой под давлением, чтобы исключить протечки.
Шаг 6. Заливка бетона

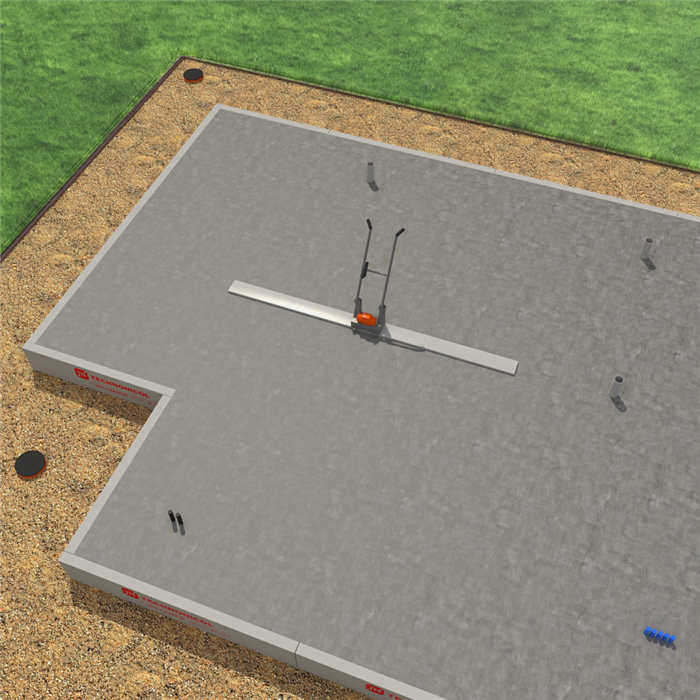

Заливку монолита лучше производить за один прием, чтобы избежать швов и трещин. Используйте бетон марки не ниже М300 с подвижностью П5 для лучшей заполняемости пространства между арматурой. При заливке ребер жесткости следите за тем, чтобы бетон плотно прилегал к стенкам опалубки. После укладки смеси используйте виброрейку или ротационный нивелир для выравнивания поверхности.
Возможные проблемы и способы их решения
Неправильный расчет толщины бетона — частая причина проблем. Если плита будет избыточно тяжелой, дом может дать нежелательную усадку, а если слишком тонкой — возникнет риск растрескивания при нагрузках. При работе с массивными объемами бетона через каждые 0,5 м по внешнему периметру рекомендуется устанавливать деревянные распорные бруски или скобы, чтобы давление раствора не деформировало опалубку.
Если вы строите на участках с высоким уровнем грунтовых вод в межсезонье, заранее подготовьте систему осушения (дренаж), иначе рабочее пространство превратится в болото, что сделает качественную трамбовку подушки невозможной.
