Устройство унитаза в разрезе: принцип работы и схема

Чтобы понять, как работает сантехника, достаточно изучить устройство унитаза в разрезе. Внутри изделия скрыты не только механические рычаги, но и сложные гидравлические процессы. Основными компонентами являются туалетная чаша, сливной бачок и сифон. Главная задача всей системы — обеспечить быстрый смыв за счёт гравитации потока и разности давлений, при этом надежно блокируя неприятные запахи из канализации.

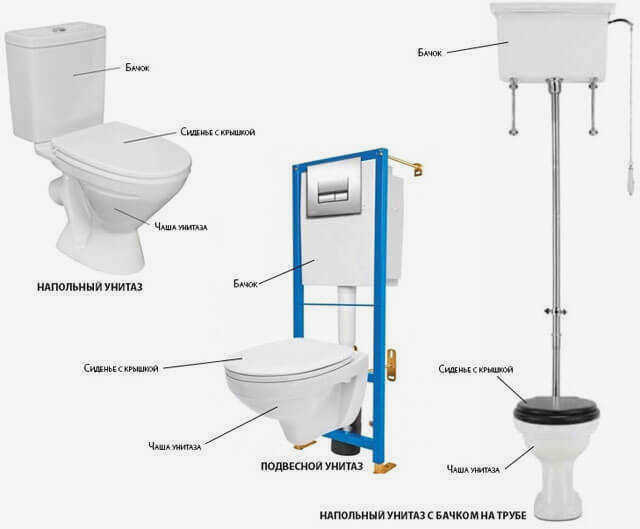

Устройство чаши и принцип работы сифона

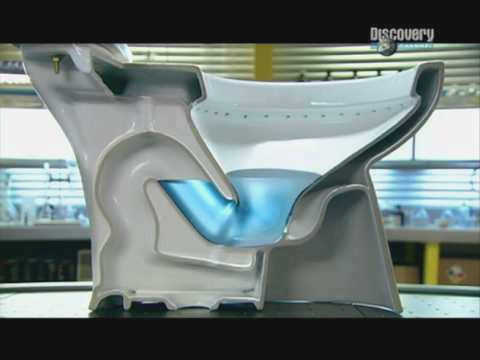

Если смотреть на чашу унитаза в разрезе, ключевым элементом выступает сифон. Это изогнутый S-образный или P-образный канал, который всегда остается заполненным водой. Такая конструкция создает гидрозатвор. Он работает как физический барьер: водяная пробка не дает канализационным газам беспрепятственно проникать в помещение.

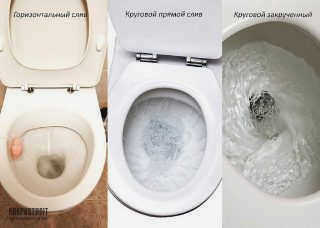

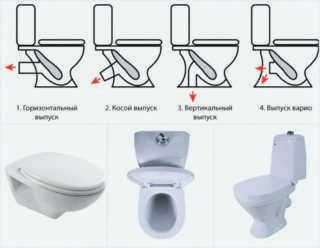

Процесс смыва завязан на физике жидкости. Когда вы активируете слив, вода из бачка под действием силы тяжести устремляется вниз. Резкое изменение давления и высокая скорость потока создают эффект сифона: жидкость буквально вытягивает содержимое чаши в канализационный канал. В зависимости от модели, подача воды под ободком может быть вертикальной, круговой или смещенной. Круговой вариант считается наиболее эффективным для современных унитазов, так как форсунки по периметру захватывают все внутренние поверхности.

Конструкция бачка и механизмы наполнения

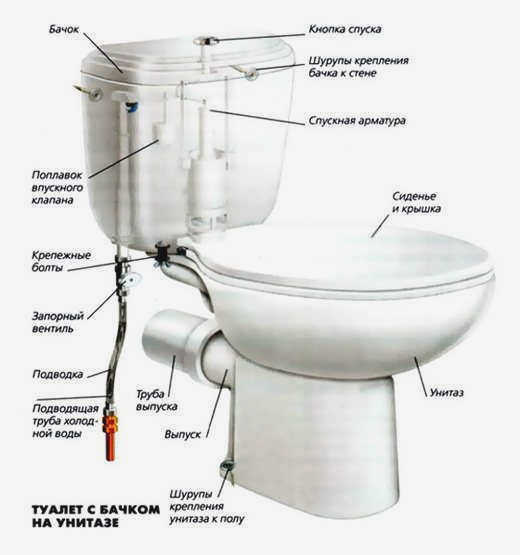

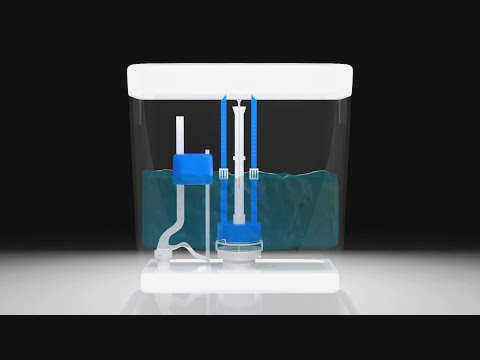

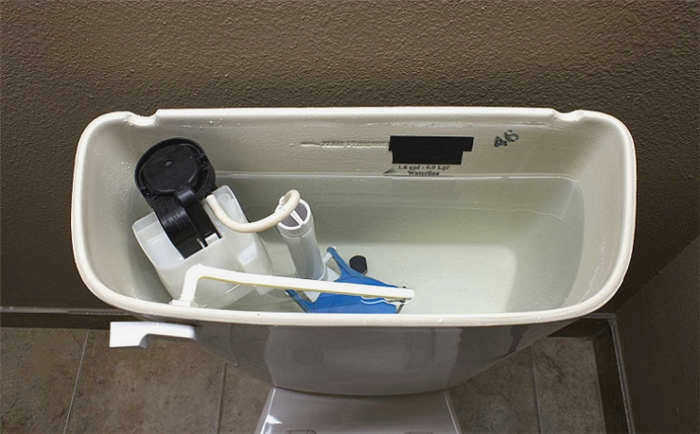

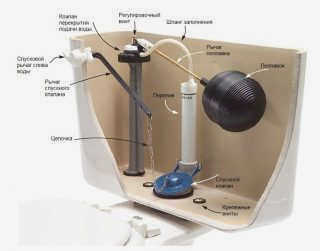

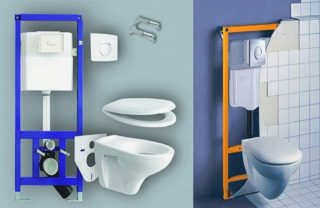

Бачок служит резервуаром для сбора воды перед смывом. Его внутренняя часть содержит две независимые системы: одну для набора жидкости, другую — для её оттока.

Внутри корпуса работают следующие детали:

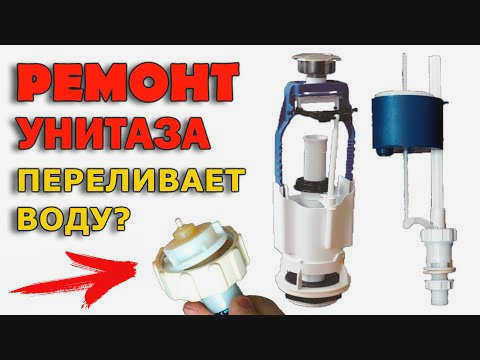

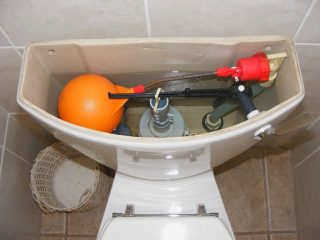

Заливной клапан с поплавком, который регулирует уровень воды.
Сливная арматура (клапан), отвечающая за открытие канала при нажатии кнопки или рычага.
Патрубок перелива, защищающий от затопления пола.

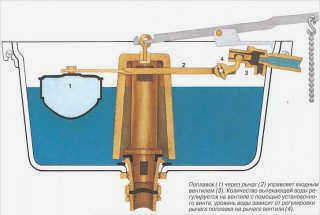

Когда вода поступает через подводку, поплавок всплывает и через систему рычагов перекрывает поток. Если клапан неисправен, лишняя вода уходит через патрубок перелива прямиком в чашу, а не на пол. В современных унитазах часто встречается двойной смыв. Первый режим использует малый объем воды (около половины бачка), второй — стандартный расход от 4 до 6 литров. Это позволяет экономить ресурсы и соответствует современным экологическим стандартам.

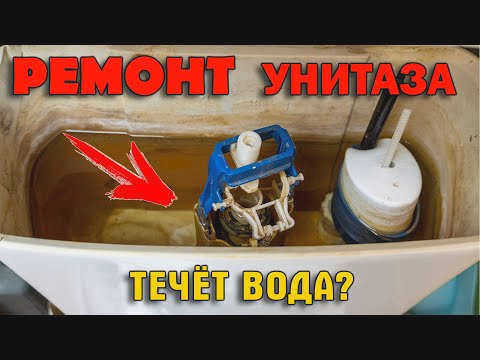

Как разобрать унитаз для ремонта

Понимание того, как устроено изделие в разрезе, помогает самостоятельно устранить типичные поломки. Большинство проблем связано с износом резиновых прокладок или засорением клапанов.

Снятие крышки и кнопки

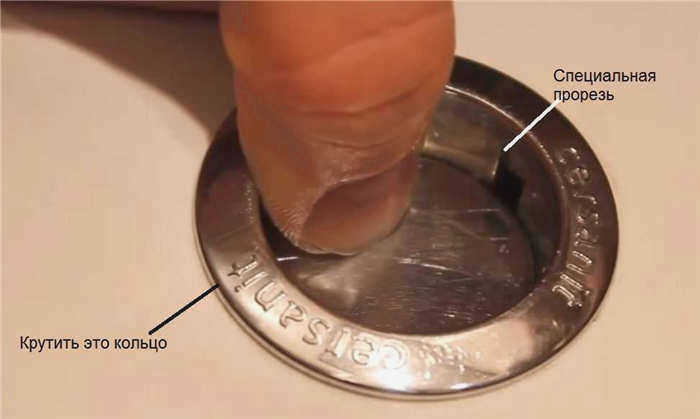

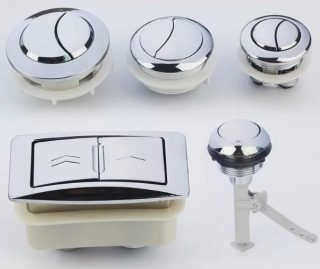

В моделях-компактах крышка обычно просто лежит на бачке. Чтобы её снять, нужно сначала извлечь кнопку. В некоторых случаях её необходимо выкрутить против часовой стрелки по ободку. Если механизм закреплен винтом, его нужно поддеть тонкой отверткой или ножом, а затем выкрутить.

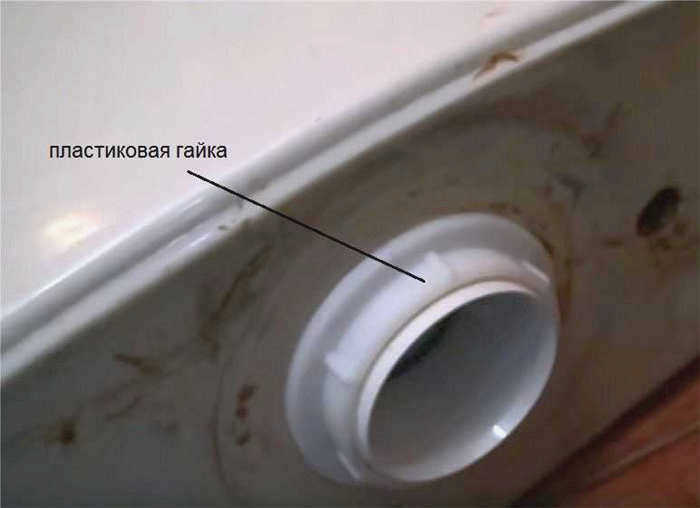

Извлечение арматуры

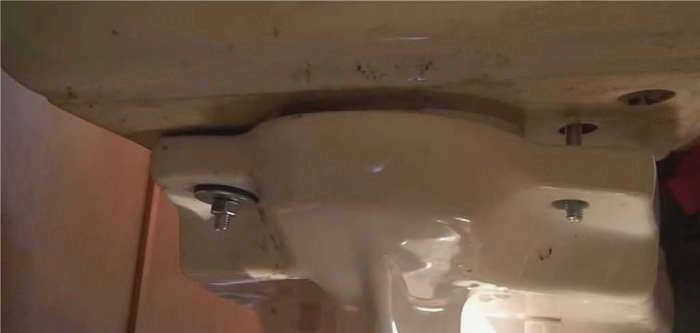

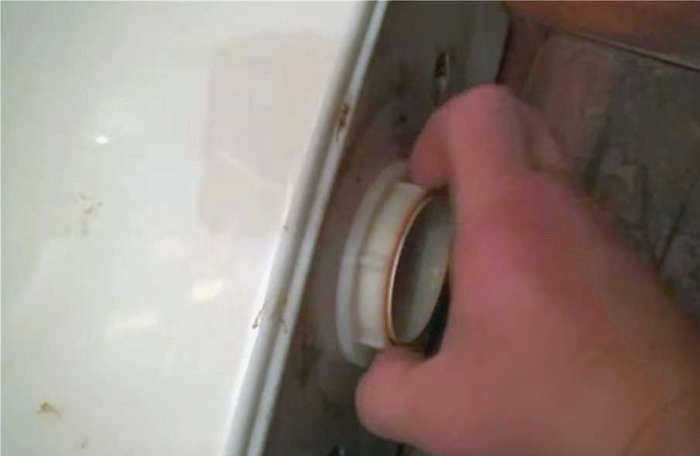

Для замены сливного механизма сначала перекройте подачу воды и полностью опорожните бачок. Слейте остатки жидкости губкой. После этого возьмитесь за сливную арматуру рукой и поверните её против часовой стрелки до характерного щелчка. В некоторых сложных конструкциях может потребоваться снять бачок целиком, открутив крепежные болты снизу.

Ремонт заливного механизма

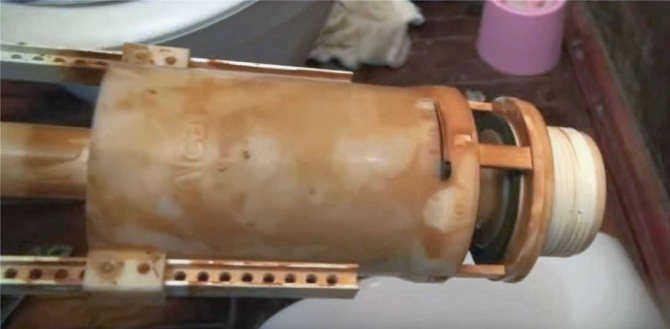

Если вода не набирается в бачок, проблема может быть в фильтре подачи или засорении канала. Фильтр представляет собой пластиковую вставку с сеточкой внутри клапана. Его нужно достать и промыть под краном. Если очистка не помогла, возможно, износилась резиновая мембрана. Её можно аккуратно вынуть, очистить от налета зубной щёткой или заменить на новую деталь.

Типичные неисправности и их решения

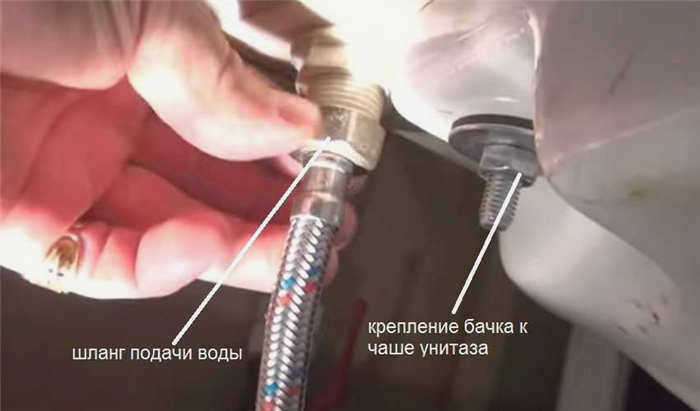

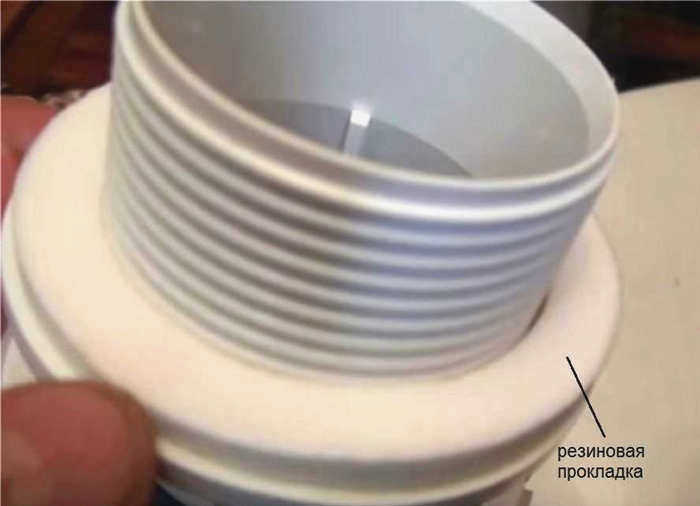

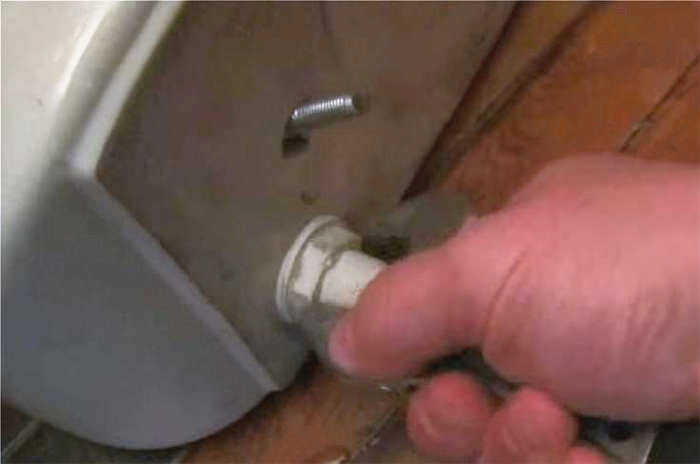

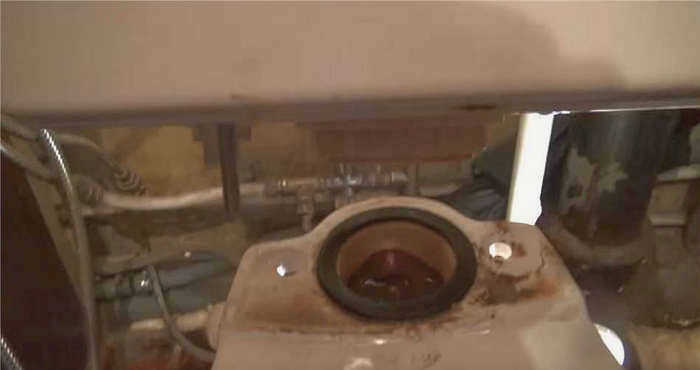

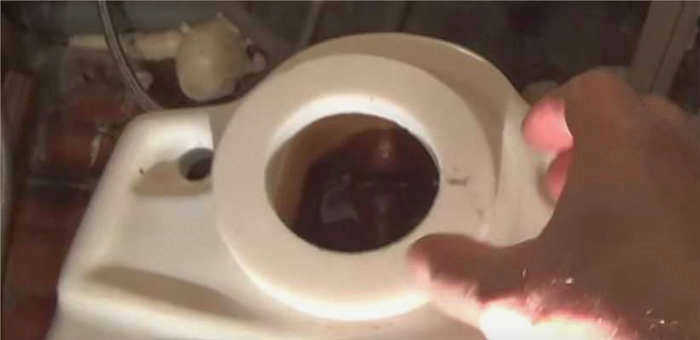

Часто пользователи сталкиваются с течью в местах соединений. Если вода появляется под бачком или у основания чаши, скорее всего, пересохла резиновая манжета или износились конусные прокладки болтов. В этом случае поможет только замена уплотнителей на новые.

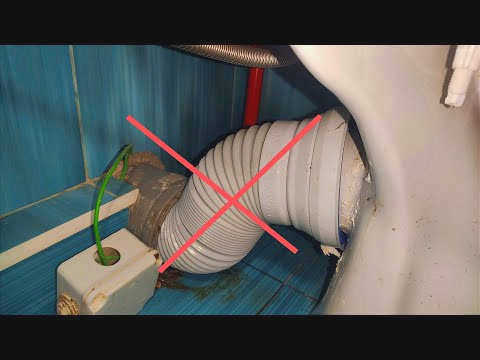

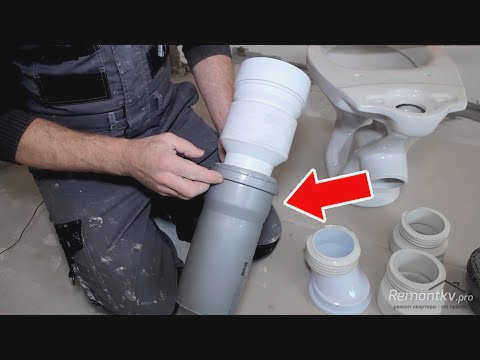

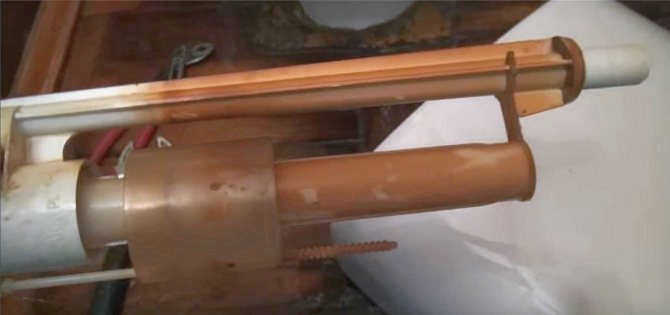

При поломке гофры (гибкой соединительной трубы) может возникнуть протечка в районе раструба канализации. Здесь важно установить новую деталь без перегибов и изломов. Если ремонт затягивается, временным решением станет обработка стыка силиконовым герметиком после тщательной просушки места соединения.

Шум при наполнении бачка часто встречается у моделей с боковым подключением. Причина в том, что струя воды падает на дно пустого резервуара. Чтобы устранить грохот, нужно вернуть или установить специальные трубки-глушители, которые направляют поток жидкости прямо к дну.

Если кнопка смыва заедает, не спешите покупать новый унитаз. Часто достаточно немного утопить кнопку при установке, чтобы уменьшить её ход и предотвратить заклинивание штока в крайнем положении. Это простое действие часто решает проблему без замены дорогостоящих деталей.
