Технология и этапы укладки дорожных плит: правила монтажа

Технология укладки дорожных плит требует строгого соблюдения инженерных регламентов, так как надежность покрытия на 80% зависит от качества подготовки основания. Плиты нельзя класть прямо на грунт: это неизбежно приведет к их растрескиванию из-за морозного пучения или просадке под весом техники. Правильный «пирог» основания служит демпфером, который гасит подвижки земли и исключает контакт бетона с влажной почвой.

Классификация дорожных плит по нагрузкам

Выбор материала определяет долговечность всей конструкции. Ошибка в маркировке приведет к тому, что даже самый качественный бетон лопнет при первом проезде тяжелого транспорта.

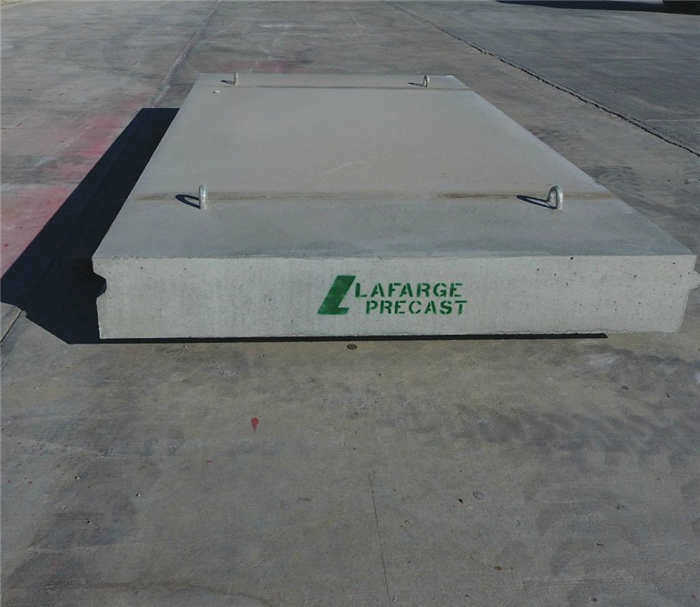

ПДН (плиты дорожные напряженные). Это наиболее надежный вариант для постоянных магистралей и площадок с интенсивным движением. Они имеют преднапряженное армирование, что позволяет выдерживать нагрузки до 30–50 тонн на ось и выше.
ПАГ (плиты аэродромные гладкие). Изделия для сверхтяжелых условий: аэродромов или мест установки башенных кранов. Плита ПАГ-18 способна выдерживать нагрузки свыше 50 тонн.
ПДП (плиты дорожные прямоугольные) и 2П. Подходят для временных подъездных путей, строительных площадок или садовых дорожек. Их расчетная нагрузка обычно составляет от 10 до 30 тонн на ось.

Для северных регионов с обильными осадками рекомендуют выбирать рифленые плиты. Такая поверхность увеличивает сцепление колес с покрытием и снижает риск пробуксовки на льду.

Технология подготовки основания: пошаговый регламент

Создание устойчивой платформы — самый трудоемкий этап. Если пренебречь подготовкой, дорога превратится в «вертолет» из гуляющих бетонных сегментов.

1. Выемка грунта и выторфовка

Первым делом необходимо полностью удалить растительный слой (дерн, траву, корни). Органические остатки гниют, создавая пустоты и удерживая влагу. Экскаватором выкапывается «корыто» глубиной от 30 до 50 см в зависимости от типа почвы. Если работы ведутся на болотистой местности, необходимо провести полную выторфовку — замену торфа на песок или скальный грунт.

2. Укладка геотекстиля

Для разделения слоев используется иглопробивной геотекстиль (дорнит) плотностью от 300 до 600 г/м². Он выполняет роль фильтра: пропускает воду, но не дает песку смешиваться с глиной или вымываться. Полотна раскатываются с обязательным нахлестом 30–50 см.

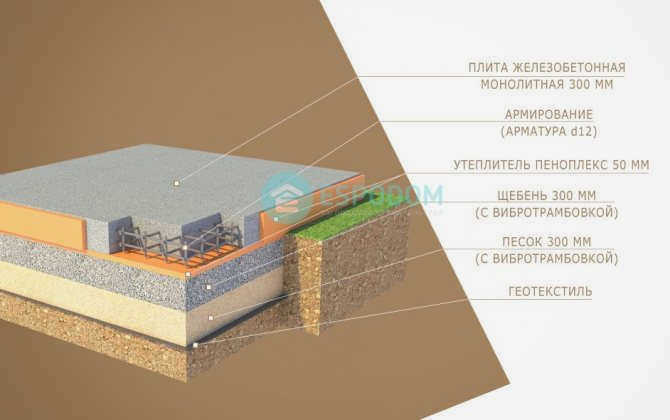

3. Устройство песчано-щебеночной подушки

Подушка работает как амортизатор. Сначала насыпается слой карьерного песка толщиной 15–20 см (или до 40 см при высоких нагрузках). Использование речного песка нежелательно: он слишком мелкий, плохо трамбуется и «плывет». Карьерный песок ложится плотнее.

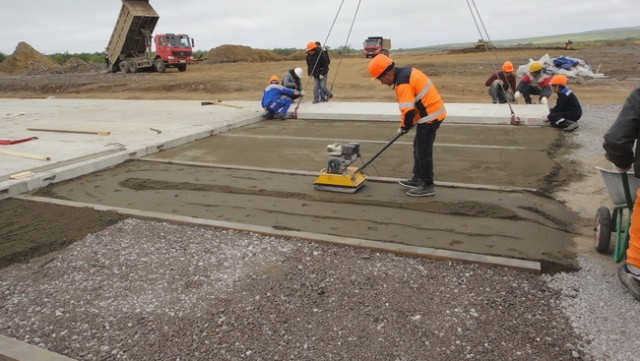

Песок обязательно проливают водой перед уплотнением. Для достижения коэффициента уплотнения не менее 0.98 на больших площадях применяют тяжелые виброкатки. Если площадь небольшая, используют виброплиты. Поверх песка укладывается слой щебня (фракция 40–70 мм) толщиной около 10–15 см. Для финишного выравнивания применяется расклинцовка: мелкий щебень или отсев заполняют пустоты между крупными камнями, создавая монолитную базу.

Важный нюанс: При проектировании обязательно закладывайте уклон (1–2%) для естественного отвода воды в кюветы. Вода — главный враг; если она застаивается под плитами, зимой лед разрывает бетон.

Монтаж и фиксация плит

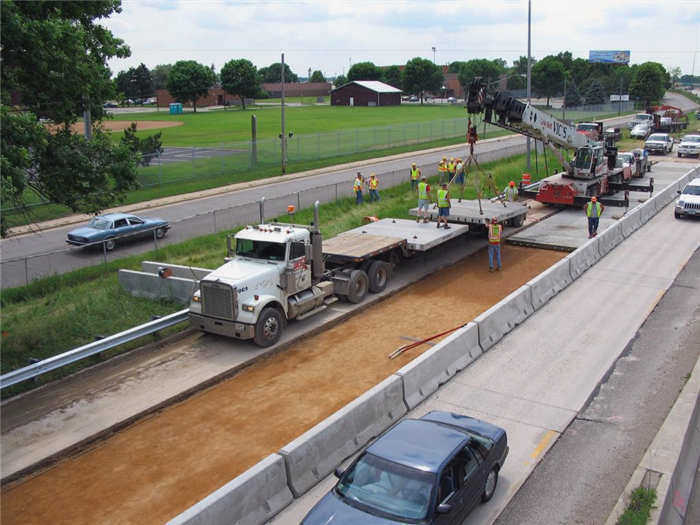

Укладка производится с помощью автокрана или манипулятора. Вес стандартной плиты составляет около 2,2 тонны, а тяжелых моделей (ПАГ) может достигать 5,5 тонн.

Алгоритм монтажа:

Разметка. С помощью нивелира и натянутых маяков определяются границы полотна. Без точной разметки зазоры между плитами могут стать критическими.
Строповка. Используйте четырехветвевой строп («паук»), чтобы нагрузка распределялась равномерно по всей площади изделия.
Укладка. Плиты размещаются последовательно, желательно в «перевязку», как кирпичную кладку. Допустимый перепад высот между смежными плитами не должен превышать 5 мм. При необходимости под углы подсыпают песок для выравнивания.
Соблюдение зазоров. Не кладите плиты вплотную друг к другу «бетон к бетону». Необходимо оставлять технологический зазор 15–20 мм, иначе при подвижках грунта края начнут скалываться.

Финишные работы и швы

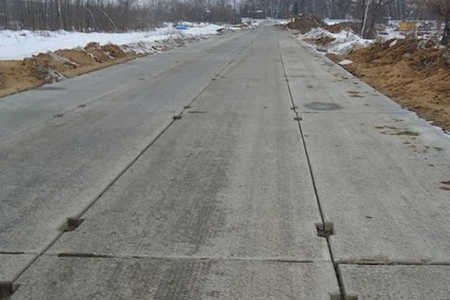

Чтобы дорога работала как единое целое, плиты нужно связать. Монтажные петли в нишах сваривают между собой стальными стержнями или скобами. После сварки петлевые колодцы заливают бетоном класса B22.5 (M300).

Заполнение швов зависит от типа эксплуатации:

Для временных дорог достаточно засыпки песком.
Для постоянных покрытий используют цементный раствор или битумную мастику для обеспечения герметичности.

Типичные ошибки при монтаже

Многие проблемы возникают не из-за плохого бетона, а из-за нарушения технологии.

Ошибка с геометрией — если плита имеет форму «вертолета» (деформирована), она никогда не ляжет плотно на подушку и будет качаться под колесами. Проверяйте плоскость при приемке.

Экономия на петлях также губительна. Если монтажные петли не заварить или оставить торчать, они будут резать шины транспорта, а само полотно начнет «разъезжаться», образуя опасные щели в котловане. Помните: качественная дорога начинается с правильного основания, а не только с покупки дорогого железобетона.
